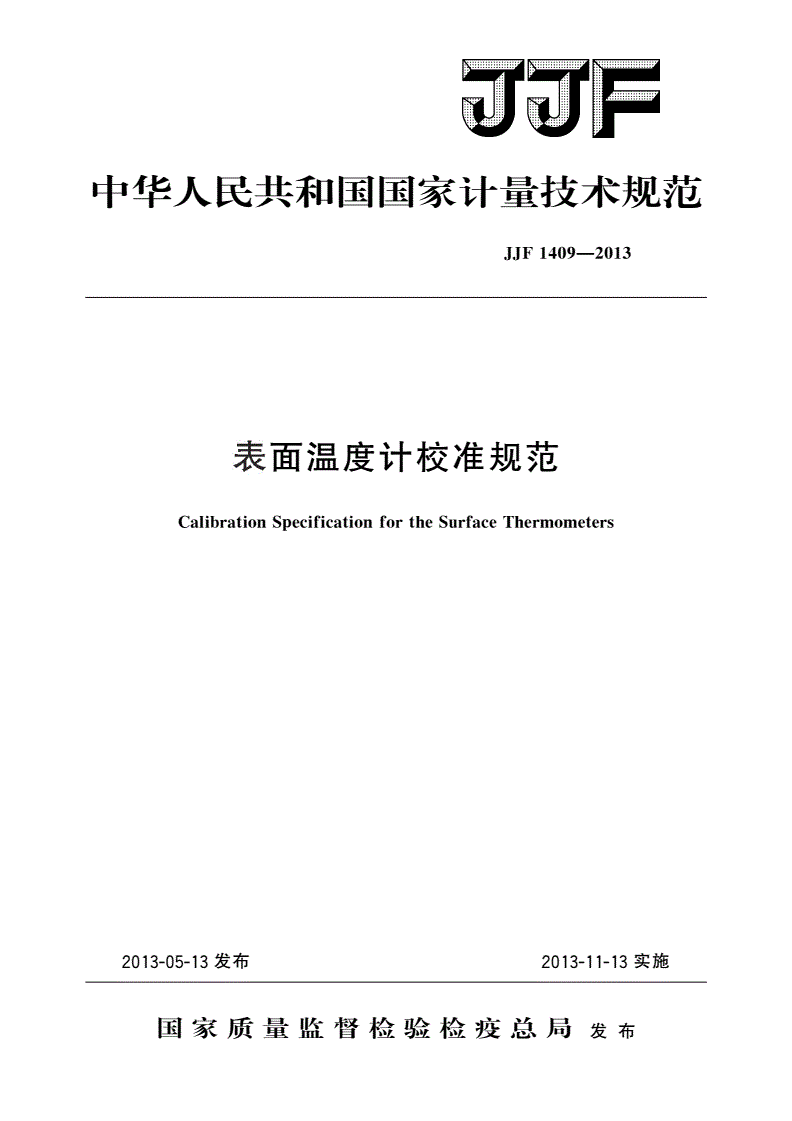

JJF 1409-2013 表面温度计校准规范

中华人民共和国国家计量技术规范

JJF1409—2013

表面温度计校准规范

CalibrationSpecificationfortheSurfaceThermometers

2013-05-13发布2013-11-13实施

国家质量监督检验检疫总局发布

JJF1409—2013

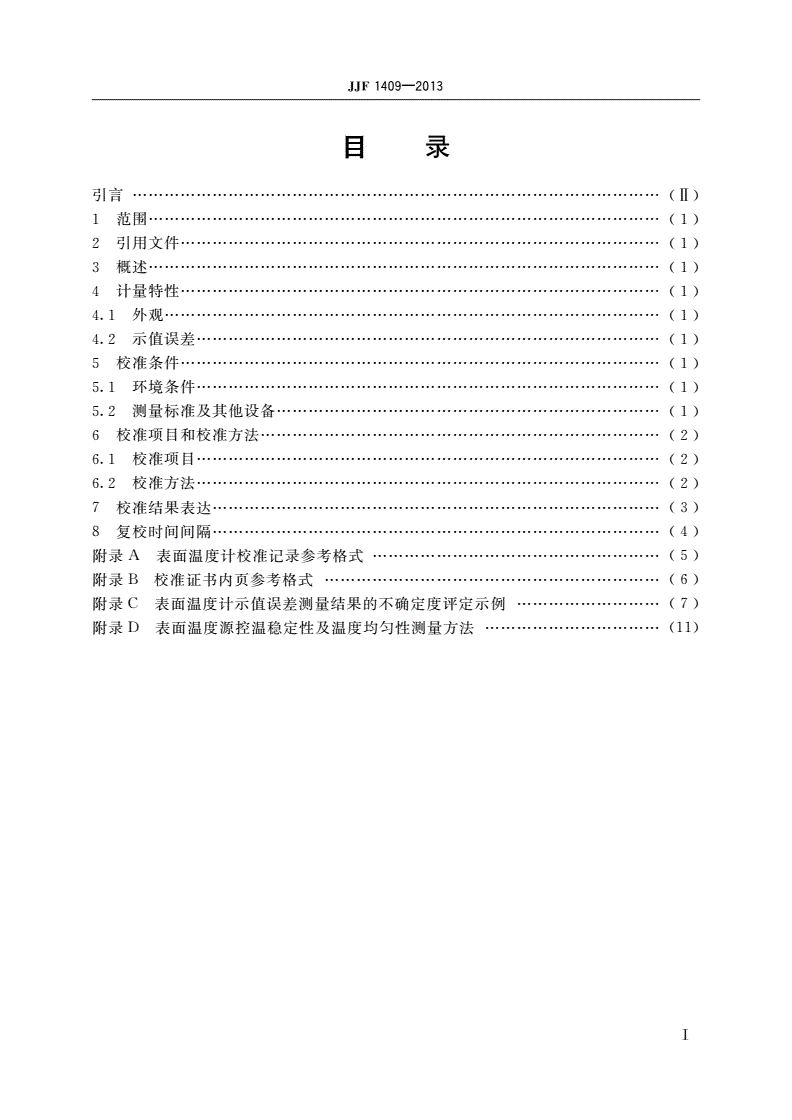

目录

引言………………………

(Ⅱ)

范围……………………

1(1)

引用文件………………

2(1)

概述……………………

3(1)

计量特性………………

4(1)

外观…………………

4.1(1)

示值误差……………

4.2(1)

校准条件………………

5(1)

环境条件……………

5.1(1)

测量标准及其他设备………………

5.2(1)

校准项目和校准方法…………………

6(2)

校准项目……………

6.1(2)

校准方法……………

6.2(2)

校准结果表达…………

7(3)

复校时间间隔…………

8(4)

附录表面温度计校准记录参考格式………………

A(5)

附录校准证书内页参考格式………

B(6)

附录表面温度计示值误差测量结果的不确定度评定示例………

C(7)

附录表面温度源控温稳定性及温度均匀性测量方法……………

D(11)

Ⅰ

JJF1409—2013

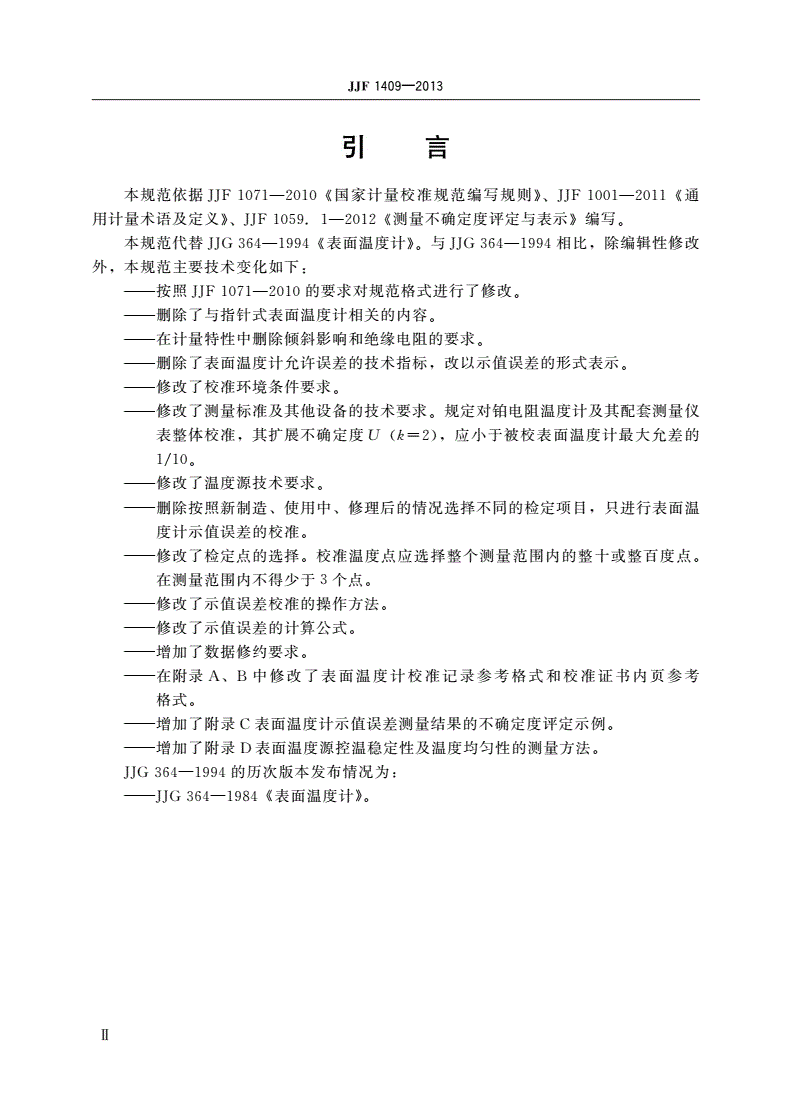

引言

本规范依据国家计量校准规范编写规则通

JJF1071—2010《》、JJF1001—2011《

用计量术语及定义测量不确定度评定与表示编写

》、JJF1059.1—2012《》。

本规范代替表面温度计与相比除编辑性修改

JJG364—1994《》。JJG364—1994,

外本规范主要技术变化如下

,:

按照的要求对规范格式进行了修改

———JJF1071—2010。

删除了与指针式表面温度计相关的内容

———。

在计量特性中删除倾斜影响和绝缘电阻的要求

———。

删除了表面温度计允许误差的技术指标改以示值误差的形式表示

———,。

修改了校准环境条件要求

———。

修改了测量标准及其他设备的技术要求规定对铂电阻温度计及其配套测量仪

———。

表整体校准其扩展不确定度Uk应小于被校表面温度计最大允差的

,(=2),

1/10。

修改了温度源技术要求

———。

删除按照新制造使用中修理后的情况选择不同的检定项目只进行表面温

———、、,

度计示值误差的校准

。

修改了检定点的选择校准温度点应选择整个测量范围内的整十或整百度点

———。。

在测量范围内不得少于个点

3。

修改了示值误差校准的操作方法

———。

修改了示值误差的计算公式

———。

增加了数据修约要求

———。

在附录中修改了表面温度计校准记录参考格式和校准证书内页参考

———A、B

格式

。

增加了附录表面温度计示值误差测量结果的不确定度评定示例

———C。

增加了附录表面温度源控温稳定性及温度均匀性的测量方法

———D。

的历次版本发布情况为

JJG364—1994:

表面温度计

———JJG364—1984《》。

Ⅱ

JJF1409—2013

表面温度计校准规范

1范围

本规范适用于以热电偶为感温元件的表面温度计在室温至温度范围的校准

400℃。

其他类型表面温度计的校准可参照本规范

。

2引用文件

数字温度指示调节仪

JJG617—1996

工业过程测量和控制系统用模拟输入数字式指示仪

GB/T13639

凡是注日期的引用文件仅注日期的版本适用于本规范凡是不注日期的引用文

,;

件其最新版本包括所有的修改单适用于本规范

,()。

3概述

表面温度计是用于测量固体表面温度的仪器由温度传感器和数字式温度指示仪表

,

组成其测温原理是将表面温度计温度传感器的感温元件紧密压在被测物体的表面上

。,

由指示仪表显示出被测物体的表面温度感温元件为表面热电偶指示仪表一般具有热

。,

电偶参考端温度自动补偿功能

。

4计量特性

外观

4.1

表面温度计的外形结构应完好不应有影响测量准确度的缺陷

4.1.1,。

温度传感器的插件极性应正确接触应良好插件的材质应与感温元件的材质

4.1.2,,

相同

。

接通表面温度计的电源指示仪表应显示正常

4.1.3,。

示值误差

4.2

表面温度计的示值与实际温度的差值为表面温度计的示值误差

。

校准条件

5

环境条件

5.1

环境温度相对湿度不大于或符合校准用仪器设备所规定

5.1.1:(23±5)℃,85%。

的环境条件

。

在校准过程中环境温度波动不应超过校准实验室内不应有影响测量

5.1.2,0.5℃。

结果的环境因素

。

测量标准及其他设备

5.2

1

JJF1409—2013

标准器

5.2.1

通常采用铂电阻温度计其外径与温度源测温孔的内径的差最大为

,0.5mm。

对铂电阻温度计及其配套测量仪表整体校准其扩展不确定度Uk应小于被

,(=2),

校表面温度计最大允差的

1/10。

表面温度源以下简称温度源

5.2.2()

温度源的温度范围应满足校准温度范围温度源由表面热板控温装置测温标准

。、、

器和与其配套使用的测量仪表组成提供温度可调节的稳定均匀温度场

,、。

温度源表面热板上符合温度均匀性要求的区域为工作区在表面热板的底部具有外

。

置标准器插孔标准器测量端与插孔内测温点处接触应良好测温点应垂直位于表面热

,,

板工作区中心下方

。

热板表面应平整光滑无油垢等物质不允许有影响测量准确度的表面氧化保

、,,,

证表面温度计的感温元件与工作区的热板接触良好热板材料应具有良好的导热性工

。。

作区直径或边长与感温元件的接触面相应尺寸之比应不小于可根据感温元件的形

1.4。

状选择相适应的表面热板

。

温度源技术要求参见表

1。

表1温度源技术要求

技术指标

工作区温度均匀性稳定性

温度范围/℃/(℃/10min)

/℃

室温t

≤≤100≤0.50.4
