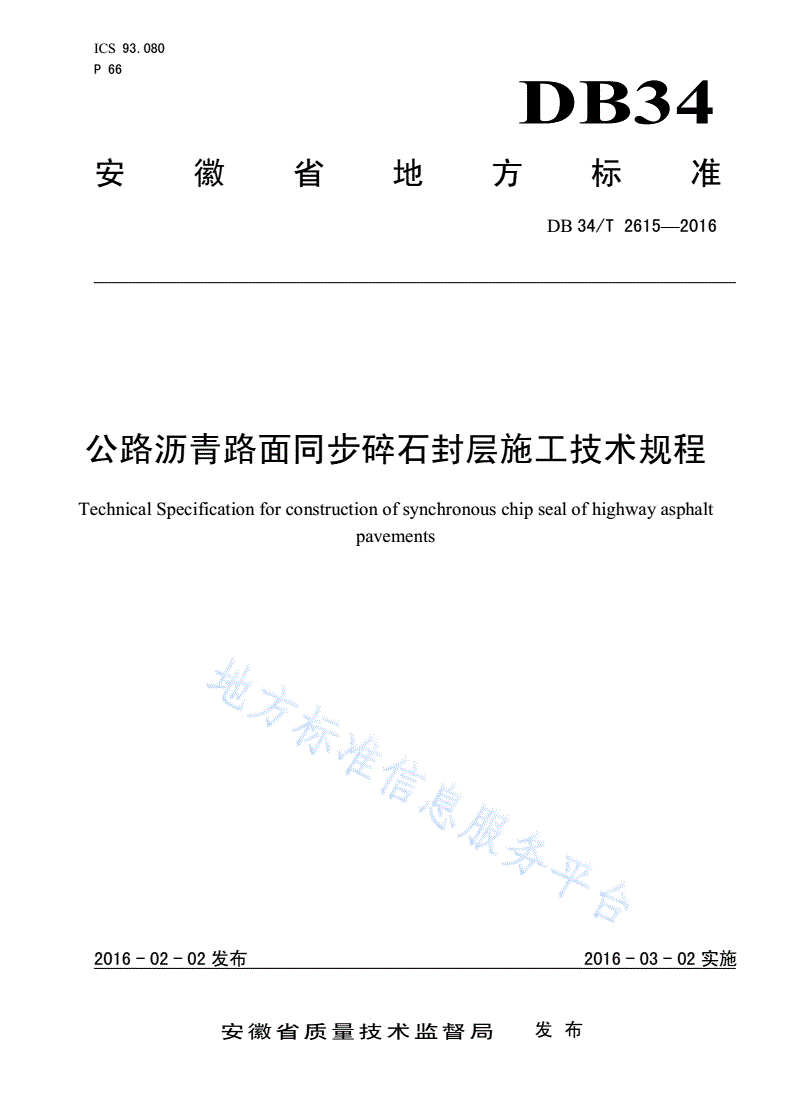

ICS93.080

P66

DB34

安徽省地方标准

DB34/T2615—2016

公路沥青路面同步碎石封层施工技术规程

TechnicalSpecificationforconstructionofsynchronouschipsealofhighwayasphalt

pavements

文稿版次选择

2016-02-02发布2016-03-02实施

安徽省质量技术监督局发布

DB34/T2615—2016

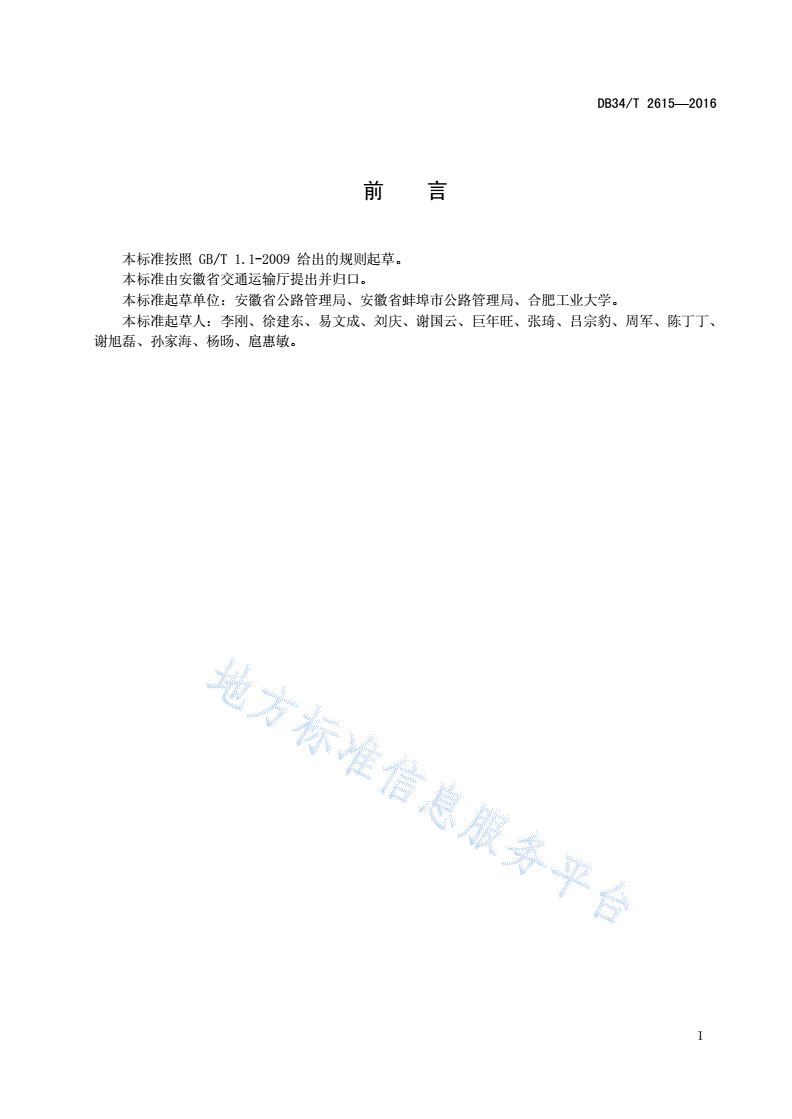

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由安徽省交通运输厅提出并归口。

本标准起草单位：安徽省公路管理局、安徽省蚌埠市公路管理局、合肥工业大学。

本标准起草人：李刚、徐建东、易文成、刘庆、谢国云、巨年旺、张琦、吕宗豹、周军、陈丁丁、

谢旭磊、孙家海、杨旸、扈惠敏。

I

DB34/T2615—2016

引言

随着公路里程逐年增长，养护工作量日益繁重。安徽省交通运输厅提出加大预防性养护，改善路面

使用性能，延缓大修周期的养护理念。作为预防性养护措施之一的同步碎石上封层技术，由于具有施工

快捷、经济效益显著的特点，已经得到广泛关注和应用。同时，同步碎石封层作为下封层及应力吸收层，

具有良好的封水及缓解裂缝的功能。为规范同步碎石封层技术在安徽地区的应用，提升同步碎石封层施

工质量，增加其使用耐久性，特制订本标准。

本标准是依托我省工程应用经验及国内相关科研成果编写而成。

II

DB34/T2615—2016

公路沥青路面同步碎石封层施工技术规程

1范围

本标准规定了沥青路面同步碎石封层技术的术语和定义、材料、组成设计、施工设备、施工准备、

施工工艺及施工质量控制与检查验收。

本标准适用于一级及一级以下公路沥青路面预防性养护上封层；一级及一级以下公路新建、改建沥

青路面工程的下封层和应力吸收层；三级及三级以下公路新建、改建工程的沥青面层。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

JTGF40公路沥青路面施工技术规范

3术语和定义

下列术语和定义适用于本文件。

3.1

封层sealingcourse

封层是指在沥青层或基层之上铺筑的为封闭表面空隙、防止水分浸入面层（基层）的薄层结构，铺

筑在面层表面的称为上封层，铺筑在面层下面、基层顶面的称为下封层。

3.2

同步碎石封层synchronouschipseal

用专用设备将沥青胶结料和单一粒径的石料同时洒(撒)布在路面（基层）上，在轮胎压路机碾压下

使沥青胶结料与石料之间、封层与下承层之间充分粘结，形成的沥青碎石层。

3.3

应力吸收层stressabsorbinglayer

铺筑在沥青面层与基层顶面之间（旧水泥混凝土面板与新铺沥青面层之间)，具有延缓反射裂缝功

能的结构层。

3.4

碎石覆盖率aggregatecoverrate

1

DB34/T2615—2016

同步碎石封层施工后碎石覆盖沥青面积的比率（％）。

3.5

碎石撒布量aggregatesprayingquantity

撒布在单位面积(m2)上的碎石质量(kg)。

3.6

沥青撒布量asphaltsprayingquantity

洒布在单位面积(m2)上的沥青胶结料的质量(kg)。

4材料

4.1一般规定

4.1.1同步碎石封层的材料包括集料、沥青等。选择集料料源时，应进行调查，集料材质、技术指标

应符合本标准要求。

4.1.2材料运至现场后应取样进行质量检验。

4.1.3集料料场场地应硬化，且有防雨棚、排水设施；不同料源、品种、规格的集料不应混杂堆放。

4.1.4沥青储存罐应专罐专用，不同品种的沥青不应混用储存罐。

4.1.5沥青装车时，使用滤网进行过滤，防止有杂物堵塞同步封层车的喷嘴。

4.2沥青

4.2.1一级、二级公路重载交通路段预防性养护上封层，宜选用改性沥青。三级及三级以下公路预防

性养护上封层可采用道路石油沥青。同步碎石下封层宜选择（改性）乳化沥青。应力吸收层宜选用SBS

改性沥青或橡胶沥青等。

4.2.2道路石油沥青应选择70号A级沥青，其技术指标应符合JTGF40的规定。应检测沥青PI值、

动力粘度（60℃）指标。

4.2.3改性沥青宜采用SBS改性沥青。

SBS改性沥青应符合表1的规定。

表1SBS改性沥青沥青技术要求

技术指标单位技术要求试验方法

针入度（25℃，100g，5s）0.1mm30-60T0604

针入度指数PI-0T0604

延度（5℃，5cm/min）cm≥20T0605

软化点（环球法）℃≥60T0606

运动粘度（135℃）Pa.s≥3T0620

闪点（COC）℃≥230T0611

溶解度（三氯乙烯）％≥99.0T0607

弹性恢复（25℃）％≥75T0662

贮存稳定性离析（48h软化点差）℃≤2.5T0661

TFOT或（RTFOT）后T0610或T0609

2

DB34/T2615—2016

质量变化％≤±1.0

针入度比（25℃）％≥65T0604

延度（5℃）％≥15T0605

*SHRP计划沥青材料技术标准不低于PG76-12

*动态剪切/sinδKPa≥1.000

*蠕变劲度SMPa≤300

注1：重载交通路段宜检验改性沥青PG性能指标中的车辙因子及蠕变劲度。

注2：原路面裂缝较多或对抗裂性有较高要求时时，宜检验改性沥青PG性能指标中的蠕变劲度模量。

4.2.4乳化沥青、改性乳化沥青应符合JTGF40的规定。

4.3集料

4.3.1上封层集料宜选用耐磨性好的玄武岩，公路等级低或交通量较小时，可选用石灰岩。下封层及

应力吸收层宜
