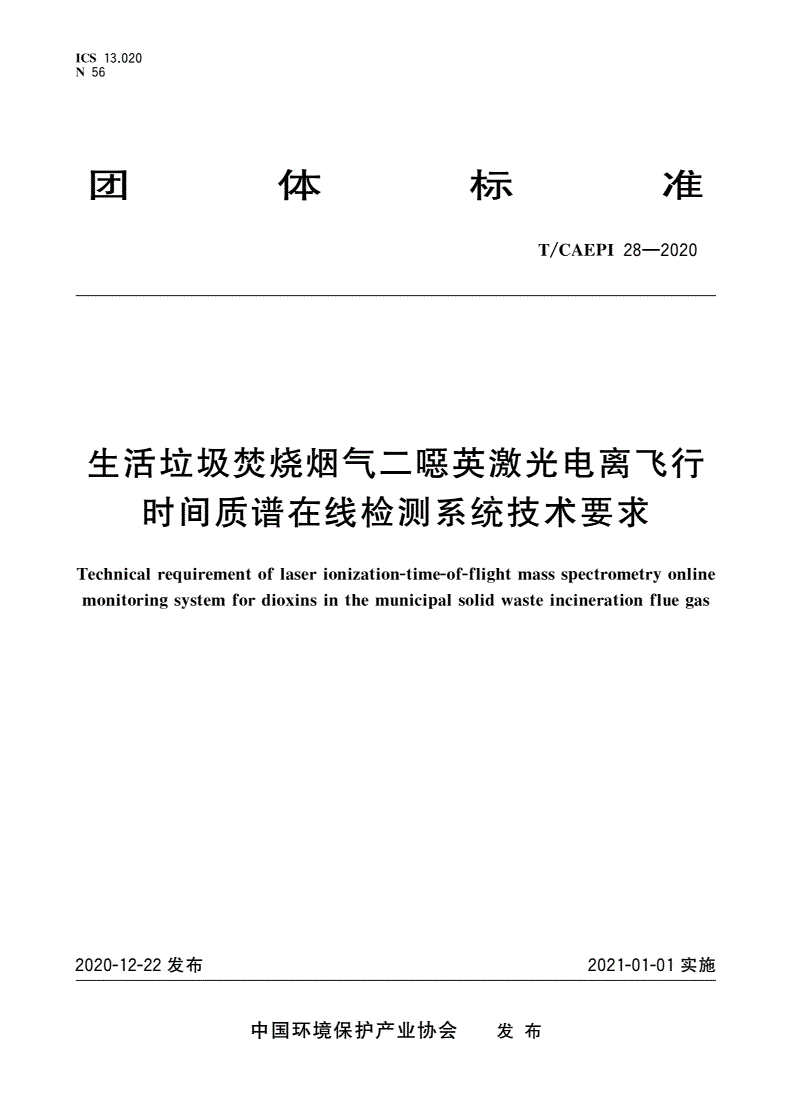

T/CAEPI 28-2020 生活垃圾焚烧烟气二噁英激光电离飞行时间质谱在线检测系统技术要求

ICS13020

N56.

团体标准

T/CAEPI28—2020

生活垃圾焚烧烟气二噁英激光电离飞行

时间质谱在线检测系统技术要求

Technicalrequirementoflaserionization-time-of-flightmassspectrometryonline

monitoringsystemfordioxinsinthemunicipalsolidwasteincinerationfluegas

2020-12-22发布2021-01-01实施

中国环境保护产业协会发布

T/CAEPI28—2020

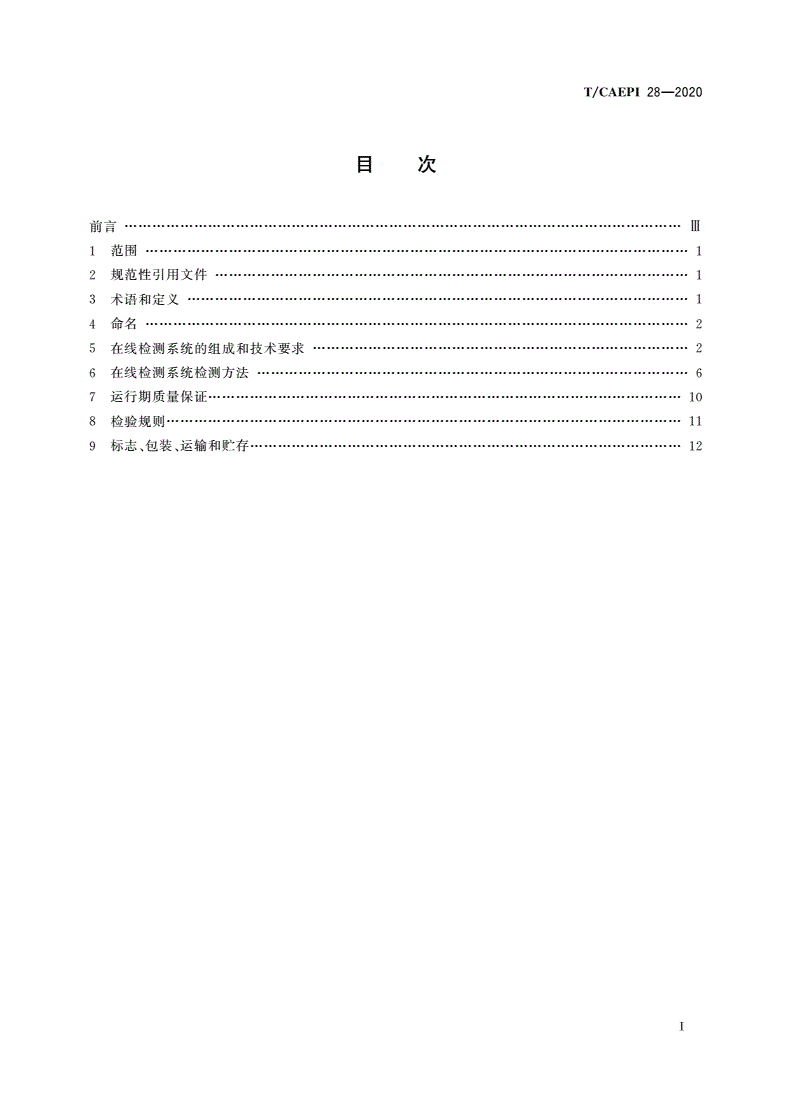

目次

前言

…………………………Ⅲ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义

3………………1

命名

4………………………2

在线检测系统的组成和技术要求

5………………………2

在线检测系统检测方法

6…………………6

运行期质量保证

7…………………………10

检验规则

8…………………11

标志包装运输和贮存

9、、…………………12

Ⅰ

T/CAEPI28—2020

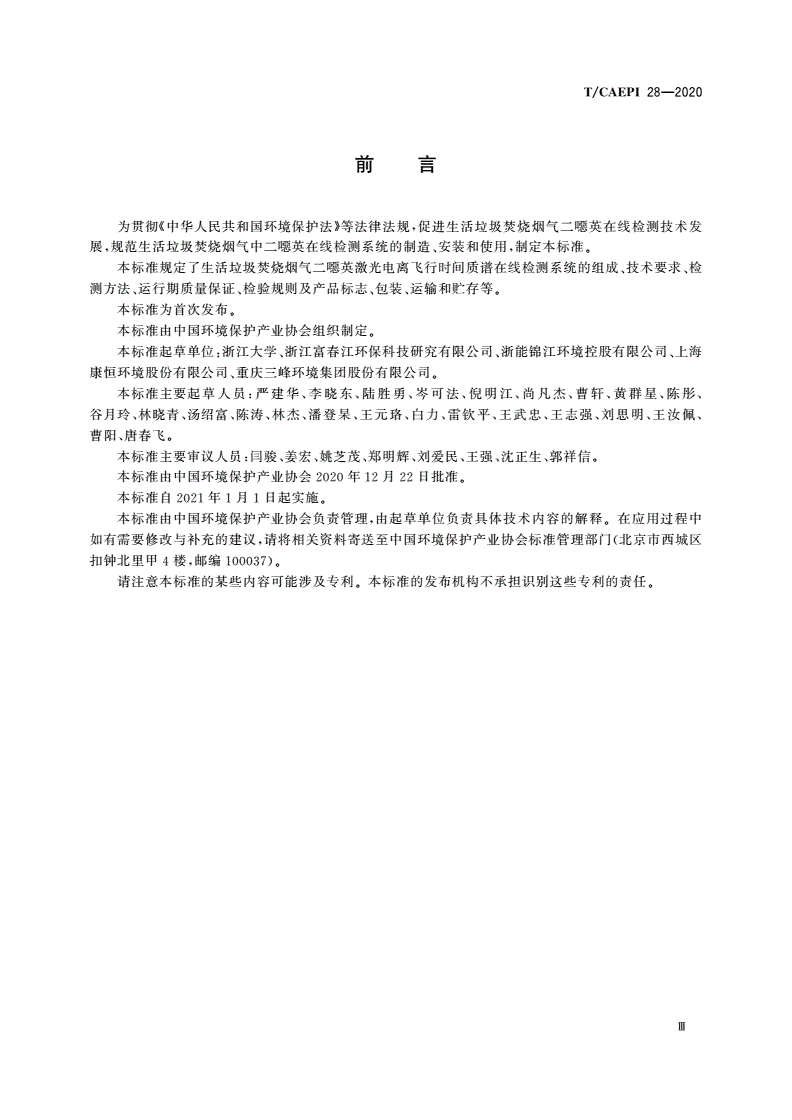

前言

为贯彻中华人民共和国环境保护法等法律法规促进生活垃圾焚烧烟气二噁英在线检测技术发

《》,

展规范生活垃圾焚烧烟气中二噁英在线检测系统的制造安装和使用制定本标准

,、,。

本标准规定了生活垃圾焚烧烟气二噁英激光电离飞行时间质谱在线检测系统的组成技术要求检

、、

测方法运行期质量保证检验规则及产品标志包装运输和贮存等

、、、、。

本标准为首次发布

。

本标准由中国环境保护产业协会组织制定

。

本标准起草单位浙江大学浙江富春江环保科技研究有限公司浙能锦江环境控股有限公司上海

:、、、

康恒环境股份有限公司重庆三峰环境集团股份有限公司

、。

本标准主要起草人员严建华李晓东陆胜勇岑可法倪明江尚凡杰曹轩黄群星陈彤

:、、、、、、、、、

谷月玲林晓青汤绍富陈涛林杰潘登杲王元珞白力雷钦平王武忠王志强刘思明王汝佩

、、、、、、、、、、、、、

曹阳唐春飞

、。

本标准主要审议人员闫骏姜宏姚芝茂郑明辉刘爱民王强沈正生郭祥信

:、、、、、、、。

本标准由中国环境保护产业协会年月日批准

20201222。

本标准自年月日起实施

202111。

本标准由中国环境保护产业协会负责管理由起草单位负责具体技术内容的解释在应用过程中

,。

如有需要修改与补充的建议请将相关资料寄送至中国环境保护产业协会标准管理部门北京市西城区

,(

扣钟北里甲楼邮编

4,100037)。

请注意本标准的某些内容可能涉及专利本标准的发布机构不承担识别这些专利的责任

。。

Ⅲ

T/CAEPI28—2020

生活垃圾焚烧烟气二噁英激光电离飞行

时间质谱在线检测系统技术要求

1范围

本标准规定了生活垃圾焚烧烟气二噁英激光电离飞行时间质谱在线检测系统以下简称在线检测

(“

系统的组成技术要求检测方法运行期质量保证检验规则及产品标志包装运输和贮存

”)、、、、、、。

本标准适用于生活垃圾焚烧烟气二噁英激光电离飞行时间质谱在线检测系统

。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本标准必不可少的条款其中注日期的引用文

。,

件仅该日期对应的版本适用于本标准不注日期的引用文件其最新版本包括所有的修改单适用于

,;,()

本标准

。

包装储运图示标志

GB/T191

测量控制和实验室用电气设备的安全要求第部分通用要求

GB4793.1—2007、1:

分析仪器环境试验方法

GB/T11606

分析仪器通用技术条件

GB/T12519

固定污染源排气中颗粒物测定与气态污染物采样方法

GB/T16157—1996

测量控制和实验室用的电设备电磁兼容性要求第部分通用要求

GB/T18268.1、1:

质谱仪通用规范

GB/T33864

环境空气和废气二噁英类的测定同位素稀释高分辨气相色谱高分辨质谱法

HJ77.2-

污染物在线监控监测系统数据传输标准

HJ212()

固定源废气监测技术规范

HJ/T397

固定污染源废气低浓度颗粒物的测定重量法

HJ836

3术语和定义

下列术语和定义适用于本标准

。

31

.

二噁英指示物dioxinindicators

烟气中与二噁英毒性当量呈正相关的物质

。

32

.

可调谐激光tunablelaser

在一定范围内可以连续改变输出波长的激光

。

33

.

激光电离飞行时间质谱在线检测系统laserionization-time-of-flightmassspectrometryonline

monitoringsystem

利用特定波长的激光对进入离子源的待测物进行软电离通过飞行时间质谱进行检测从而实现在

,,

线检测的系统

。

1

T/CAEPI28—2020

34

.

样品引入sampleintroducing

把烟气从焚烧炉烟气主烟道引入在线检测系统样品采集入口的过程

。

35

.

基准氧含量二噁英毒性当量浓度TEQatbaselineoxygencontent

标准状态下以干烟气作为换算基准换算后的基准含氧量的二噁英毒性当量浓

11%(V/V%)O2()

度按公式进行换算

,(1):

ρ=ρ'×-φ-φ'

(2111)/[0(O2)(O2)]…………(1)

式中

:

ρ基准氧含量的二噁英毒性当量浓度3

———,ngTEQ/m;

ρ实测氧含量的二噁英毒性当量浓度3

'———,ngTEQ/m;

φ助燃空气初始氧含量采用空气助燃时为

0(O2)———,%,21;

φ实测的烟气氧含量

'(O2)———,%。

36

.

比对误差contrasterror

利用在线检测系统和规定的离线检测方法分别检测相同样品所获得的二噁英毒性当量值

HJ77.2

的误差

。

4命名

在线检测系统的命名采用汉语拼音字母和阿拉伯数字共同表示

。

JDFZ-X-□

检出限水平

X:0005、001。

飞行时间质谱

:FZ。

激光电离

:JD。

其中

:

检出限3

X-0005———≤0.005ngTEQ/m;

检出限3

X-001———≤0.01ngTEQ/m。

示例指检出限3的在线检测系统

:JDFZ-X-001≤0.01ngTEQ/m。

5在线检测系统的组成和技术要求

51在线检测系统组成及功能

.

511在线检测系统应能够连续检测生活垃圾焚烧烟气中二噁英指示物的含量通过关联模型将其换

..,

算为基准氧含量二噁英毒性当量浓度并且能够通过数据图文等方式显示结果

,、。

512在线检测系统由样品采集预处理激光电离飞行时间质谱检测以及数据采集处理与系统控制三

..、

个基本单元组成如图所示各单元至少应具备以下功能

,1。:

样品采集预处理单元应具备对烟气样品的引入采集和分离功能其中样品引入应具备采样和

a)、,

加热除尘功能样品采集应具备除水和富集功能

,;

激光电离飞行时间质谱检测单元应具备对预处理后样品中指示物的激光电离和飞行时间质谱

b)

2

T/CAEPI28—2020

检测获得样品中指示物浓度信号的功能

;

数据采集处理与系统控制单元应具备采集和处理指示物浓度信号对样品采集预处理单元和

c),

激光电离飞行时间质谱检测单元进行系统控制以及在计算机终端存储显示及传输相关数据

,、

等功能

。

图1在线检测系统组成示意

52在线检测系统一般要求

.

521环境适应能力要求

..

5211在线检测系统除烟气采样装置加热除尘及样品引入管路外所处室内环境温度应在

...(、)20℃~

环境相对湿度应不大于

26℃、70%。

5212在线检测系统的电磁兼容性能应符合中规定的工业场所静电放电浪涌冲

...GB/T18268.1、(

击射频电磁场辐射等要求

)、。

5213在线检测系统的介电强度耐压应符合中的规定在试验电压条件下

...()GB4793.1—20076.8,,

不应出现击穿或重复飞弧

。

5214在线检测系统所需供电电源参数

...:AC(220±10)V,(50±1)Hz。

522气源要求

..

5221在线检测系统载气应使用氩气纯度应不小于出口压力应不小于

...,99.999%,0.5MPa。

5222在线检测系统用于阀体切换的驱动气宜使用氮气纯度应不小于出口压力应不小于

...,99.99%,

0.5MPa。

5223在线检测系统用于管路反吹的压缩气源可采用压缩空气露点温度应不高于出口压力

...,15℃,

应不小于

0.2MPa。

5224在线检测系统应具备气源中断保护及报警功能

...。

3

T/CAEPI28—2020

523安全性能要求

..

5231在线检测系统的保护接地要求应符合中的规定正常工作条件下保

...GB4793.1—20076.5.1。,

护导体端子和有保护连接的每个可触及零部件间的阻抗均不得超过

0.1Ω。

5232在线检测系统应具备断电保护及报警功能

...。

53样品采集预处理单元要求

.

531样品引入

..

5311采样点位置应符合的相关规定

...HJ/T397。

5312样品引入应设置具备加热除尘功能的烟气采样装置烟气采样装置应符合

...,GB/T161
