CJ/T 216-2013 给水排水用软密封闸阀

ICS9114001

P41..

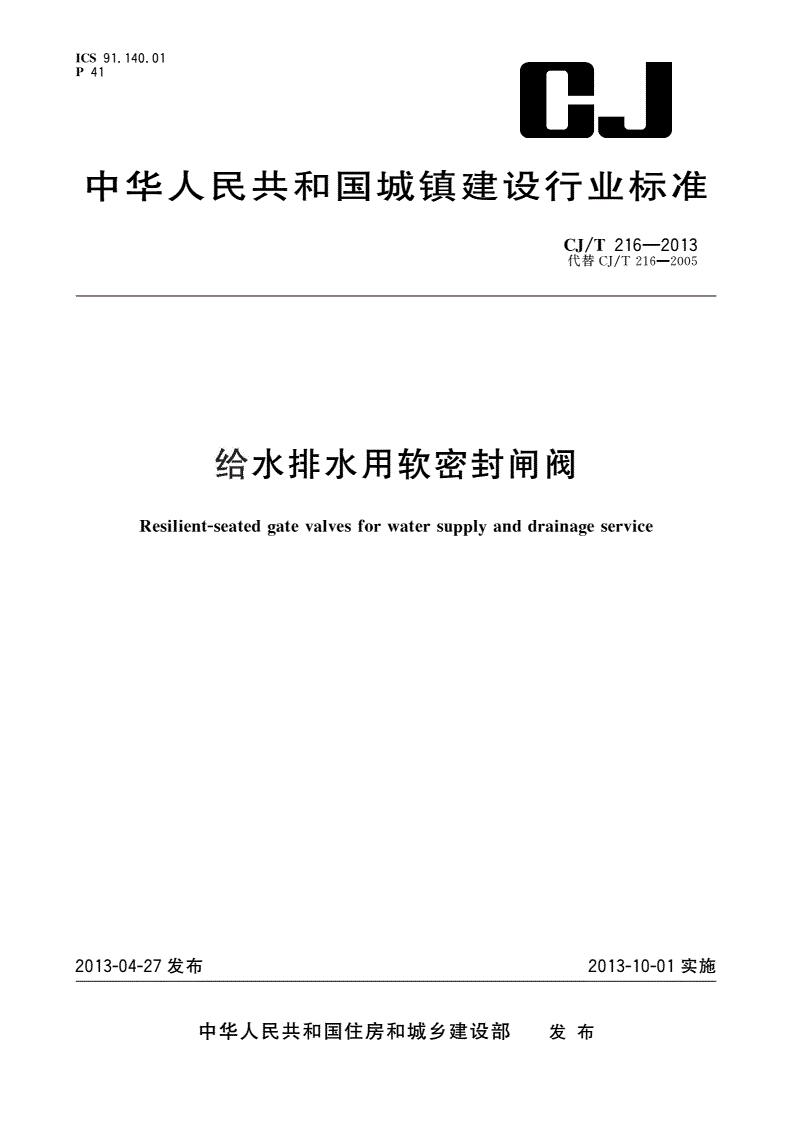

中华人民共和国城镇建设行业标准

CJ/T216—2013

代替

CJ/T216—2005

给水排水用软密封闸阀

Resilient-seatedgatevalvesforwatersupplyanddrainageservice

2013-04-27发布2013-10-01实施

中华人民共和国住房和城乡建设部发布

CJ/T216—2013

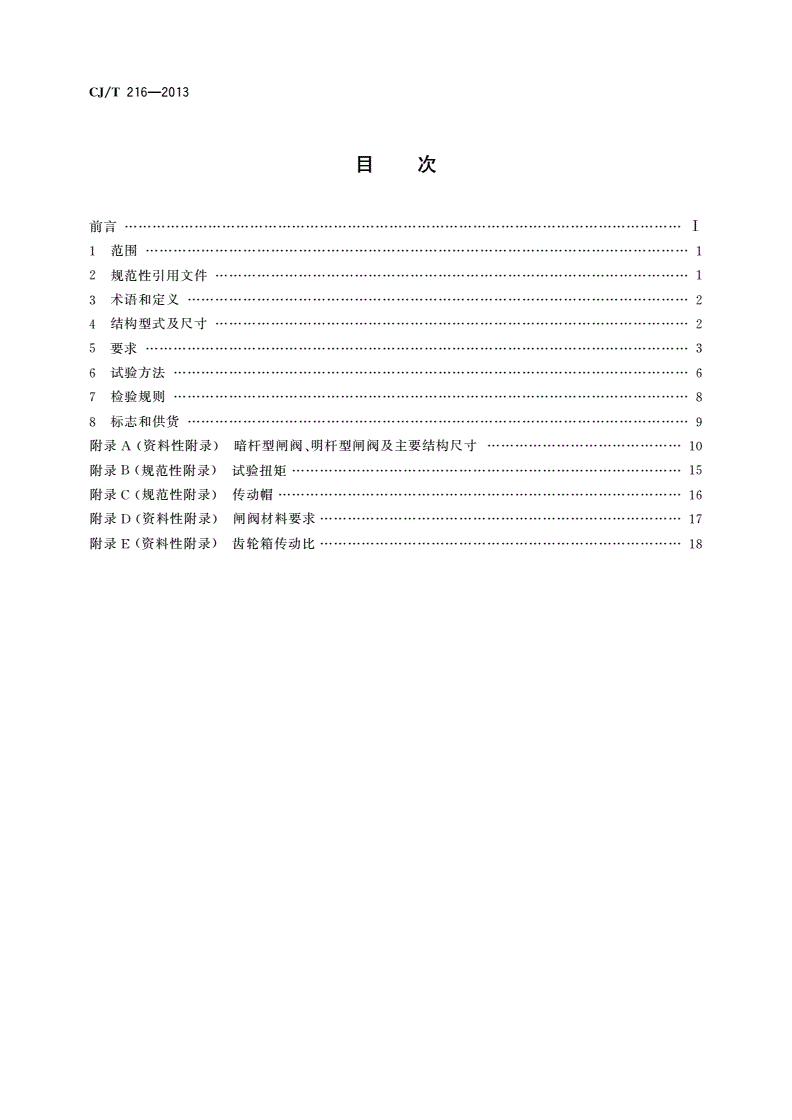

目次

前言…………………………

Ⅰ

范围………………………

11

规范性引用文件…………………………

21

术语和定义………………

32

结构型式及尺寸…………………………

42

要求………………………

53

试验方法…………………

66

检验规则…………………

78

标志和供货………………

89

附录资料性附录暗杆型闸阀明杆型闸阀及主要结构尺寸……

A()、10

附录规范性附录试验扭矩…………

B()15

附录规范性附录传动帽……………

C()16

附录资料性附录闸阀材料要求……………………

D()17

附录资料性附录齿轮箱传动比……………………

E()18

CJ/T216—2013

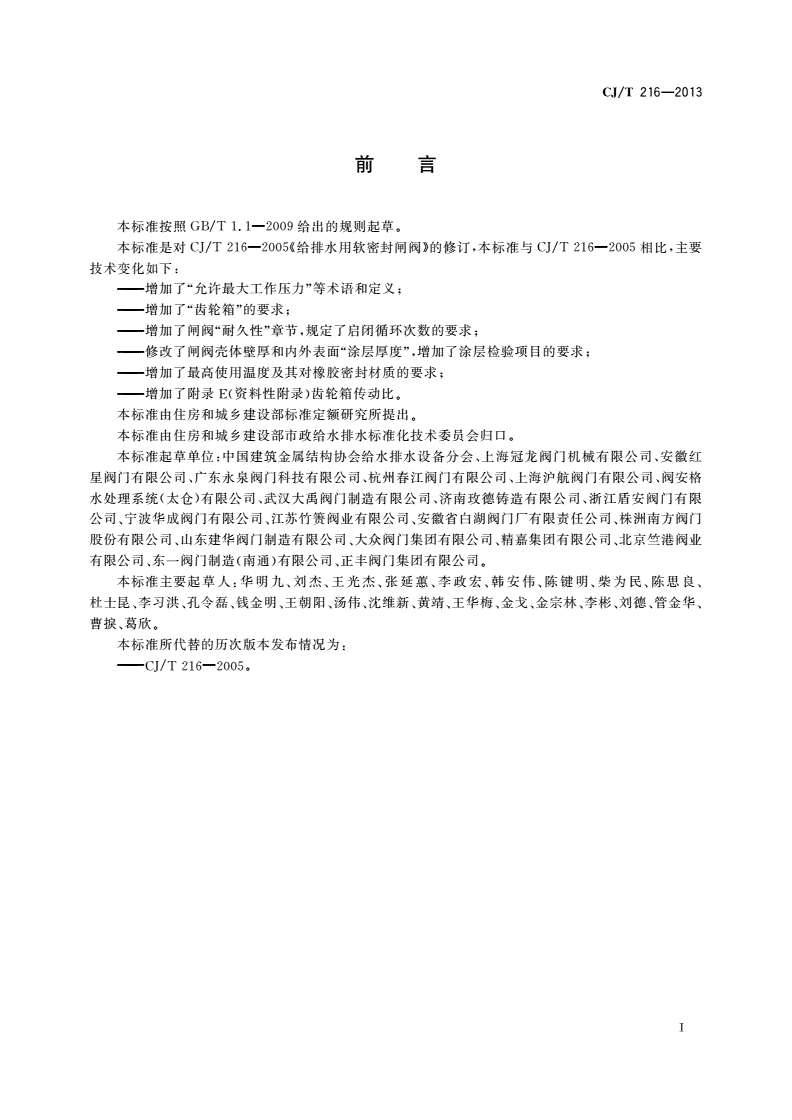

前言

本标准按照给出的规则起草

GB/T1.1—2009。

本标准是对给排水用软密封闸阀的修订本标准与相比主要

CJ/T216—2005《》,CJ/T216—2005,

技术变化如下

:

增加了允许最大工作压力等术语和定义

———“”;

增加了齿轮箱的要求

———“”;

增加了闸阀耐久性章节规定了启闭循环次数的要求

———“”,;

修改了闸阀壳体壁厚和内外表面涂层厚度增加了涂层检验项目的要求

———“”,;

增加了最高使用温度及其对橡胶密封材质的要求

———;

增加了附录资料性附录齿轮箱传动比

———E()。

本标准由住房和城乡建设部标准定额研究所提出

。

本标准由住房和城乡建设部市政给水排水标准化技术委员会归口

。

本标准起草单位中国建筑金属结构协会给水排水设备分会上海冠龙阀门机械有限公司安徽红

:、、

星阀门有限公司广东永泉阀门科技有限公司杭州春江阀门有限公司上海沪航阀门有限公司阀安格

、、、、

水处理系统太仓有限公司武汉大禹阀门制造有限公司济南玫德铸造有限公司浙江盾安阀门有限

()、、、

公司宁波华成阀门有限公司江苏竹箦阀业有限公司安徽省白湖阀门厂有限责任公司株洲南方阀门

、、、、

股份有限公司山东建华阀门制造有限公司大众阀门集团有限公司精嘉集团有限公司北京竺港阀业

、、、、

有限公司东一阀门制造南通有限公司正丰阀门集团有限公司

、()、。

本标准主要起草人华明九刘杰王光杰张延蕙李政宏韩安伟陈键明柴为民陈思良

:、、、、、、、、、

杜士昆李习洪孔令磊钱金明王朝阳汤伟沈维新黄靖王华梅金戈金宗林李彬刘德管金华

、、、、、、、、、、、、、、

曹捩葛欣

、。

本标准所代替的历次版本发布情况为

:

———CJ/T216—2005。

Ⅰ

CJ/T216—2013

给水排水用软密封闸阀

1范围

本标准规定了城镇给水排水用软密封闸阀以下简称闸阀的结构型式及尺寸要求试验方法检

()、、、

验规则标志和供货等

、。

本标准适用于公称尺寸其中公称尺寸不大于的公称压力小于或等于

DN50~DN900(DN400,

公称尺寸大于且不大于的公称压力小于或等于最高使用温度法

PN25;DN400,DN900,PN16),80℃,

兰或承插接口型式连接球墨铸铁材质壳体的城镇给水排水用闸阀的设计制造和验收

,、。

2规范性引用文件

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

。,()。

吊环螺钉

GB/T825

不锈钢棒

GB/T1220

紧固件机械性能螺栓螺钉和螺柱

GB/T3098.1、

紧固件机械性能不锈钢螺栓螺钉和螺柱

GB/T3098.6、

液压气动用形橡胶密封圈第部分尺寸系列及公差

GB/T3452.1O1:

外壳防护等级代码

GB4208(IP)

磁性基体上非磁性覆盖层覆盖层厚度测量磁性法

GB/T4956

梯型螺纹第部分牙型

GB/T5796.11:

梯型螺纹第部分直径与螺距系列

GB/T5796.22:

梯型螺纹第部分基本尺寸

GB/T5796.33:

梯型螺纹第部分公差

GB/T5796.4—20054:

涂膜硬度铅笔测定法

GB/T6739

涂覆涂料前钢材表面处理表面清洁度的目视评定第部分未涂覆过的钢材

GB/T8923.11:

表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级

色漆和清漆漆膜的划格试验

GB/T9286

硫化橡胶与金属粘合强度的测定拉伸法

GB/T11211

通用阀门标志

GB/T12220

金属阀门结构长度

GB/T12221

多回转阀门驱动装置的连接

GB/T12222

通用阀门铜合金铸件技术条件

GB/T12225

通用阀门球墨铸铁件技术条件

GB/T12227

水及燃气管道用球墨铸铁管管件和附件

GB/T13295、

工业阀门压力试验

GB/T13927

硫化橡胶与金属粘接剥离试验

GB/T15254180°

整体铸铁管法兰

GB/T17241.6

1

CJ/T216—2013

铸铁管法兰技术条件

GB/T17241.7

铜和铜合金锻件

GB/T20078

橡胶密封件给排水管及污水管道用接口密封圈材料规范

GB/T21873、

通用阀门供货要求

JB/T7928

阀门手动装置技术条件

JB/T8531

3术语和定义

下列术语和定义适用于本文件

。

31

.

暗杆型闸阀insidescrewnon-risingstemtypegatevalve

()

阀杆作旋转运动其传动螺纹在阀体内腔的闸阀

,。

32

.

明杆型闸阀outsidescrewrisingstemtypegatevalve

()

阀杆作升降运动其传动螺纹在阀体外部的闸阀

,。

33

.

弹性闸板resilientgate

内部骨架为球墨铸铁整体铸造骨架外表面全部包覆橡胶闸阀关闭时密封面产生弹性形变的

,,

闸板

。

34

.

软密封resilient-seat

弹性闸板与阀体的平底阀座组成的闸阀密封结构

。

35

.

轴封stemsealing

在阀盖或阀体上充填密封圈阻止水从阀杆处渗漏的结构

。

36

.

传动帽stemcap

通过扳手将启闭力传递到阀杆或驱动装置上的方锥形零件

。

37

.

K型机械接口Ktypemechanicalflexiblejoint

用法兰等机械手段向承口内的密封圈施压而得到密封的连接方式

。

38

.

T型滑入式接口Ttypepush-inflexiblejoint

在承口内设置密封圈插口穿过时挤压密封圈形成密封的连接方式

,。

39

.

允许最大工作压力maximumallowableoperatingpressure

闸阀在使用中可安全承受的最大工作压力本标准规定等同公称压力

,。

4结构型式及尺寸

41结构型式

.

闸阀的结构型式可分为暗杆型闸阀明杆型闸阀参见附录中图图

、,AA.1~A.4。

2

CJ/T216—2013

42尺寸

.

主要结构尺寸参见附录中表

AA.1。

5要求

51设计

.

511基本要求

..

5111闸阀阀杆应竖直安装

...。

5112闸阀处于全开状态时沿阀门流道方向闸板和阀杆的投影不应有与阀门流道的投影相重合

...,,

的部分

。

5113闸阀应可承受本文件要求的所有试验扭矩应符合附录的规定

...,B。

5114阀体闸板应设有导轨导轨槽其结构尺寸应能限制闸板的位置防止闸板橡胶过度挤压

...、、,,。

5115阀体与阀盖间用碳素钢螺钉连接时应采用螺钉沉孔并用蜡胶封口

...,,。

5116闸阀使用温度高于时橡胶密封件应使用三元乙丙或其他耐温较高的合成橡

...50℃,(EPDM)

胶材料

。

512阀体

..

5121阀体应能承受倍允许最大工作压力壁厚参见附录中表的规定

...1.5。AA.1。

5122阀座应与阀体整体铸造法兰或其他连接型式的接口应与阀体整体铸造

...。。

5123阀体内腔底部不应有凹槽阀座处流道内径应与公称尺寸一致

...,。

5124阀体强度薄弱部分可设加强筋

...,。

513阀盖

..

5131阀盖应能承受倍允许最大工作压力壁厚参见附录中表的规定

...1.5。AA.1。

5132公称尺寸及以上的闸阀可在阀盖顶部设排气孔排气孔应设置凸台并加工成内螺

...DN200,。

纹试验完毕后用管堵封实

,。

5133公称尺寸及以上或重量超过的闸阀应设置吊环吊环应承受整台闸阀的重

...DN20025kg,。

量并应符合的规定

,GB/T825。

514闸板

..

5141闸板应采用弹性闸板其骨架为球墨铸铁整体铸造骨架表面全部包覆橡胶硫化后的橡胶

...,,。

不应有气泡裂纹疤痕创伤铸铁外露筹缺陷

、、、、。

5142闸板橡胶与铸铁间应粘连牢固按测定时其粘合强度不应小于或

...,GB/T112111.725MPa,

按测定时与金属粘接
