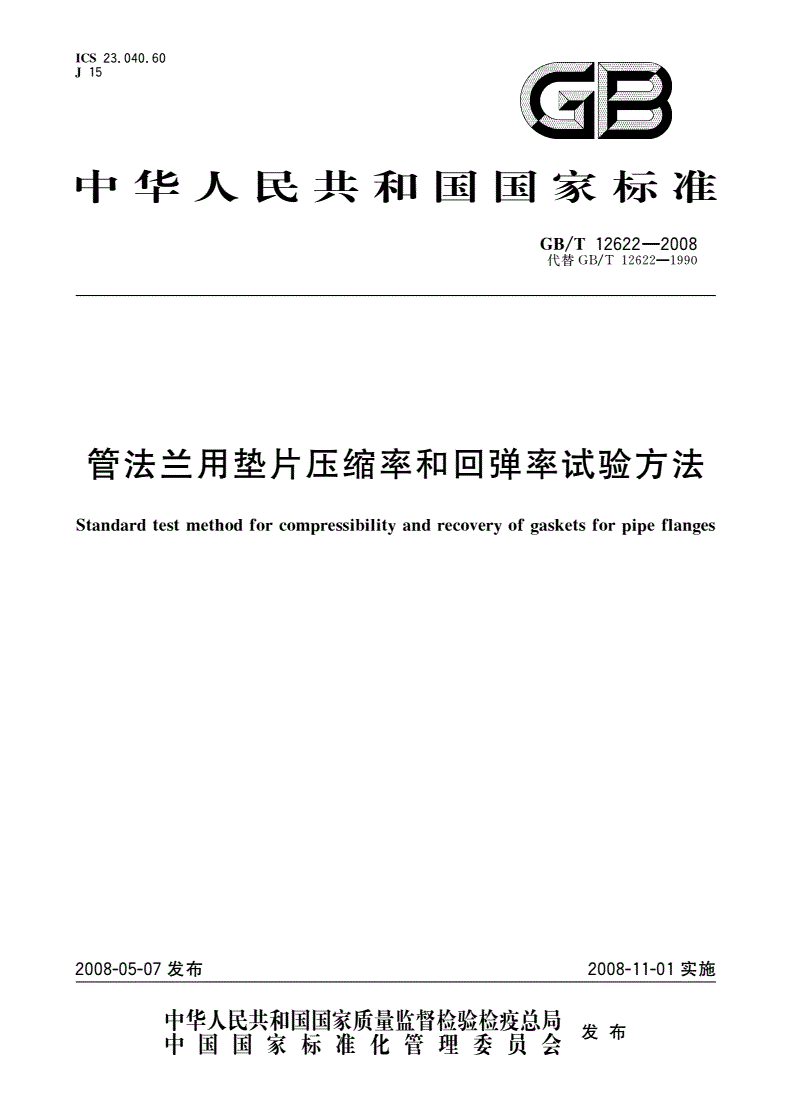

GB/T 12622-2008 管法兰用垫片压缩率和回弹率试验方法

ICS23.040.60

中华人民共和国国家标准

GB/T12622—2008

代替GB/T12622—1990

管法兰用垫片压缩率和回弹率试验方法

Standardtestmethodforcompressibilityandrecoveryofgasketsforpipeflanges

2008-05-07发布2008-11-01实施

发布

GB/T12622—2008

-1.Z-—1—

弓

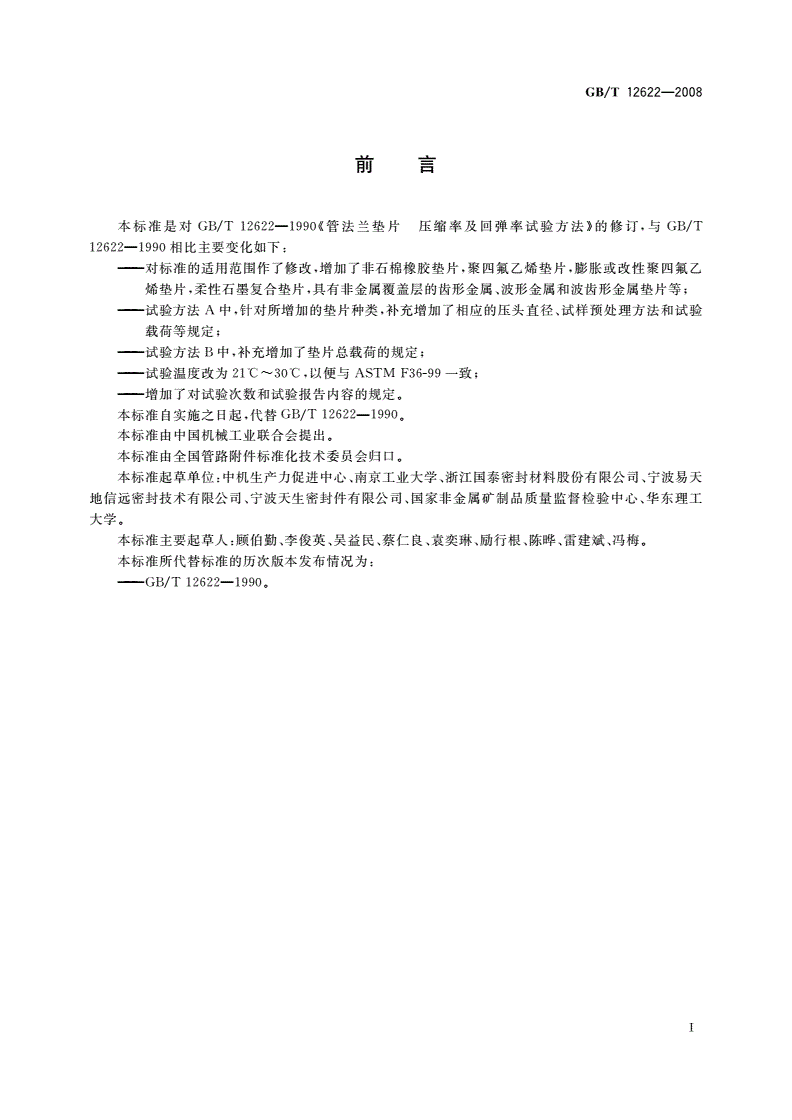

本标准是对GB/T12622—1990((管法兰垫片压缩率及回弹率试验方法》的修订，与GB/T

12622—1990相比主要变化如下：

-对标准的适用范围作了修改，增加了非石棉橡胶垫片，聚四氟乙烯垫片，膨胀或改性聚四氟乙

烯垫片，柔性石墨复合垫片，具有非金属覆盖层的齿形金属、波形金属和波齿形金属垫片等；

-试验方法A中，针对所增加的垫片种类，补充增加了相应的压头直径、试样预处理方法和试验

载荷等规定；

——试验方法B中，补充增加了垫片总载荷的规定；

——试验温度改为21C〜30C,以便与ASTMF36-99-致；

——增加了对试验次数和试验报告内容的规定。

本标准自实施之日起，代替GB/T12622—1990o

本标准由中国机械工业联合会提出。

本标准由全国管路附件标准化技术委员会归口。

本标准起草单位：中机生产力促进中心、南京工业大学、浙江国泰密封材料股份有限公司、宁波易天

地信远密封技术有限公司、宁波天生密封件有限公司、国家非金属矿制品质量监督检验中心、华东理工

大学。

本标准主要起草人:顾伯勤、李俊英、吴益民、蔡仁良、袁奕琳、励行根、陈晔、雷建斌、冯梅。

本标准所代替标准的历次版本发布情况为：

——GB/T12622—1990o

T

GB/T12622—2008

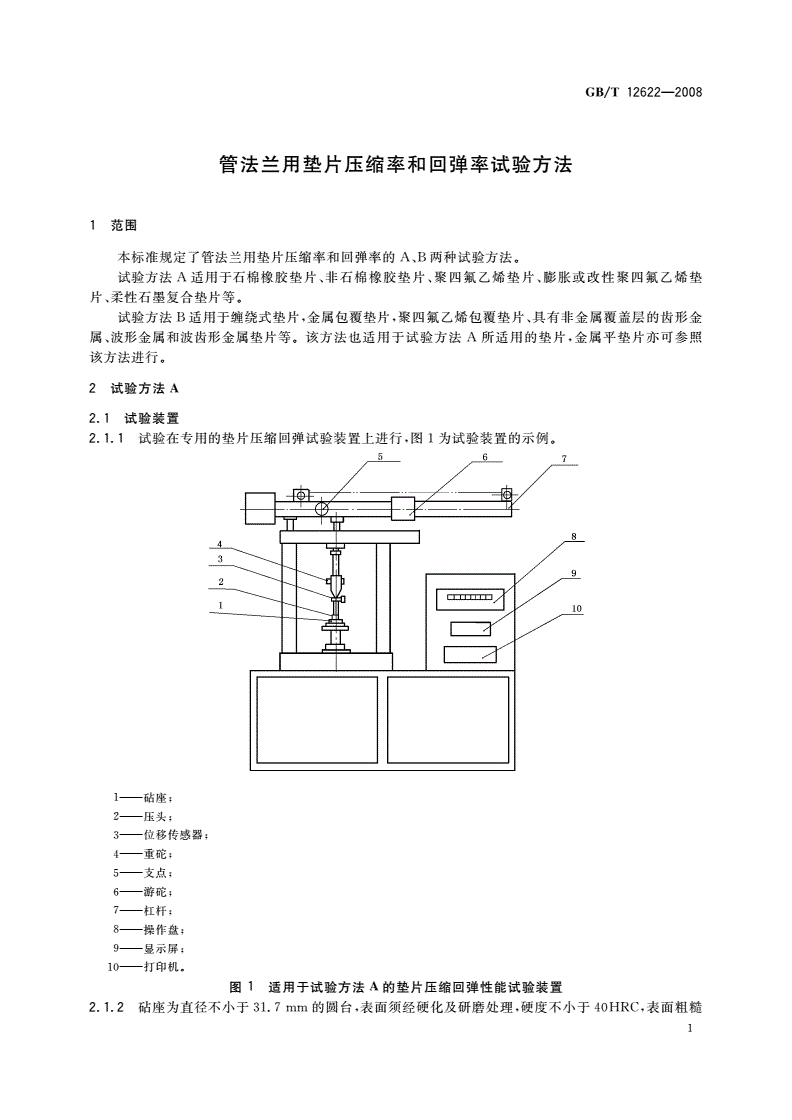

管法兰用垫片压缩率和回弹率试验方法

1范围

本标准规定了管法兰用垫片压缩率和回弹率的A、B两种试验方法。

试验方法A适用于石棉橡胶垫片、非石棉橡胶垫片、聚四氟乙烯垫片、膨胀或改性聚四氟乙烯垫

片、柔性石墨复合垫片等。

试验方法B适用于缠绕式垫片，金属包覆垫片，聚四氟乙烯包覆垫片、具有非金属覆盖层的齿形金

属、波形金属和波齿形金属垫片等。该方法也适用于试验方法A所适用的垫片，金属平垫片亦可参照

该方法进行。

2试验方法A

2.1试验装置

2.1.1试验在专用的垫片压缩回弹试验装置上进行，图1为试验装置的示例。

T

1——砧座；

2压头；

3位移传感器；

4重舵；

5支点；

6——游舵；

7——杠杆；

8——操作盘；

9显示屏；

10——打印机。

图1适用于试验方法A的垫片压缩回弹性能试验装置

2.1.2砧座为直径不小于31.7r
