DB3201/T 1105-2022 公共安全视频监控系统建设规范

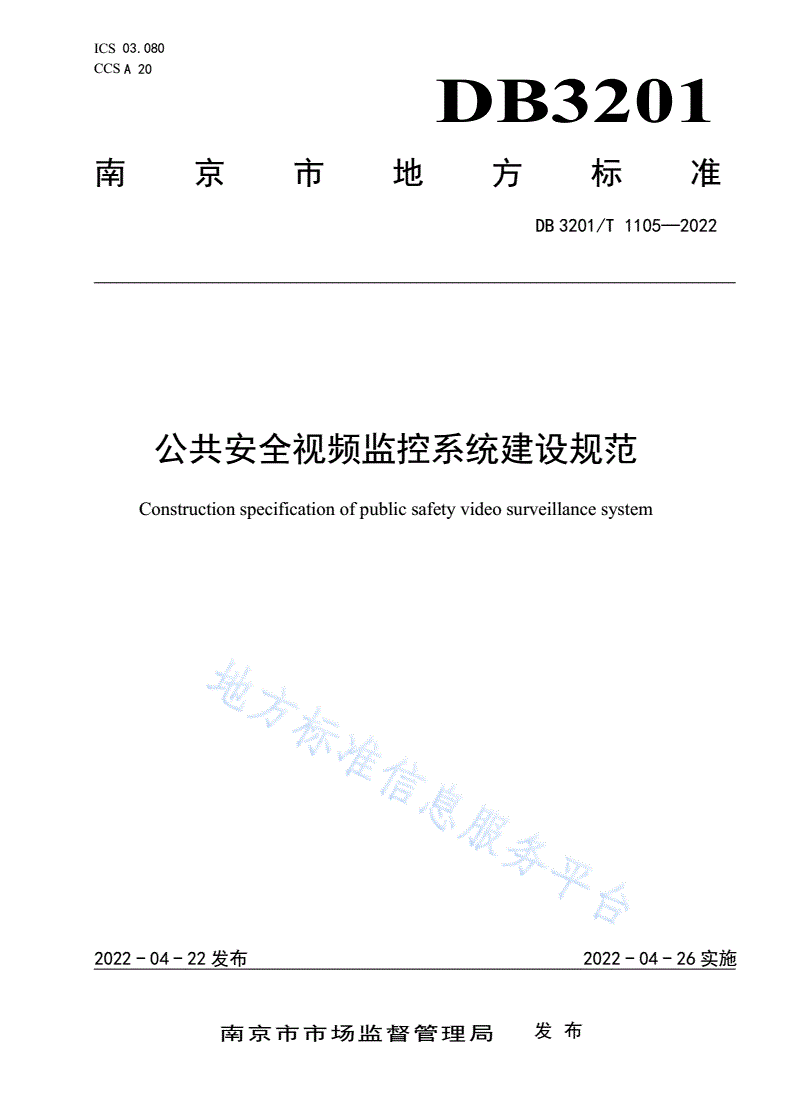

ICS03.080

CCSA20

DB3201

南京市地方标准

DB3201/T1105—2022

公共安全视频监控系统建设规范

Constructionspecificationofpublicsafetyvideosurveillancesystem

2022-04-22发布2022-04-26实施

南京市市场监督管理局发布

DB3201/T1105—2022

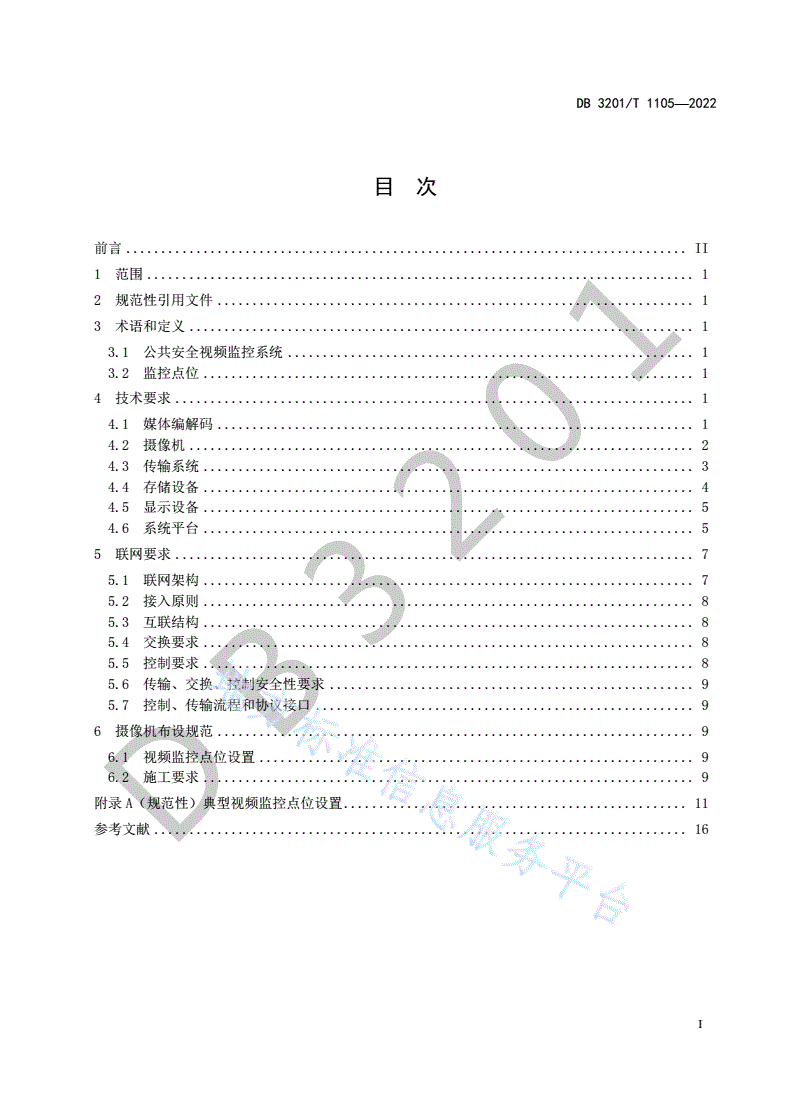

目次

前言................................................................................II

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

3.1公共安全视频监控系统..........................................................1

3.2监控点位......................................................................1

4技术要求..........................................................................11

4.1媒体编解码....................................................................1

4.2摄像机........................................................................2

4.3传输系统......................................................................3

4.4存储设备......................................................................04

4.5显示设备......................................................................5

4.6系统平台......................................................................5

5联网要求..........................................................................7

5.1联网架构......................................................................27

5.2接入原则......................................................................8

5.3互联结构......................................................................8

5.4交换要求......................................................................8

5.5控制要求......................................................................38

5.6传输、交换、控制安全性要求....................................................9

5.7控制、传输流程和协议接口......................................................9

6摄像机布设规范....................................................................9

6.1视频监控点位设置..............................................................B9

6.2施工要求......................................................................9

附录A（规范性）典型视频监控点位设置.................................................11

参考文献............................................................................16

D

I

DB3201/T1105—2022

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规

定起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由南京市公安局提出并归口。

本文件起草单位：南京市公安局。

本文件主要起草人：汪兆斌、高波、倪杰、蔡聪聪、汤一江。

1

0

2

3

B

D

II

DB3201/T1105—2022

公共安全视频监控系统建设规范

1范围

本文件规定了公共安全视频监控系统建设的管理要求，包括技术要求、联网要求、摄像机布设规范

等。

本文件适用于公共安全视频监控系统的建设。

2规范性引用文件1

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的的条款。其中，注日期的引用文

件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用

于本文件。

GB50198-2011民用闭路监视电视系统工程技术规范

GB50348-2018安全防范工程技术标准0

GB/T28181-2016公共安全视频监控联网系统信息传输、交换、控制技术要求

GB/T50374-2018通信管道工程施工及验收标准

GA/T751-2008视频图像文字标注规范

YD/T5186-2021通信系统用室外机柜安装设计规范2

3术语和定义

下列术语和定义适用本文件。3

3.1

公共安全视频监控系统publicsafetyvideosurveillancesystem

摄像机、传输系统、存储设备、显示设备和系统平台等组成，实现视频监控的采集、传输、存储、

显示和应用的功能，主要应用道路、车站、小区出入口、广场、公交站台、公共建筑等重点场所等在公B

共场合。

3.2

监控点位videosurveillanceposition

摄像机安装的位置。D

4技术要求

4.1媒体编解码

4.1.1监控前端设备单元的视频编解码设备应符合GB/T28181-2016中的相关要求。

4.1.2视频编解码格式应支持H.264、H.265、MPEG—4、SVAC等，应考虑原有系统的兼容性，同时提

供符合GB/T28181-2016的H.264码流进行级联上传。

4.1.3音频编解码支持G.711、G.723、G.729、SVAC等。

1

DB3201/T1105—2022

4.2摄像机

4.2.1基本要求

应在满足国家或行业标准的基础上，同时应符合本文件的要求。

a)输出端口的传输能力满足联网系统对前端信息的数据流量和总量的响应要求，以及联网系统对

前端信息的响应时间和动态带宽要求。

b)输出的数字视频信号时延满足联网系统对时延的整体要求，保证数字视频信息实时数据流的流

畅性，保证现场信息的及时传递。

c)编码图像字符叠加符合GA/T751-2008标注要求。

4.2.2性能要求

按不同的摄像机类型，性能参数见表1。

表1摄像机性能参数1

摄相机类型主要性能

图像分辨率≥2560×1440；帧率≥25帧/秒；光学变倍≥30；信噪比≥55dB；彩色最低照度

≤0.0005Lux；防护等级≥IP66；预置点数量≥300个，支持守望功能；巡航扫描数量≥8

低照度高清球型摄像机条；内置GPS或北斗卫星定位模块，支持视场角、镜头指向、安装位置经纬度等信息上传；0

支持特定场景下入侵报警、人员聚集、快速移动、人脸抓拍、车牌识别等智能分析功能；支

持断网本地存储及断网续传

图像分辨率≥2560×1440；帧率≥25帧/秒；彩色最低照度≤0.0005Lux；防护等级≥IP66；

低照度高清枪型摄像机支持特定场景下入侵报警、人员聚集、快速移动、人脸抓拍、车牌识别等智能分析功能；支2

持断网本地存储及断网续传

图像分辨率≥2560×1440；帧率≥25帧/秒；彩色最低照度≤0.0005Lux；防护等级≥IP66；

低照度高清半球型摄像机支持特定场景下入侵报警、人员聚集、快速移动、人脸抓拍等智能分析功能；支持断网本地

存储及断网续传3

图像分辨率≥2560×1440；帧率≥25帧/秒；彩色最低照度≤0.005Lux,黑白最低照度≤

0.0005Lux。监控范围≥3km，激光距离≥3km，镜头焦距≥1000mm，光学变倍≥60。监

高空瞭望摄像机

控范围≥1km且＜3km，激光距离≥2km，镜头焦距≥775mm，光学变倍≥50。监控范围＜

1km，激光距离≥2km，镜头焦距≥500mm，光学变倍≥30

图像分辨率≥B354×288；镜头焦距≥100mm；人员探测距离≥2.5km；火源探测距离≥3km；

热成像摄像机

云台支持水平方向360°连续旋转，垂直方向-45°～+45°。

图像分辨率≥2560×1440；帧率≥25帧/秒；彩色最低照度≤0.0005Lux；满足人脸检测场

人像抓拍摄像机

景条件下，检测区域内同时检测人脸数≥10个，捕获率≥90%

图像分辨率≥2560×1440；帧率≥25帧/秒；彩色最低照度≤0.0005Lux；内置视频识别功

车辆抓拍摄像机D能，支持车牌识别、车身颜色识别、车型识别、车标识别、通行车辆信息捕获。须可联动闪

光灯、补光灯、车辆检测器、雷达等设备

支持≥180°全景监控，图像分辨率≥800万像素，帧率≥30fps；特写摄像机图像分辨率≥

全景监控摄像机

2560×1440，光学变倍≥30倍；应具备定位联动、自动跟踪、手动跟踪功能
