DB53/T 911.5-2019 能源资源计量数据采集与监测指南 第5部分：焦化企业

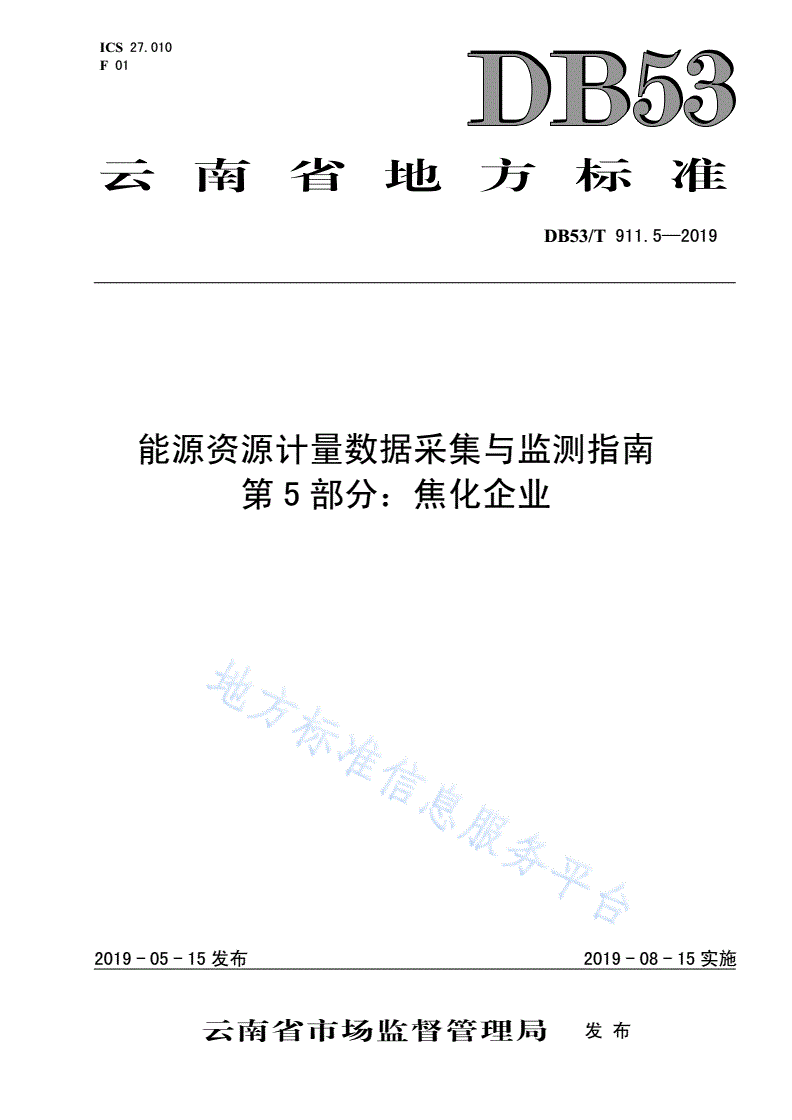

ICS27.010

F01

云南省地方标准

DB53/T911.5—2019

能源资源计量数据采集与监测指南

第5部分：焦化企业

2019-05-15发布2019-08-15实施

云南省市场监督管理局发布

DB53/T911.5—2019

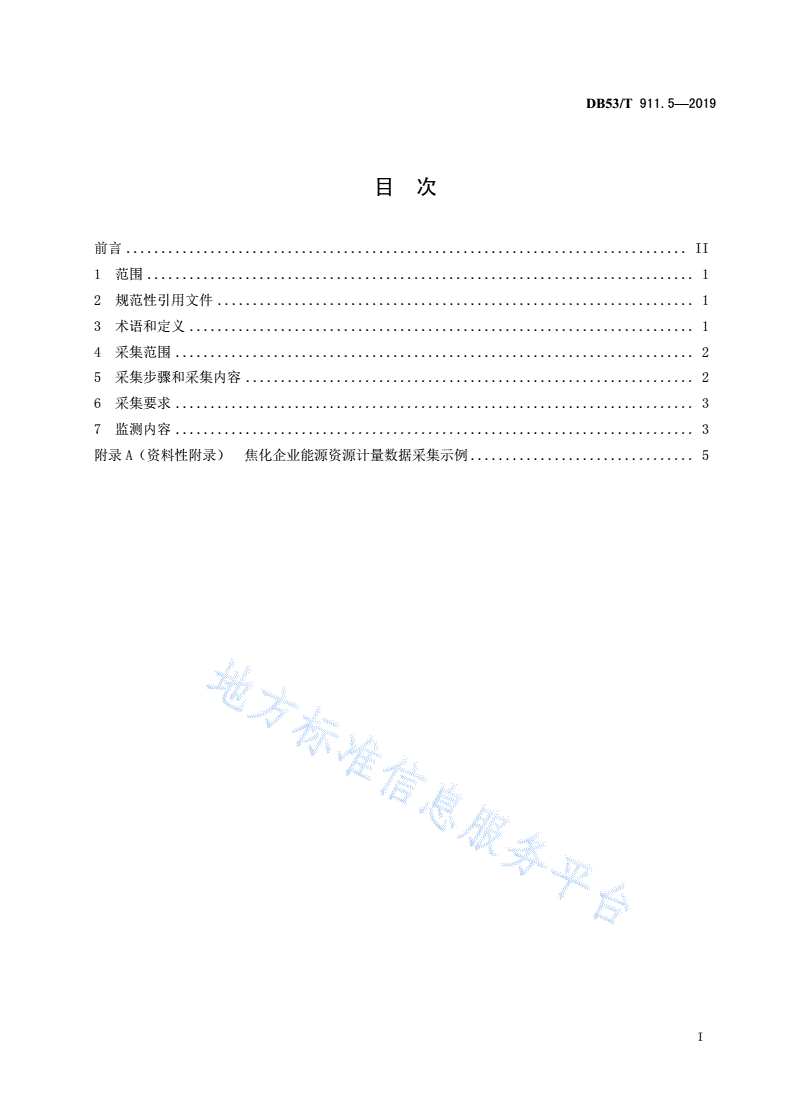

目次

前言................................................................................II

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4采集范围..........................................................................2

5采集步骤和采集内容................................................................2

6采集要求..........................................................................3

7监测内容..........................................................................3

附录A（资料性附录）焦化企业能源资源计量数据采集示例................................5

I

DB53/T911.5—2019

前言

DB53/T911《能源资源计量数据采集与监测指南》拟分成部分出版，目前计划发布如下部分：

——第1部分：水泥企业；

——第2部分：黄磷企业；

——第3部分：磷铵企业；

——第4部分：合成氨企业；

——第5部分：焦化企业；

——第6部分：铅锌企业；

……

本部分为DB53/T911的第5部分。

本部分按照GB/T1.1-2009给出的规则起草。

本部分由云南省计量测试技术研究院、云南省节能监察中心共同提出。

本部分由云南省节能标准化技术委员会（YNTC11）归口。

本部分负责起草单位：云南省计量测试技术研究院、云南省节能监察中心、昆明钢铁控股有限公司。

本部分主要起草人：陈丹晖、李志娟、吴佩林、李晓葵、李平、高聪春、付炳林、黄永南、魏冲建、

张绍旺、杨波、龚榕、李沛昇。

II

DB53/T911.5—2019

能源资源计量数据采集与监测指南

第5部分：焦化企业

1范围

DB53/T911.5的本部分给出了焦化企业能源资源计量数据采集与监测相关的术语和定义、采集范

围、采集步骤和采集内容、采集要求、监测内容等信息。

本部分适用于焦化企业能源资源数据的采集与监测，用于满足企业能源管理、能效对标、温室气体

排放核算等活动要求。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T2589综合能耗计算通则

GB17167用能单位能源计量器具配备和管理通则

GB21342焦炭单位产品能源消耗限额

GB29436.4甲醇单位产品能源消耗限额第4部分：焦炉煤气制甲醇

《中国独立焦化企业温室气体排放核算方法与报告指南（试行）》（发改办气候﹝2014﹞2920号）

3术语和定义

下列术语和定义适用于本文件。

3.1

焦化企业

独立焦化企业或钢铁联合焦化企业。

3.2

能源资源计量数据采集与监测

对企业生产界区内的能源资源计量数据、物料计量数据，以及其余相关数据进行采集，并通过通讯

网络传输到信息管理系统，实现可以满足于企业能源管理、能效对标、温室气体排放核算等全过程监测。

3.3

焦化企业生产界区

从原料煤、电力、水等原材料和能源资源经计量进厂开始，经过洗煤、备煤、炼焦、化学产品回收

及深加工等工序，到焦炭、化工产品出厂的整个工艺过程。由生产系统、辅助生产系统和附属生产系统

1

DB53/T911.5—2019

三部分组成。

4采集范围

4.1总则

焦化企业的能源资源数据采集范围以生产界区为边界。

4.2生产系统

4.2.1洗煤

包括原煤的接卸（含解冻）、储存、洗选等。

4.2.2备煤

包括贮煤、配煤、粉碎、煤调湿及系统除尘和煤场损耗等。

4.2.3炼焦

包括炼焦、熄焦和余热锅炉、筛运焦、装煤除尘、出焦除尘、熄焦除尘和筛运焦除尘、余热发电等。

4.2.4化学产品回收及深加工

4.2.4.1化学产品回收

包括冷凝鼓风、煤气洗涤净化、煤焦油回收、氨回收、苯回收、硫回收、脱硫脱氰、脱硫废液提盐、

净煤气回收和焦化酚氰污水处理等。

4.2.4.2化学产品深加工

包括焦炉煤气制甲醇、煤焦油加工等。

4.3辅助生产系统

为生产系统工艺装置配置的工艺过程、设施和设备。包括动力、供电、机修、供水、供气、采暧、

制冷、仪表、计量、成品检验和厂内原料场地以及安全、环保等装置。

4.4附属生产系统

为生产系统专门配置的生产管理和调度指挥系统。包括办公室、中控操作室、休息室、更衣室、澡

堂等设施。

5采集步骤和采集内容

5.1采集步骤

焦化企业能源资源计量数据采集分三个步骤：一是明确生产界区及工艺流程；二是调查能源流向、

主要用能设备及能源计量器具情况；三是识别并确定采集内容。具体步骤参见附录A。

5.2采集内容

2

DB53/T911.5—2019

焦化企业采集内容包括能源资源数据（企业级、工序级、设备级），物料数据及相关数据，具体内

容参见A.3。

6采集要求

6.1数据采集方式

6.1.1自动采集

6.1.1.1采集智能仪表和传感器数据

以配置数据采集器方式采集智能仪表和传感器数据。数据采集器可同时对电能表、水表、燃气表、

热（冷）量表等不同功能智能仪表和电量传感器、流量传感器、温度传感器等不同类型传感器进行数据

采集，并将采集到的数据通过有线或无线方式传输至信息管理系统。

6.1.1.2采集工业控制系统和能源管理系统数据

设有工业自动化控制系统的企业，在符合企业规定的安全要求的前提下，用实时采集方法采集质量、

电量、流量、温度、压力等企业生产过程数据。

若企业已建立能源管理系统，可从能源管理系统采集企业的能源资源数据。

6.1.1.3其他方式

其他方式如使用远程抄表设备。远程抄表设备对计量仪表数据进行采集，并将数据传输至信息管理

系统。

6.1.2人工采集

6.1.2.1移动端采集

通过登录移动端采集软件，扫描计量器具上粘贴的二维码，录入计量器具读数，将数据上传至信息

管理系统。

6.1.2.2手工录入

部分能源种类能耗量、产品产量等无法通过移动端扫码采集的数据，采用手工录入的方式上传数据

至信息管理系统。

6.2数据采集周期

6.2.1数据采集时间相对稳定，以消除因采集时差带来统计数据的不可比性。

6.2.2数据采集周期须满足数据管理与应用的要求，并根据需求配置定时采集周期。

6.3数据有效性

企业按照GB17167的相关规定配备和使用经依法检定（校准）合格的能源计量器具。

移动端扫码采集的数据保持与企业计量器具显示的读数一致；手工录入的数据保持与用于企业生产

核算的数据一致。

7监测内容

3

DB53/T911.5—2019

7.1能源消耗

对企业级能源消耗量、工序级能源消耗量和设备级能源消耗量进行监测。能源消耗量的计算满足

GB/T2589的要求。

7.2能耗指标

对焦炭单位产品能耗指标进行计算和监测，指标的计算满足GB21342的要求。采用焦炉煤气制甲

醇的企业对甲醇单位产品能耗指标进行计算和监测，指标的计算满足GB29436.4的要求。

7.3温室气体排放量

对燃料燃烧排放量、过程排放量、购入/输出的电力和热力产生的排放量进行核算和监测。排放量

的核算满足《中国独立焦化企业温室气体排放核算方法与报告指南（试行）》的要求。

4

DB53/T911.5—2019

AA

附录A

（资料性附录）

焦化企业能源资源计量数据采集示例

A.1明确生产界区及工艺流程

焦化企业生产界区及工艺流程如图A.1所示。

图A.1焦化企业生产界区及工艺流程示意图

A.2调查能源流向、主要用能设备及能源计量器具情况

5

DB53/T911.5—2019

A.2.1能源流向

焦化企业能源流向如图A.2所示。

原煤洗煤备煤

焦炭

电力炼焦

化学产品回收焦炉煤气

燃气

及深加工

焦油

燃油辅助生产系统

粗苯

新水附属生产系统

图例说明：

1、原煤流向；2、洗精煤流向；3、电力流向；4、燃气流向；5、燃油流向；6、新水流向；

7、蒸汽流向；6、煤气流向；7、焦炭流向；8、焦油流向；9、粗苯流向。

图A.2焦化企业能源流向图

A.2.2主要用能设备

焦化企业主要用能设备一览表见表A.1。

表A.1主要用能设备一览表

序设备能源消耗

所属部门设备名称型号规格安装地点用能种类备注

号编号量或功率

1洗煤罗茨鼓风机电力

2洗煤离心式清水泵电力

3备煤破碎机电力

4备煤锤磨机电力

5炼焦焦炉煤炭、燃气

6炼焦推焦捣固车电力

7炼焦消烟除尘车电力

8炼焦除尘拦焦机车电力

9炼焦熄焦车电力

10炼焦离心式鼓风机电力

11炼焦熄焦泵电力

余热余压、

12炼焦锅炉

软水

13炼焦汽轮发电机蒸汽

14化产循环氨水泵电力

6

DB53/T911.5—2019

表A.1（续）

序设备能源消耗

所属部门设备名称型号规格安装地点用能种类备注

号编号量或功率

15化产母液循环泵电力

16化产煤气鼓风机电力

17化产贫液泵电力

18化产富液泵电力

19化产制冷机电力

20化产循环水泵电力

21化产煤气压缩机电力

22化产氧压机电力

23化产氮压机电力

A.2.3能源计量采集点网络图及能源计量器具台账

A.2.3.1煤炭计量采集点网络图及计量器具台账

煤炭计量采集点网络图如图A.3所示，煤炭计量器具一览表见表A.2。

图A.3煤炭计量采集点网络图

表A.2煤炭计量器具一览表

用能单检定周状态（合

序型号准确度
