DB53/T 911.15-2022 能源资源计量数据采集与监测指南 第15部分：建筑卫生陶瓷企业

ICS27.010

CCSF01

53

云南省地方标准

DB53/T911.15—2022

能源资源计量数据采集与监测指南

第15部分：建筑卫生陶瓷企业

2022-05-20发布2022-08-20实施

云南省市场监督管理局发布

DB53/T911.15—2022

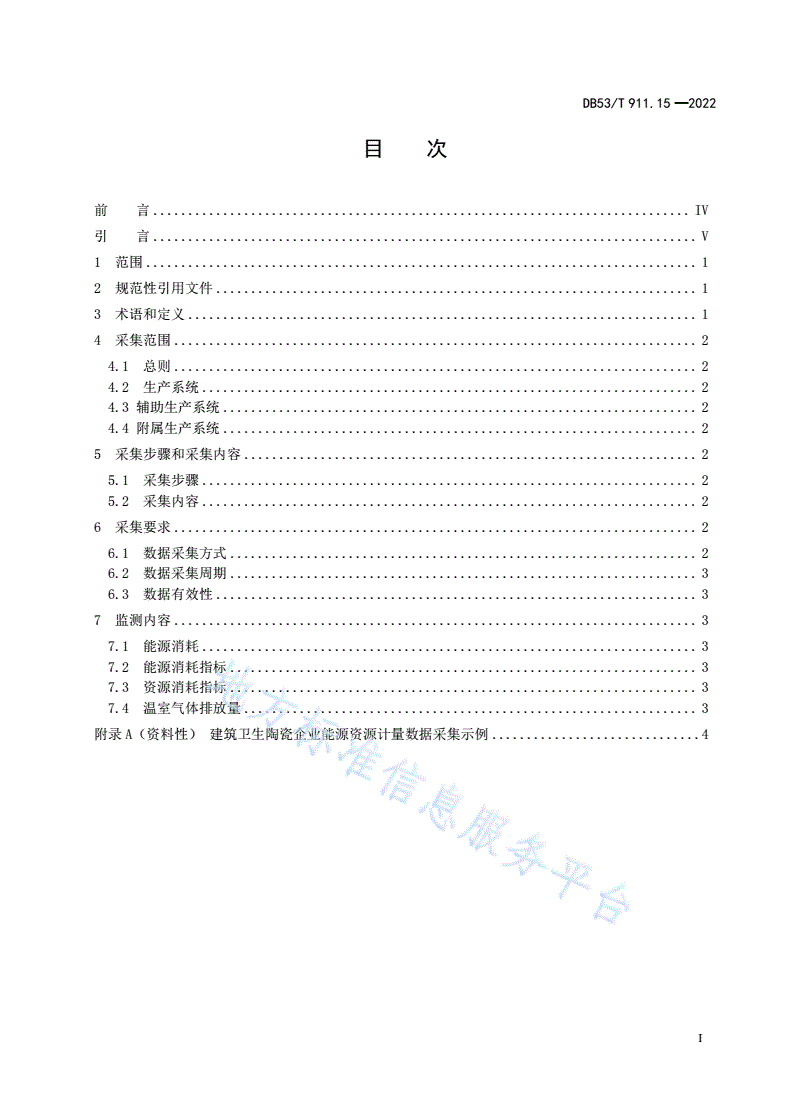

目次

前  言.............................................................................IV

引  言..............................................................................V

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语和定义.........................................................................1

4采集范围...........................................................................2

4.1总则...........................................................................2

4.2生产系统.......................................................................2

4.3辅助生产系统....................................................................2

4.4附属生产系统....................................................................2

5采集步骤和采集内容.................................................................2

5.1采集步骤.......................................................................2

5.2采集内容.......................................................................2

6采集要求...........................................................................2

6.1数据采集方式...................................................................2

6.2数据采集周期...................................................................3

6.3数据有效性.....................................................................3

7监测内容...........................................................................3

7.1能源消耗.......................................................................3

7.2能源消耗指标...................................................................3

7.3资源消耗指标...................................................................3

7.4温室气体排放量.................................................................3

附录A（资料性）建筑卫生陶瓷企业能源资源计量数据采集示例..............................4

I

DB53/T911.15—2022

前  言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

DB53/T911《能源资源计量数据采集与监测指南》与DB53/T1116《用能单位能耗在线监测数据质

量评价》、DB53/T1026《重点用能单位能耗在线监测端系统功能要求》、DB53/T1027《重点用能单位能

耗在线监测平台数据接口规范》共同构成了支撑云南省重点用能单位在线监测系统基础性工作的云南省

地方标准体系。

本文件是DB53/T911《能源资源计量数据采集与监测指南》的第15部分。DB53/T911已经发布了以

下部分：

——第1部分：水泥企业；

——第2部分：黄磷企业；

——第3部分：磷铵企业；

——第4部分：合成氨企业；

——第5部分：焦化企业；

——第6部分：铅锌企业；

——第7部分：铜冶炼企业；

——第8部分：锡冶炼企业；

——第9部分：电解铝企业；

——第10部分：工业硅企业；

——第11部分：甘蔗制糖企业；

——第12部分：制浆造纸企业；

——第13部分：啤酒企业；

——第14部分：复烤卷烟企业；

——第15部分：建筑卫生陶瓷企业；

——第16部分：平板玻璃企业；

——第17部分：电石企业；

——第18部分：数据中心。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由云南省计量测试技术研究院、云南省节能监察中心共同提出。

本文件由云南省节能标准化技术委员会（YNTC11）归口。

本文件起草单位：云南省计量测试技术研究院、云南省节能监察中心、云南省节能协会、云南省标

准化研究院、广州博依特智能信息科技有限公司。

本文件主要起草人：陈丹晖、王亚渝、崔继梅、魏云辉、孙小明、陈雪雷、普麟、徐万成、严斌、

李志娟、柏金昌、李沛昇、杨志嘉、聂曦。

III

DB53/T911.15—2022

引  言

能源计量是节能减排的基石，是提高用能单位能源管理水平的重要基础。2017年9月，国家发展改

革委提出各省（市）要建设本地区能耗在线监测系统来提升能源计量服务节能减排的有效性。为了规范

我省能源资源计量数据采集工作，明确我省用能单位的采集范围、采集步骤和采集内容、采集要求、监

测内容，编制了DB53/T911《能源资源计量数据采集与监测指南》，拟由18个部分构成。

——第1部分：水泥企业。目的在于规范水泥企业能源资源计量数据的采集与监测。

——第2部分：黄磷企业。目的在于规范黄磷企业能源资源计量数据的采集与监测。

——第3部分：磷铵企业。目的在于规范磷铵企业能源资源计量数据的采集与监测。

——第4部分：合成氨企业。目的在于规范合成氨企业能源资源计量数据的采集与监测。

——第5部分：焦化企业。目的在于规范焦化企业能源资源计量数据的采集与监测。

——第6部分：铅锌企业。目的在于规范铅锌企业能源资源计量数据的采集与监测。

——第7部分：铜冶炼企业。目的在于规范铜冶炼企业能源资源计量数据的采集与监测。

——第8部分：锡冶炼企业。目的在于规范锡冶炼企业能源资源计量数据的采集与监测。

——第9部分：电解铝企业。目的在于规范电解铝企业能源资源计量数据的采集与监测。

——第10部分：工业硅企业。目的在于规范工业硅企业能源资源计量数据的采集与监测。

——第11部分：甘蔗制糖企业。目的在于规范甘蔗制糖企业能源资源计量数据的采集与监测。

——第12部分：制浆造纸企业。目的在于规范制浆造纸企业能源资源计量数据的采集与监测。

——第13部分：啤酒企业。目的在于规范啤酒企业能源资源计量数据的采集与监测。

——第14部分：复烤卷烟企业。目的在于规范复烤卷烟企业能源资源计量数据的采集与监测。

——第15部分：建筑卫生陶瓷企业。目的在于规范建筑卫生陶瓷企业能源资源计量数据的采集与

监测。

——第16部分：平板玻璃企业。目的在于规范平板玻璃企业能源资源计量数据的采集与监测。

——第17部分：电石企业。目的在于规范电石企业能源资源计量数据的采集与监测。

——第18部分：数据中心。目的在于规范数据中心能源资源计量数据的采集与监测。

V

DB53/T911.15—2022

能源资源计量数据采集与监测指南

第15部分：建筑卫生陶瓷企业

1范围

本文件给出了建筑卫生陶瓷企业能源资源计量数据采集与监测相关的术语和定义、采集范围、采集

步骤和采集内容、采集要求、监测内容等信息。

本文件适用于建筑卫生陶瓷生产企业能源资源数据的采集与监测，用于满足企业能源管理、能效对

标、温室气体排放核算等活动要求。其他陶瓷企业参照本文件执行。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T2589综合能耗计算通则

GB17167用能单位能源计量器具配备和管理通则

GB21252建筑卫生陶瓷单位产品能源消耗限额

GB/T24851建筑材料行业能源计量器具配备和管理要求

GB/T32151.9温室气体排放核算与报告要求第9部分陶瓷生产企业

云南省用水定额（2019年版经云水发〔2019〕122号发布）

3术语和定义

下列术语和定义适用于本文件。

3.1

建筑卫生陶瓷企业buildingandsanitaryceramicsenterprise

建筑陶瓷和卫生陶瓷的生产企业。

3.2

建筑卫生陶瓷企业生产界区productionboundaryofbuildingandsanitaryceramics

enterprise

从原材料和能源进厂到成品入库的整个生产过程。包括主要生产系统、辅助生产系统和附属生产系

统。

3.3

能源资源计量数据采集与监测dataacquisitionandmonitoringofenergyandresource

measurement

1

DB53/T911.15—2022

对企业生产界区内的能源资源计量数据、物料计量数据，以及其余相关数据进行采集，并通过通讯

网络传输到信息管理系统，实现可以满足于企业能源管理、能效对标、温室气体排放核算等全过程监测。

4采集范围

4.1总则

能源资源数据采集范围为建筑陶瓷企业的生产界区。

4.2主要生产系统

从原材料离开仓库开始到成品入库的生产过程，包括原料制备、成型、干燥、施釉、烧成、冷加工

（冷修、抛光）、包装入库等生产过程。

4.3辅助生产系统

为主要生产系统服务的供电、维修、供水、供气、供热、照明、库房和厂内原料场地以及安全、环

保等装置与设施。

4.4附属生产系统

为主要生产系统和辅助生产系统配置的办公室、休息室、更衣室、职工食堂等。

5采集步骤和采集内容

5.1采集步骤

建筑卫生陶瓷企业能源资源计量数据采集分三个步骤：一是明确生产界区及工艺流程；二是调查能

源流向、主要用能设备及能源计量器具情况；三是识别并确定采集内容。具体步骤见附录A。

5.2采集内容

建筑卫生陶瓷企业采集内容包括能源资源数据（企业级、工序级、设备级），物料数据及相关数据，

具体采集内容示例见附录A中A.3。

6采集要求

6.1数据采集方式

6.1.1自动采集

6.1.1.1设备采集

以配置数据采集器方式采集智能仪表和传感器数据。数据采集器可同时对电能表、水表、天然气表、

热（冷）量表等不同功能智能仪表和电量传感器、流量传感器、温度传感器等不同类型传感器进行数据

采集，并将采集到的数据通过有线或无线方式传输至重点用能单位能耗在线监测系统。

6.1.1.2系统采集

6.1.1.2.1设有工业自动化控制系统的企业，在符合企业规定的安全要求的前提下，用实时采集方法

采集质量、电量、流量、温度、压力等企业生产过程数据，并传输至重点用能单位在线监测系统。

2

DB53/T911.15—2022

6.1.1.2.2若企业已建立在线监测接入端系统，可从接入端系统采集企业的能源资源数据。

6.1.2人工采集

6.1.2.1移动端采集

通过登录移动端采集软件，扫描计量器具上粘贴的二维码，录入计量器具读数，将数据上传至重点

用能单位能耗在线监测系统。

6.1.2.2手工录入

部分能源种类量、产品产量等无法通过移动端扫码采集的数据，采用手工录入的方式上传数据至重

点用能单位能耗在线监测系统。

6.2数据采集周期

6.2.1数据采集时间相对固定，以消除因采集时差带来统计数据的不可比性。

6.2.2数据采集周期须满足数据管理与应用的要求，并根据要求配置定时采集周期。

6.3数据有效性

企业应按照GB17167和GB/T24851的相关规定配备和使用经依法检定（校准）合格的能源计量器具。

移动端扫码采集的数据保持与企业计量器具显示的读数一致；手工录入的数据保持与用于企业生产

核算的数据一致。

7监测内容

7.1能源消耗

对企业级能源消耗量、工序级能源消耗量和设备级能源消耗量进行监测。能源消耗量的计算应满足

GB/T2589的要求。

7.2能源消耗指标

对建筑卫生陶瓷单位产品能耗指标进行计算和监测，指标的计算满足GB21252的要求。

7.3资源消耗指标

对资源消耗指标进行计算和监测，指标的计算满足《云南省用水定额》（2019年版经云水发〔2019〕

122号发布）的要求。

7.4温室气体排放量

对燃料燃烧排放量、过程排放量、购入/输出的电力和热力产生的排放量进行核算和监测。排放量

的核算应满足GB/T32151.9的要求。

3

DB53/T911.15—2022

附录A

（资料性）

建筑卫生陶瓷企业能源资源计量数据采集示例

A.1明确生产界区及工艺流程

建筑陶瓷企业（干压陶瓷砖）生产界区及工艺流程如图A.1所示。

图A.1建筑陶瓷企业生产界区及生产工艺流程图

4

DB53/T911.15—2022

A.2调查能源流向、主要用能设备及能源计量器具情况

A.2.1能源流向

建筑卫生陶瓷企业能源流向如图A.2所示。

图A.2建筑卫生陶瓷企业能源流向图

A.2.2主要用能设备

建筑卫生陶瓷企业主要
