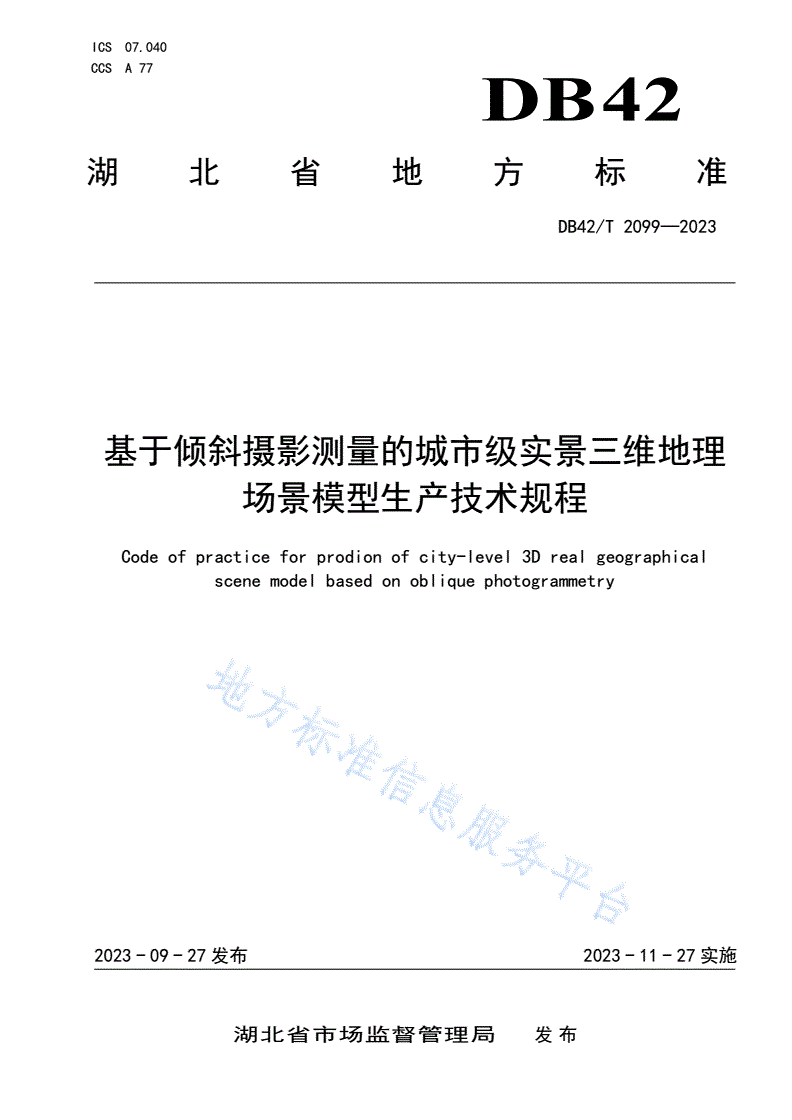

DB42/T 2099-2023 基于倾斜摄影测量的城市级实景三维地理场景模型生产技术规程

ICS07.040

CCSA77

DB42

湖北省地方标准

DB42/T2099—2023

基于倾斜摄影测量的城市级实景三维地理

场景模型生产技术规程

Codeofpracticeforprodionofcity-level3Drealgeographical

scenemodelbasedonobliquephotogrammetry

2023-09-27发布2023-11-27实施

湖北省市场监督管理局发布

DB42/T2099—2023

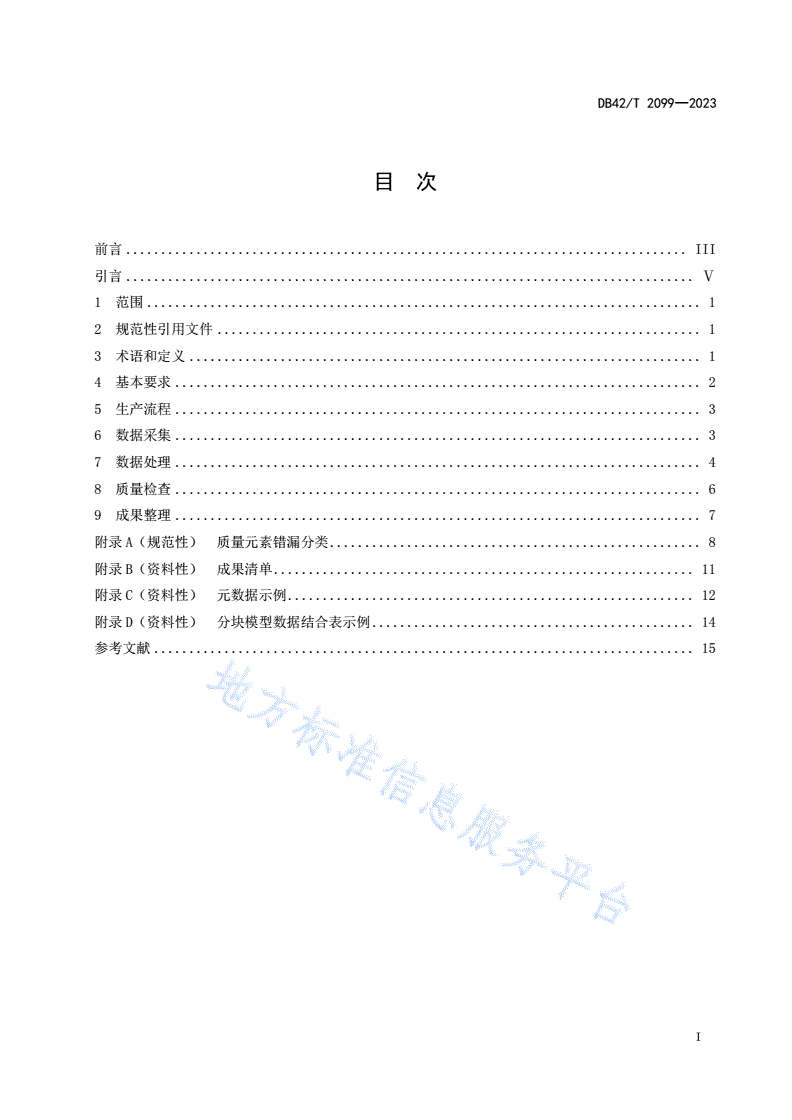

目次

前言................................................................................III

引言.................................................................................Ⅴ

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语和定义.........................................................................1

4基本要求...........................................................................2

5生产流程...........................................................................3

6数据采集...........................................................................3

7数据处理...........................................................................4

8质量检查...........................................................................6

9成果整理...........................................................................7

附录A（规范性）质量元素错漏分类.....................................................8

附录B（资料性）成果清单............................................................11

附录C（资料性）元数据示例..........................................................12

附录D（资料性）分块模型数据结合表示例..............................................14

参考文献.............................................................................15

I

DB42/T2099—2023

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由湖北省地理国情监测中心提出。

本文件由湖北省自然资源厅归口。

本文件起草单位：湖北省地理国情监测中心、武汉大学、武汉大势智慧科技有限公司、武汉讯图

科技有限公司、武汉追月信息技术有限公司、武汉市勘察设计有限公司、武汉中测晟图遥感技术有限

公司、湖北省航测遥感院、湖北省测绘工程院、湖北省标准化与质量研究院。

本文件主要起草人：赖旭东、何丽华、洪亮、黄先锋、於新国、成亦铭、谢坤、乐黎明、安永强、

郑安武、周志诚、李雪梅、邹崇尧、谢秋琪、张士柱、付晓娟、吕竞帆、张文婷、范志成、程会平、

向浩、贾继鹏、赵祺、姜楠。

本文件实施应用中的疑问，可咨询湖北省自然资源厅，联系电话：027-87311026，邮箱：

hbsdlgqjczx@163.com；对本文件的有关修改意见建议请反馈至湖北省地理国情监测中心，联系电话：

027-87311028，邮箱：hbsdlgqjczx@163.com。

III

DB42/T2099—2023

引言

实景三维地理场景模型是地物地貌的三维空间及专题信息的数字化表达，目前已成为一种新型测

绘地理信息成果。实景三维地理场景模型分为地形级、城市级和部件级。倾斜摄影测量技术是城市级

地理场景生产的技术之一，为提高利用倾斜摄影测量技术生产城市级实景三维地理场景模型成果水平，

保障湖北省城市级实景三维地理场景模型生产过程规范化和成果质量标准化，特制定本文件。

V

DB42/T2099—2023

基于倾斜摄影测量的城市级实景三维地理场景模型生产技术规程

1范围

本文件规定了利用倾斜摄影测量技术生产城市级实景三维地理场景模型的基本要求、生产流程、

数据采集、数据处理、质量检查、成果整理的要求。

本文件适用于基于倾斜摄影测量的城市级实景三维地理场景模型生产过程。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文

件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适

用于本文件。

GB/T23236数字航空摄影测量空中三角测量规范

GB/T39610倾斜数字航空摄影技术规程

CH/T1001测绘技术总结编写规定

CH/T1004测绘技术设计规定

CH/T3006数字航空摄影测量控制测量规范

CH/T9024三维地理信息模型数据产品质量检查与验收

3术语和定义

下列术语和定义适用于本文件。

实景三维three-dimensionalrealscene;3Drealscene;3DRS

对一定范围内人类生产、生活和生态空间的位置、几何形态、纹理影像和属性信息进行时序化的

三维数字空间描述及表达。

地理场景geographicalscene

一定区域范围内连续成片、反映现实世界地理空间位置和形态的地理信息数据。

实景三维地理场景模型3Drealgeographicalscenemodel

一种表达实景三维地理场景的网状结构模型。

城市级实景三维地理场景模型city-level3Drealgeographicalscenemodel

垂直影像地面分辨率优于0.2m的实景三维地理场景模型。

倾斜摄影测量obliquephotogrammetry

通过飞行平台搭载相机从多个不同的视角同步采集地表影像，获取到丰富的地表信息用于测绘产

品生产的技术。

1

DB42/T2099—2023

4基本要求

时空基准

4.1.1空间参考系

平面坐标系统宜采用2000国家大地坐标系。当采用依法批准的独立坐标系时应与2000国家大地坐

标系建立转换关系。

高程基准宜采用1985国家高程基准。当采用依法批准的其他高程基准时应与1985国家高程基准建

立转换关系。

4.1.2时间参考系

时间应采用公历纪元和北京时间。

成果分级

成果分为Ⅰ级、Ⅱ级、Ⅲ级三个级别，成果分级标准见表1。

表1成果分级

单位为米

级别Ⅰ级Ⅱ级Ⅲ级

垂直影像地面分辨率优于0.02（含）优于0.05（含）优于0.2（含）

成果数据类型及数据格式

成果主要包括几何数据、纹理影像和元数据。成果数据类型及数据格式应符合表2的规定。

表2成果数据类型及数据格式

数据类型数据格式

几何数据OSGB/OBJ/3DTiles等

不带Alpha通道JPG/PNG/TIF等

纹理影像

带Alpha通道TGA/PNG/TIF等

元数据XML/XLS/TXT等

精度指标

模型位置精度应满足表3的规定，2倍中误差为限差。

表3位置精度

单位为米

级别平面位置中误差高程中误差

Ⅰ级0.100.11

2

DB42/T2099—2023

表3位置精度（续）

单位为米

级别平面位置中误差高程中误差

Ⅱ级0.250.15

Ⅲ级0.600.50

纹理影像质量

纹理影像质量要求如下：

a)纹理影像地面分辨率与垂直影像保持一致，见表1；

b)纹理影像应源于真实影像数据；

c)纹理影像应清晰，层次丰富，反差适中，色调柔和；

d)不应有云、云影、烟、大面积反光、污点等缺陷；

e)纹理影像宜保证地理场景的完整性和美观性。

5生产流程

生产流程见图1。

倾斜摄影像控点布设与测量近地面补充采集

数据采集

模型构建

数据处理

模型整饰

质量检查

不合格

合格

成果整理

图1生产流程图

6数据采集

倾斜摄影

参照GB/T39610的规定执行，还应满足以下要求：

a)摄区内最高点满足重叠度要求；

3

DB42/T2099—2023

b)摄区内最低点满足地面分辨率要求；

c)难以同时满足重叠度和地面分辨率要求时，分区摄影；

d)航线敷设超过范围线一个相对航高值；

e)对高层建筑密集区，纵横交叉敷设或加大航向旁向重叠度，并保证在正午前后1h内摄影。

像控点布设与测量

参照CH/T3006的规定执行。

近地面补充采集

宜满足以下要求：

a)避免光照环境对所拍对象颜色的影响，不出现偏色；

b)近距离环拍影像重叠度≥60%；

c)车载全景影像按距离触发方式采集，间距≤10m；

d)同步获取影像曝光点的位置和姿态信息；

e)近地面补采影像与倾斜影像进行联合空中三角测量。

7数据处理

模型构建

7.1.1区域网光束法空中三角测量

参照GB/T23236的规定执行，还应满足以下要求：

a)参与解算的像片与导入的全部原始像片的比率≥80%；

b)剔除包含粗差点的像片后，每个点至少有25张刺点像片，每个镜头像片数量宜平均，困难情

况下可放宽至20张刺点像片；

c)区域网光束法空中三角测量结束后，像控点、检查点中误差满足表4的规定，困难地区可放

宽至1.5倍。

表4像控点、检查点中误差

单位为米

级别点别平面位置中误差高程中误差

像控点0.060.08

Ⅰ级

检查点0.100.10

像控点0.130.11

Ⅱ级

检查点0.180.15

像控点0.300.20

Ⅲ级

检查点0.500.28

7.1.2模型重建

模型重建宜符合以下规定：

4

DB42/T2099—2023

a)以分块形式进行模型重建时，基础测绘按基础地理实体位置码网格剖分规则进行分块，非基

础测绘按基础地理实体位置码网格剖分规则进行分块或按自定义分块；

b)按照基础地理实体位置码网格剖分规则分块时，分块命名为基础地理实体位置码；

c)自定义分块命名规则为“前缀_行序号_列序号”。前缀宜为“Tile”；行序号、列序号根据

指定原点以X、Y轴正方向为增长方向顺序编号，长度宜为3位及以上，编号前加“+”代表

正方向、“-”代表负方向，如“Tile_-002_+056”或“Tile_-156_-123”；

d)模型在测区内无分块缺失、冗余；

e)模型无纹理缺失；

f)多源数据融合重建时，以位置精度高的数据源为准。

模型整饰

7.2.1模型整饰分类

实景三维地理场景模型整饰包括几何形状整饰和纹理整饰。几何形状整饰主要针对悬浮物、扭曲、

拉花、变形、粘连、孔洞等问题的整饰。纹理整饰主要针对色彩、亮度、对比度及纹理的模糊、色差

等问题的整饰。

7.2.2Ⅲ级模型整饰

Ⅲ级模型整饰应符合以下规定。

a)整体：

1)无明显孔洞；

2)不应存在悬浮物；

3)无纹理映射错误；

4)外边缘应裁切整齐；

5)色彩真实，无明显色差。

b)水域：

1)静止水面平整，流动水域水面高程自高到低平缓过渡，且与周围地形地物高程之间的关

系正确、合理；

2)水岸分界明显，过渡自然。

c)植被：

1)保留古树名木等重要植被；

2)去除非大面积粘连悬浮植被；

3)删除不完整树干。

d)道路。除了内部道路及城市辅路外的道路均应按以下要求处理：

1)路面无重叠三角面；

2)去除路面破损车辆；

3)去除道路高程异常；
