GB/T 25108-2010 三维CAD软件功能规范

ICS35.240.50才—r、

“OB

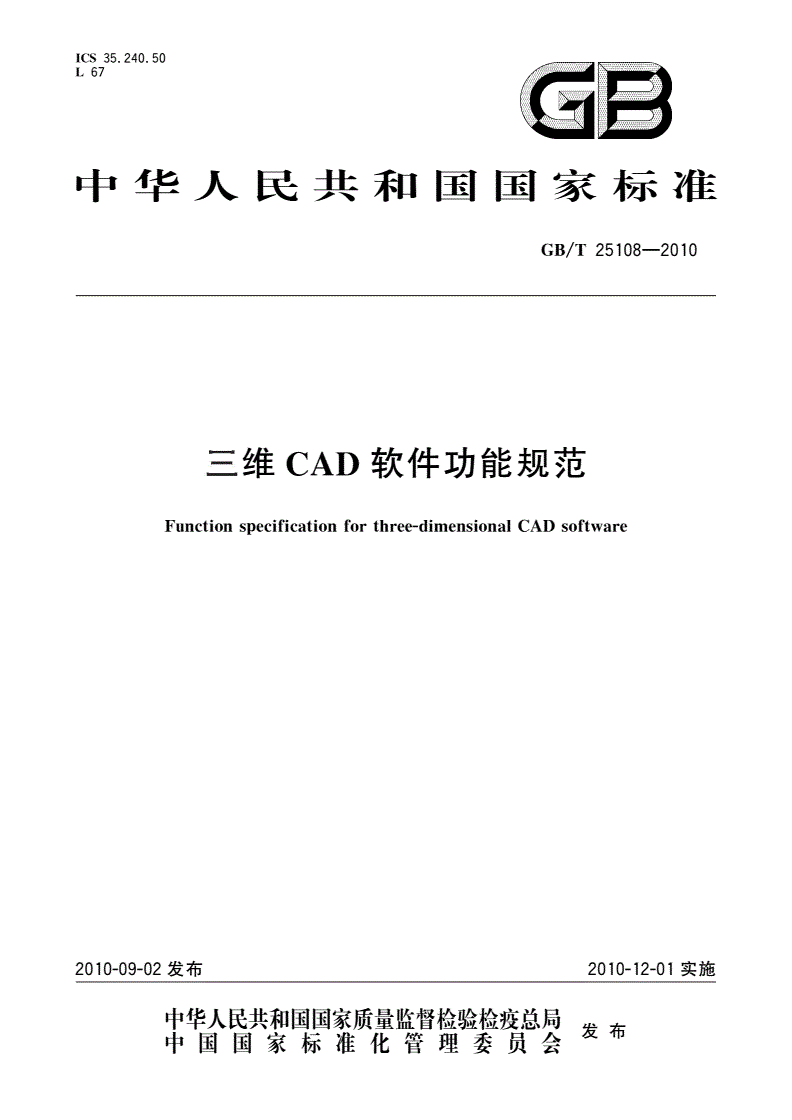

中华人民共和国国彖标准

GB/T25108—2010

三维CAD软件功能规范

Functionspecificationforthree-dimensionalCADsoftware

2010-09-02发布2010-12-01实施

GB/T25108—2010

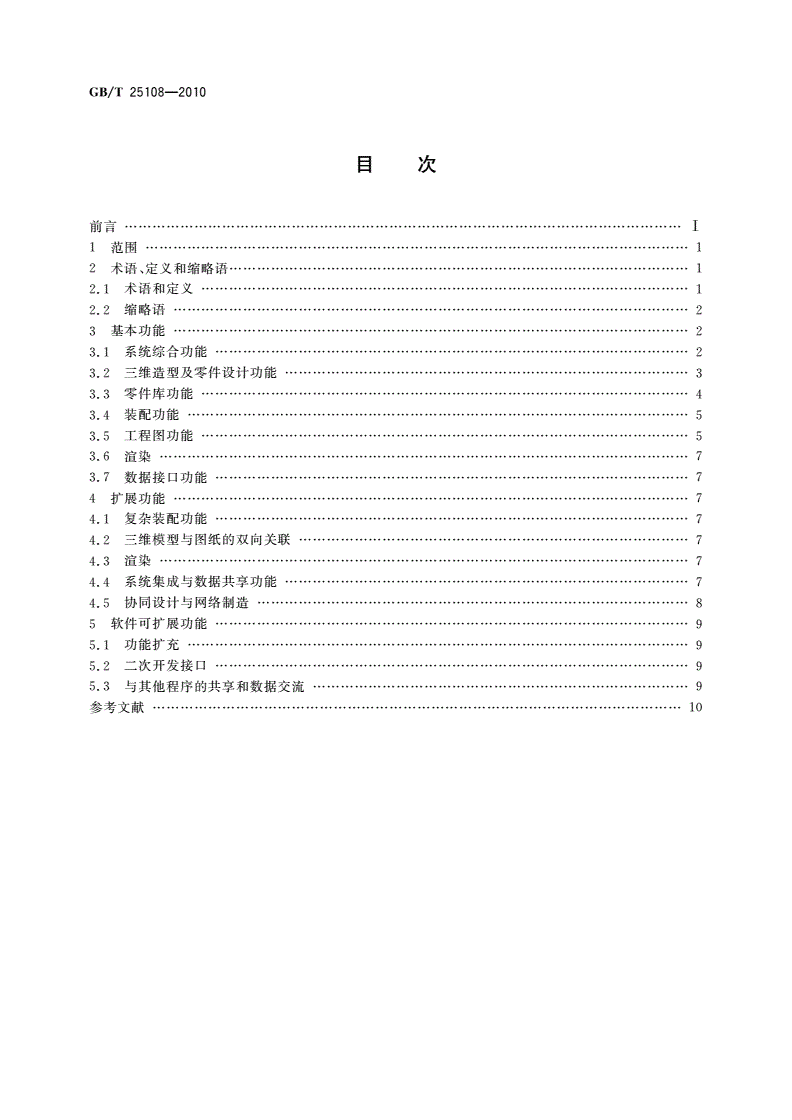

目次

刖有I

1范1

2术语、定义和缩略语1

2.1术语和定义1

2.2缩略语2

3基本功能2

3.1系统综合功能2

3.2三维造型及零件设计功能3

3.3零件库功能4

3.4装配功能5

3.5工程图功能5

3.6渲染7

3.7数据接口功能7

4扩展功能7

4.1复杂装配功能7

4.2三维模型与图纸的双向关联7

4.3渲染7

4.4系统集成与数据共享功能7

4.5协同设计与网络制造8

5软件可扩展功能9

5.1功能扩充9

5.2二次开发接口9

5.3与其他程序的共享和数据交流9

参考文献10

GB/T25108—2010

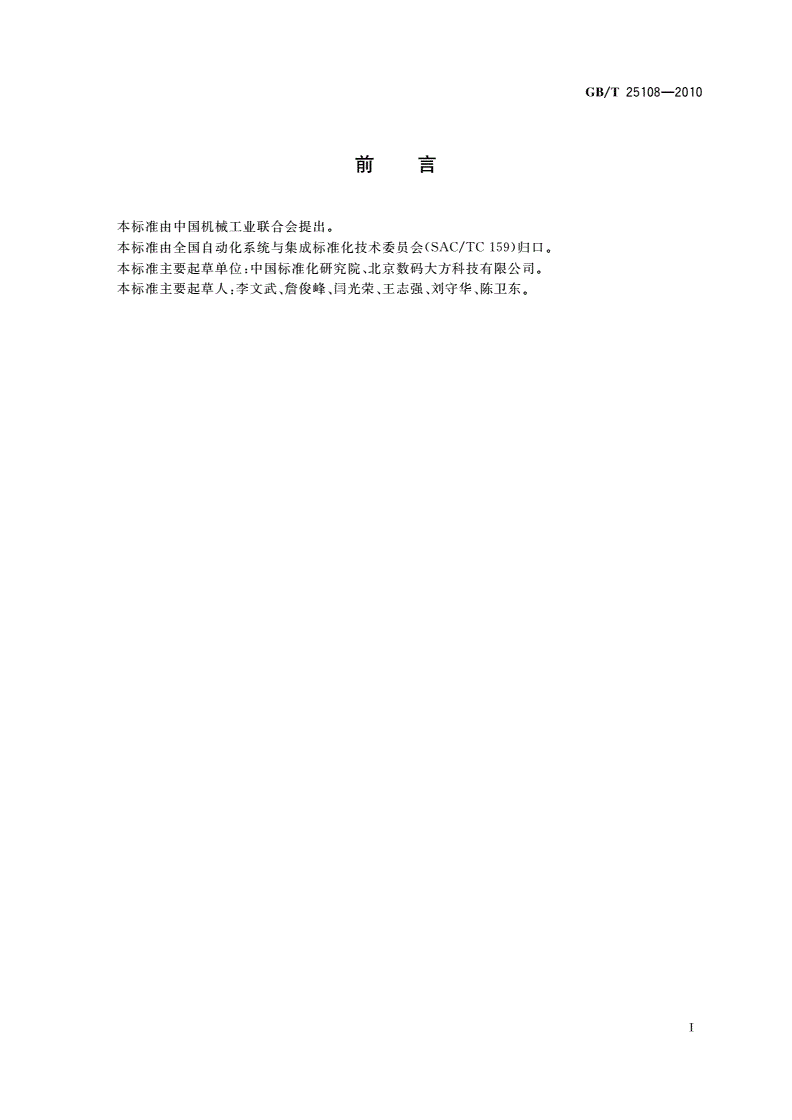

前言

本标准由中国机械工业联合会提出。

本标准由全国自动化系统与集成标准化技术委员会(SAC/TC159)归口。

本标准主要起草单位：中国标准化研究院、北京数码大方科技有限公司。

本标准主要起草人:李文武、詹俊峰、闫光荣、王志强、刘守华、陈卫东。

GB/T25108—2010

三维CAD软件功能规范

1范

本标准规定了三维CAD软件的基本功能、扩展功能等。

本标准适用于三维CAD软件的开发、选型和测评。

2术语、定义和缩略语

2.1术语和定义

下列术语和定义适用于本标准。

2.1.1

装配assembling

把组成产品的所有零件和部件按一定顺序组装起来，构成一个满足特定功能要求的产品。

2.1.2

装配约束assemblingrestriction

装配零件和部件之间的各种约束，通过对零件和部件之间添加装配约束，使设计好的零件方便地装

配在一起。

示例：配合、对准角度、相切、插入等。

2.1.3

布尔运算booleanoperation

用于CAD的代数或符号逻辑计算式，以扩充设计规则检查程序和简化几何图形的设计。

2.1.4

有界曲面boundedsurface

描述了一个物体的几何表面，包括表面上相应的孔、型腔、凸台或其他类似形状以及投影在表面上

的任何复杂边界曲线。

2.1.5

数据接口datainterface

与另一系统进行数据交换或通信的部分。

2.1.6

标注dimensioning

在二维图形和三维模型中按国家标准要求，标出形体各部分尺寸和其他属性。

2.1.7

特征造型featuremodeling

在实体造型的基础上，把特征作为产品零件定义的基本单元，将零件描述为特征的集合，包括形状

特征、精度特征、材料特征和其他相关特征。

2.1.8

物性分析mass-propertiesanalysis

CAD系统的一种功能，它能自动计算正被设计的三维零件的物理丁程信息。

示例：周长、面积、重心和惯性矩等。

2.1.9

零件库partlibrary

能够生成所标识的零件信息的数据集以及与之相关的管理程序。

1

GB/T25108—2010

2.1.10

渲染rendering

在产品的几何模型上附加一定的材质、纹理、色彩及图案，并加上光源、风力和重力等，通过计算机

的计算生成具有真实感效果的图形。

2.1.11

参数化草图sketch

用一组几何约束和一组参数来约束图形的几何元素之间的关系和尺寸，不同的参数值驱动产生不

同大小的、拓扑关系不变的几何图形，通过调整参数来修改和控制图形几何形状。

2.1.12

实体造型solidmodeling

在曲面模型的基础上采用实体的方法表示形体。

2.1.13

曲面surface

构成零件的基本面称作曲面，它可以伸出零件的实际轮廓之外。该面的边界通常由“简单的”解析

曲线构成，一般用作带有复杂边界曲线的有界曲面。

2.1.14

曲面造型surfacemodeling

在线框造型的基础上增加面的信息，利用平面和曲面来表示形体。它为形体提供了更多的几何信

息，可以实现自动消除隐藏线和隐藏面以及数控加工程序计算。

2.1.15

三维CADthreedimensioncomputeraideddesign；3D-CAD

以三维数据模型为基础的计算机辅助设计。

2.1.16

线框造型wireframemodeling

由有限个空间点以及满足一定拓扑关系的成对点之间相连的线(直线或曲线)构成的三维几何模型。

2.2缩略语

下列缩略语适用于本标准：

CAD计算机辅助设计(ComputerAidedDesign)

CAE计算机辅助T".程(ComputerAidedEngineering)

CAM计算机辅助制造(ComputerAidedManufacturing)

CAPP计算机辅助工艺规划(ComputerAidedProcessPlaning)

ERP企业资源规划(EnterpriseResourcePlaning)

PDM产品数据管理(ProductDataManagement)

RPM快速原型制造(RapidPrototypinManufacturing)

3基本功能

3.1系统综合功能

3.1.1设备驱动功能

能驱动绘图机、打印设备等。

3.1.2用户界面

用户界面应具备下列功能：

a)文字或图符菜单、下拉式菜单、动态弹出式菜单、文字或图符菜单面板、对话框、命令语言、数字

化仪、鼠标器、功能键、快捷键、提示信息、出错信息、帮助信息；

2

GB/T25108—2010

b）动态导航功能（关键点提示、辅助线提示、导航模式选择）；

c）资源库窗口、元素操作手柄；

d）用户界面定制。

3.1.3图形显示功能

图形显示功能应包括：

a）视像定义与修改、多视口显示、动态显示、视图的管理、透明命令、图形缩放（ZOOM）、图形

曳移；

b）曲面和线框图显示及轮廓图显示；

c）实体及特征的真实图与简图显示（简图用于二维及三维布置）；

d）正投影图、轴测图、透视图、剖切图；

e）消隐图（隐藏线用虚线、其他颜色或不显示）；

f）渲染图
