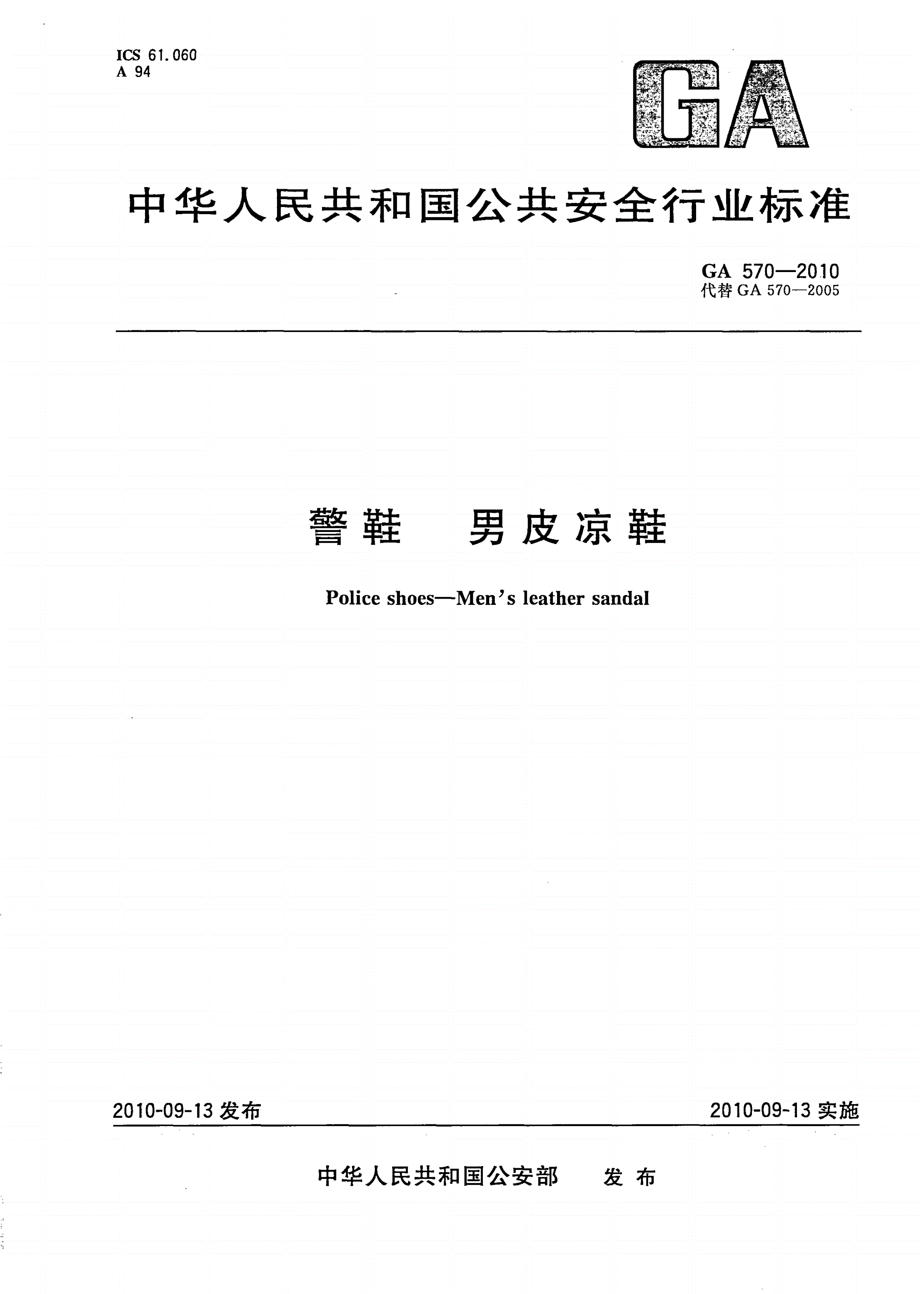

GA 570-2010 警鞋 男皮凉鞋

ICS61.060

A94

中华人民共和国公共安全行业标准

—

GA5702010

代替—

GA5702005

警鞋男皮凉鞋

—’

PoliceshoesMensleathersandal

ㅤㅤㅤㅤ

2010-09-13发布2010-09-13实施

中华人民共和国公安部发布

—

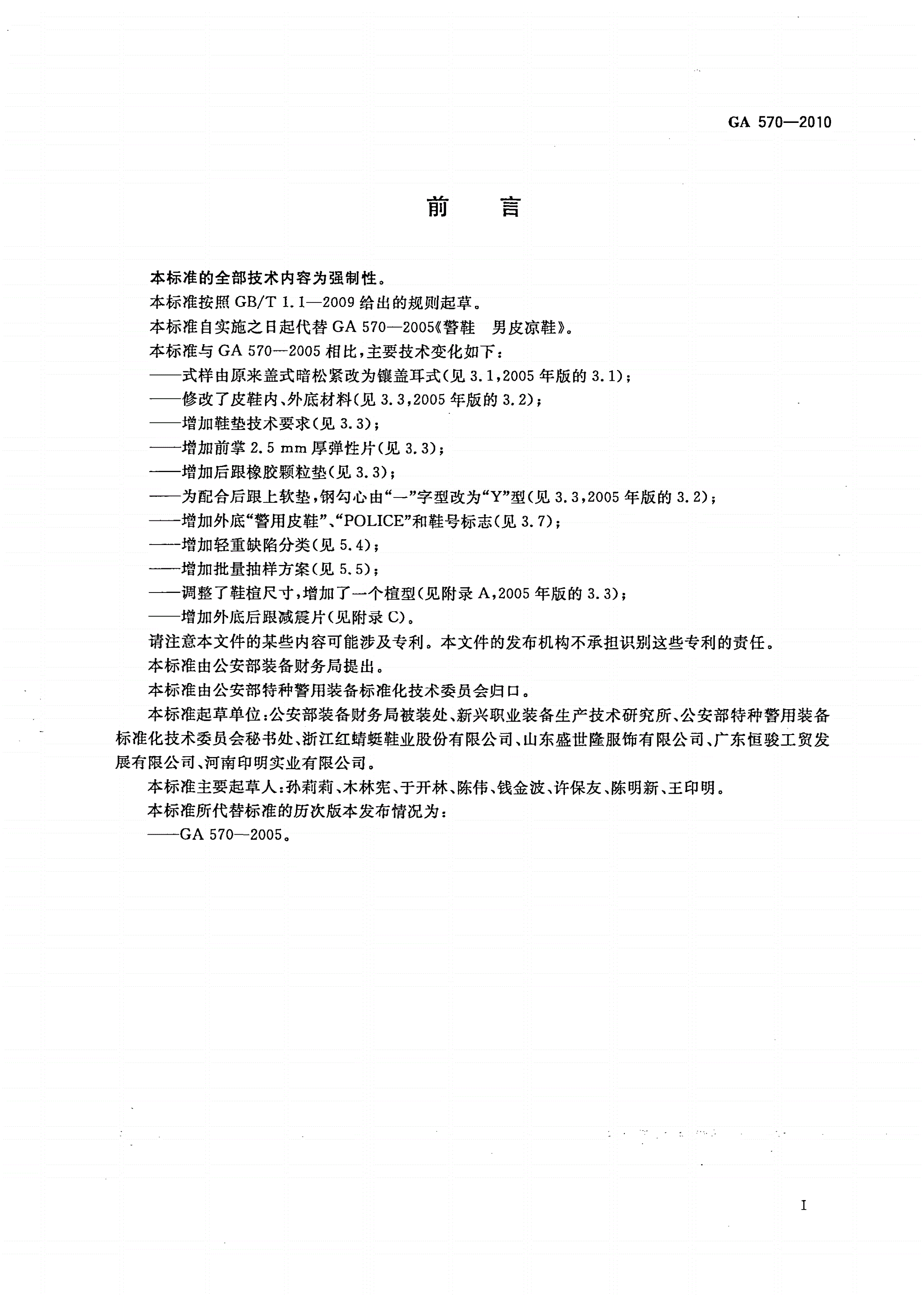

GA5702010

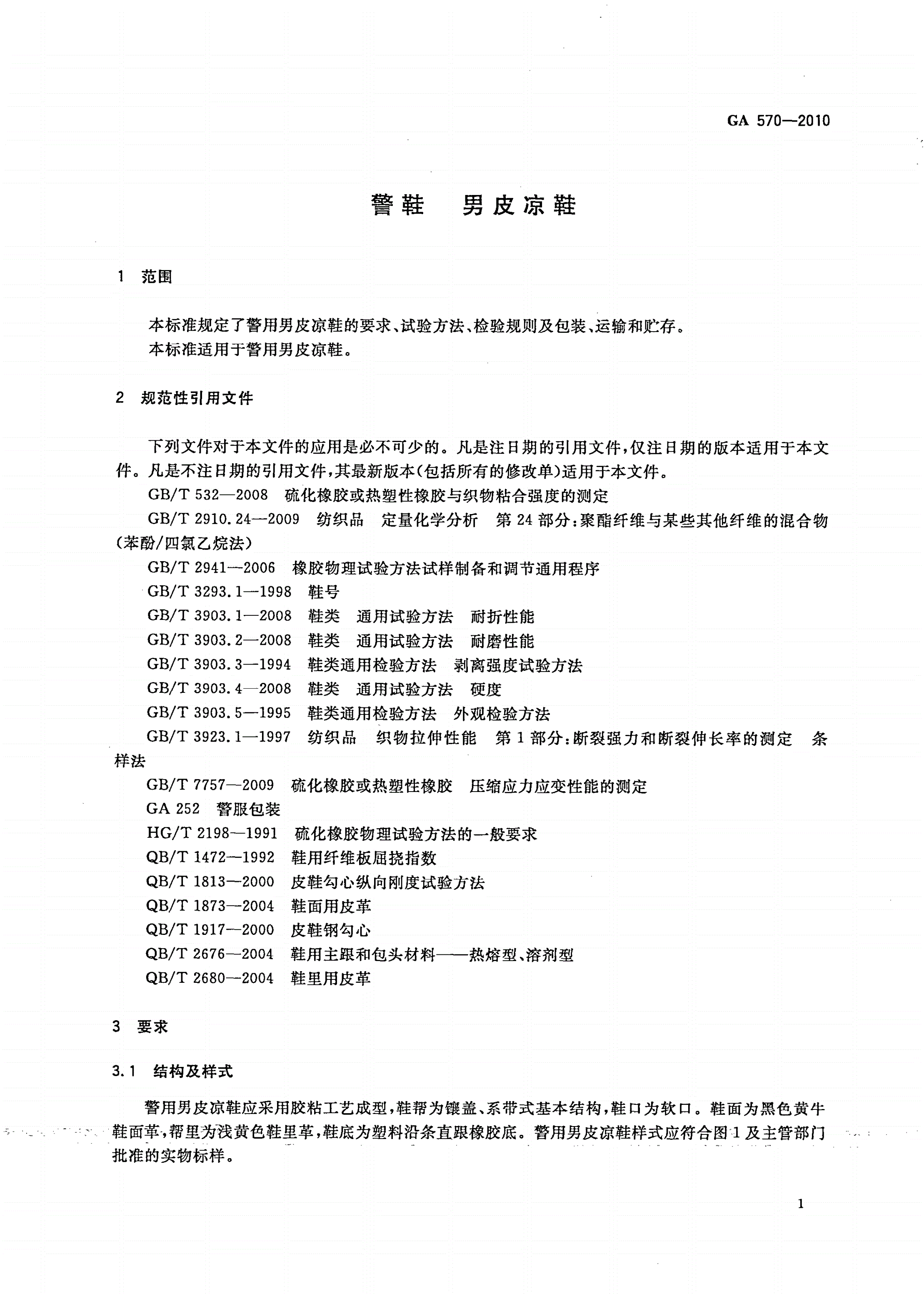

警鞋男皮凉鞋

1范围

、、、。

本标准规定了警用男皮凉鞋的要求试验方法检验规则及包装运输和贮存

本标准适用于警用男皮凉鞋。

2规范性引用文件

。,

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,()。

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

/—硫化橡胶或热塑性橡胶与织物粘合强度的测定

GBT5322008

/—:

纺织品定量化学分析第部分聚酯纤维与某些其他纤维的混合物

GBT2910.24200924

(/)

苯酚四氯乙烷法

/—橡胶物理试验方法试样制备和调节通用程序

GBT29412006

/—鞋号

GBT3293.11998

/—鞋类通用试验方法耐折性能

GBT3903.12008

/—鞋类通用试验方法耐磨性能

GBT3903.22008

/—ㅤㅤㅤㅤ

鞋类通用检验方法剥离强度试验方法

GBT3903.31994

/—鞋类通用试验方法硬度

GBT3903.42008

/—鞋类通用检验方法外观检验方法

GBT3903.51995

/—:

纺织品织物拉伸性能第部分断裂强力和断裂伸长率的测定条

GBT3923.119971

样法

/—硫化橡胶或热塑性橡胶压缩应力应变性能的测定

GBT77572009

GA252警服包装

/—硫化橡胶物理试验方法的一般要求

HGT21981991

/—鞋用纤维板屈挠指数

QBT14721992

/—皮鞋勾心纵向刚度试验方法

QBT18132000

/—鞋面用皮革

QBT18732004

/—皮鞋钢勾心

QBT19172000

/————、

QBT26762004鞋用主跟和包头材料热熔型溶剂型

/—鞋里用皮革

QBT26802004

3要求

3.1结构及样式

,、,。

警用男皮凉鞋应采用胶粘工艺成型鞋帮为镶盖系带式基本结构鞋口为软口鞋面为黑色黄牛

,,。及主管部门

鞋面革帮里为浅黄色鞋里革鞋底为塑料沿条直跟橡胶底警用男皮凉鞋样式应符合图1

批准的实物标样。

1

—

GA5702010

图警用男皮凉鞋外观样式

1

3.2号型规格

/—,,

警用男皮凉鞋参照规定了从共个号常用的号型尺寸楦型分

3.2.1GBT32932007240~29011

,。,。

为二型和二型半各号楦型尺寸参见附录A超出常用号型的可根据需要按号型等差增加

警用男皮凉鞋常用号型成品尺寸应符合表规定。

3.2.21

表1警用男皮凉鞋成品尺寸单位为毫米

()()

鞋号前帮围高后帮高外底长二型外底长二型半前跷

ㅤㅤㅤㅤ

24070.0270.0275.0

21.0

24571.0275.0280.0

25072.0280.0285.0

22.0

25573.0285.0290.0

26074.0290.0295.0

23.0

26575.0295.0300.015.0

27076.0300.0305.0

24.0

27577.0305.0310.0

28078.0310.0315.0

25.0

28579.0315.0320.0

29026.080.0320.0325.0

公差()

±1.01.03.02.0

互差—1.52.01.0

3.3鞋用主要材料规格及用途

、。

警用男皮凉鞋鞋帮鞋底主要用料规格及用途应符合表规定

2

2

—

GA5702010

、

表2鞋帮鞋底主要用料规格及用途

材料名称规格要求用途说明

/—、、、

黑色黄牛未打孔前应符合QBT1873前帮盖前帮围后帮

厚度1.2mm~1.5mm—

、

鞋面革2004中二型革要求后条皮鞋舌

、、

浅黄色鞋厚度0.7mm~1.0mm应符合/—头层前帮里后帮里鞋舌里、、,

QBT26802004猪牛羊革均可

里革皮要求后跟里绒面向外

后跟里、

厚度0.9mm~1.0mm鞋垫面皮

溶剂型化厚度1.0mm~1.3mm符合/—中内包头

QBT267620044.3

—

学片厚度1.4mm~1.6mm要求主跟

屈挠指数大于等于,

2.9汉麻纤

汉麻纤

—

厚度:内底

1.7mm~1.9mm维板麻纤维含量大于等于

维板

、

60%不应添加胶粘剂

鞋用纤维

厚度2.4mm~2.6mm屈挠指数大于等于2.9半内底置于内底之下

纸板

黑色29.5tex×3单线断裂强力大于等于2450cN/缝帮面线—

涤纶线

50cm—

、

杏黄29.5tex×3后帮里拼接缝帮底线

,—

鞋带黑色长750mm±30mm断裂强力大于等于300N系鞋

抗弯刚度应符合/—

QBT1917

钢勾心Y形支撑—

2000要求

ㅤㅤㅤㅤ

,

成型按标样前掌厚度

、,、

鞋里革海绵复合粘贴牢固

鞋垫3.5mm±0.5mm后跟提高舒适度按样板打孔

平整

厚度6.5mm±0.5mm

,

重叠组合压缩位移5.5mm~

颗粒垫参见附录B后跟缓冲—

6.7mm

()—

弹性片厚度硬度邵氏度度前掌复填

2.5mm±0.2mmA24~30

橡胶外底—应符合附录的要求鞋底—

C

3.4一般要求

3.4.1制帮

,。

3.4.1.1接缝处片边应成顺坡形

,,。

3.4.1.2帮面折边及鞋眼处应放置加强带按样板折边宽度大于等于4mm

鞋帮部件折边厚度应符合表规定。

3.4.1.33

表3鞋帮部件折边厚度单位为毫米

部位厚度公差

+0.1

,

前帮盖鞋耳上口1.7

0

+0.1

,

外包跟鞋耳下口1.5

0

3

—

GA5702010

缝帮应符合表要求。

3.4.1.44

表4缝帮要求

//(/)

线道距边mm针码针20mm

工序缝制要求

要求公差要求

接缝前帮盖与前帮围前帮盖压前帮围并线二道第道

11.0

接缝前帮围与后中帮后中帮压前帮围并线二道第道1.2

1

接缝后包跟与后中帮后包跟压后中帮并缝二道第道

11.0+0.1

缝后包跟下口后包跟下口缝线一道1.0

接缝后帮里与后跟里后跟里压后帮里缝线一道1.0

9~10

缝鞋舌里贴合鞋舌与鞋舌里缝线一道2.0±0.2

接缝鞋舌前帮盖压鞋舌缝线一道1.2

缝后中帮装饰线后中帮内外怀缝装饰线二道按划线样板

±0.1

翻缝上口鞋耳后部后中帮与后帮里后跟里对缝一道1.5

缝鞋耳上口鞋耳与帮里重叠缝线一道1.5

:。

注并线为第二道线与第一道线间隔1.0mm平行缝制

3.4.1.5鞋帮缝接宽度应大于等于8mm。

:,、。

打鞋眼每面鞋耳应按样板各打直径的鞋眼个排列均匀安装牢固

3.4.1.6ϕ3mm3

ㅤㅤㅤㅤ

,,。

3.4.1.7各处线头应剪净里边修齐不得超出面边

3.4.2制底

制底应符合表要求。

5

表5制底要求

工序要求

、

片底料主跟内包头上口及半内底前端片顺坡形
