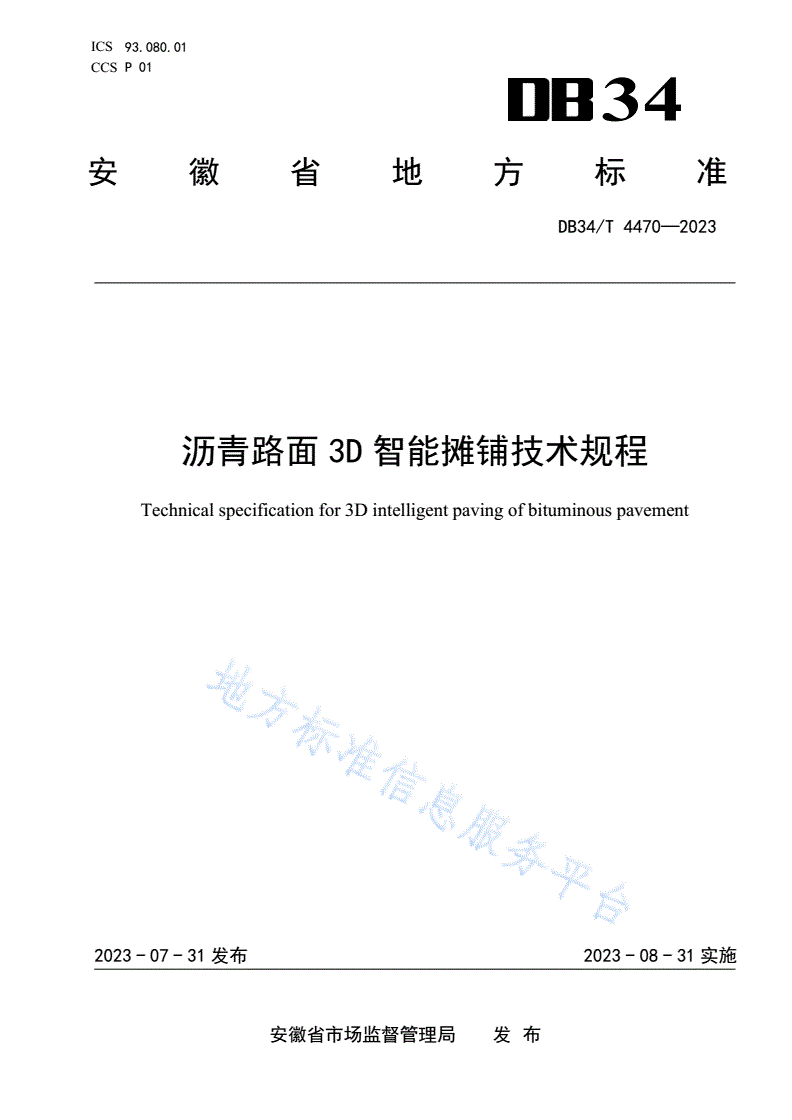

DB34/T 4470-2023 沥青路面3D智能摊铺技术规程

ICS93.080.01

CCSP01

34

安徽省地方标准

DB34/T4470—2023

沥青路面3D智能摊铺技术规程

Technicalspecificationfor3Dintelligentpavingofbituminouspavement

2023-07-31发布2023-08-31实施

安徽省市场监督管理局发布

DB34/T4470—2023

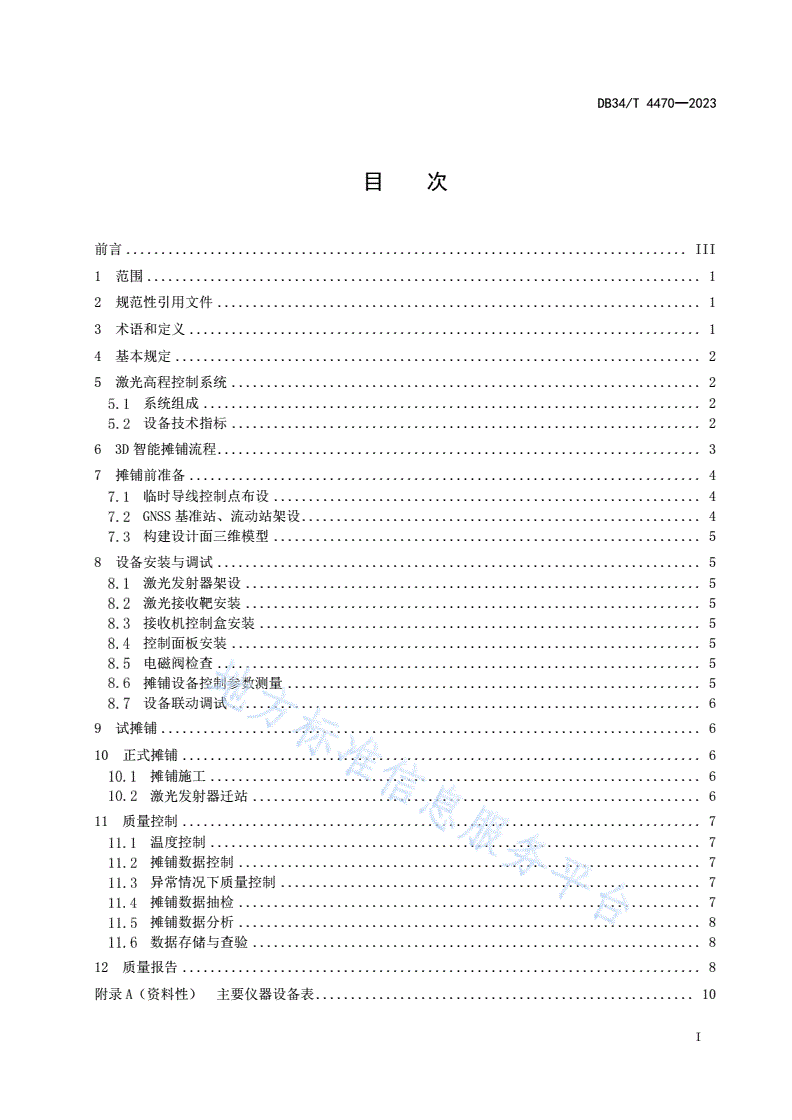

目次

前言................................................................................III

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语和定义.........................................................................1

4基本规定...........................................................................2

5激光高程控制系统...................................................................2

系统组成.......................................................................2

设备技术指标...................................................................2

63D智能摊铺流程.....................................................................3

7摊铺前准备.........................................................................4

临时导线控制点布设.............................................................4

GNSS基准站、流动站架设.........................................................4

构建设计面三维模型.............................................................5

8设备安装与调试.....................................................................5

激光发射器架设.................................................................5

激光接收靶安装.................................................................5

接收机控制盒安装...............................................................5

控制面板安装...................................................................5

电磁阀检查.....................................................................5

摊铺设备控制参数测量...........................................................5

设备联动调试...................................................................6

9试摊铺.............................................................................6

10正式摊铺..........................................................................6

摊铺施工......................................................................6

激光发射器迁站................................................................6

11质量控制..........................................................................7

温度控制......................................................................7

摊铺数据控制..................................................................7

异常情况下质量控制............................................................7

摊铺数据抽检..................................................................7

摊铺数据分析..................................................................8

数据存储与查验................................................................8

12质量报告..........................................................................8

附录A（资料性）主要仪器设备表......................................................10

I

DB34/T4470—2023

附录B（资料性）激光发射器校正记录表................................................11

附录C（资料性）接收机控制盒安装验收记录表...........................................12

附录D（资料性）电磁阀校准验收记录表................................................13

附录E（资料性）摊铺设备控制参数测量验收记录表.......................................14

附录F（资料性）道路参数录入记录表..................................................15

附录G（资料性）数据分析图..........................................................16

II

DB34/T4470—2023

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由安徽开源路桥有限责任公司提出。

本文件由安徽省交通运输厅归口。

本文件起草单位：安徽开源路桥有限责任公司、安徽省交通控股集团有限公司、安徽省交通工程质

量安全管理服务中心、中煤第三建设（集团）有限责任公司、安徽开源工程试验检测有限公司、安徽开

源园林绿化工程有限公司、上海华测导航技术股份有限公司。

本文件主要起草人：吴言安、段海澎、李超、马庆华、袁斌、高学华、张树峰、刘宁、黄风雷、李

明、卞开春、朱忠林、汤奇周、陈大超、张正顺、毛留生、支晓飞、孙文明、李静、张新民、祁昊、魏

宪文、谢荣晖、沈阳、程同磊、刘林林、张乾、邓瑞来、曹静、曹春辉、聂小笋、孙静、张银飞、张振、

沈光彩、尹生、戴锋、赵自强、杨伟。

III

DB34/T4470—2023

沥青路面3D智能摊铺技术规程

1范围

本文件规定了沥青路面3D智能摊铺的基本规定、激光高程控制系统、3D智能摊铺流程、摊铺前准

备、设备安装与调试、试摊铺、正式摊铺、质量控制、质量报告。

本文件适用于沥青路面（底）基层、面层的3D智能摊铺。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB50026工程测量标准

GB50092沥青路面施工及验收规范

JTG/TF20公路路面基层施工技术细则

JTGF40公路沥青路面施工技术规范

JTGF80/1公路工程质量检验评定标准第一册土建工程

3术语和定义

下列术语和定义适用于本文件。

激光高程控制系统laserelevationcontrolsystem

由GNSS基准站、GNSS流动站、手簿、激光发射器、激光接收靶、接收机控制盒、控制面板和道路

数据软件等组成，将高精度的高程信号传输给摊铺机，进而控制摊铺高程精度的系统。

3D智能摊铺threedimensionsintelligentpaving

使用载有激光高程控制系统的3D智能摊铺设备，将实测的现场三维坐标与设计三维坐标实时比对，

精准控制摊铺面线形、平面及高程，实现自动化、数字化、精准化的摊铺。

高程设计面elevationdesignsurface

通过三维模型展示载有高程设计数据所施工的道路结构层顶面。

GNSS流动站globalnavigationsatellitesystemmovingstation

通过解算激光高程信号，达到平面厘米级，高程毫米级精度的卫星定位设备。

点校验checkingpointcoordinates

实测点坐标与设计点坐标实时比对并输出数据的过程。

1

DB34/T4470—2023

4基本规定

沥青路面3D智能摊铺应结合项目地形地貌、道路等级、施工方案、施工机械组合等具体情况，通

过试验段确定过程质量控制参数，并进行相关性校验。

3D智能摊铺施工应符合GB50092、JTG/TF20、JTGF40的规定。

3D智能摊铺的量测及控制器件，使用前应按要求进行检查、检校。

3D智能摊铺前应检查下承层的质量，符合设计要求方可进行3D智能摊铺。

下列环境条件之一不应施工：

a)外界风力大于5级或雨雪天气时。

b)施工温度不满足GB50092、JTG/TF20、JTGF40的规定时。

c)流动站信号无法固定时。

5激光高程控制系统

系统组成

激光高程控制系统由GNSS基准站、GNSS流动站、手簿、激光发射器、激光接收靶、接收机控制盒、

控制面板和道路数据软件等组成，主要仪器设备表详见附录A。

设备技术指标

5.2.1GNSS基准站

GNSS基准站应符合以下要求：

——应经过法定的计量检定机构标定合格，并在标定的有效期内；

——架设位置应视野开阔，在50m范围内无较大障碍物，50m以外障碍物的高度截止角应小于

10°；

——能正常接收卫星信号并发送差分数据。

5.2.2GNSS流动站

GNSS流动站应符合如下要求：

——应经过法定的计量检定机构标定合格，并在标定的有效期内；

——对中杆圆水准气泡应每月检查不少于一次；

——具有接收并处理标准差分数据的功能。

5.2.3激光发射器

激光发射器应符合如下要求：

——使用前应进行实测校正；

——在实测过程中激光发射器的水平和竖直轴方向上的改正数均应小于10″；

——减少机械振动影响，架设位置距摊铺施工面宜在10m以上。

5.2.4激光接收靶

激光接收靶应符合如下要求：

——激光接收靶安装位置宜高出摊铺机顶棚0.6m
