CJ/T 351-2010 高位调蓄叠压供水设备

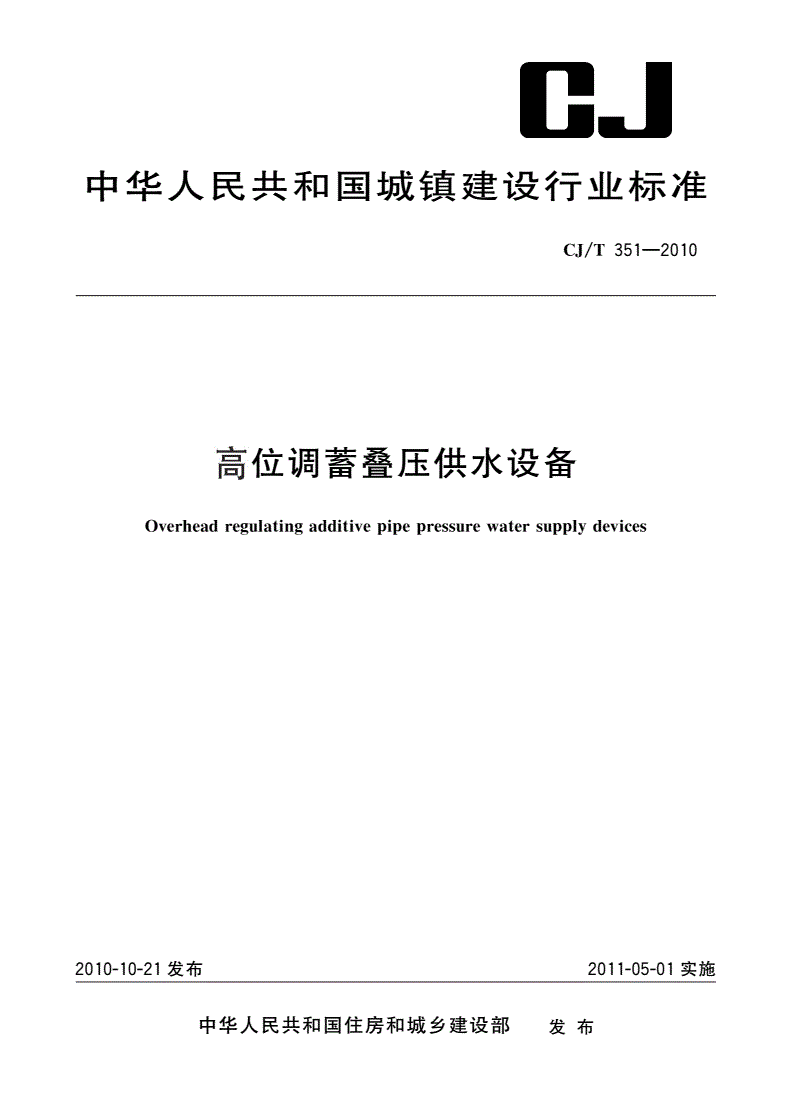

中华人民共和国城镇建设行业标准

CJ/T351—2010

高位调蓄叠压供水设备

Overheadregulatingadditivepipepressurewatersupplydevices

2010-10-21发布2011-05-01实施

中华人民共和国住房和城乡建设部发布

CJ/T351—2010

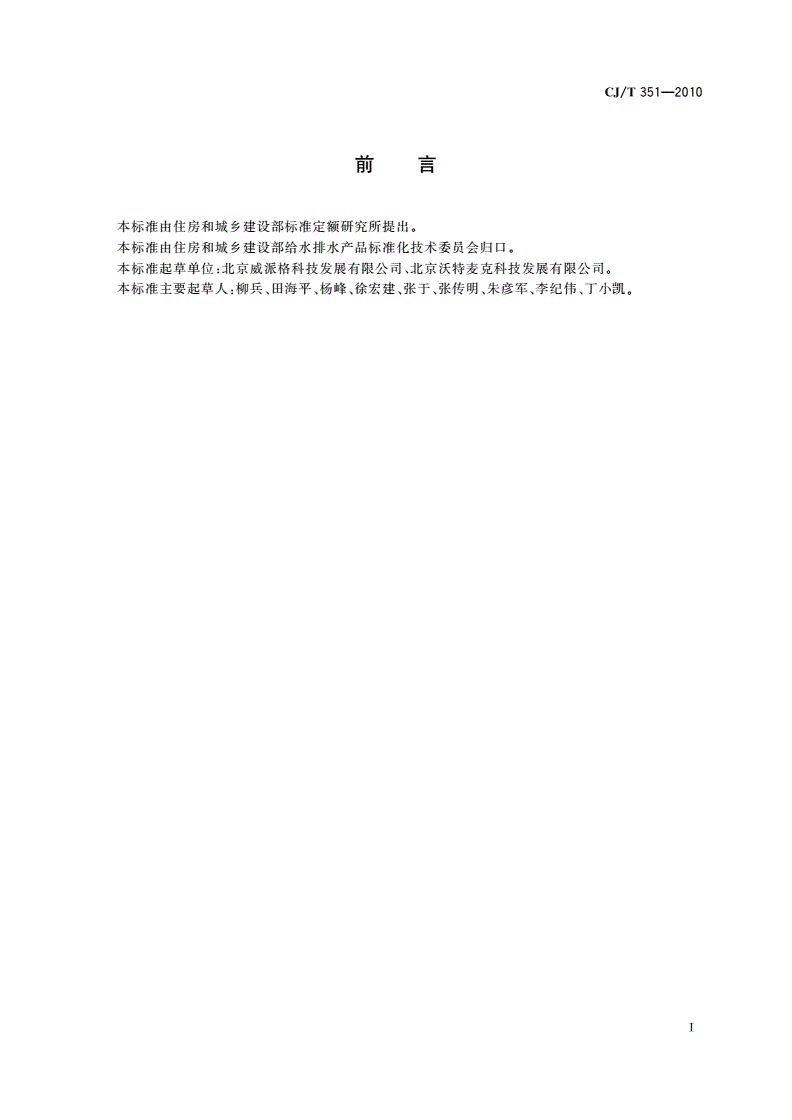

前言

本标准由住房和城乡建设部标准定额研究所提出

。

本标准由住房和城乡建设部给水排水产品标准化技术委员会归口

。

本标准起草单位北京威派格科技发展有限公司北京沃特麦克科技发展有限公司

:、。

本标准主要起草人柳兵田海平杨峰徐宏建张于张传明朱彦军李纪伟丁小凯

:、、、、、、、、。

Ⅰ

CJ/T351—2010

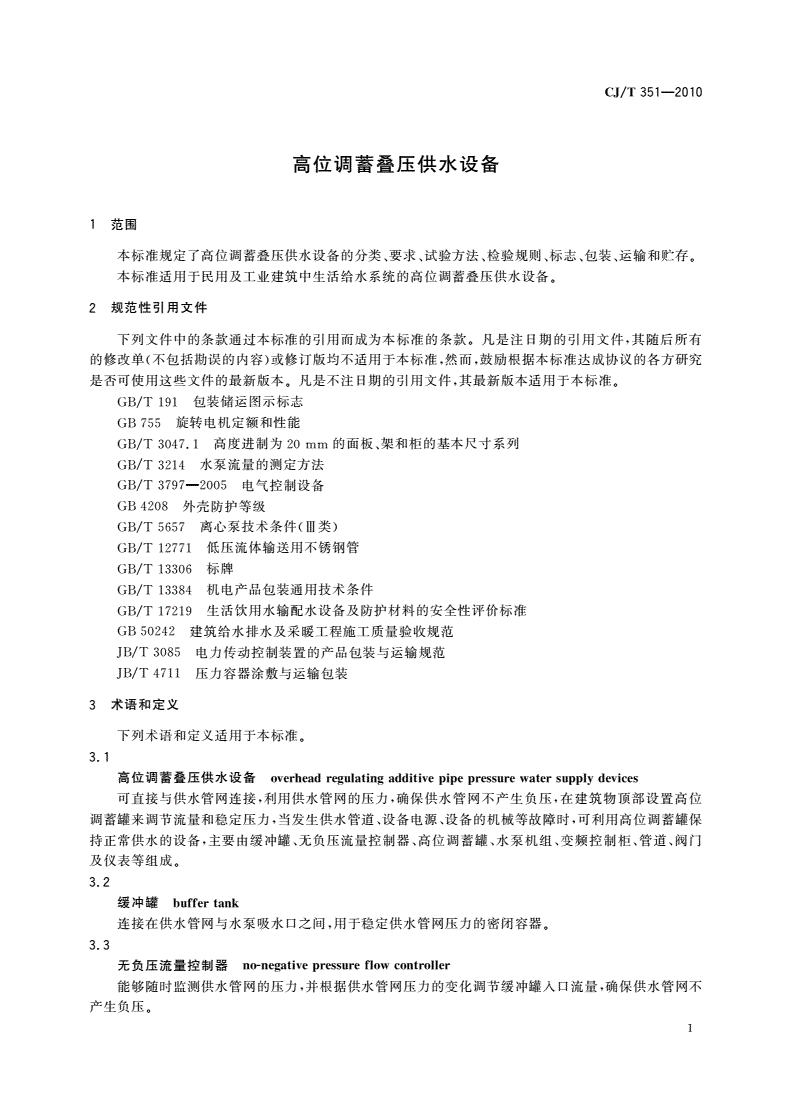

高位调蓄叠压供水设备

1范围

本标准规定了高位调蓄叠压供水设备的分类要求试验方法检验规则标志包装运输和贮存

、、、、、、。

本标准适用于民用及工业建筑中生活给水系统的高位调蓄叠压供水设备

。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款凡是注日期的引用文件其随后所有

。,

的修改单不包括勘误的内容或修订版均不适用于本标准然而鼓励根据本标准达成协议的各方研究

(),,

是否可使用这些文件的最新版本凡是不注日期的引用文件其最新版本适用于本标准

。,。

包装储运图示标志

GB/T191

旋转电机定额和性能

GB755

高度进制为的面板架和柜的基本尺寸系列

GB/T3047.120mm、

水泵流量的测定方法

GB/T3214

电气控制设备

GB/T3797—2005

外壳防护等级

GB4208

离心泵技术条件类

GB/T5657(Ⅲ)

低压流体输送用不锈钢管

GB/T12771

标牌

GB/T13306

机电产品包装通用技术条件

GB/T13384

生活饮用水输配水设备及防护材料的安全性评价标准

GB/T17219

建筑给水排水及采暖工程施工质量验收规范

GB50242

电力传动控制装置的产品包装与运输规范

JB/T3085

压力容器涂敷与运输包装

JB/T4711

3术语和定义

下列术语和定义适用于本标准

。

31

.

高位调蓄叠压供水设备overheadregulatingadditivepipepressurewatersupplydevices

可直接与供水管网连接利用供水管网的压力确保供水管网不产生负压在建筑物顶部设置高位

,,,

调蓄罐来调节流量和稳定压力当发生供水管道设备电源设备的机械等故障时可利用高位调蓄罐保

,、、,

持正常供水的设备主要由缓冲罐无负压流量控制器高位调蓄罐水泵机组变频控制柜管道阀门

,、、、、、、

及仪表等组成

。

32

.

缓冲罐buffertank

连接在供水管网与水泵吸水口之间用于稳定供水管网压力的密闭容器

,。

33

.

无负压流量控制器no-negativepressureflowcontroller

能够随时监测供水管网的压力并根据供水管网压力的变化调节缓冲罐入口流量确保供水管网不

,,

产生负压

。

1

CJ/T351—2010

34

.

高位调蓄罐overheadregulatingtank

设置在建筑物顶部在用水时能够调节流量稳定用户管道压力的密闭容器

,,。

4分类和标记

41产品分类

.

按结构形式分为整体式分体式

、。

42标记

.

421型号标记

..

-/--

水泵台数包括备用泵

()

设备额定供水扬程

(m)

设备额定供水流量3

(m/h)

结构形式代号整体式

:(Z)

分体式

(F)

设备代号

(GT)

422型号标记示例

..:

高位调蓄叠压供水设备以下简称设备额定供水流量为3设备额定供水扬程为配

()10m/h,60m,

置两台工作水泵一台备用水泵的整体式供水设备型号为

:GT-Z/10-60-3

5要求

51设备使用的工作环境及工作条件

.

环境温度若超出此范围应采取相应措施

a):4℃~40℃,;

相对湿度不大于无凝露

b):90%(20℃),;

供电电源三相五线

c):,380(1±10%)V,50Hz;

海拔高度不超过

d):1000m;

设备安装地点应无导电或爆炸性尘埃无腐蚀金属或破坏绝缘的气体或蒸汽及其他介质

e),。

52外观

.

521设备部件表面不应有明显的磕碰伤痕变形等缺陷表面涂层应完整美观不锈钢设备的焊接

..、,。

处的焊缝应均匀牢固不应有气孔夹渣裂纹或烧穿等缺陷

、,、、。

522设备变频控制柜的表面应平整均匀焊接处应均匀牢固无明显变形或烧穿等缺陷

..、,,。

523设备变频控制柜表面涂层不应有炫目反光颜色应均匀一致不应有脱漆起泡裂纹流痕等现象

..,,、、、。

524不锈钢设备表面应做酸洗钝化处理

..。

53结构

.

531设备整体布局及部件安装位置应合理便于操作调试和维修

..,、。

532设备配套使用的仪表量程和精度配套使用的阀门管件的耐压等级应满足使用要求及相关标

..、、

准要求配套使用的产品应有产品合格证

,。

533设备的各种阀门及其活动部件的动作应灵活可靠

..、。

54组件质量

.

541变频控制柜

..

5411基本要求

...

控制柜的制造应符合的规定

a)GB/T3047.1。

2

CJ/T351—2010

控制柜应有吊装环

b)。

控制柜面板上应设有观察设定压力实际压力电流电压频率等的显示窗口并有故障报警

c)、、、、,

的声光显示

、。

控制柜面板上应设有水泵启闭状态显示功能指示标志其图形及文字要求应符合有关标准

d)、、,

规定

。

5412电气间隙与爬电距离

...

设备中带电电路之间以及带电零部件或接地零部件之间的电气间隙和爬电距离应符合

中的规定

GB/T3797—20054.7。

5413绝缘电阻与介电强度

...

设备中带电回路之间以及带电回路与地之间在该回路不直接接地时的绝缘电阻应符合

a)()

中的规定

GB/T3797—20054.8.1。

介电强度

b)

介电强度应符合中和的规定

GB/T3797—20054.8.24.8.3。

对不与主电路直接连接的辅助电路额定绝缘电压大于时应能承受介电试验电压

,60V,

U最低

2i+1000V,1500V。

5414安全接地

...

设备的金属构体上应有接地点与接地点相连接的保护导线的截面应符合中

,,GB/T3797—2005

表的规定与接地点连接的导线应为黄绿双色线不能明显表明的接地点应在其附近标注明显的

5。、。,

接地符号

。

主接地点与设备任何有关的因绝缘损坏可能带电的金属部件之间的电阻不应超过

、0.1Ω。

连接接地线的螺钉和接线点不应作其他机械紧固用

。

5415外壳防护等级

...

应符合的室内规定

GB4208IP30()。

5416抗干扰性要求

...

在距离控制柜处一定负荷的电动设备干扰下控制柜应能稳定可靠工作

1m,。

协作厂家生产的控制柜厂家应有合格的资质证明产品应有标牌及产品合格证并附有各项技术参

,,

数的检验报告产品应有使用说明书电器控制的原理图和接线图产品应有良好的包装并附有装

;,,,

箱单

。

542高位调蓄罐缓冲罐无负压流量控制器

..、、

5421高位调蓄罐

...

高位调蓄罐的材质不应低于奥氏体不锈钢

a)S30408。

高位调蓄罐总容积3分为3333333

b)(m):0.5m、1.0m、1.5m、2.0m、2.5m、3.0m、3.5m、

333

4.0m、4.5m、5.0m。

高位调蓄罐顶部应设置空气过滤装置应具有进排气功能

c),。

高位调蓄罐内部结构应具备将水与空气隔离的功能

d)。

高位调蓄罐应具有低水位启泵高水位停机超高水位报警的功能

e)、、。

高位调蓄罐的制造应避免钢板表面的机械损伤对于尖锐伤痕以及不锈钢容器防腐蚀表面的

f)。

局部伤痕刻槽等缺陷应予以修磨修磨范围的斜度至少为修磨的深度不应大于该部

、,1∶3。

位钢材厚度δ的且不大于否则应予焊补

(s)5%,2mm,。

应尽量避免结构形状的突然变化以减小局部高应力接管端应打磨成圆角呈圆滑过渡

g),;,。

焊接区域内包括对接接头和角接接头的表面不应有裂纹气孔和咬边等缺陷不应有急剧

h),,、。

3

CJ/T351—2010

的形状变化呈圆滑过渡容器内件和壳体焊接的焊缝应尽量避开筒节间相焊及圆筒与封头

,。

相焊的焊缝

。

容器的支座或支腿需设置垫板不应直接焊在壳体上容器上凡被补强圈支座垫板等覆盖

i)
