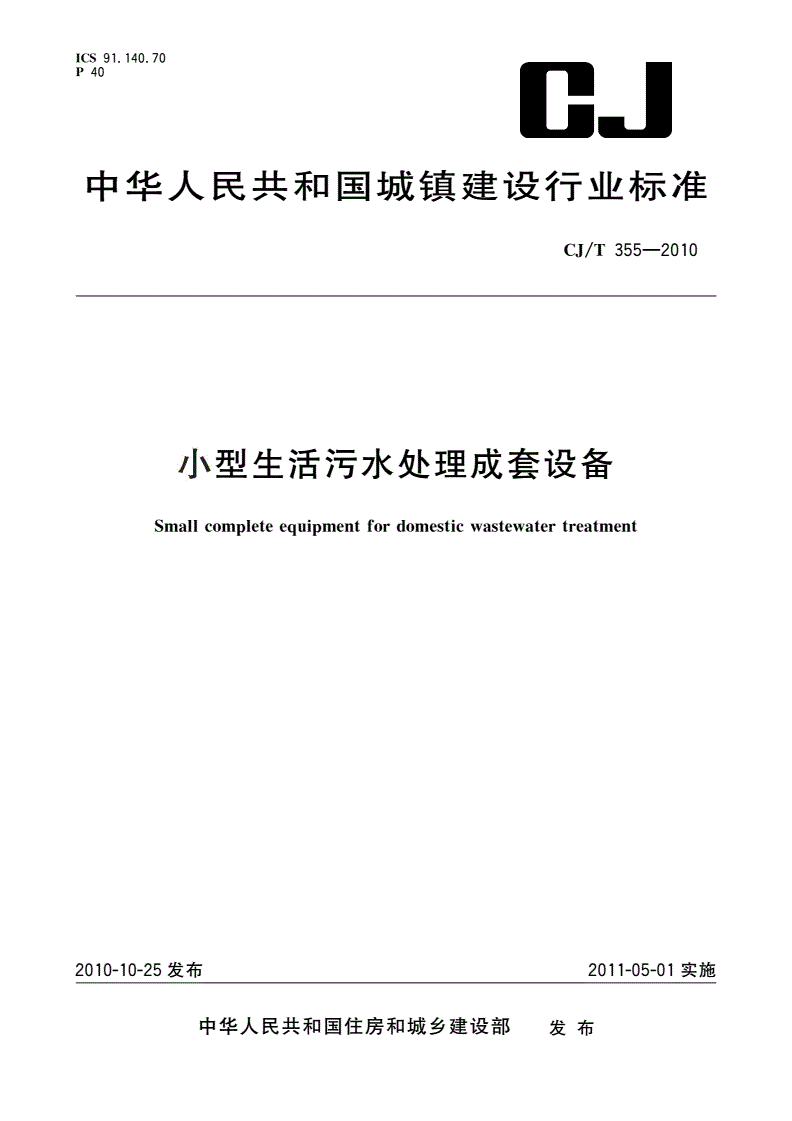

CJ/T 355-2010 小型生活污水处理成套设备

ICS9114070

P40..

中华人民共和国城镇建设行业标准

CJ/T355—2010

小型生活污水处理成套设备

Smallcompleteequipmentfordomesticwastewatertreatment

2010-10-25发布2011-05-01实施

中华人民共和国住房和城乡建设部发布

CJ/T355—2010

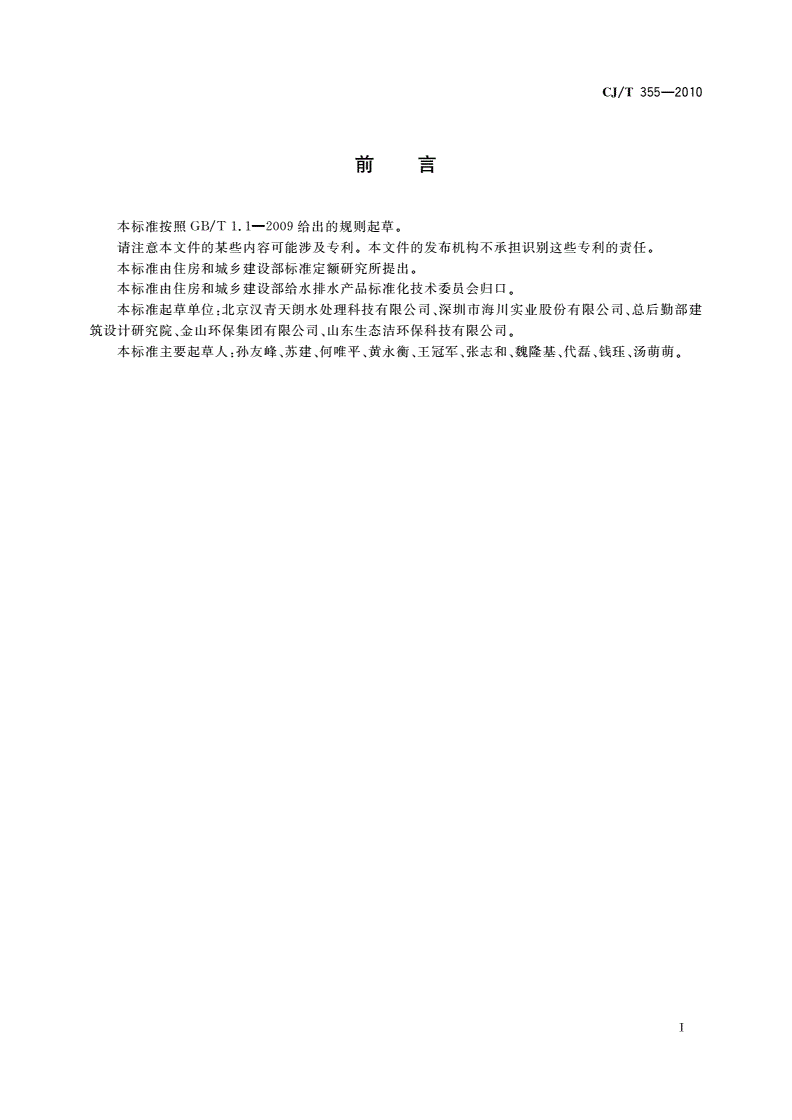

前言

本标准按照给出的规则起草

GB/T1.1—2009。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别这些专利的责任

。。

本标准由住房和城乡建设部标准定额研究所提出

。

本标准由住房和城乡建设部给水排水产品标准化技术委员会归口

。

本标准起草单位北京汉青天朗水处理科技有限公司深圳市海川实业股份有限公司总后勤部建

:、、

筑设计研究院金山环保集团有限公司山东生态洁环保科技有限公司

、、。

本标准主要起草人孙友峰苏建何唯平黄永衡王冠军张志和魏隆基代磊钱珏汤萌萌

:、、、、、、、、、。

Ⅰ

CJ/T355—2010

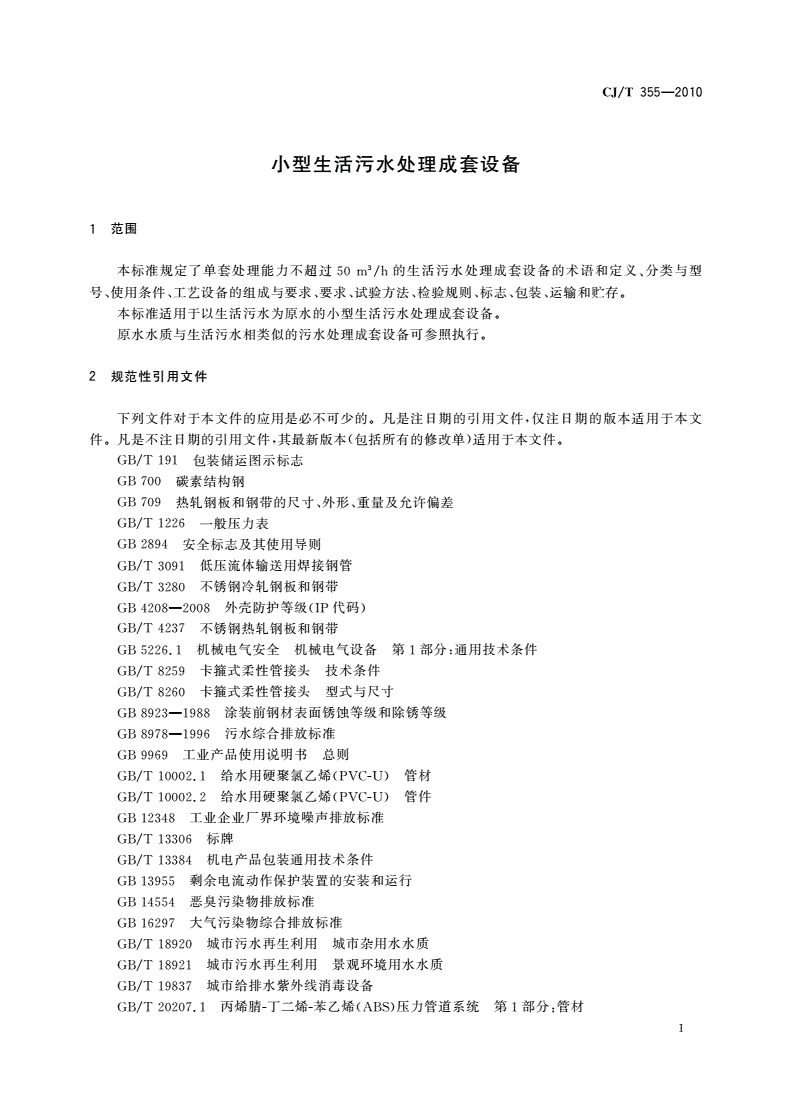

小型生活污水处理成套设备

1范围

本标准规定了单套处理能力不超过3的生活污水处理成套设备的术语和定义分类与型

50m/h、

号使用条件工艺设备的组成与要求要求试验方法检验规则标志包装运输和贮存

、、、、、、、、。

本标准适用于以生活污水为原水的小型生活污水处理成套设备

。

原水水质与生活污水相类似的污水处理成套设备可参照执行

。

2规范性引用文件

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

。,()。

包装储运图示标志

GB/T191

碳素结构钢

GB700

热轧钢板和钢带的尺寸外形重量及允许偏差

GB709、、

一般压力表

GB/T1226

安全标志及其使用导则

GB2894

低压流体输送用焊接钢管

GB/T3091

不锈钢冷轧钢板和钢带

GB/T3280

外壳防护等级代码

GB4208—2008(IP)

不锈钢热轧钢板和钢带

GB/T4237

机械电气安全机械电气设备第部分通用技术条件

GB5226.11:

卡箍式柔性管接头技术条件

GB/T8259

卡箍式柔性管接头型式与尺寸

GB/T8260

涂装前钢材表面锈蚀等级和除锈等级

GB8923—1988

污水综合排放标准

GB8978—1996

工业产品使用说明书总则

GB9969

给水用硬聚氯乙烯管材

GB/T10002.1(PVC-U)

给水用硬聚氯乙烯管件

GB/T10002.2(PVC-U)

工业企业厂界环境噪声排放标准

GB12348

标牌

GB/T13306

机电产品包装通用技术条件

GB/T13384

剩余电流动作保护装置的安装和运行

GB13955

恶臭污染物排放标准

GB14554

大气污染物综合排放标准

GB16297

城市污水再生利用城市杂用水水质

GB/T18920

城市污水再生利用景观环境用水水质

GB/T18921

城市给排水紫外线消毒设备

GB/T19837

丙烯腈丁二烯苯乙烯压力管道系统第部分管材

GB/T20207.1--(ABS)1:

1

CJ/T355—2010

丙烯腈丁二烯苯乙烯压力管道系统第部分管件

GB/T20207.2--(ABS)2:

化学法复合二氧化氯发生器

GB/T20621

室外排水设计规范

GB50014

低压配电设计规范

GB50054

通用用电设备配电设计规范

GB50055

电气装置安装工程电缆线路施工及验收规范

GB50168

电气装置安装工程盘柜及二次回路结线施工及验收规范

GB50171、

潜水搅拌机

CJ/T109

给水涂塑复合钢管

CJ/T120

给水衬塑复合钢管

CJ/T136

水处理用刚玉微孔曝气器

CJ/T263

水处理用橡胶微孔曝气器

CJ/T264

水处理用臭氧发生器

CJ/T322

潜水排污泵

CJ/T3038

给排水用超声流量计传播速度差法

CJ/T3063()

污水排入城市下水道水质标准

CJ343

水处理设备技术条件

JB/T2932

压力容器涂敷与运输包装

JB/T4711

工业产品使用说明书机电产品使用说明书编写规定

JB/T5995

离心式污水泵型式与基本参数

JB/T6534

数字压力表

JB/T7392

水污染防治设备安全技术规范

JB8939

一般用途罗茨鼓风机第部分技术条件

JB/T8941.11:

涡轮流量传感器

JB/T9246

电磁流量计

JB/T9248

涡街流量传感器

JB/T9249

玻璃转子流量计

JB/T9255

电接点压力表

JB/T9273

远传压力表

JB/T10203

玻璃纤维增强塑料水箱第部分组合式水箱

JC/T658.11SMC

玻璃纤维增强塑料水箱第部分手糊成型整体式水箱

JC658.22

3术语和定义

下列术语和定义适用于本文件

。

31

.

小型生活污水处理成套设备smallcompleteequipmentfordomesticwastewatertreatment

由生物反应器设备间及管道组成的单套额定处理能力不超过3的污水处理装置

、50m/h。

32

.

生物反应器biologicalreactor

通过生物化学反应进行污水处理的装置

。

33

.

设备间equipmentroom

内部集成各类水泵鼓风机消毒装置仪表电气控制柜以及工艺管道动力及信号线缆的装置

、、、、、。

2

CJ/T355—2010

34

.

一体式装置integratedinstallation

生物反应器与设备间共壁设置

。

35

.

分体式装置separateinstallation

生物反应器与设备间同层或者错层分开设置

。

4分类与型号

设备分类与型号见附录

A。

5使用条件

51原水条件

.

511原水进入设备之前应设调节池设备的进水水量最高时不应高于其额定处理能力的

..,10%。

512设备的进水温度应为

..10℃~40℃。

513设备的进水水质应满足的规定当设备进水水质不满足的规定时应进行适当

..CJ343。CJ343,

的预处理

。

52环境条件

.

521地上式安装的设备所处的环境温度应为埋地式和移动式安装的设备所处的环境

..5℃~40℃,

温度应为

-25℃~40℃。

522设备间所处环境的相对湿度不应超过

..95%。

6工艺设备的组成与要求

工艺设备的组成与要求参见附录

B。

7要求

71设备性能指标

.

当设备出水作为城市杂用水回用时其出水水质应符合的规定

a),GB/T18920;

当设备出水作为景观环境用水回用时其出水水质应符合的规定

b),GB/T18921;

当设备出水排放至一般受纳水体时其出水水质应符合一级标准的规定

c),GB8978—1996。

外观

72

.

721外壳表面应光滑平整不应存在疤痕凸凹等影响外观的缺陷

..,、。

722各处保护装饰涂层应均匀不应存在起皮剥落及其他缺陷

..、,、。

723设备各附属物件的安装位置准确各部分均不应存在妨碍安装检修擦拭等的缺陷

..(),、、。

73规格要求

.

地上式和埋地式安装的设备的单套额定处理能力3可分为

(m/h)0.1、0.2、0.3、0.5、1、2、3、5、7.5、

3

CJ/T355—2010

等个规格

10、12.5、15、20、25、30、40、5017。

移动式安装的设备的单套额定处理能力3可分为等

(m/h)0.1、0.2、0.3、0.5、1、2、3、5、7.5、10

个规格

10。

74强度及严密性要求

.

生物反应器管道系统的强度及严密性应满足工艺要求并应无水气泄漏

、,()。

75安全要求

.

751电气安全要求

..

7511电气控制柜的防护等级不应小于中的

...GB4208—2008IP54。

7512电气控制柜内的保护接地和信号回路接地应分别接到电气控制柜的接地母线上

...。

7513下列部位应做保护接地

...:

电机的底座和外壳

a);

互感器的二次绕组

b);

电气控制柜的外壳

c);

以金属材质制作的生物反应器

d)。

7514保护接地电路的连续性应符合的规定

...,GB5226.1。

7515绝缘电阻应符合表的规定

...1。

表1绝缘电阻单位为兆欧

序号测量部位绝缘电阻要求

总电源a断路器相间总电源每一相线与柜壳电机绕组与电机外壳

1、、≥0.5

二次回路与柜壳b

2≥1

a指电气控制柜总电源

;

b可取二次回路中几个控制元件的控制线圈接线端子作为与柜壳的测量点

。

7516设备应采取漏电保护措施漏电保护器的安装和运行应符合的规定设备宜采用

...,GB13955
