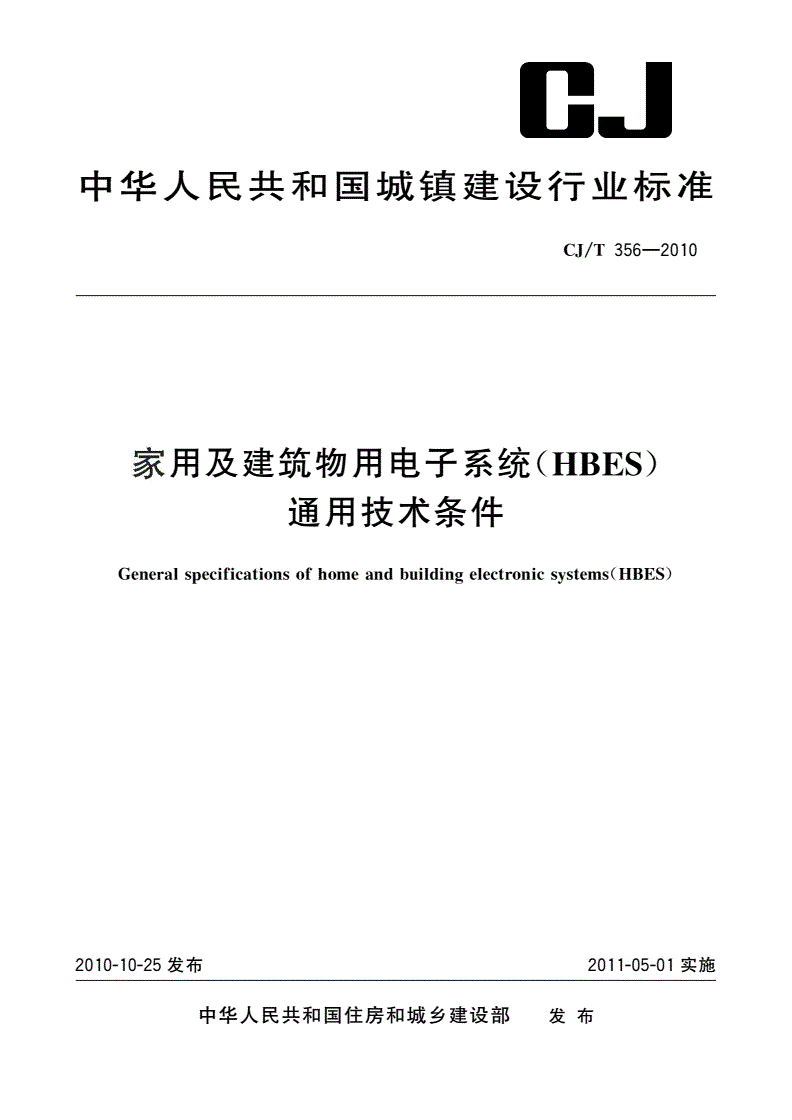

CJ/T 356-2010 家用及建筑物用电子系统(HBES)通用技术条件

中华人民共和国城镇建设行业标准

CJ/T356—2010

家用及建筑物用电子系统HBES

()

通用技术条件

GeneralsecificationsofhomeandbuildinelectronicsstemsHBES

pgy()

2010-10-25发布2011-05-01实施

中华人民共和国住房和城乡建设部发布

CJ/T356—2010

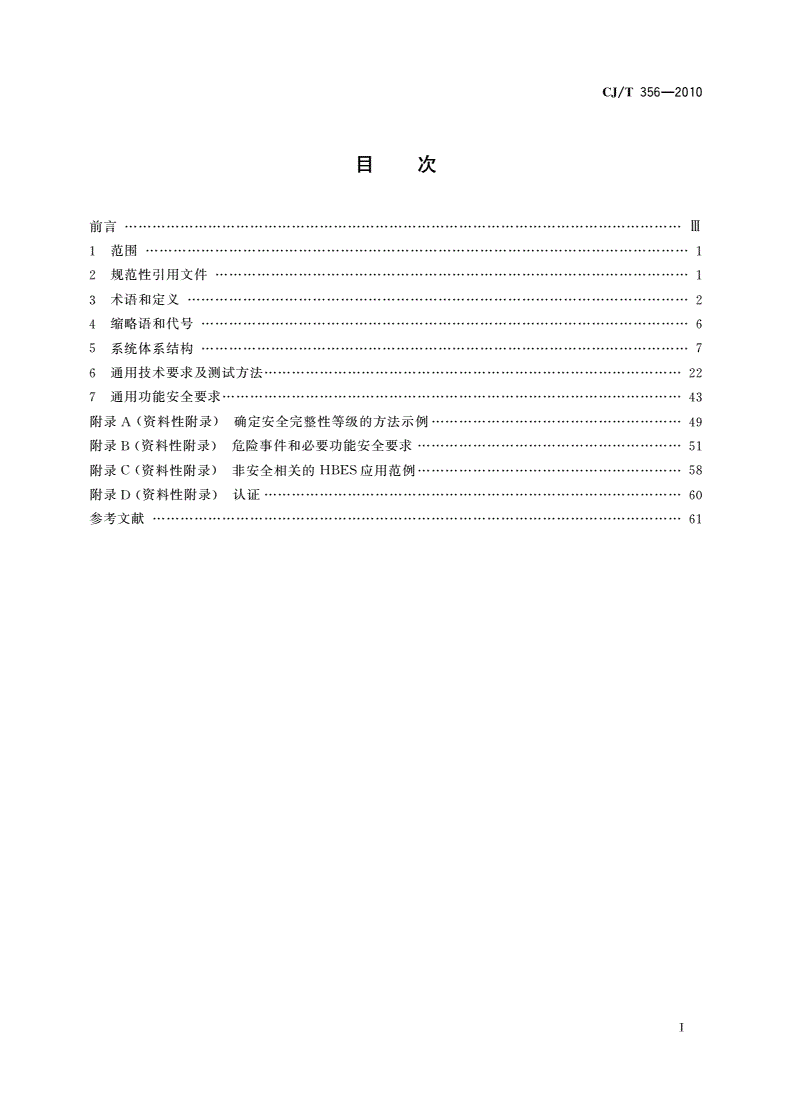

目次

前言…………………………

Ⅲ

范围………………………

11

规范性引用文件…………………………

21

术语和定义………………

32

缩略语和代号……………

46

系统体系结构……………

57

通用技术要求及测试方法………………

622

通用功能安全要求………………………

743

附录资料性附录确定安全完整性等级的方法示例………………

A()49

附录资料性附录危险事件和必要功能安全要求…………………

B()51

附录资料性附录非安全相关的应用范例…………………

C()HBES58

附录资料性附录认证………………

D()60

参考文献……………………

61

Ⅰ

CJ/T356—2010

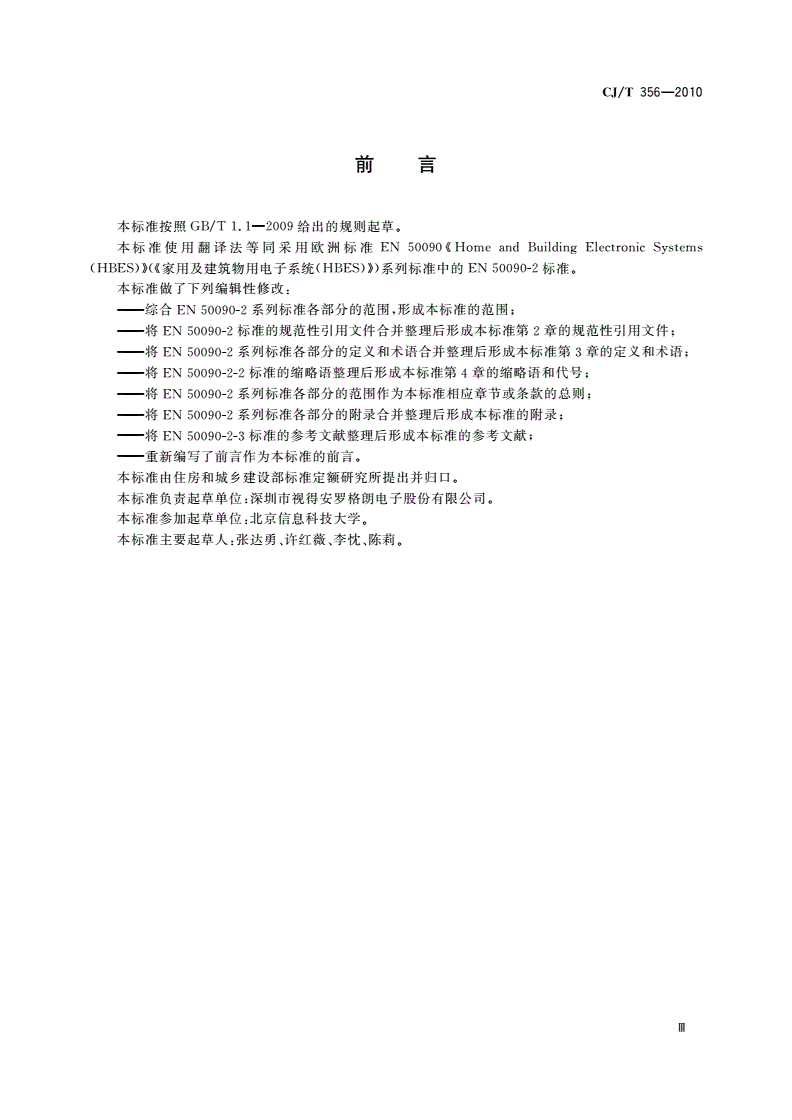

前言

本标准按照给出的规则起草

GB/T1.1—2009。

本标准使用翻译法等同采用欧洲标准

EN50090《HomeandBuildingElectronicSystems

家用及建筑物用电子系统系列标准中的标准

(HBES)》(《(HBES)》)EN50090-2。

本标准做了下列编辑性修改

:

综合系列标准各部分的范围形成本标准的范围

———EN50090-2,;

将标准的规范性引用文件合并整理后形成本标准第章的规范性引用文件

———EN50090-22;

将系列标准各部分的定义和术语合并整理后形成本标准第章的定义和术语

———EN50090-23;

将标准的缩略语整理后形成本标准第章的缩略语和代号

———EN50090-2-24;

将系列标准各部分的范围作为本标准相应章节或条款的总则

———EN50090-2;

将系列标准各部分的附录合并整理后形成本标准的附录

———EN50090-2;

将标准的参考文献整理后形成本标准的参考文献

———EN50090-2-3;

重新编写了前言作为本标准的前言

———。

本标准由住房和城乡建设部标准定额研究所提出并归口

。

本标准负责起草单位深圳市视得安罗格朗电子股份有限公司

:。

本标准参加起草单位北京信息科技大学

:。

本标准主要起草人张达勇许红薇李忱陈莉

:、、、。

Ⅲ

CJ/T356—2010

家用及建筑物用电子系统HBES

()

通用技术条件

1范围

本标准规定了家用及建筑物用电子系统的术语和定义缩略语和代号系统体系结构通用技术要

、、、

求及测试方法功能安全的通用要求等

、。

本标准适用于家用及建筑物用电子系统包括智能家居系统的设计生产和检测

()、。

2规范性引用文件

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

。,()。

电工电子产品环境试验第部分试验方法试验低温

GB/T2423.12:A:(IEC60068-2-1:

2007)

电工电子产品环境试验第部分试验方法试验高温

GB/T2423.22:B:(IEC60068-2-2:

2007)

电工电子产品环境试验第部分试验方法试验恒定湿热试验

GB/T2423.32:Cab:

(IEC60068-2-78:2001)

电工电子产品环境试验第部分试验方法试验交变湿热循

GB/T2423.42:Db(12h+12h

环

)(IEC60068-2-30:2005)

电工电子产品环境试验第部分试验方法试验和导则冲击

GB/T2423.52:Ea:(idtIEC68-

2-27:1987)

电工电子产品环境试验第部分试验方法试验振动正弦

GB/T2423.102:Fc:()(IEC60068-

2-6:1995)

电工电子产品环境试验第部分试验方法试验温度变化

GB/T2423.22—20022:N:

(IEC60068-2-14:1984)

额定电压及以下聚氯乙烯绝缘电缆第部分一般要求

GB/T5023.1450/750V1:(IEC60227-1:

2007,IDT)

额定电压及以下聚氯乙烯绝缘电缆第部分实验方法

GB/T5023.2450/750V2:(idt

IEC60227-2)

设备可靠性试验恒定失效率假设下的失效率与平均无故障时间的验证试验方案

GB/T5080.7

(IEC605-7-1978)

信息技术设备的无线电骚扰限值和测量方法

GB9254(CISPR22:2006,IDT)

信息处理系统开放系统互连基本参考模型第部分安全体系结构

GB/T9387.22:

(ISO7498-2-1989)

聚氯乙烯绝缘聚氯乙烯护套低频通信电缆电线第部分局用电缆对线组或

GB/T11327.22:(

三线组或四线组或五线组的

)

建筑物电气装置第部分安全防护第章过电流保护

GB16895.54:43:(idtIEC60364-4-43:

1977)

1

CJ/T356—2010

建筑物电气装置第部分电气设备的选择和安装第章布线系统

GB16895.65:52:(idt

IEC60364-5-52:1993)

建筑物的电气装置第部分安全防护电击防护

GB16895.21—20044-41:(IEC60364-4-41:

2001,IDT)

低压系统内设备的绝缘配合第部分原理要求和试验

GB/T16935.1—20081:、(IEC60664-1:

2007,IDT)

电击防护装置和设备的通用部分

GB/T17045—2008(IEC61140:2001,IDT)

信息技术开放系统互连一致性测试方法和框架第部分基本概念

GB/T17178.11:(idt

ISO/IEC9646-1:1994)

电磁兼容限值谐波电流发射限值设备每相输入电流

GB/T17625.1(≤16A)(IEC61000-3-2:

2001,IDT)

电磁兼容限值对每相额定电流且无条件接入的设备在低压供电系统

GB/T17625.2≤16A

中产生的电压变化电压波动和闪烁的限制

、(IEC61000-3-3:2005,IDT)

电磁兼容试验和测量技术静电放电抗扰度试验

GB/T17626.2(IEC61000-4-2:2001,IDT)

电磁兼容试验和测量技术射频电磁场辐射抗扰度试验

GB/T17626.3(IEC61000-4-3:2002,

IDT)

电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验

GB/T17626.4(IEC61000-4-4:

2004,IDT)

电磁兼容试验和测量技术浪涌冲击抗扰度试验

GB/T17626.5—2008()(IEC61000-4-5:

2005,IDT)

电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度

GB/T17626.6(IEC61000-4-6:

2006,IDT)

电磁兼容试验和测量技术电压暂降短时中断和电压变化的抗扰度试验

GB/T17626.11、

(IEC61000-4-11:2004,IDT)

射频电缆第部总规范总则定义要求和试验方法

GB/T17737.11:———、、

电磁兼容通用标准居住商业和轻工业环境中的抗扰度试验

GB/T17799.1、(idtIEC61000-6-1:

1997)

电磁兼容通用标准居住商业和轻工业环境中的发射标准

GB/T17799.3、(idtCISPR/

IEC61000-6-3:1996)

电磁兼容环境公用低压供电系统低频传导骚扰及信号传输的兼容水平

GB/T18039.3

(IEC61000-2-2:1990,IDT)

质量管理体系要求

GB/T19001(ISO9001:2008,IDT)

电气电子可编程电子安全相关系统的功能安全第部分定义和缩略语

GB/T20438.4//4:

(IEC61508-4:1998,IDT)

电气电子可编程电子安全相关系统的功能安全第部分确定安全完

GB/T20438.5—2006//5:

整性等级的方法示例

(IEC61508-5:1998,IDT)

3术语和定义

确定的以及下列术语和定义适用于本文件

GB/T9387.2。

31

.

家用及建筑物用电子系统homeandbuildingelectronicsystemsHBES

()

用于居家建筑物及其环境的通过公共通信方式连接起来的分布式多重应用总线系统的电子系

、,

2

CJ/T356—2010

统该系统的控制功能包括开关开环控制闭环控制监控和管理

。、、、。

32

.

域domain

有效的范围

。

注该术语可加限定词以表达更为特定的概念例如应用域包括第七层和以上和用户域第七层以上

:。,(OSI)(OSI

的范围

)。

33

.

转发器repeater

新增或加强信号的单元其目的是为了扩展媒体附件点之间的传输范围或为了把采用相同协议的

,,

两个网络连接起来

。

34

.

HBES应用HBES-application

一个应用的域

HBES。

注一个系统可支持一个以上的应用

:HBES。

35

.

HBES对象HBES-object

具有相应功能的数据组

。

注一个对象可采取不同的方式实现

:HBES。

36

.

HBES应用对象HBESapplicationobject

位于应用程序中的一个对象

HBESHBES。

37

.

HBES设备应用进程HBESdeviceapplicationprocess

一个设备的应用进程中可以通过通信网络访问的组成部分

HBES。

注1设备的一个应用进程是采用应用对象建立起来的

:HBES;

注2设备应用进程的功能性是在本标准中或相关的产品标准中定义的

:HBES。

38

.

HBES用户进程HBESuserprocess

设备应用进程中属于用户域的组成部分

HBESHBES。

39

.

本地应用进程localapplicationprocess

一个设备中不能通过通信网络访问的一个应用进程部分它位于用户域的内部

HBES。。

310

.

连接connection

为了各单元间建立通信联系而在一个网络或一个网络部分的各功能单元间通过数据传输建立的

()

一种联系这种联系在某一时间点明确地建立和存在直至明确地结束

。,。

注在本标准中数据传输包括模拟或数字形式的音频视频和其他信息

:,、。

311

.

控制通道controlchannel

一种建立在两个或更多实体之间的通信路径其主要目的是为了控制和监控信息的交换

,HBES。

312

.

信息通道informationchannel

一种建立在两个或更多实体之间的通信路径其主要目的是为了信息交换而非控制和监

,,HBES

3

CJ/T356—2010

控信息

。

注这些信息的例子有音频或视频数据传真数据和模拟语音信号

:、。

313

.

电路转换传输circuit-switchingtransmission

使用一个可以提供连续通信路径或具有恒定带宽固定时隙的时分多路通信的传输

,、。

314

.

包交换传输packet-switchingtransmission

在猝发情况下采用通信带宽的传输它是一个采用包交换传输传递数据的实体可以在离散的

。,

包中组织数据典型地说两个或更多采用包交换传输的实体共用一个通信通道同时它还需要一

“”。,。,

个协议以解决传输实体间的冲突从而允许不同实体中产生的信息包能进行有次序的交换

,,。

315

.

网络片段networksegment

网络位于单个链路层实例的域中的一部分

HBES。

316

.

网络访问单元networkaccessunitNAU

()

用于一个连接包含机械电气和通信功能的设备组成部分网络访问单元对应于一个网

HBES,、。

络服务访问点可由一个或更多的网络地址单独识别

(NASP),。

317

.

物理媒体physicalmedium

形成拓扑结构的物理载体如电缆红外线无线电信号等

,、、。

注1如果上下文清晰则可以使用媒体代替物理媒体

:,“”“”;

注2拓扑结构指的是总线树状或星形结构

:、。

318

.

鉴定authentication

证明发送消息的实体是声称要发送消息的实体且确认信息与发送时相同的方法

,。

319

.

受干扰的通信disturbedcommunication

因某种原因通讯中报文不完整删节有误或虽然具有正确的格式但发送的信息却超出了该报

,、、,,

文预期参数的范围

。

320

.

功能安全functionalsafety

避免因操作而引发不可接受的伤害风险这些伤害来源于

HBES,:

正常操作

———;

合理可预见的误用

———;

故障失效

———();

暂时性干扰

———。

注也有其他标准定义为与控制设备和控制系统相关的总体安全部分它取决于电气电子可编程

::(EUC)EUC,、、

电子安全相关的系统机能其他技术安全相关的系统和外部风险降低设施的功能

(E/E/PE)、。

321

.

汉明距离Hammingdistance

两个二进制编码不同的比特的数目

。

322

.

危险事件hazardousevent

因正常运行或异常条件而导致伤害的情景

。

注也有其他标准定义为人员暴露于导致伤害的危险的境况

::。

4

CJ/T356—2010

323

.

产品文档productdocumentation

制造商随附产品的安装和操作说明

———;

包含在制造商产品目录中的产品信息和其他产品销售资料信息

———;

在或上的制造商或供应商网页中电子版本的描述定义产品说明和用

———wwwInternet()、、

途等

。

324

.

安全相关的系统safetyrelatedsystem

一种指定的系统其用途有两种

,:

实施要求的安全功能以取得或保持的安全状态

———,EUC;

自身或与其他安全相关系统或外部风险降低设施一起
