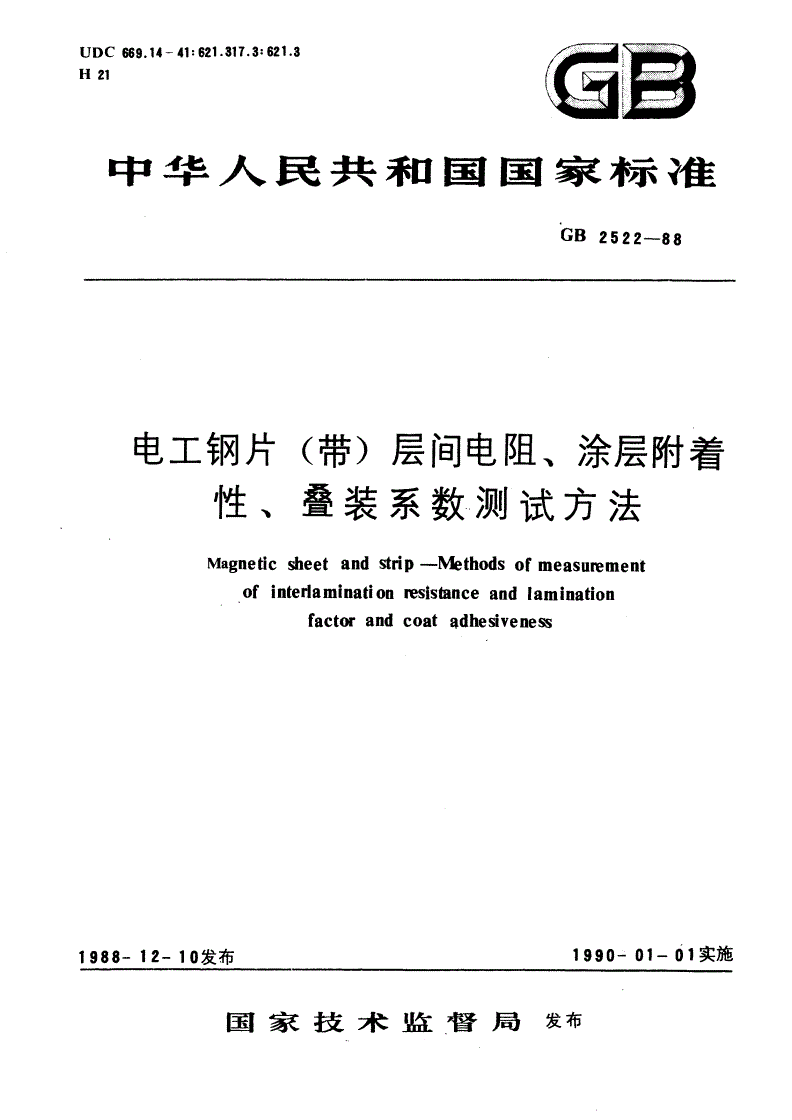

GB/T 2522-1988 电工钢片(带)层间电阻、涂层附着性、叠装系数测试方法

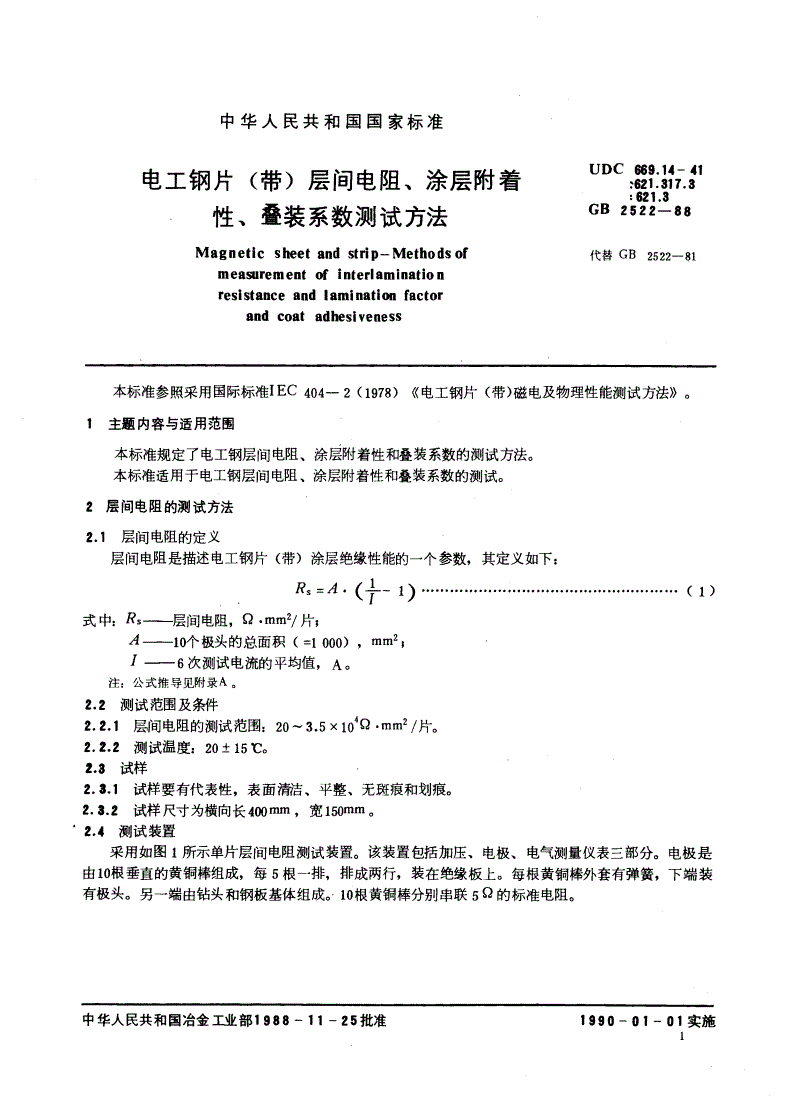

中华人民共和国国家标准

UDC868.14一41

电工钢片(带)层间电阻、涂层附着，能1.317.3

:肚1.3

性、叠装系数测试方法BG2522一88

Magneticsheetandstrip一Methodsof储GB2522-81

measurementofinterlamination

resistanceandlaminationfactor

andcoatadhesiveness

本标准参照采用国际标准IEC404-2(1978)《电工钢片(带)磁电及物理性能测试方法》。

1主题内容与适用范围

本标准规定了电工钢层间电阻涂层附着性和叠装系数的测试方法。

本标准适用于电S钢层间电阻涂层附着性和叠装系数的测试。

2层间电阻的测试方法

2.1层间电阻的定义

层间电阻是描述电工钢片(带)涂层绝缘性能的一个参数，其定义如下:

R，二A.(十-1)··············································…·…(1)

式中:R,—层间电阻，iZmm-'/片;

A—10个极头的总面积(=1000)，mm2;

I—6次测试电流的平均值，A。

注:公式推导见附录A。

2.2测试范围及荆牛

2.2.1一层间电阻的测试范围:20-3.5x10052.mm2/片。

2.2.2测试温度:20士15*C.

乞3试样

2.3.1试样要有代表性，表面青吉、平整、无斑痕和划痕。

2.3.2试样尺寸为横向长400mm,宽150mmo

2.4A9试装置

采用如图1所示单片层间电阻测试装置。该装置包括加压、电极、电气测量仪表三部分。电极是

由10根垂直的黄铜棒组成，每5根一排，排成两行，装在绝缘板上。每根黄铜棒外套有弹簧，下端装

有极头。另一端由钻头和钢板基体组成。10根黄铜棒分别串联50的标准电阻。

中华人民共和国冶金工业部1二8一11一X35批准I二0一01一o1实施

GB2522一as

的is

图1层间电阻测试原理图

图中:电源—直流电源;

0一直流安培表1A，1.0级或更高;

。—直流伏特表1V，1.。级或更高，1000Q/V;

钻头—直径4一6mm;

极头-用不锈钢制成，一表面粗糙度
