GB/T 13958-2008 无直流励磁绕组同步电动机试验方法

lCS

29．160．01

K21

囝雷

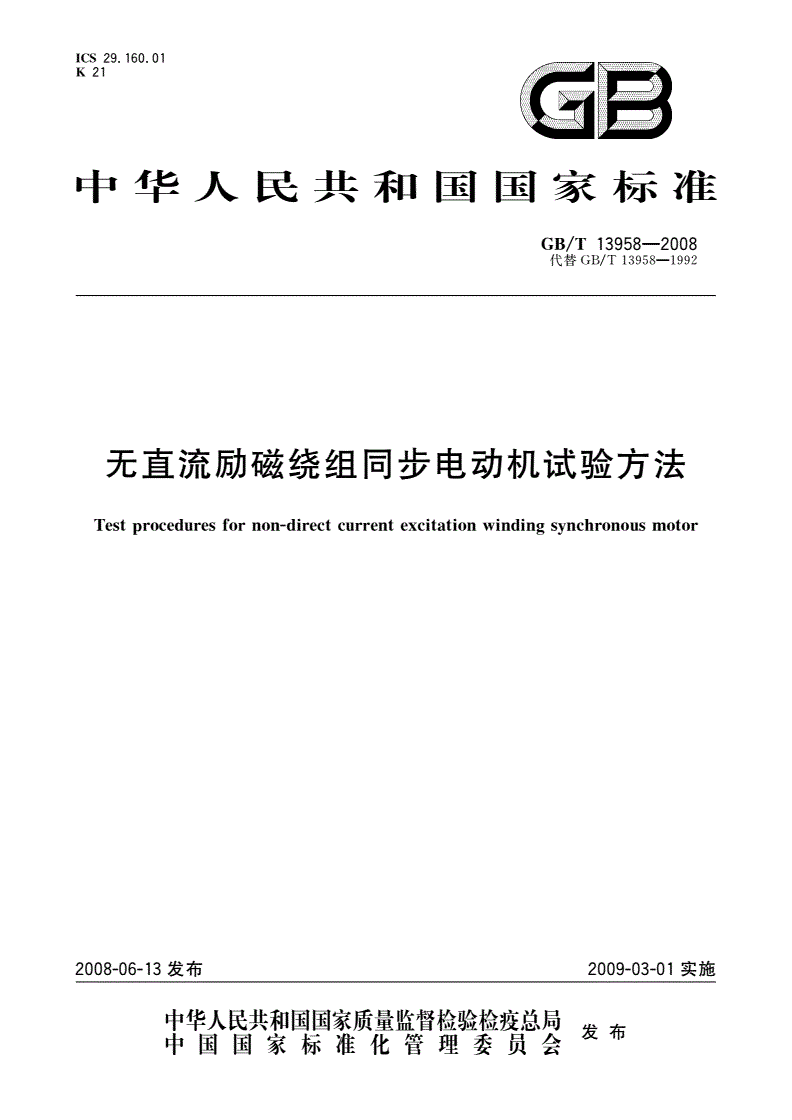

中华人民共和国国家标准

1

GB／T

代替GB／T

无直流励磁绕组同步电动机试验方法

Testfornon—directcurrentexcitationmotor

procedureswindingsynchronous

2008-06-13发布

帕中队国则国啪家明标瓣嵋管检理雌委勰员局厶矗发布

GB／T

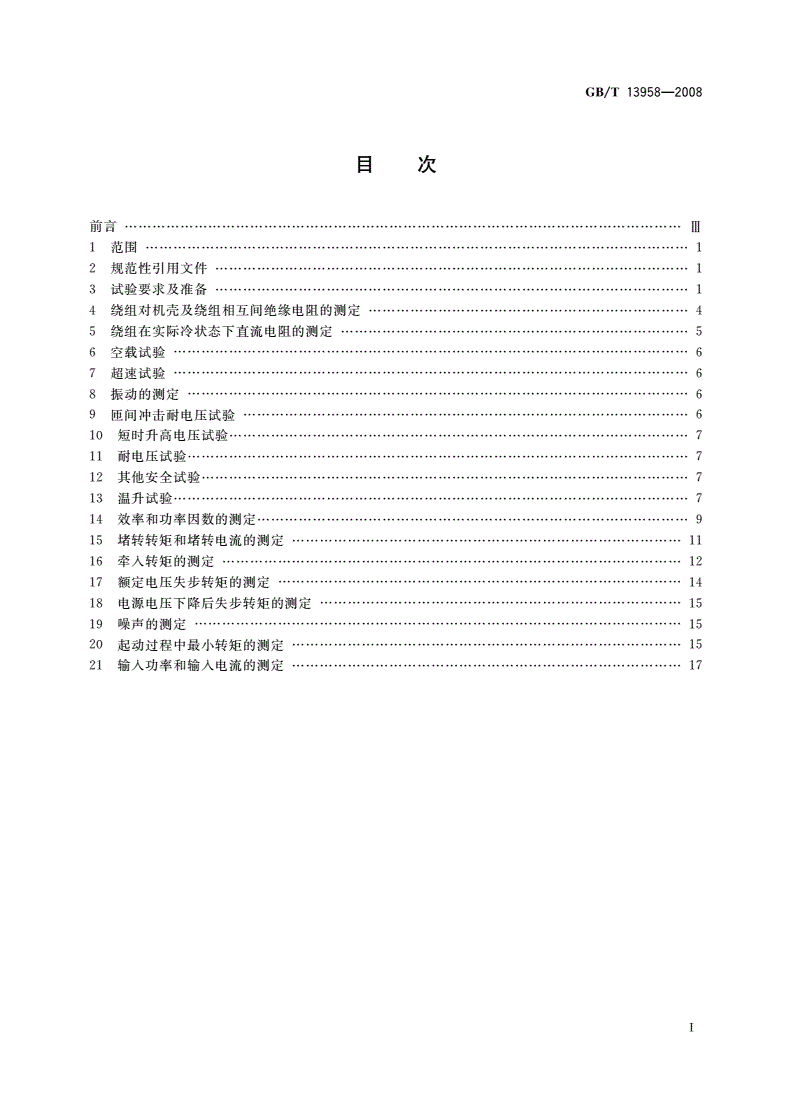

目次

前言………………··……·……

1范围……………··…····…·Ⅲ1

2规范性引用文件···………·1

3试验要求及准备…………·1

4绕组对机壳及绕组相互间绝缘电阻的测定4

5绕组在实际冷状态下直流电阻的测定…·5

6空载试验……·…………···6

7超速试验…………··……··6

8振动的测定…·……………6

9匝间冲击耐电压试验……………·…·…··6

10短时升高电压试验………………·………7

11耐电压试验………………·7

12其他安全试验…………··7

13温升试验…………………·7

14效率和功率因数的测定…9

15堵转转矩和堵转电流的测定…………··

16牵人转矩的测定………··

17额定电压失步转矩的测定………………

18电源电压下降后失步转矩的测定………

19噪声的测定………………

20起动过程中最小转矩的测定……………

2l输入功率和输入电流的测定……………u地M¨¨¨"

13958--2008

GB／T

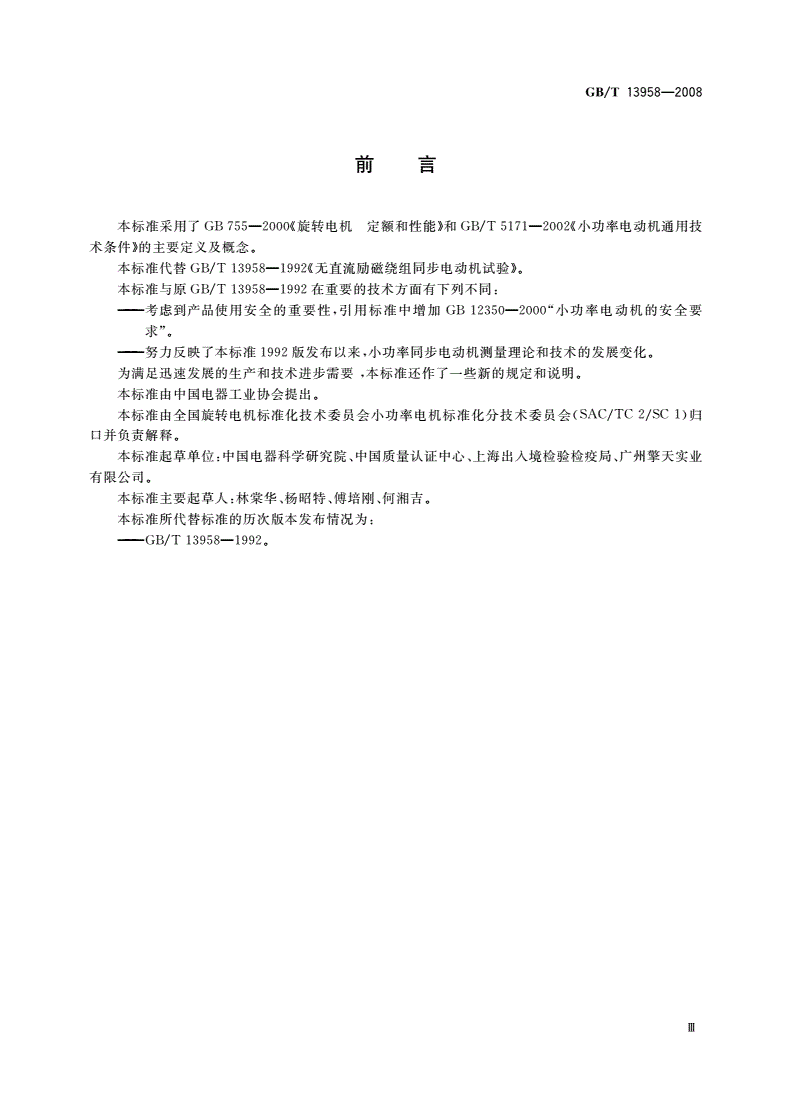

刖昌

5171

本标准采用了GB755--2000《旋转电机定额和性能》和GB／T

2002<<I]、功率电动机通用技

术条件》的主要定义及概念。

13958

本标准代替GB／T1992《无直流励磁绕组同步电动机试验》。

13958

本标准与原GB／T1992在重要的技术方面有下列不同：

——考虑到产品使用安全的重要性，引用标准中增加GB12350--2000“小功率电动机的安全要

求”。

——努力反映了本标准1992版发布以来，小功率同步电动机测量理论和技术的发展变化。

为满足迅速发展的生产和技术进步需要，本标准还作了一些新的规定和说明。

本标准由中国电器工业协会提出。

本标准由全国旋转电机标准化技术委员会小功率电机标准化分技术委员会(SAC／TC2／sc1)归

口并负责解释。

本标准起草单位：中国电器科学研究院、中国质量认证中心、上海出入境检验检疫局、广州擎天实业

有限公司。

本标准主要起草人：林棠华、杨昭特、傅培刚、何湘吉。

本标准所代替标准的历次版本发布情况为：

139581992．

——GB／T

Ⅲ

13958--2008

GB／T

无直流励磁绕组同步电动机试验方法

1范围

本标准规定了无直流励磁绕组同步电动机试验要求及试验方法。

本标准适用于永磁同步、磁滞同步及磁阻同步等无直流励磁绕组同步电动机的测试方法(不包括电

磁减速永磁同步电机)。以下的无直流励磁绕组同步电动机在本标准简称为电动机。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GBIEC

755--2000旋转电机定额和性能(idt60034—1：1996)

4942．12006

GB／T旋转电机整体结构的防护等级(IP代码)分级(IEC60034—5：2000，IDT)

GB／T5171—200z小功率电机通用技术条件

100682000

GB／T轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值

(idtIEC60034-14：1996)

2006

10069．1

GB／T旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法

(ISO1680—1：1999，IDT)

GB

12350--2000小功率电动机的安全要求

JB／T

9615．1—2000交流低压电机散嵌绕组匝间绝缘试验方法

9615．2

JB／T2000交流低压电机散嵌绕组匝问绝缘试验限值

10490

JB／T2004小功率电动机机械振动一振动的测量、评定及限值

3试验要求及准备

3．1试验电源

电源电压的波形应尽可能的接近正弦波，试验电源的谐波电压因数(HVF)应不超过2％；在进行温

升试验时应不超过1．5％(三相永磁同步电动机的专用可控硅变频电源除外)。

试验电源的实际平衡的电压系统应符合下述要求：

电压的负序分量及零序分量均不超过正序分量的l％；在进行温升试验时，负序分量不超过正序分

量的0．5％，零序分量的影响予以消除。

试验电源的频率与额定频率之差应在额定频率的士0，5％范围内。

3．2电气测量

3．2．1仪器概述

无论是机械式仪表还是电子式仪表，影响测量精度的主要因数有：

a)仪器的量程、使用条件和校准；

b)信号源负载；

c)引接线的校正。

因为仪器的精度通常表现为满刻度的百分比，因此仪表的量程选取应尽可能的低。

1

13958--2008

GB／T

电子仪器的使用越来越广泛，并且比非电子式仪器相比，具有更高的输入阻抗，高输入阻抗可以降

低因为仪器本身导致损耗，但是高输入阻抗仪器对于扰的影响更为敏感。

常见的干扰源有：

a)对电源系统的信号的感应或静电耦合；

b)阻抗耦合或接地环路；

c)非充分的常规模式发射干扰；

d)电源线的传导干扰。

应根据实际经验，采取减少于扰的措施。

3．2．2测量仪器的选取

型式检验时，采用的电气测量仪表的准确度应不低于0．5级(兆欧表除外)，电流互感器的准确度应

不低于0．2级，电量变送器的准确度应不低于0．5％，转速表的精确度应不低于1．0级，数字测速仪的

准确度应不低于0．1％土1个字，测力计的准确度应不低于1．0级(悬挂式弹簧秤除外)，温度测量仪的

误差应不大于±1℃。电阻测量仪的准确度应不低于0．2级。转矩测量仪及测功机的准确度要求为：

被试电动机额定转矩在0．5N·m以上时应不低于1％；在0．2N·m～0．5N·m之间时应不低于

1．5％；在0．2N·m以下时应不低于2％。

选择仪表时，应使测量值位于20％～95％仪表量程范围内。

出厂检验时，测量仪器的准确度应不低于1％。

3．2．3测量要求

进行电气测量时，应遵循下列要求：

a)三相电流用同规格的三电流互感器(或二互感器)法及三电流表进行测量。三相功率应采用两

瓦特表法进行测量。对小功率电动机，除堵转试验外，不允许采用电流互感器；

b)试验时，各仪表读数尽可能同时读取。在测量三相电压或三相电流时，应取三相读数的平均

值作为测量的实际值。

3．2．4测量线路

测量线路适用于小功率电动机。

测量时，单相电动机应采用图1的测量线路；三相电动机应采用图2的测量线路。当所用电流表及

瓦特表电流线圈内阻较大，不能满足测量要求时，单相电动机允许采用图3的测量线路；三相电动机允

许采用图4测量线路。

图1

2

1

GB／T3958--2008

电嘎蛙

电动机端

图2

图3

电同端

电动机端

图4

为了迅速可靠地换接电压表，图l中单极双投开关HK可选用旋转式按钮或钮子开关。图2中三

级双投开关HK可选用万能转换开关或组合开关。不允许采用不合要求的波段开关等。为了提高测

量准确度，测量线路中的导线压降影响应设法消除。

13958--2008

GB／T

采用图I或图2的测量线路进行温升及负载试验时，应遵循下列要求：

a)测量时，先将开关HK接在电动机端，调节电压及负载至额定值。读取电压后尽快换接开关

HK测取电网端电压值及其余的仪表指示值。在保持电网电压及负载不变的情况下(电动机

端电压应为额定值)进行温升试验，当温升稳定时所测得的电流及输入功率，即为额定电流及

额定输入功率；

b)被试电动机在额定负载时，电动机端电压应为额定电压。电动机端电压与电网端电压相差不

允许大于额定电压的1．5％，即电网端电压不大于1．015倍的电动机端电压；

c)在额定负载时，如电动机端电压与电网端电压相差大于额定电压的0．5％，但小于1．5％时，则

电动机的实际输入功率P。(w)应按式(1)进行修正：

Pl—P一12R…………(1)

式中：

P——瓦特表测得的输入功率，单位为瓦特(w)；

卜一电流表测得的电流(三相电动机为三相平均值)，单位为安培(A)；

R——测量线路中所有电流表及瓦特表电流线圈的总电阻，单位为欧姆(n)。

d)选用内阻较小的电流表及瓦特表电流线圈进行测量时，一般可满足本条b)项的要求。当选用

内阻很小的电流表(如T10型电流表及D28一W型瓦特表等)进行测量时，一般情况下可以高

于本条c)项的要求，即在额定负载时，电动机端电压与电网端电压相差小于额定电压的

0．5％，电动机的输入功率不用进行修正；

e)电压的测量，应选用内阻较高的电压表，全偏转电流应不大于15mA，以免影响测量的准确度。

当所用电流表及瓦特表电流线圈的内阻较大，测量结果不能满足上述要求时，可将图l或图2中的

电压表固定接于电动机端或采用图3或图4的测量线路。在此线路中通过电压表的电流不允许大于被

试电动机额定电流的I％。测量结果：电动机的实际输入功率P，(w)按式(2)进行修正：

P。一P—IzR—U2／R。…………(2)

式中：

P——瓦特表测得的输入功率，单位为瓦特(w)；

I一～电流表测得的电流(三相电动机应为三相平均值)，单位为安培(A)；

R——测量线路中所有电流表及瓦特表电流线圈的总电阻，单位为欧姆(Q)；

u——电压表读数，单位为伏特(V)；

R。——电压表内阻，单位为欧姆(n)。

当被试电动机额定电流在0．iA以上时，如果具备全偏转电流不大于ImA的0．5％级高内阻电压

表、T10电流表、D28一W型瓦特表或内阻更小的电表等可供使用时，则按图3或图4的测量线路进行测

量时，可得到既准确又简便的测定结果。此时被试电动机的输入功率可不进行修正。同时也减少了

图1或图2的换接操作的麻烦。

4绕组对机壳及绕组相互间绝缘电阻的测定

4．1测量时电动机的状态

测量电动机绕组的绝缘电阻应分别在电动机实际冷状态和热状态(或温升试验后)下进行。磁滞同

步电动机可仅在实际冷状态下进行。

出厂检验时，如无其他规定，绝缘电阻仅在实际冷状态下测定。但应保证热状态下绝缘电阻不低于

产品标准规定的数值。

4．2兆欧表的选用

测量绝缘电阻时，根据被试电动机绕组的额定电压规定如下：

a)绕组的额定电压在36V及以下，选用250V兆欧表；

4

GB／T

b)绕组的额定电压在36V以上至500V，选用500V兆欧表。

4．3测量方法

测量时，在兆欧表的读数值达到稳定后．读取并记录此数值，同时记录绕组的温度。

a)三相电动机：如各相绕组的始末端均引出时。应分别测量每相绕组对机壳及相互间的绝缘电

阻。如三相绕组已在电机内部连接，仅引出三个出线端时，则测量所有绕组对机壳的绝缘

电阻；

b)单相电动机：如主、副绕组的始末端均
