DB13/T 5765-2023 三维土工网垫应用技术规程

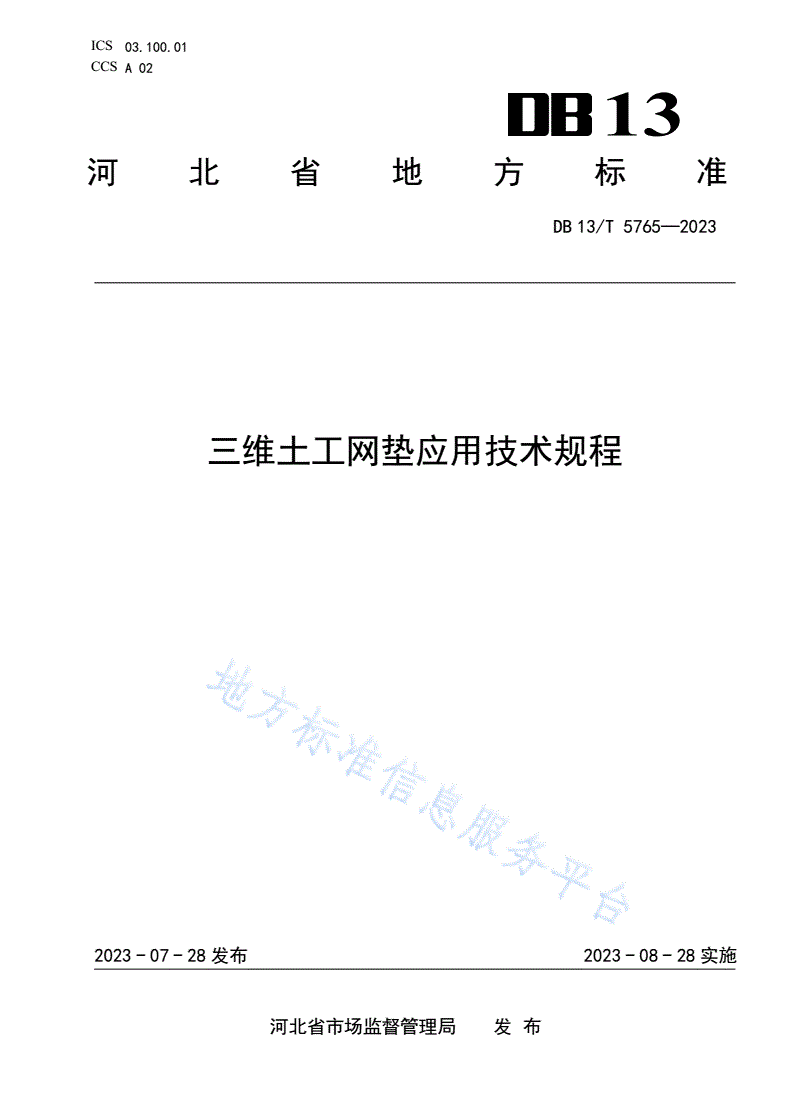

ICS03.100.01

CCSA02

13

河北省地方标准

DB13/T5765—2023

三维土工网垫应用技术规程

2023-07-28发布2023-08-28实施

河北省市场监督管理局发布

DB13/T5765—2023

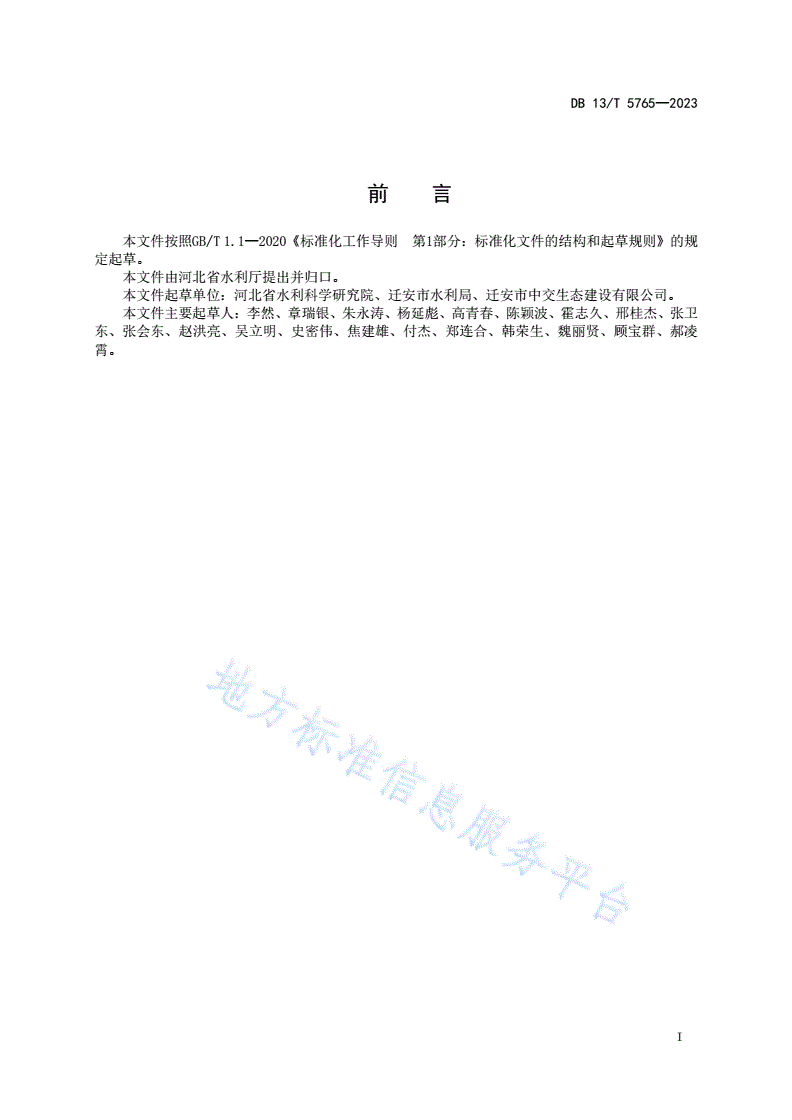

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规

定起草。

本文件由河北省水利厅提出并归口。

本文件起草单位：河北省水利科学研究院、迁安市水利局、迁安市中交生态建设有限公司。

本文件主要起草人：李然、章瑞银、朱永涛、杨延彪、高青春、陈颖波、霍志久、邢桂杰、张卫

东、张会东、赵洪亮、吴立明、史密伟、焦建雄、付杰、郑连合、韩荣生、魏丽贤、顾宝群、郝凌

霄。

I

DB13/T5765—2023

三维土工网垫应用技术规程

1范围

本文件规定了三维土工网垫应用的材料选择、工程设计、施工、质量检验与验收、试验方法等

要求。

本文件适用于河湖岸坡、堤坝边坡及其他土质边坡的防护工程。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用

文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）

适用于本文件。

GB/T2918塑料试样状态调节和试验的标准环境

GB/T13762土工合成材料土工布及土工布有关产品单位面积质量的测定方法

GB/T15788土工合成材料宽条拉伸试验方法

3术语和定义

下列术语和定义适用于本文件。

三维土工网垫

由聚合物单丝和（或）其他聚合物材料制成的可渗透的三维土工结构体。

拉伸强度

受外力拉伸直至断裂时每单位宽度上所具有的最大拉力。

4材料选择

一般规定

4.1.1工程中应选用有原生料颗粒进行制作的三维土工网垫。

4.1.2原生料颗粒可选用聚丙烯、聚乙烯、聚酯、聚酰胺、高密度聚乙烯、聚氯乙烯等材料。

4.1.3制作过程中可添加抗老化剂、阻燃剂等外加剂。

材料选型

4.2.1三维土工网垫的种类应根据设计功能、工程要求、环境条件、施工条件等选用，选用时应考

虑物理性能、力学性能、耐久性和产品形态等指标。

4.2.2三维土工网垫底面为双面拉伸平面网，表面为非拉伸挤出网，按层数可分为二层、三层、四

层、五层。

4.2.3二层由一层双向拉伸网和一层非拉伸挤出网组成；三层由二层双向拉伸网和一层非拉伸挤出

网组成；四层由二层双向拉伸网和二层非拉伸挤出网组成；五层由三层双向拉伸网个和二层非拉伸

挤出网组成。

4.2.4三维土工网垫宽度分别为1m、1.5m、2m，长度分别为30m、40m、50m。

进场要求

4.3.1三维土工网垫在运输过程中应有防晒、防雨等措施，装卸过程中防止尖锐物体钩划。

4.3.2三维土工网垫进场时，每卷应有合格证、产品名称、类型规格、产品标准号、检验员签章、

生产日期、厂名、厂址等标志内容。

1

DB13/T5765—2023

4.3.3三维土工网垫进场时，外观检查应无污垢、破损，材料质量、数量符合要求。

4.3.4三维土工网垫运至现场后应按规定进行检测，检测合格后方可使用。

4.3.5原材料应遮盖储存在阴凉、通风、干燥的地方，暴露存放不得超过3个月。

质量检验

4.4.1检验项目包括单位面积质量、厚度、长度偏差、宽度偏差、纵向拉伸强度、横向拉伸强度等。

4.4.2同一原料、同一类别、同一规格的三维土工网垫为一批，每批数量不超过500卷（含500卷）。

4.4.3三维土工网垫检验以批为单位，在检验批中随机抽取1卷。

4.4.4三维土工网垫技术指标应符合表1的规定。

表1技术指标

项目二层型三层型四层型五层型

单位面积质量/（g/m2）≥220≥260≥350≥430

厚度/mm≥10≥12≥14≥16

长度偏差/m+0.1

宽度偏差/m+1.0

纵向拉伸强度/（kN/m）≥0.80≥1.4≥2.0≥
