YD/T 3090-2016 通信用壁挂式电源系统

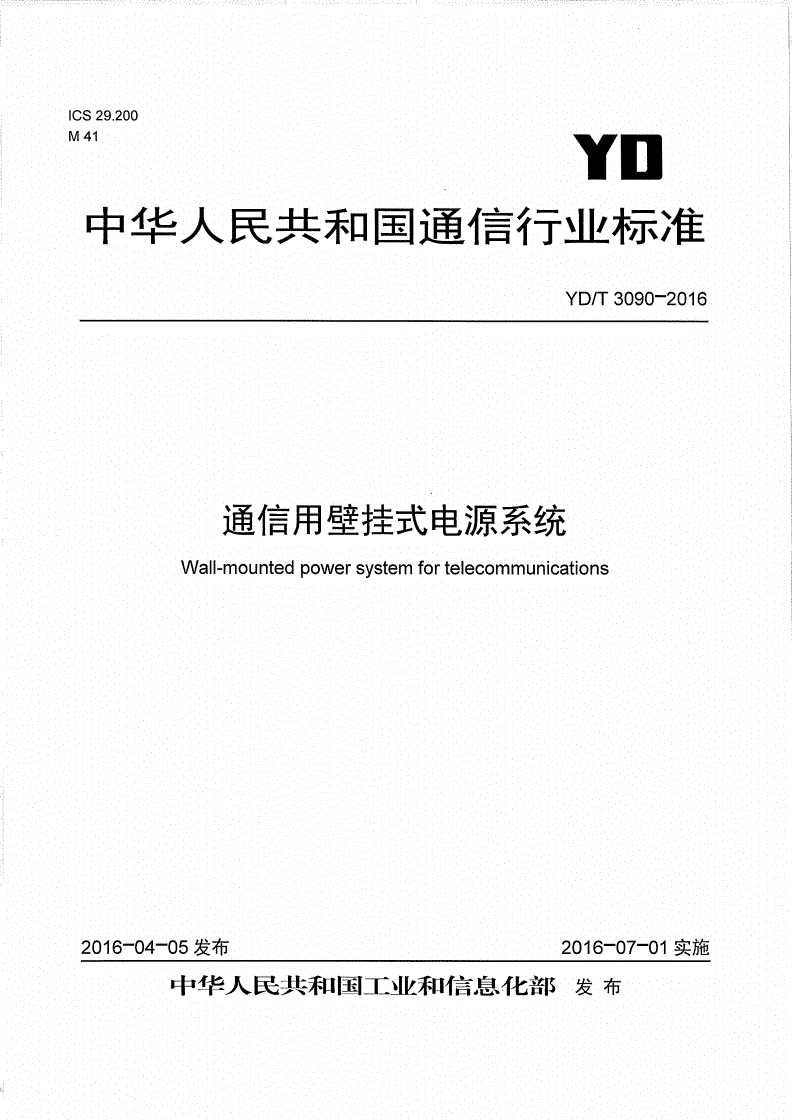

ICS29.200

M41YD

中华人民共和国通信行业标准

YD/T3090-2016

通信用壁挂式电源系统

Wall-mountedpowersystemfortelecommunications

2016一04-05发布2016-07—01实施

中华人民共和国工业和信息化部发布

YD/T3090-2016

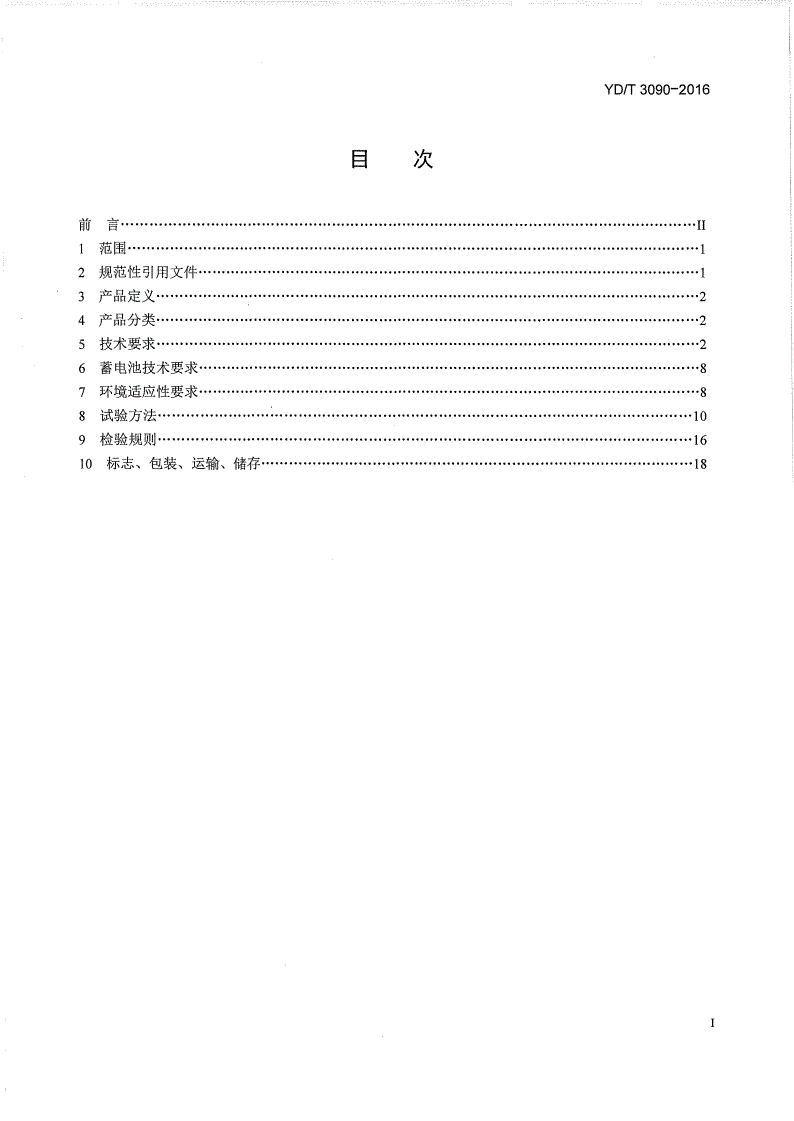

目次

Its.................................................................................................II

iISH.....................................................................................l

2规范性引用文件...........................................................................1

32

4⑶诚.................................................................................2

5财贼.................................................................................2

6蓄电池技术要求...........................................................................8

7环境适应性要求...........................................................................8

8微前去................:..............................................................10

9麟麵................................................................................16

10标志、包装、运输、储存.................................................................18

I

YD/T3090-2016

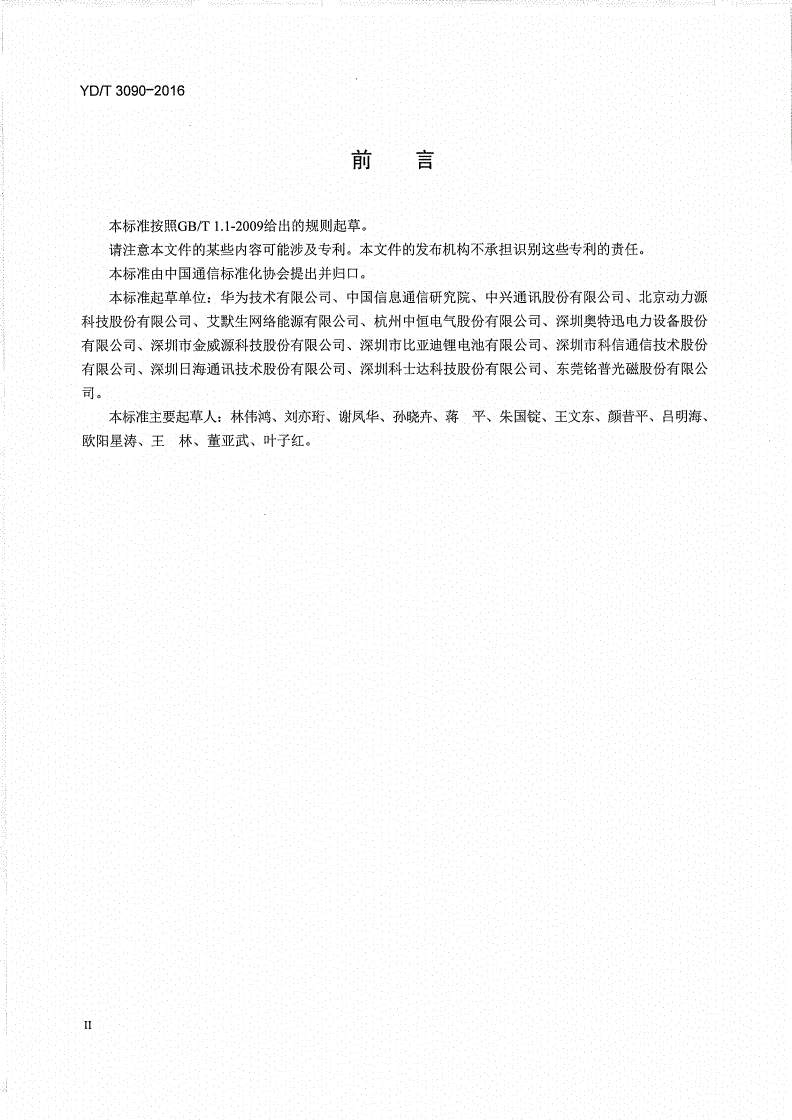

刖m

本标准按照GB/T1.1-2009给出的规则起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。

本标准由中国通信标准化协会提出并归口。

本标准起草单位：华为技术有限公司、中国信息通信研究院、中兴通讯股份有限公司、北京动力源

科技股份有限公司、艾默生网络能源有限公司、杭州中恒电气股份有限公司、深圳奥特迅电力设备股份

有限公司、深圳市金威源科技股份有限公司、深圳市比亚迪锂电池有限公司、深圳市科信通信技术股份

有限公司、深圳日海通讯技术股份有限公司、深圳科士达科技股份有限公司、东莞铭普光磁股份有限公

司。

本标准主要起草人：林伟鸿、刘亦珩、谢凤华、孙晓卉、蒋平、朱国锭、王文东、颜昔平、吕明海、

欧阳星涛、王林、董亚武、叶子红。

YD/T3090-2016

通信用壁挂式电源系统

1范围

本标准规定了通信用壁挂式电源系统（以下简称“壁挂式电源”）的定义、分类、技术要求、蓄电池

技术要求、环境适应性要求、试验方法、检验规则以及标志、包装、运输和储存等。

本标准适用于由高频开关电源（不大于200A)、逆变器（不大于4000VA)、蓄电池、配电装置、

温度调节装置和机柜（箱）等组成的通信电源系统，不适用于仅交流输出的UPS系统。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T191-2008包装储运图示标志

GB/T2423.1-2008电工电子产品环境试验第2部分：试验方法试验A.•低温

GB/T2423.2-2008电工电子产品环境试验第2部分：试验方法试验B:高温

GB/T2423.5-1995电工电子产品环境试验第2部分：试验方法试验Ea和导则：冲击

GB/T2423.9-2001电工电子产品环境试验第2部分：试验方法试验Cb:设备用恒定湿热

GB/T2423.10-2008电工电子产品环境试验第2部分：试验方法试验Fc:振动（正弦）

GB/T2423.17-2008电工电子产品基本环境试验规程试验Ka:盐雾试验方法

GB/T2423.24-2013电工电子产品环境试验第2部分：试验方法试验Sa:模拟地面上的太阳辐射

GB/T2828.1-2012计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划

GB3873-1983通信设备产品包装通用技术条件

GB4208-2008外壳防护代码（IP)代码

GB/T4797.1-2005电工电子产品环境自然环境条件温度和湿度

GB/T4797.4-2006电工电子产品环境自然环境条件太阳辐射与温度

GB/T4797.5-2008电工电子产品环境自然环境条件降水和风

GB/T4797.6-1995电工电子产品环境自然环境条件尘、沙、盐雾

GB4943.1-2011信息技术设备安全第1部分：通用要求

GB/T18380.12-2008电缆和光缆在火焰条件下的燃烧试验

GB9254-2008信息技术设备的无线电骚扰限值和测量方法

GB/T17626.2-2006电磁兼容试验和测量技术静电放电抗扰度试验

YD/T282-2011通信设备可靠性通用试验方法

YD/T731-2008通信用高频开关整流器

YD/T777-2006通信用逆变设备

YD/T1363.3-2014通信局（站）电源、空调及环境集中监控管理系统第3部分：前端智能设备协议

YD/T799-2010通信用阀控式密封铅酸蓄电池

YD/T3090-2016

YD/T944-2007通信电源设备的防雷技术要求和测试方法

YD/T983-2013通信电源设备电磁兼容性限值及测量方法

YD/T1058-2014通信用高频开关电源系统

YD/T1436-2014室外型通信电源系统

YD/T2344.1-2011通信用磷酸铁锂电池组

3产品定义

下列定义适用于本文件。

3.1

通信用壁挂式电源系统Wall-MountedPowerSystemforTelecommunications

安装于建筑物内墙、外墙、弱电井、楼道、电线杆等固定地点，与通信设备配套的由高频开关电源、

48V直流输入通信逆变器（可选）、蓄电池、配电装置、温度调节装置和机柜（箱）等组成的一体化通

信电源系统。

3.2

I型typeI

适用于GB/T4797.1-2005的表1中规定的寒冷、寒温I、寒温II、暖温、干热共5种气候类型区域的

产品类型。

3.3

II型typeII:

适用于GB/T4797.1-2005的表1中规定的暖温、干热、亚湿热和湿热共4种气候类型区域的产品类型。

4产品分类

按通信（局）站各种设备的供电要求，通信用壁挂式电源系统有多种类型，可按不同方式分类：

a)按使用环境分：

一室内型；

一室外I型；

一室外II型。

b)按输出电压分：

一直流输出型：-48V直流输出；

一交直流输出型：直流型基础上选配置通信用逆变器组件，支持220V交流和-48V直流同时输出。

5技术要求

5.1基本工作条件

5.1.1环境温度

室外I型：一40°C〜+45°C;

室内型和室外II型：一KTC〜+45°C。

5.1.2环境湿度

室外I型：彡90%RH(不结露）；

YD/T3090-2016

室内型和室外II型：<95%RH(不结露）。

5.1.3大气压力

70kPa〜106kPa。

5_1.4工作环境

应无剧烈震动与冲击，无导电爆炸性尘埃，无明显的腐蚀性气体，并远离热源。

5.2储存及运输条件

5.2.1环境温度

一40°C〜+70°C。

5.2.2环境湿度

<95%RH。

5.2.3冲击与振动（不安装蓄电池）

冲击：壁挂式电源应能承受峰值加速度为30m/s2,持续时间为11ms。

振动：正弦扫频。振动频率为5Hz〜9Hz,振幅为1.2mm;振动频率为9Hz〜200Hz，加速度为4m/s2。

5.2.4其他

储存及运输条件中不包含蓄电池，铅酸蓄电池的储存及运输条件应按YD/T799-2010的规定执行；

锂电池的储存及运输条件应按YD/T2344.1-201丨的规定执行。

5.3结构、安装及相关安全要求

5.3.1结构要求

5.3.1.1机柜正面宜装有带锁的门，应做到不开门就不能对产品做任何操作。

5.3.1.2各种操作均应在产品正面进行，操作所用开关、按钮应灵活可靠。

5.3.1.3蓄电池放置位置的结构应方便蓄电池的更换操作，蓄电池之间间距宜不小于5mm。同时，需有

限位措施，避免箱体倾斜时电池触碰箱门使箱门受力，避免开门时电池滑出箱外。

5.3.2外接端口要求

壁挂式电源外接的接线端口（包括输入端和输出端、信号端）应有妥善的连接固定方式，并同外壳

防护等级相适配。

5.3.3外观要求

5.3.3.1机柜结构稳固，漆面或镀层匀称，无剥落、锈蚀及裂痕等现象。

5.3.3.2机柜表面平整，所有标牌、标记、文字符号应清晰、正确、整齐。

5.3.4安装要求

5.3.4.1室内型壁挂式电源机柜需支持挂墙或落地的安装方式，且支持客户选配安裝附件。室外型壁挂

式电源机柜需支持挂墙、抱杆或落地的安装方式，且支持客户选配安装附件。

5.3A2壁挂式电源挂墙/抱杆挂架的承载能力应不低于壁挂式电源质量的4倍（含电池）。挂墙安装时

壁挂式电源与墙体间宜采用膨胀螺栓连接。

5.3.4.3壁挂式电源安装面的承载能力应不低于壁挂式电源质量的4倍（含电池）。

5.3.4.4壁挂式电源安装面的强度不符合5.3.4.3时应采取相应的加固、支撑和减震措施，以防止影响电

源机柜的正常运行或导致安全危险。

5.3.5结构其他设计要求

YD/T3090-2016

如果壁挂式电源有设计防尘网和温控部件，应确保在应用现场可以不用工具即可完成简单拆卸和安

装工作。

5.4电气性能

5.4.1输入技术指标

5.4.1.1交流输入电压范围

三相五线制或三相四线制380V:304V〜456V;

单相三线制220V:176V〜264V。

注：交流输入电压超出上述范围但不超过额定值的±30%时，系统可降额使用。

5.4.1.2输入频率范围

45Hz〜55Hz。

5.4.1.3输入电压波形畸变率

输入电压波形畸变率应不大于5%。

5.4.1.4输入电流谐波成分

当输入额定电压时，系统的输入电流谐波成分应满足表1的要求。

表1输入电流谐波成分

1级2级3级

输入电流谐波成份100%额定负载^5%^10%<28%

(3次〜39次THDI)50%额定负载^8%^15%^30%

30%额定负载^15%彡20%<35%

5.4.1.5输入功率因数

系统输入功率因数应满足表2的要求。

表2输入功率因数

1级2级3级

100%额定负载^0.99彡0.96彡0.92

输入功率因数50%额定负载彡0.98彡0.95彡0.90

30%额定负载>0.97彡0.90彡0.85

5.4.2输出技术指标

直流输出技术指标应符合YD/T731-2008的要求，交流输出技术指标应符合YD/T777-2006的要求。

5.4.3电源系统效率（不含加热、制冷功耗)

系统效率应满足表3的要求。

表3系统效率

技术指标及要求（50%与丨00%额定负载条件下）

系统输出类别

1级2级3级

交流输出彡90%多85%彡80%

直流输出彡94%彡90%>88%

5.4.4电气安全设计

电气安全设计包括：

a)交流输入：壁挂式电源交流输入宜采用断路器保护装置，能确保同时断开交流输入零线和火线。

YD/T3090-2016

b)线缆设计要求：壁挂式电源内部所有功率电缆宜采用多股铜线或者铜排设计。如果是电缆设计，

电缆接口宜采用专用接线端子连接，如OT、冷压端子等，不能采用裸线或者裸线镀锡直接连接。

c)电池反接保护（可选）：壁挂式电源应具有电池正、负极反接保护功能，更换电池时，电池正、

负极反接接入时，不会造成系统部件不可恢复的损坏。

d)电池下电保护（可选）：壁挂式电源电池低压下电后，宜完全切断电池供电回路。

5.5整流模块

5.5.1整流模块容量要求

整流模块容量包括：l〇A、15A、20A、30A、50A。

5.5.2整流模块其他要求

整流模块其他要求应符合YD/T731-2008的要求。

5.6逆变器模块

逆变器模块应符合YD/T777-2006的要求。

5.7系统功能

5.7.1壁挂式电源告警功能

壁挂式电源告警功能包括：

a)交流中断/异常告警：当输入的交流电压中断或交流电压高于（低于）内部设定值时，壁挂式电

源应能产生告警信号。

b)门开告警：当壁挂式电源机柜门打开后，壁挂式电源应能产生告警信号。

c)电池温度告警：当电池温度高于（低于）内部设定值时，壁挂式电源应能产生告警信号。

d)电池丢失告警（可选）：当电池不在位时，壁挂式电源应能产生告警信号。

e)监控存储历史告警不少于1000条，历史告警记录按循环存储方式保存，记录结果有日期和时间。

f)蓄电池低电压告警：当蓄电池电压低于内部设定值，壁挂式电源应能产生告警信号。

g)模块故障告警：当壁挂式电源内整流模块或逆变器或主要电路产生故障，壁挂式电源应能产生告

警信号。

注：其他告警功能项目可由客户与厂家协商而定。

5.7.2监控功能要求

监控功能要求包括：

——实时监视系统工作状态；

——采集和存储系统运行参数；

——设置参数的掉电存储功能；

——配置电池温度传感器，用于实现对浮充电压值作温度补偿功能；

——按照局（站）监控中心的命令对被控设备进行控制；

——具备至少4路告警信号输出干接点接口，至少具有1路RS232、485或IP等通信接口方式向外

传递告警信息，且通信接口的通信协议应符合YD/T1363.3的要求，支持接入动环监控设备。

5.7.3遥测、遥信和遥控

交流配电部分：

一一遥测：输入电压，输入电流（可选），输入频率（可选）；

YD/T3090-2016

一一遥信：输入过压/欠压，缺相（可选），输入过流（可选），频率过高/过低（可选），断路器

开/关状态（可选）。

整流模块：

一一遥测：整流模块输出电压，每个整流模块输出电流；

一一遥信：每个整流模块工作状态（开机/关机/休眠，限流/不限流），故障/正常；

----遥控：开/关机，均/浮充/测试，休眠节能工作模式/普通工作模式。

直流配电部分：

一一遥测：输出电压，总负载电流，主要分路电流（可选），蓄电池充、放电电流；

——遥信：输出电压过压/欠压，蓄电池熔丝状态，均/浮充/测试，主要分路懷丝/开关状态（可选），

蓄电池二次下电（可选）。

逆变器部分：

一一遥测：交流输出电压，交流输出电流，交流输出频率，直流输入电压；

——遥信：正常工作、故障、交流输出过电压、三相输出电压缺相（可选）。

5.7.4壁挂式电源保护功能

5.7.4.1壁挂式电源直流输出保护功能

壁挂式电源直流输出保护功能应符合YD/T1058-2014中4.9的要求。

5.7.4.2壁挂式电源交流输出保护功能

配置逆变器时壁挂式电源交流输出应具备以下保护功能：

a)输出短路保护：当壁挂式电源输出端负载出现短路故障时，逆变器应具有自动保护功能，且当短

路故障解除时，逆变器具有自动启动功能。

b)输出过载保护：当负载超过额定负载规定值，逆变器延时规定时间，逆变器将关闭逆变转旁路输

出，并灯光告警。负载恢复正常时，逆变器将自动转回逆变输出。

c)过温度保护：壁挂式电源机柜内运行温度过高时，逆变器应关闭逆变转旁路输出，并灯光告警，

当温度恢复逆变器正常工作温度时，逆变器具有自启动功能。

d)输出过/欠压保护：壁挂式电源输出电压超出设定过电压值或未达欠电压值时，逆变器应关闭逆

变转旁路输出，并灯光告警，逆变器具有延时自启动功能。

e)蓄电池低电压保护：当蓄电池端电压下降到内部设定值。壁挂式电源应停止逆变工作，改为旁路

输出。

5.8壁挂式电源其他功能

5.8.1复电自动恢复功能

在交流输入停电复电之后，壁挂式电源应能自动恢复正常运行。

5.8.2风扇温控调速功能

壁挂式电源如配有散热风扇，应能根据壁挂式电源散热需求自动调节其转速。

5.8.3蓄电池管理功能

壁挂式电源应具备对蓄电池进行浮充电压充电和均充电压充电的管理功能，并能根据蓄电池温度对

浮充电压值作温度补偿。

5.9壁挂式电丨原噪声

YD/T3090-2016

系统音响噪声应满足表4的要求。

表4音响噪声

1级
