DB51/T 990-2020 小型泵站设计规程

ICS65.060.35

B90

DB51

四川省地方标准

DB51/T990—2020

代替DB51/T990-2010

小型泵站设计规程

2020-4-15发布2020-6-1实施

四川省市场监督管理局发布

DB51/T990—2020

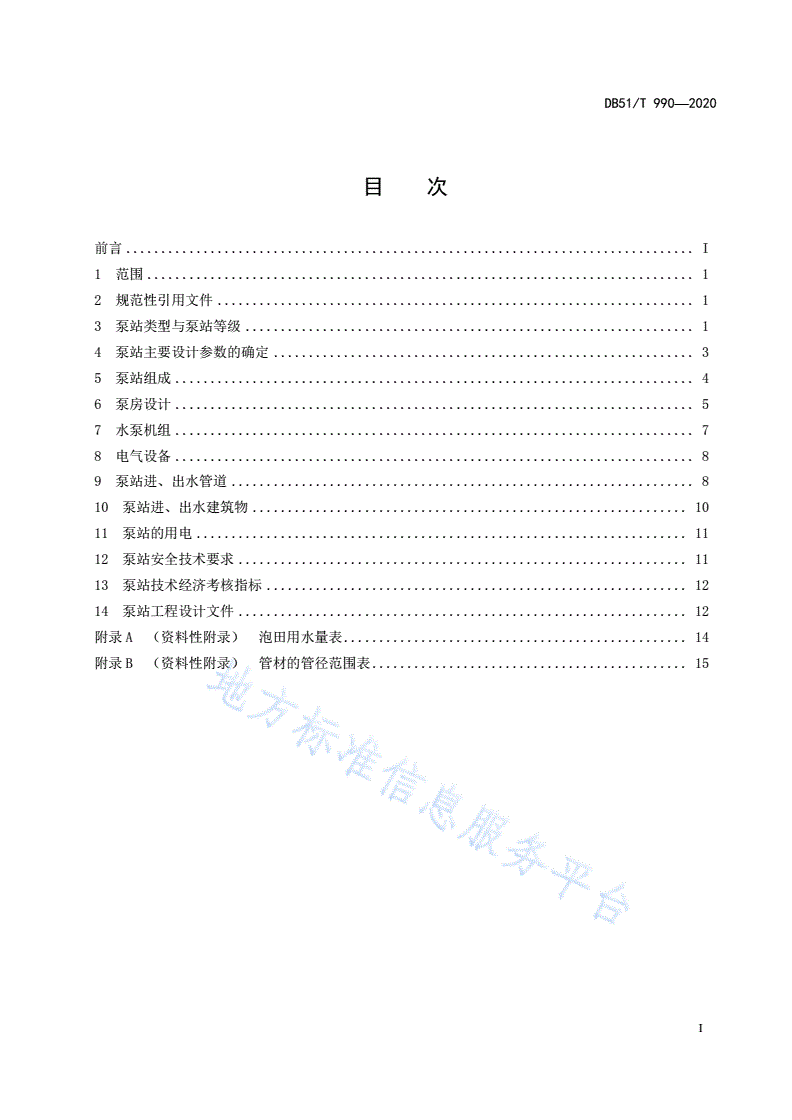

目次

前言.................................................................................I

1范围..............................................................................1

2规范性引用文件....................................................................1

3泵站类型与泵站等级................................................................1

4泵站主要设计参数的确定............................................................3

5泵站组成..........................................................................4

6泵房设计..........................................................................5

7水泵机组..........................................................................7

8电气设备..........................................................................8

9泵站进、出水管道..................................................................8

10泵站进、出水建筑物..............................................................10

11泵站的用电......................................................................11

12泵站安全技术要求................................................................11

13泵站技术经济考核指标............................................................12

14泵站工程设计文件................................................................12

附录A（资料性附录）泡田用水量表.................................................14

附录B（资料性附录）管材的管径范围表.............................................15

I

DB51/T990—2020

前言

本标准依据GB/T1.1-2009给出的规定进行编写。

本标准由四川省农业农村厅提出、归口并解释。

本标准由四川省市场监督管理局批准。

本标准代替DB51/T990-2010《小型泵站设计规程》，本标准与DB51/T990-2010相比，除编辑性修

改外，主要变化如下：

——补充完善了小型泵站类型；

——明确了小型泵站主要建筑物和次要建筑物；

——增加了泵站设计中进行水资源平衡计算的要求；

——增加了远程信息化泵站的相关要求；

——增加了装配式泵房和一体化泵站的相关要求；

——细化了泵房布置的具体要求；

——增加了设计文件编制的规范依据和具体内容要求；

——补充了对小型泵站设计进行过度过程计算的相关要求；

——明确了水泵安装基础的设计要求。

本标准起草单位：四川省农业机械研究设计院、四川省农业农村厅农业机械化处、四川省机电排灌

管理总站

本标准主要起草人：周小波、曾文明、卢珍、李光辉、阮红丽、杨建国、尹显智、胡振祥、莫涵、

廖功磊、刘长树、刘从伟

标准附录A（资料性附录）泡田用水量表。

标准附录B（资料性附录）管材的管径范围表。

本标准历次版本发布情况为：

——DB51/T990-2010。

II

DB51/T990—2020

小型泵站设计规程

1范围

本标准规定了小型泵站的类型与泵站等级、泵站主要设计参数的确定、泵站组成、泵房设计、泵站

水泵机组、电气设备、泵站进出水管道、泵站进出水建筑物、泵站的用电、泵站安全技术要求、泵站技

术经济考核指标、泵站工程设计文件等。

本标准主要适用于装机功率≤1000kW的农用小型泵站设计，其它小型泵站设计可参照执行。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T3214水泵流量的测定方法

GB5084农田灌溉水质标准

GB5226.1机械安全机械电气设备第1部分：通用技术条件

GB5749生活饮用水卫生标准

GB/T6490.3水轮泵

GB/T8196机械安全防护装置固定式和活动式防护装置设计与制造一般要求

GB13006离心泵、混流泵、轴流泵汽蚀余量

GB13007离心泵效率

GB50265-2010泵站设计规范

GB/T50064交流电气装置的过电压保护和绝缘配合设计规范

GB/T50065交流电气装置的接地设计规范

SL618水利水电工程可行性研究报告编制规程

3泵站类型与泵站等级

3.1泵站类型

泵站类型按机组动力供给类型分为电力泵站、水轮泵站、风力泵站、太阳能泵站等类型。

3.2泵站等级

根据GB/T50265-2010泵站分等划分规定，小型泵站按装机流量和装机功率分等，分为小（1）型泵

站和小（2）型泵站，分等级指标见表1。

1

DB51/T990—2020

表1灌溉、排水泵站分等指标

装机功率装机流量

泵站等级泵站规模

kWm3/s

小（1）型—A500～1000(含1000)2～10

Ⅳ小（1）型—B315～500(含500)

小（1）型—C90～315(含315)

小（2）型—A55～90(含90)＜2

Ⅴ小（2）型—B15～55(含55)

小（2）型—C≤11

注：1.装机流量、装机功率指单站装机总容量指标。

2.由多级或多座泵站联合组成的泵站工程的等别，可按其整个系统的分等指标确定。

3.等级划分时，若装机功率和装机流量等级划分不同，取较高的一级。

3.3泵站建筑物级别

3.3.1泵站建筑物包括：泵房、配电房、管理房、进水池、出水池等；次要建筑物由包括引水渠、管

道镇墩、管道支墩、管道沟、电缆沟构成。泵站建筑物级别的划分，见表2：

表2泵站建筑物级别划分

建筑物级别

泵站等级泵站规模临时性建筑物级别

主要建筑物次要建筑物

小（1）型—A445

Ⅳ小（1）型—B455

小（1）型—C455

小（2）型—A55-

Ⅴ小（2）型—B55-

小（2）型—C55-

3.3.2泵站建筑物防洪标准

泵站建筑物防洪标准应符合GB50265-2010中表2.1.1的规定，见表3。

表3泵站建筑物防洪标准

洪水重现期（年）

泵站建筑物级别

设计校核

42050

51020

注：修建在河流、湖泊或平原水库边的堤身式泵站，其建筑物防洪标准不应低于堤坝现有防洪标准。

2

DB51/T990—2020

4泵站主要设计参数的确定

4.1泵站设计流量

4.1.1灌溉泵站设计流量应根据灌区水资源状况，在水量平衡计算的基础上，结合灌水定额（可参考

附录A）、设计灌水率、灌溉面积、作物需水、渠系水利用系数，灌区内调蓄容积等条件进行综合分析

计算确定。按照灌溉时段最大平均提水量确定。考虑到产业发展的需求和水泵性能会随运行时间而逐渐

降低，泵站装机流量可在设计流量基础上增加5%-10%的余量。

4.1.2排水泵站设计流量应根据排涝标准、排涝方式、排涝面积及调蓄容积等条件综合分析计算确定。

4.1.3农村饮灌结合泵站设计流量应根据灌溉期间的设计流量和供水对象的用水量标准等综合分析计

算确定。农村饮灌结合泵站水质，应符合GB5084、GB5749的规定。

4.1.4工业及城镇供水泵站设计流量应根据企业生产用水量和城镇供水人口的用水量标准及规模综合

分析计算确定。工业及城镇供水泵站水质，应符合GB5749的规定。

4.1.5排污泵站设计流量应根据企业生产污水排放量和城镇人口生活污水的排放量，按照实际处理能

力，计算确定。

4.2泵站特征水位

4.2.1本规程对灌溉泵站的特征水位进行了规定，其它用途泵站的特征水位应符合GB50265-2010中

3.2的规定。

4.2.2进水池水位确定：

a)防洪水位：按GB50265-2010中3.2.1的规定确定；
