YS/T 746.4-2010 无铅锡基焊料化学分析方法 第4部分：铅含量的测定 火焰原子吸收光谱法

ICS77.040.30

H13

中华人民共和国有色金属行业标准

/—

YST746.42010

无铅锡基焊料化学分析方法

:

第部分铅含量的测定

4

ㅤㅤㅤㅤ

火焰原子吸收光谱法

—

Methodsforchemicalanalsisoflead-freetin-basedsolders

y

:—

Part4Determinationofleadcontent

Flameatomicabsortionsectrometricmethod

pp

2010-11-22发布2011-03-01实施

中华人民共和国工业和信息化部发布

/—

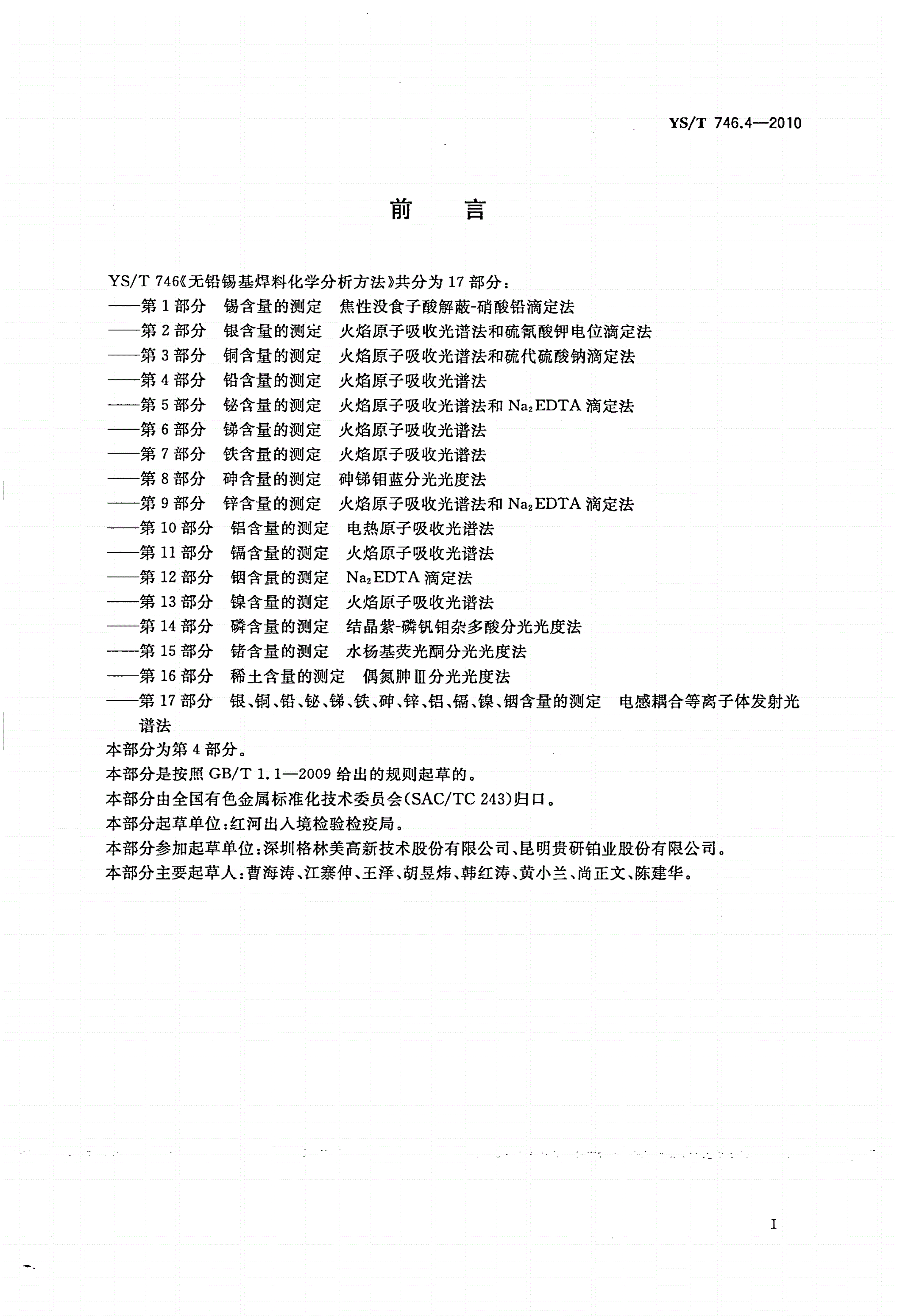

YST746.42010

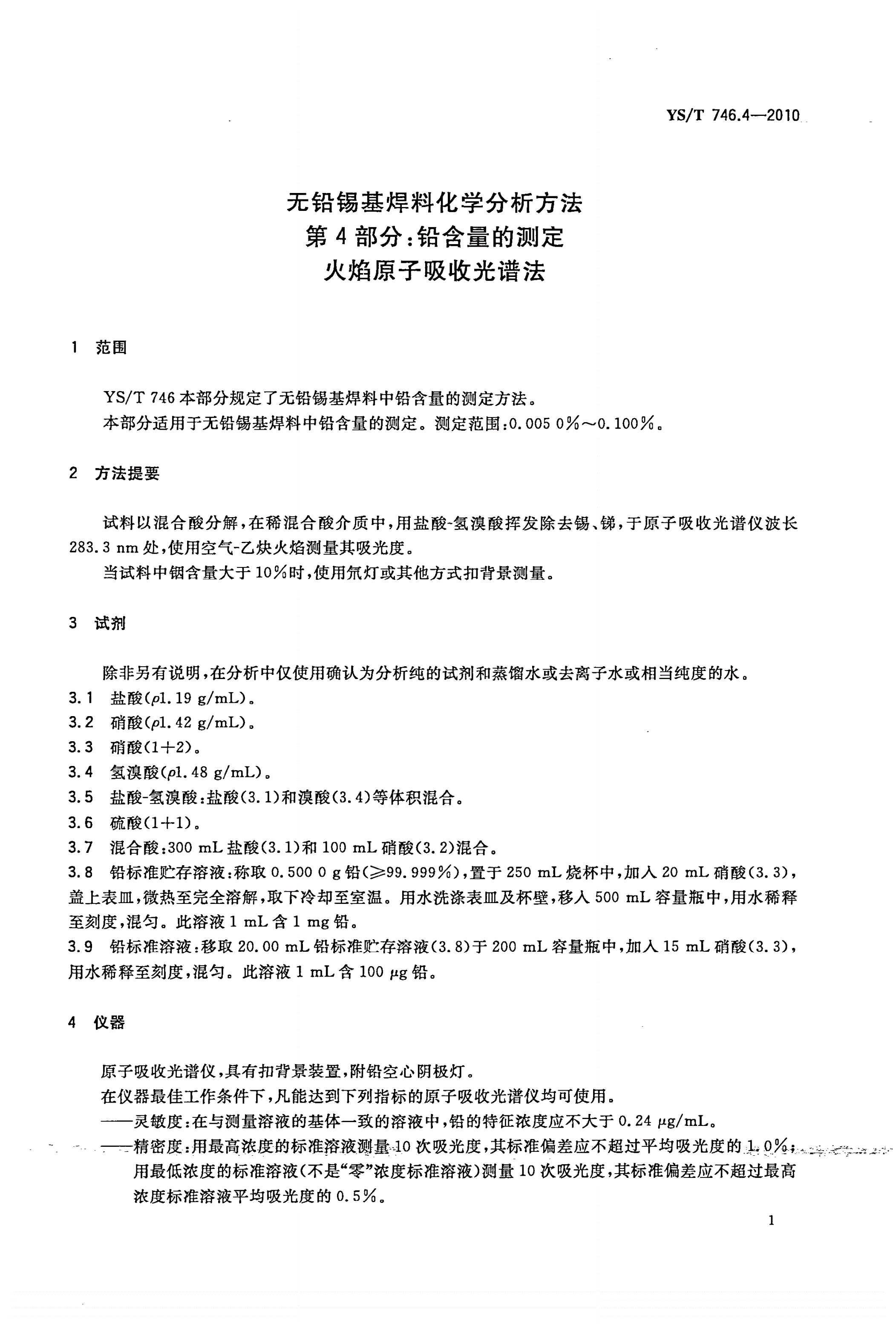

无铅锡基焊料化学分析方法

:

第部分铅含量的测定

4

火焰原子吸收光谱法

1范围

/本部分规定了无铅锡基焊料中铅含量的测定方法。

YST746

。:。

本部分适用于无铅锡基焊料中铅含量的测定测定范围0.0050%~0.100%

2方法提要

,,、,

试料以混合酸分解在稀混合酸介质中用盐酸氢溴酸挥发除去锡锑于原子吸收光谱仪波长

-

,。

处使用空气乙炔火焰测量其吸光度

283.3nm-

,。

当试料中铟含量大于10%时使用氘灯或其他方式扣背景测量

3试剂

ㅤㅤㅤㅤ

,。

除非另有说明在分析中仅使用确认为分析纯的试剂和蒸馏水或去离子水或相当纯度的水

盐酸(/)。

3.11.19mL

ρg

3.2硝酸(/)。

1.42mL

ρg

硝酸()。

3.31+2

氢溴酸(/)。

3.41.48mL

ρg

:()()。

盐酸氢溴酸盐酸和溴酸等体积混合

3.5-3.13.4

硫酸()。

3.61+1

:()()。

混合酸盐酸和硝酸混合

3.7300mL3.1100mL3.2

:(),,(),

3.8铅标准贮存溶液称取0.5000g铅≥99.999%置于250mL烧杯中加入20mL硝酸3.3

,,。,,

盖上表皿微热至完全溶解取下冷却至室温用水洗涤表皿及杯壁移入500mL容量瓶中用水稀释

,。。

至刻度混匀此溶液含铅
