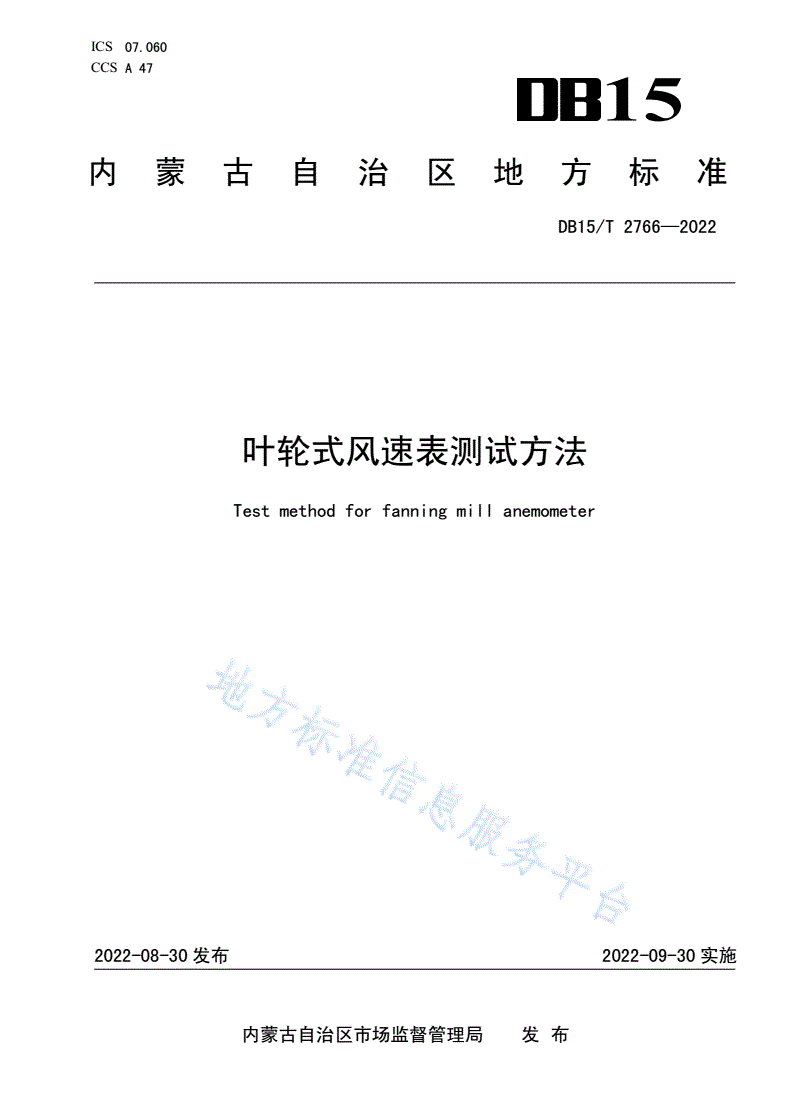

DB15/T 2766-2022 叶轮式风速表测试方法

ICS07.060

CCSA47

15

内蒙古自治区地方标准

DB15/T2766—2022

叶轮式风速表测试方法

Testmethodforfanningmillanemometer

2022-08-30发布2022-09-30实施

内蒙古自治区市场监督管理局发布

DB15/T2766—2022

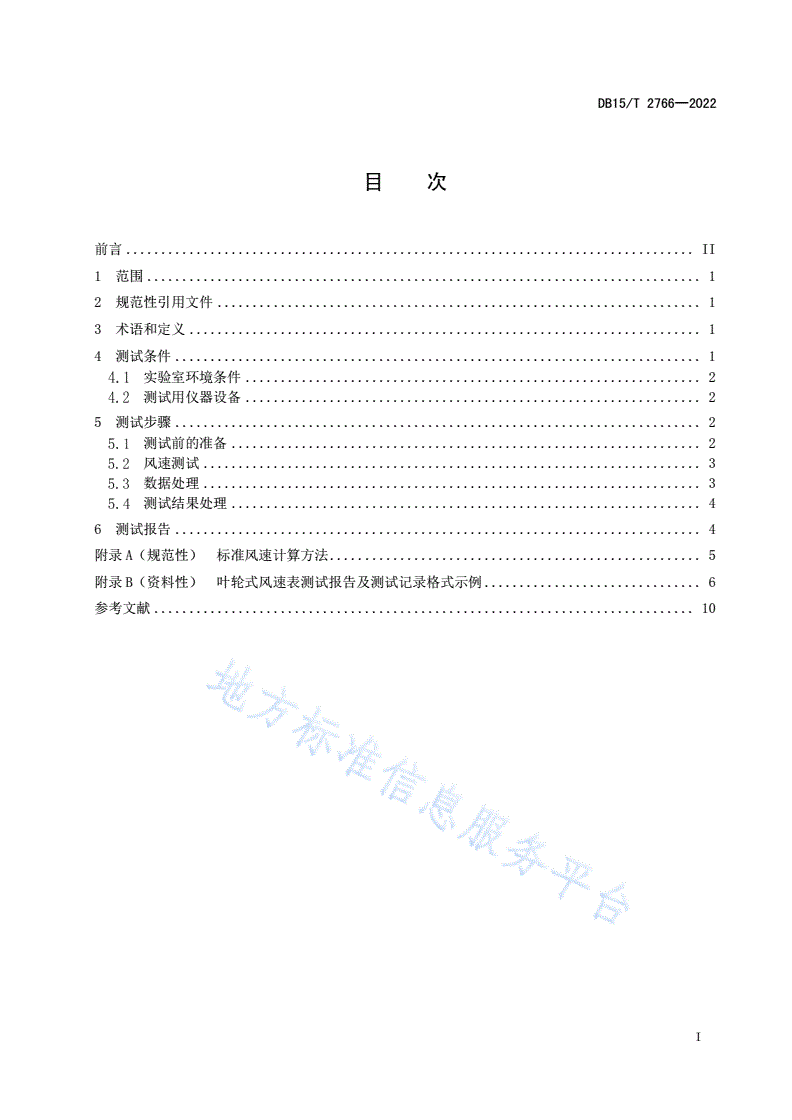

目次

前言.................................................................................II

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语和定义.........................................................................1

4测试条件...........................................................................1

实验室环境条件.................................................................2

测试用仪器设备.................................................................2

5测试步骤...........................................................................2

测试前的准备...................................................................2

风速测试.......................................................................3

数据处理.......................................................................3

测试结果处理...................................................................4

6测试报告...........................................................................4

附录A（规范性）标准风速计算方法.....................................................5

附录B（资料性）叶轮式风速表测试报告及测试记录格式示例...............................6

参考文献.............................................................................10

I

DB15/T2766—2022

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

本文件由内蒙古自治区气象局提出并归口。

本文件起草单位：内蒙古自治区大气探测技术保障中心、内蒙古自治区气象信息中心、呼伦贝尔市

气象局。

本文件主要起草人：马修才、郑树芳、陈亚军、牛永红、闫平、陈利华、重阳、温晓辉、郭海平、

刘海珍、扎力根。

II

DB15/T2766—2022

叶轮式风速表测试方法

1范围

本文件规定了叶轮式风速表风洞实验室测试方法。

本文件适用于测量范围上限为30m/s的叶轮式风速表启动风速和风速示值的测试。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T8170数值修约规则与极限数值的表示和判定

QX/T23旋转式测风传感器

3术语和定义

GB/T37467、JJG431界定的以及下列术语和定义适用于本文件。

叶轮式风速表fanningmillanemometer

以围绕水平轴旋转的叶轮为风速感应器的风速表。

[来源：GB/T37467—2019，3.1.4，34]

叶轮启动风速startingwindvelocityofvane

叶轮由静止开始变为能够连续转动且风速表能显示速度变化的最低风速。

阻塞比blockageratio

风洞试验段内风速表（包括安装支架）迎风面积与试验段均匀区横截面积之比。

[来源：JJG431—2014，3.1.3，有修改]

标准风速standardwindvelocity

用于确定风速表启动风速和示值误差的参考风速。

4测试条件

1

DB15/T2766—2022

实验室环境条件

测试时，风洞实验室环境条件应在如下范围内：

——空气温度：15℃～30℃；

——相对湿度：不大于85%；

——大气压力：500hPa～1060hPa。

测试用仪器设备

测试用仪器设备包括标准器和配套设备，需经过有效溯源，其主要技术指标和用途见表1。

表1测试用仪器设备主要技术指标和用途

类别名称主要技术指标用途

标准皮托静压管校准系数：0.997～1.003测量气流总压和静压之差

器数字微压计测量范围：0Pa～2500Pa，最大允许误差：±0.5Pa以确定气流速度

测量范围：0.2m/s～30m/s，均匀性不大于1%，稳定性不大控制气流，模拟风速表周

风洞

于0.5%，阻塞比不大于0.05围气体流动情况

配套

温度计测量范围：0℃～50℃，最大允许误差：±0.5℃测量风洞流场温度

设备

湿度计测量范围：10%RH～95%RH，最大允许误差：±8.0%RH测量风洞流场湿度

气压计测量范围：500hPa～1100hPa，准确度等级：0.2级及以上测量风洞流场气压

5测试步骤

测试前的准备

5.1.1外观检查

测试前通过目测和实操检查被测试风速表，其叶轮应无变形及严重磨损，风速表各部件插接应牢固，

不应有松动现象。

5.1.2机械性能检查

风速表叶轮转动平面与风速表中心轴线应相互垂直，风速表迎风面处于水平状态时，叶轮应能随遇

平衡；吹动风速表叶轮时，叶轮转动应灵活平稳并随遇平衡，不应有轴向跳动或径向摆动；停止吹动后，

叶轮应能缓慢减速并自然停止在任意位置。

5.1.3电性能检查

风速表各功能键应能正常工作，不应有影响测量性能的缺陷；通电后风速表显示应清晰完整，当叶

轮静止时显示值应为零，缓缓吹动叶轮时，显示值发生变化且不应有不规则跳变。

5.1.4阻塞比的计算和检查

将被测风速表（包括安装支架）在迎风方向上的投影面积除以风洞试验段均匀区横截面积，其比值

不大于0.05时，方可进行后续测试。

5.1.5测试用仪器设备的准备

2

DB15/T2766—2022

将皮托静压管牢固安装在风洞试验段均匀区内，皮托静压管测头轴线应与风洞试验段轴线平行，并

朝向气流的来向。皮托静压管的总压接口、静压接口分别用软管与数字微压计的测试端、参考端连接。

数字微压计通电预热并调零，使其显示值保持稳定。

5.1.6被测试风速表的安装

在风洞试验段均匀区内，将被测试风速表牢固安装到皮托静压管后方（距离应不少于150mm），风

速表迎风面应垂直于气流的来向。对于明确标出测风来向的风速表，其标记方向应与气流的来向一致，

没有明确标明测风来向的风速表，可任选一面作为迎风面。

风速测试

5.2.1启动风速测试

记录实验室环境温度、湿度、气压值和数字微压计的初始示值。调节风洞使风速从零开始缓慢增大，

当被测试风速表叶轮由静止开始变为持续转动，且风速
