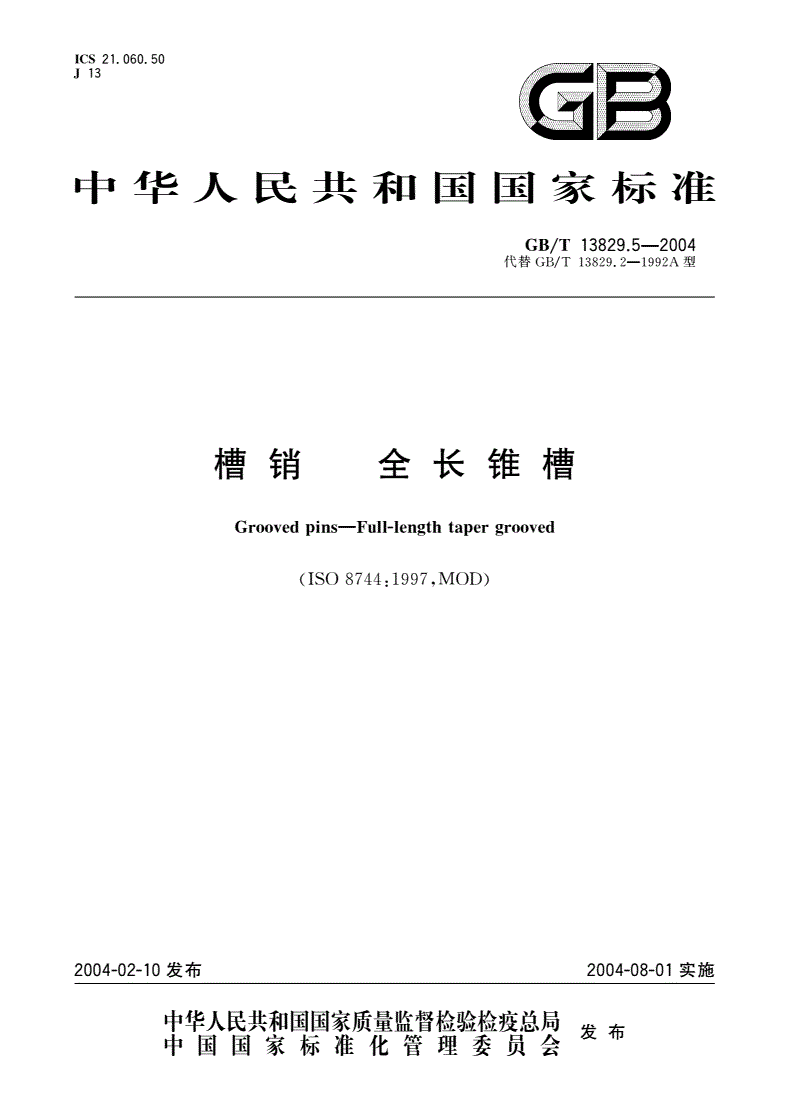

GB/T 13829.5-2004 槽销 全长锥槽

21.060.50

7ICS13霭8

中华人民共和国国家标准

GB/T13829.5-2004

代替GB/T13829.2-1992A型

槽销全长锥槽

Groovedpins-Full-lengthtapergrooved

(ISO8744:1997,MOD)

2004-02-10发布2004-08-01实施

中华人民共和国国家质量监督检验检疫总局发布

中国国家标准化管理委员会

GB/T13829.5-2004

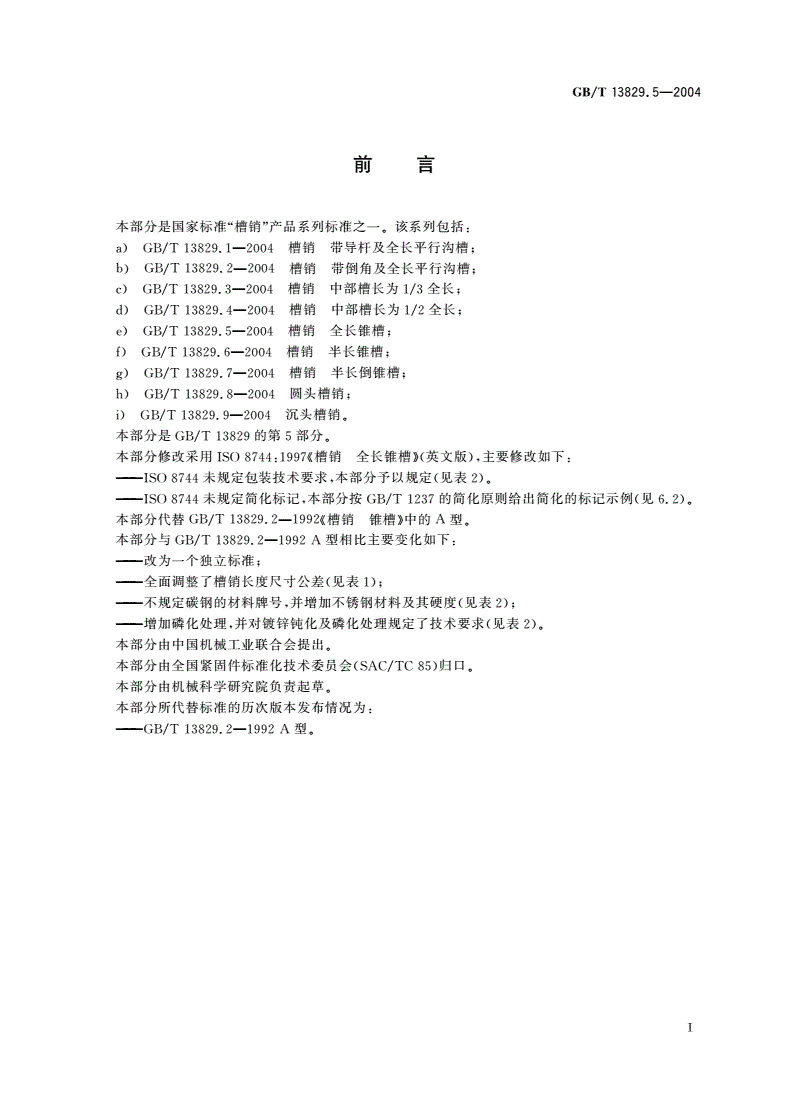

月9舀

本部分是国家标准槽“销”产品系列标准之一。该系列包括:

a)GB/T13829.1-2004槽销带导杆及全长平行沟槽;

b)GB/T13829.2-2004槽销带倒角及全长平行沟槽;

c)GB/T13829.3-2004槽销中部槽长为1/3全长;

d)GB/T13829.4-2004槽销中部槽长为1/2全长;

e)GB/T13829.5-2004槽销全长锥槽;

f)GB/T13829.6-2004槽销半长锥槽;

g)GB/T13829.7-2004槽销半长倒锥槽;

h)GB/T13829.8-2004圆头槽销;

i)GB/T13829.9-2004沉头槽销。

本部分是GB/T13829的第5部分。

本部分修改采用ISO8744:1997((槽销全长锥槽))(英文版)，主要修改如下:

-ISO8744未规定包装技术要求，本部分予以规定(见表2),

-ISO8744未规定简化标记，本部分按GB/T1237的简化原则给出简化的标记示例(见6.2).

本部分代替GB/T13829.2-1992((槽销锥槽》中的A型。

本部分与GB/T13829.2-1992A型相比主要变化如下:

—改为一个独立标准;

—全面调整了槽销长度尺寸公差(见表1);

—不规定碳钢的材料牌号，并增加不锈钢材料及其硬度(见表2);

—增加磷化处理，并对镀锌钝化及磷化处理规定了技术要求(见表2).

本部分由中国机械工业联合会提出。

本部分由全国紧固件标准化技术委员会((SAC/TC85)归口。

本部分由机械科学研究院负责起草。

本部分所代替标准的历次版本发布情况为:

—GB/T13829.2-1992A型。

GB/T13829.5-2004

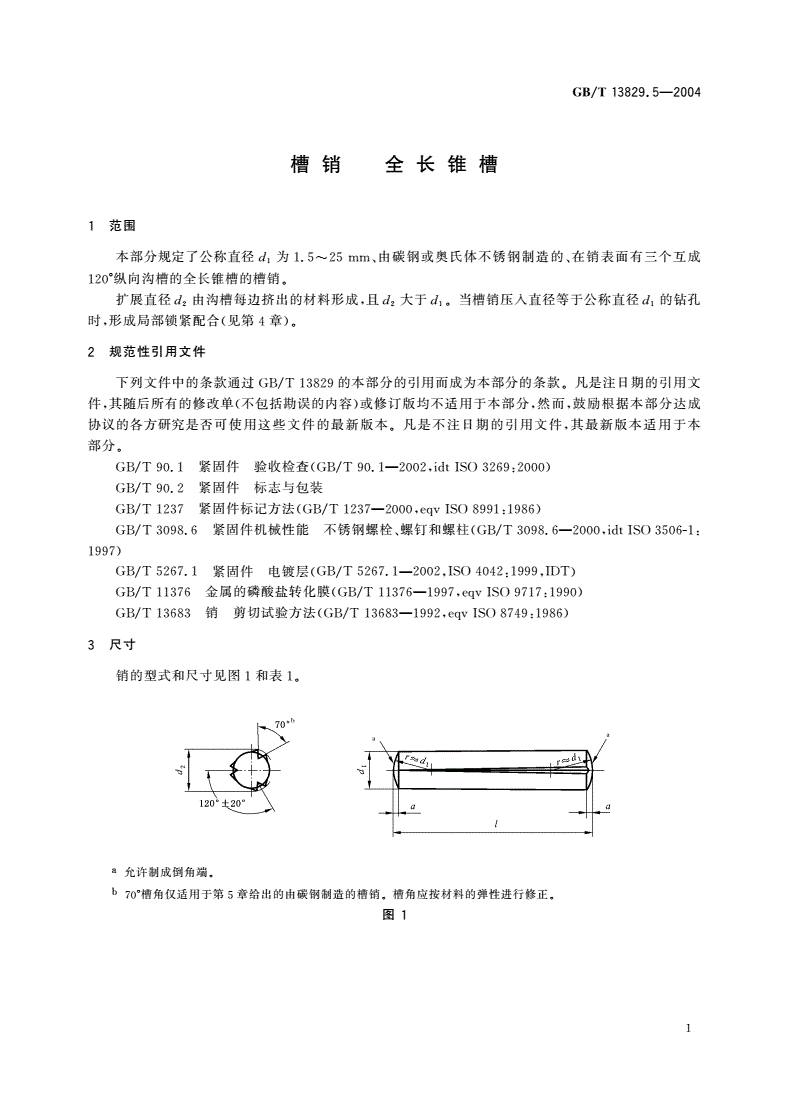

槽销全长锥槽

范围

本部分规定了公称直径d,为1.5^-25mm、由碳钢或奥氏体不锈钢制造的、在销表面有三个互成

1200纵向沟槽的全长锥槽的槽销。

扩展直径d:由沟槽每边挤出的材料形成，且d:大于d,。当槽销压人直径等于公称直径d的钻孔

时，形成局部锁紧配合(见第4章)。

规范性引用文件

下列文件中的条款通过GB/T13829的本部分的引用而成为本部分的条款。凡是注日期的引用文

件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成

协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本

部分。

GB/T90.1紧固件验收检查(GB/T90.1-2002,idtISO3269;2000)

GB/T90.2紧固件标志与包装

GB/T1237紧固件标记方法(GB/T1237-2000,egvISO8991;1986)

GB/T309
