GB/T 30022-2013 纤维增强复合材料筋基本力学性能试验方法

ICS83.120

Q23

中华人民共和国国彖标准

GB/T30022—2013

纤维增强复合材料筋

基本力学性能试验方法

Testmethodforbasicmechanicalproperties

offiberreinforcedpolymerbar

2013-11-27发2014-08-01实施

GB/T30022—2013

■ir■■i

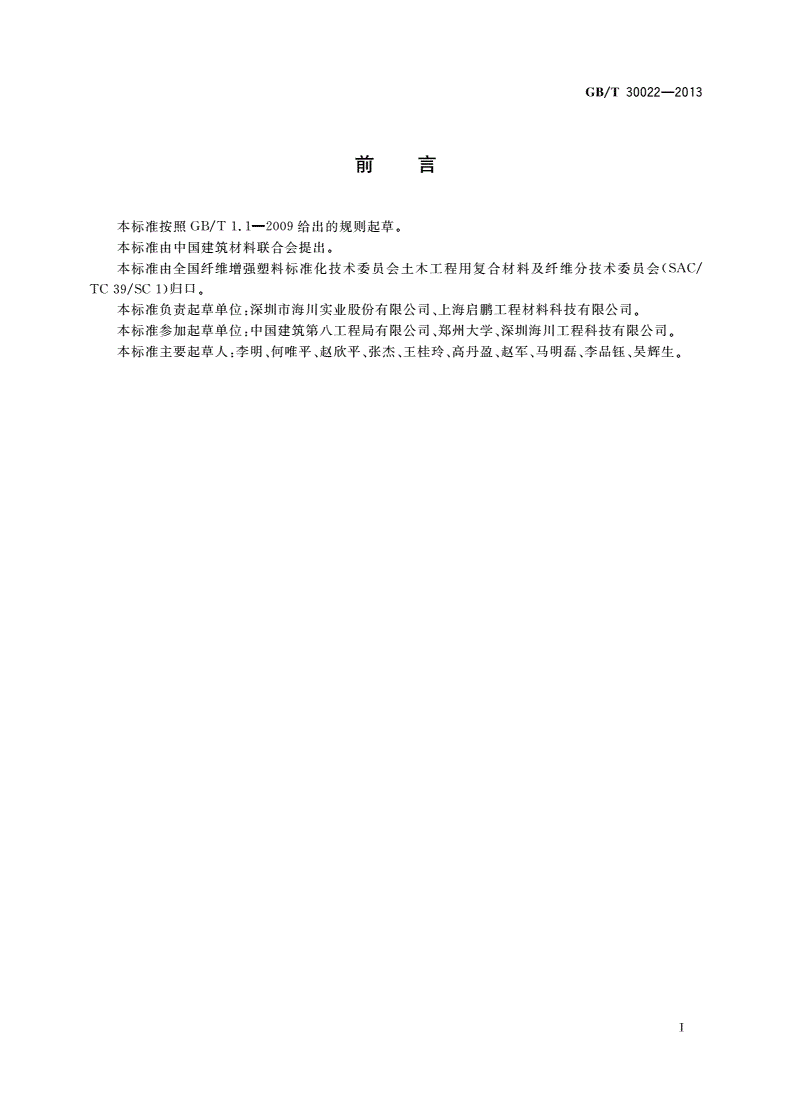

刖吕

本标准按照GB/T1.1-2009给出的规则起草。

本标准由中国建筑材料联合会提出。

本标准由全国纤维增强塑料标准化技术委员会土木T程用复合材料及纤维分技术委员会(SAC/

TC39/SC1)归口。

本标准负责起草单位:深圳市海川实业股份有限公司、上海启鹏工程材料科技有限公司。

本标准参加起草单位：中国建筑第八工程局有限公司、郑州大学、深圳海川T程科技有限公司。

本标准主要起草人:李明、何唯平、赵欣平、张杰、王桂玲、高丹盈、赵军、马明磊、李品锤、吴辉牛.

T

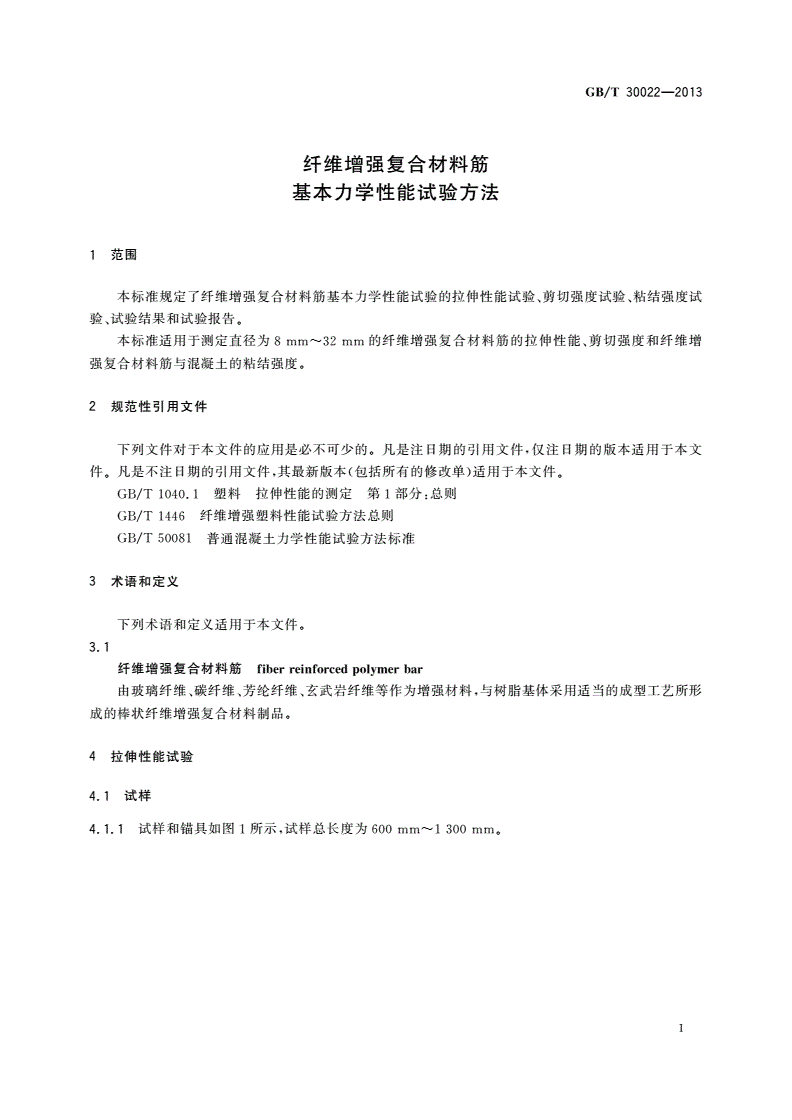

GB/T30022—2013

纤维增强复合材料筋

基本力学性能试验方法

1范围

本标准规定了纤维增强复合材料筋基本力学性能试验的拉伸性能试验、剪切强度试验、粘结强度试

验、试验结果和试验报告。

本标准适用于测定直径为8mm~32mm的纤维增强复合材料筋的拉伸性能、剪切强度和纤维增

强复合材料筋与混凝土的粘结强度。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T1040.1塑料拉伸性能的测定第1部分：总则

GB/T1446纤维增强塑料性能试验方法总则

GB/T50081普通混凝土力学性能试验方法标准

3术语和定义

下列术语和定义适用于本文件。

3.1

纤维增强复合材料筋fiberreinforcedpolymerbar

由玻璃纤维、碳纤维、芳纶纤维、玄武岩纤维等作为增强材料，与树脂基体采用适当的成型丁艺所形

成的棒状纤维增强复合材料制品。

4拉伸性能试验

4.1试样

4.1.1试样和锚貝如图1所示，试样总长度为600mm〜1300mmo

1

GB/T30022—2013

单位为毫米

1——钢管；

2——试样；

3——锚具填充物；

a——试样名义直径；

D——钢管内径，

*——工作段长度,Zo=20〃〜30ch

1\锚固长度,/i=150mm〜400mm。

图1拉伸试样示意图

4.1.2试样在制备过程中，应避免可能改变材料特性的外界条件，如加热、紫外线长时间辐照等，并确

保不损伤试样。

4.1.3锚具填充材料应确保在拉伸试验中试样不从锚具中拔出。填充材料可为环氧树脂、树脂和净砂

浆混合物、水泥灌浆。

4.1.4每组试样数量应不少于5个。

4.2试验条件

试验环境条件按GB/T1446的规定。

4.3试验设备

4.3.1试验机

按GB/T1446的规定。

4.3.2应变测量仪表

采用引伸计，引伸计按GB/T1040.1的规定。

4.3.3数据采集系统

系统应能以最小速度为每秒记录一次连续记录荷载、应变和位移。荷载、应变和位移分辨率分别应

不大于100N'lOXlO"和0.001mm。

4.4试验步骤

4.4.1试样外观检查按GB/T1446的规定。

4.4.2试样状态调节按GB/T1446的规定。

4.4.3用浸透丙酮或乙醇的，分別擦净试样的端部和试验机上下夹头夹持面。

4.4.4将试样固定在试验机器上，试样的纵轴应尽量与试验机上下夹头中心连线重合。

4.4.引伸计应平行于试样纵轴安装在试样的中部。

4.4.6启动数据采集装置。

2

GB/T30022—2013

4.4.7加载速度应控制在100MPa/min~500MPa/min范围内，保持均匀加载。若试验采用应变、位

移控制方法，应变或位移增长速率应和前述应力加载速度换算后一致。

4.4.8测量拉伸强度时，连续加载至试样破坏，记录最大荷载值及破坏形式。

4.4.9当试样在锚固段内或锚具邻近处破坏以及拉伸时筋材从锚具中滑出的，应予作废。同批有效试

样不足5个时，应从同批筋材中
