GB/T 37745-2019 木结构剪力墙静载和低周反复水平加载试验方法

ICS91.080.20

P23

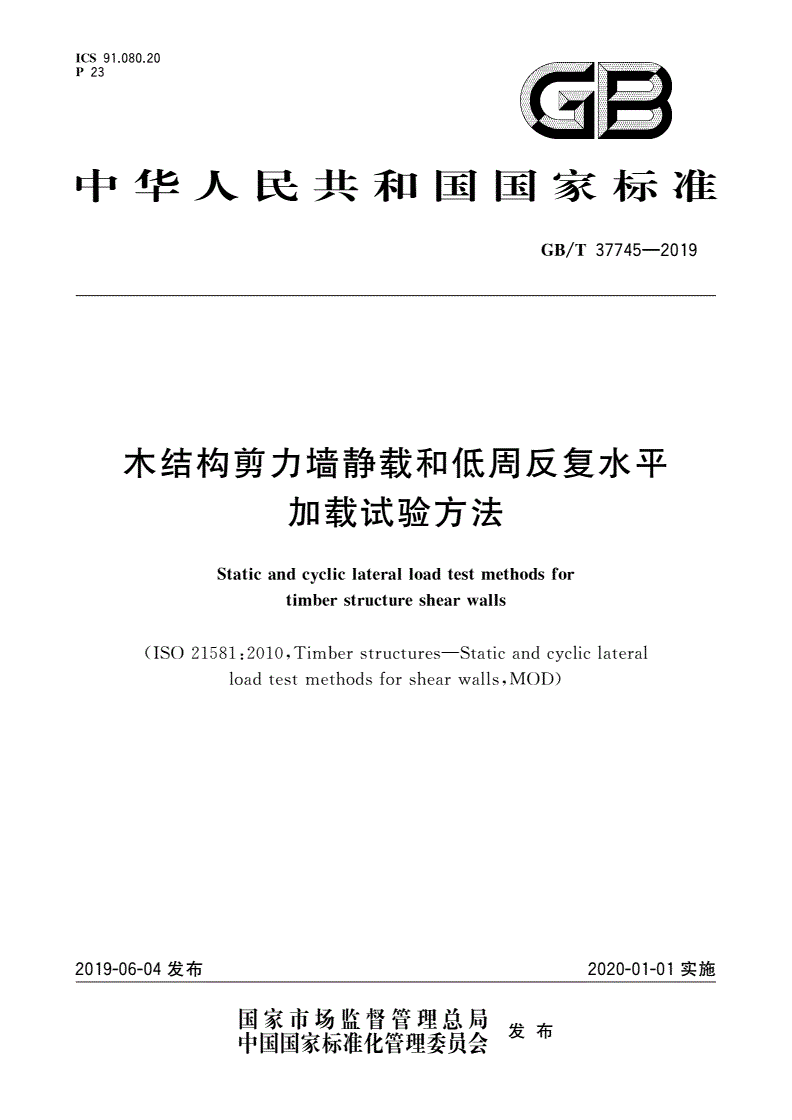

中华人民共和国国家标准

/—

GBT377452019

木结构剪力墙静载和低周反复水平

加载试验方法

Staticandccliclateralloadtestmethodsfor

y

timberstructureshearwalls

(:,—

ISO215812010TimberstructuresStaticandccliclateral

y

,)

loadtestmethodsforshearwallsMOD

2019-06-04发布2020-01-01实施

国家市场监督管理总局

发布

中国国家标准化管理委员会

/—

GBT377452019

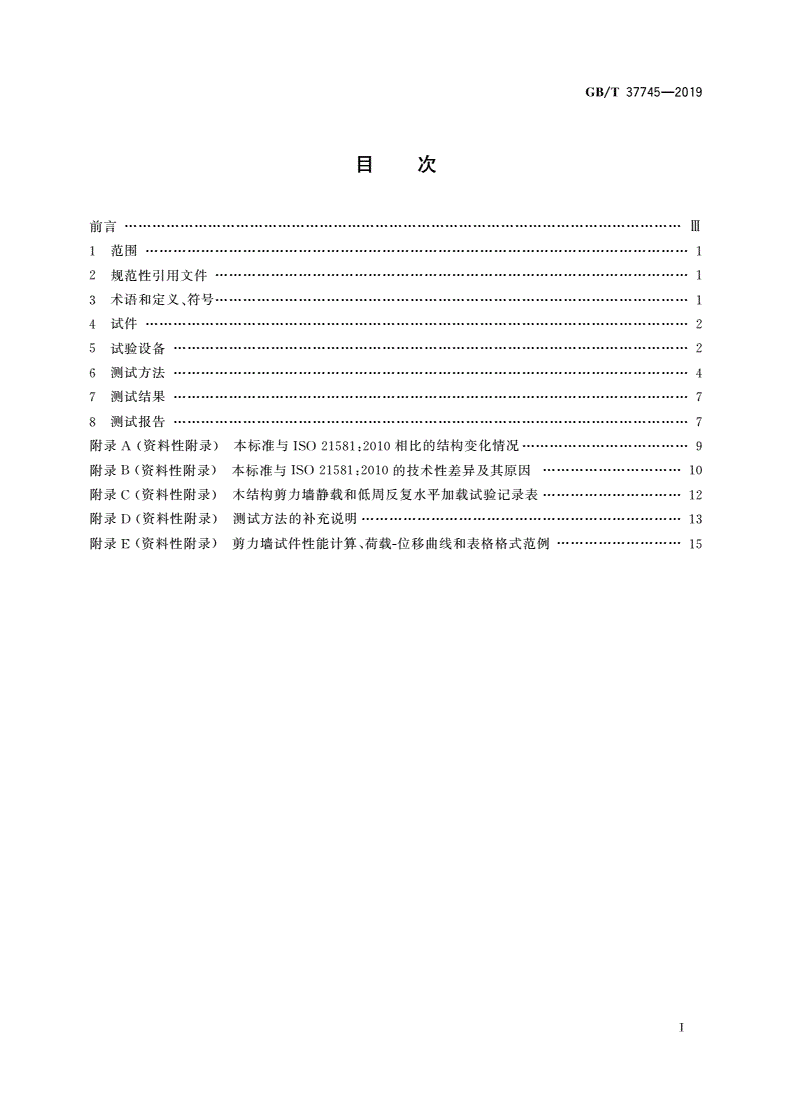

目次

前言…………………………Ⅲ

1范围………………………1

2规范性引用文件…………………………1

、…………………………

3术语和定义符号1

4试件………………………2

5试验设备…………………2

6测试方法…………………4

7测试结果…………………7

8测试报告…………………7

():………………

附录资料性附录本标准与相比的结构变化情况

AISO2158120109

():…………

附录资料性附录本标准与的技术性差异及其原因

BISO21581201010

()…………

附录资料性附录木结构剪力墙静载和低周反复水平加载试验记录表

C12

()……………

附录资料性附录测试方法的补充说明

D13

()、………

附录资料性附录剪力墙试件性能计算荷载位移曲线和表格格式范例

E-15

Ⅰ

/—

GBT377452019

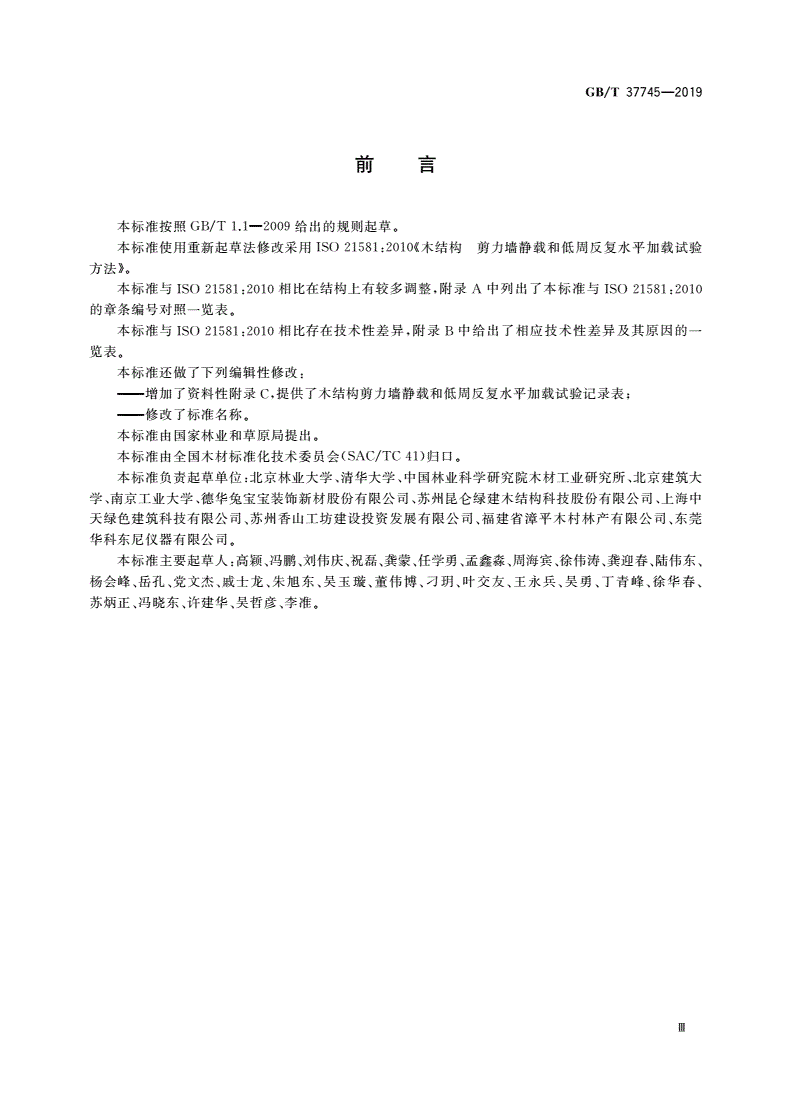

前言

本标准按照/—给出的规则起草。

GBT1.12009

本标准使用重新起草法修改采用:《木结构剪力墙静载和低周反复水平加载试验

ISO215812010

方法》。

:,:

本标准与相比在结构上有较多调整附录中列出了本标准与

ISO215812010AISO215812010

的章条编号对照一览表。

:,

本标准与相比存在技术性差异附录中给出了相应技术性差异及其原因的一

ISO215812010B

览表。

本标准还做了下列编辑性修改:

———,;

增加了资料性附录提供了木结构剪力墙静载和低周反复水平加载试验记录表

C

———修改了标准名称。

本标准由国家林业和草原局提出。

(/)。

本标准由全国木材标准化技术委员会SACTC41归口

:、、、

本标准负责起草单位北京林业大学清华大学中国林业科学研究院木材工业研究所北京建筑大

、、、、

学南京工业大学德华兔宝宝装饰新材股份有限公司苏州昆仑绿建木结构科技股份有限公司上海中

、、、

天绿色建筑科技有限公司苏州香山工坊建设投资发展有限公司福建省漳平木村林产有限公司东莞

华科东尼仪器有限公司。

:、、、、、、、、、、、

本标准主要起草人高颖冯鹏刘伟庆祝磊龚蒙任学勇孟鑫淼周海宾徐伟涛龚迎春陆伟东

、、、、、、、、、、、、、

杨会峰岳孔党文杰戚士龙朱旭东吴玉璇董伟博刁玥叶交友王永兵吴勇丁青峰徐华春

、、、、。

苏炳正冯晓东许建华吴哲彦李准

Ⅲ

/—

GBT377452019

木结构剪力墙静载和低周反复水平

加载试验方法

1范围

、、、

本标准规定了木结构剪力墙静载和低周反复水平加载试验方法的术语定义和符号试件试验设

、、、。

备测试方法测试结果测试报告

,

本标准适用于测定水平作用下木结构剪力墙系统的静载和低周反复荷载下抗侧性能包括破坏模

、、、、。

式最大荷载极限位移荷载位移曲线往复荷载的滞回曲线和骨架曲线

-

2规范性引用文件

。,

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,()。

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

/木材物理力学试验方法总则(/—,:,)

GBT1928GBT19282009ISO31291975NEQ

/木材含水率测定方法(/—,:,)

GBT1931GBT19312009ISO31301975MOD

/木材密度测定方法(/—,:,)

GBT1933GBT19332009ISO31311975MOD

/人造板及饰面人造板理化性能试验方法

GBT17657

、

3术语和定义符号

3.1术语和定义

下列术语和定义适用于本文件。

3.1.1

剪力墙shearwall

、。

面层用木基结构板材或石膏板墙骨柱用规格材构成的用以承受竖向和水平作用的墙体

3.1.2

覆面板材sheathinanel

gp

木基结构板材或石膏板作为木结构剪力墙的覆面板材。

3.1.3

木基结构板材wood-basedstructural-useanel

p

(,,),。

以木材为原料旋切材木片木屑等通过胶合压制成的承重板材包括结构胶合板和定向木片板

3.1.4

抗拔紧固件hold-downconnector

,,

采用钢构件和螺栓连接固定木结构剪力墙端部墙骨柱和地基梁有效抵抗上拔力安装于木结构剪

,。

力墙试件两端提供足够竖向约束的构件

3.1.5

通长锚固螺杆tie-downrod

,,

贯穿木结构剪力墙试件顶梁和底梁采用螺栓连接固定于实验设备加载梁和地基梁的通长螺杆安

1

/—

GBT377452019

,。

装于木结构剪力墙试件两端提供竖向约束

3.1.6

滞回曲线hsteresisloo

yp

,,、

在力循环往复作用下得到的荷载位移曲线反映结构在反复受力过程中的变形特征刚度退化及

-

,。

能量消耗是确定恢复力模型和进行非线性地震反应分析的依据

3.1.7

骨架曲线enveloecurves

p

()。

滞回曲线上同向拉向或压向各次加载的荷载极值点依次相连得到的包络曲线

3.2符号

下列符号适用于本文件。

,()

F施加的水平侧向荷载单位为牛顿N

,()

Fmax最大水平侧向荷载单位为牛顿N

,()

F,最大水平侧向荷载预测值单位为牛顿N

maxest

,()

Fv施加的竖向荷载单位为牛顿N

,()

H剪力墙试件的高度单位为毫米mm

,(/)

K抗侧刚度单位为牛顿每毫米Nmm

,()

l剪力墙试件水平位移单位为毫米mm

,()

l剪力墙试件极限水平位移单位为毫米mm

u

,()

l剪力墙试件实际水平位移单位为毫米mm

rel

4试件

4.1试验环境

,(),()。

剪力墙试件应进行环境调节即环境温度20±2℃相对湿度65±3%以内测试时实验室应保

。,。

持上述环境条件如果使用其他环境条件时应在报告中注明

4.2材料基本性能

,、

剪力墙试件抗侧性能测试完成之后应对剪力墙试件关键部位的木材和木基结构板材的密度含水

。/、/、/,/

率进行测试木材参照GBT1928GBT1931GBT1933进行测试木基结构板材参照GBT17657进

。。

行测试测试结果计入表C.1的试验记录表中

4.3试件尺寸

()、()(

剪力墙试件的尺寸如高度和长度配置如开口情况和安装细节如试件安装完成后到开始测试

、)。

之间的空置时间安装公差等应能代表实际使用情况

(),。

使用覆面板材木基结构板材或石膏板等的剪力墙试件其板材尺寸应具有代表性由剪力墙单

,。

元连接而成的剪力墙试件测试试件应考虑这些连接部分的连接方式

5试验设备

5.1一般规定

,、、:

在下述条件下本标准可以用来确定滞回数据骨架曲线剪力墙性能等参数

2

/—

GBT377452019

):、;

方法边界条件的设计应能使系统主要产生剪切变形并保证系统达到墙的全部剪切能力

aⅠ

):()

方法边界条件的设计应能使系统主要产生剪力墙试件摇摆剪力墙试件的刚体转动或剪

bⅡ

,。

切摇摆混合效应且能反映出剪力墙与上下边界连接节点的实际工作情况

-

(),。

测试设备见图应该能满足方法和中提到的边界条件参见

1ⅠⅡD.1

)端部约束示例)通长锚固螺杆示例

ab

)组合压缩荷载示例)组合拉伸荷载示例

cd

说明:

1———侧向约束;8———滚轴;

2———剪力墙试件;9———通长锚固螺杆;

———;———、;

地脚螺栓点点间距离

3aAB

———;———、;

水平约束点点间距离

4bCD

5———地基梁;F———水平侧向加载;

6———竖向约束;Fv———施加的竖向荷载;

7———加载梁;H———剪力墙高度。

图试验装置

1

测试设备应能够以±1%F和±1%l或更高的精度进行水平加载并连续地记录荷载和位移。

maxu

,,

当水平侧向荷载与竖向荷载同时施加时测试设备应能分别控制水平侧向荷载和竖向荷载

FF

v

。。

并建议考虑摩擦阻力竖向荷载的施加方法参见D.2

3

/—

GBT377452019

,,。

竖向荷载不宜产生水平分力当施加竖向荷载时应在试验和数据处理中考虑其水平分力的影响

,(

在方法中剪力墙试件的最大剪切能力通过施加足够的竖向荷载和充分的竖向约束如抗拔紧固

Ⅰ

)()。

件或通长锚固螺杆在低周反复测试中置于剪力墙试件的上下两端实现

,,

当使用抗拔紧固件时应首先能有效抵抗上拔力同时应能确定抗拔紧固件施加给剪力墙的附加

阻力。

。

方法的目标是使剪力墙试件本身产生剪切破坏因此设计剪力墙试件时应考虑不使剪力墙产生

Ⅰ

。,。

压溃和屈曲破坏
