DB41/T 1654-2018 SA-335 P92钢中频弯管技术规程

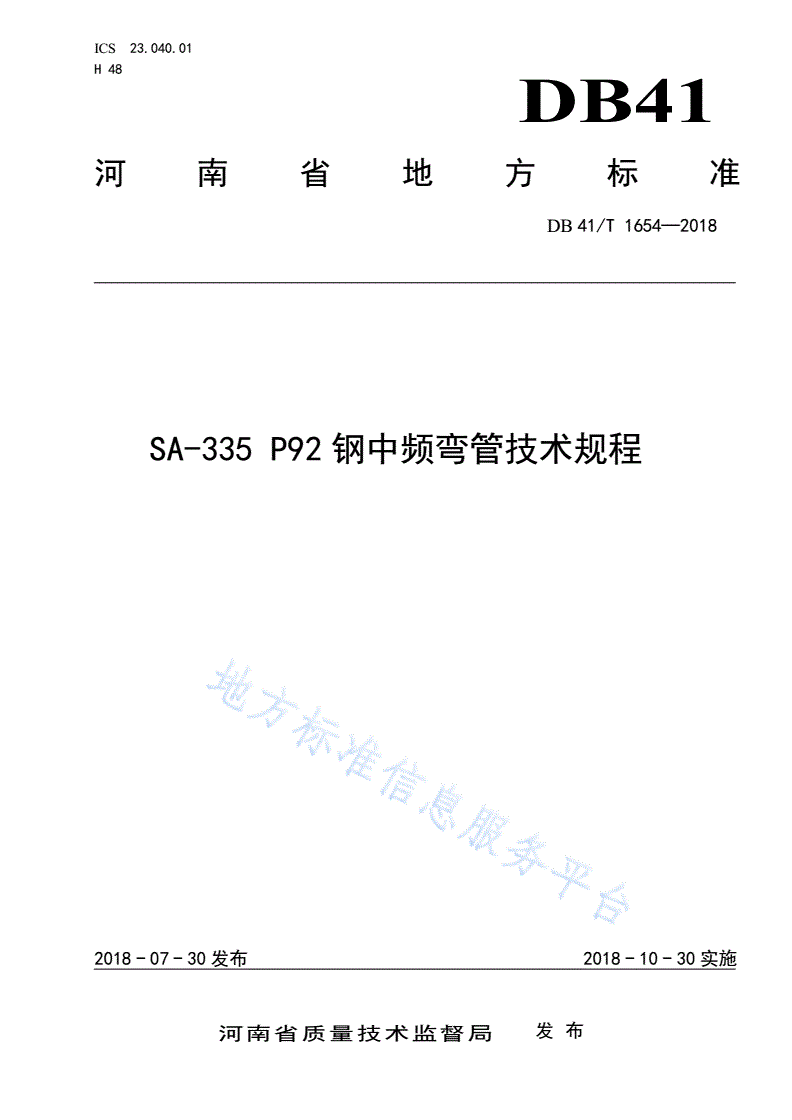

ICS23.040.01

H48

DB41

河南省地方标准

DB41/T1654—2018

SA-335P92钢中频弯管技术规程

2018-07-30发布2018-10-30实施

河南省质量技术监督局发布

DB41/T1654—2018

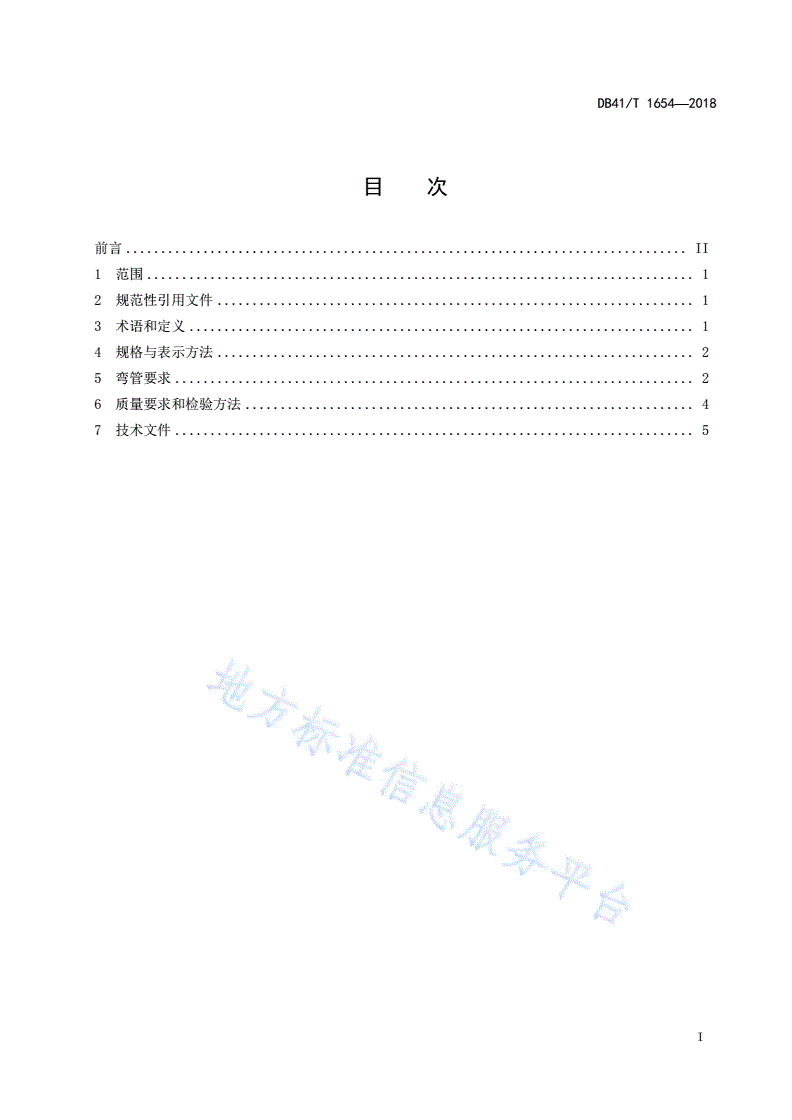

目次

前言................................................................................II

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4规格与表示方法....................................................................2

5弯管要求..........................................................................2

6质量要求和检验方法................................................................4

7技术文件..........................................................................5

I

DB41/T1654—2018

前言

本标准按照GB/T1.1—2009给出的规则起草。

本标准由河南省阀门标准化技术委员会提出并归口。

本标准起草单位：河南省锅炉压力容器安全检测研究院，河南华电金源管道有限公司，国家承压阀

门产品质量监督检验中心。

本标准主要起草人：谢曙光、李俊峰、徐冬、张丰收、李明、郑海臣、张景尧、阎涛、徐楠、王峰、

房伟峰、王仲强、陈卫民、黄晓亮、王磊、姬辉、谷廷辉、苏泊源、李刚、孙新伟、董明强、刘绍威、

魏利锋、刘孟博、段勤学、苏建芳、张宗彬、史佳玉、张焱、张振华、胡莘、任笑莹、崔艳莉、陈丹青、

张海楠。

II

DB41/T1654—2018

SA-335P92钢中频弯管技术规程

1范围

本标准规定了SA-335P92钢中频弯管的术语和定义、规格和表示方法、弯管要求、质量要求和检验

方法及技术文件。

本标准适用于火力发电厂规格外径大于219mm、小于等于1420mm，壁厚小于等于150mm，弯曲半

径大于等于3倍外径SA-335P92钢的中频弯管。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

DL/T438火力发电厂金属技术监督规程

DL/T515电站弯管

DL/T869火力发电厂焊接技术规程

JB/T3375锅炉用材料入厂验收规则

NB/T47013.3承压设备无损检测第3部分：超声检测

NB/T47013.4承压设备无损检测第4部分：磁粉检测

ASMESA-335高温用无缝铁素体合金钢管

3术语和定义

下列术语和定义适用于本文件。

3.1

中频弯管

中频弯管指采用中频感应加热的方法在加热温度Ｔ≥（Ｔc–56）℃的条件下弯制的弯管。

注：Ｔc为钢管材料的下临界温度。

3.2

弯管减薄率

弯前壁厚与弯后壁厚之差与弯前壁厚之比。

3.3

弯管圆度

弯曲部分同一圆截面上最大外径与最小外径之差与最大外径之比。

3.4

弯管波浪率

波高h与外径OD之比。
