DB41/T 842-2013 火探管式感温自启动灭火装置技术规范

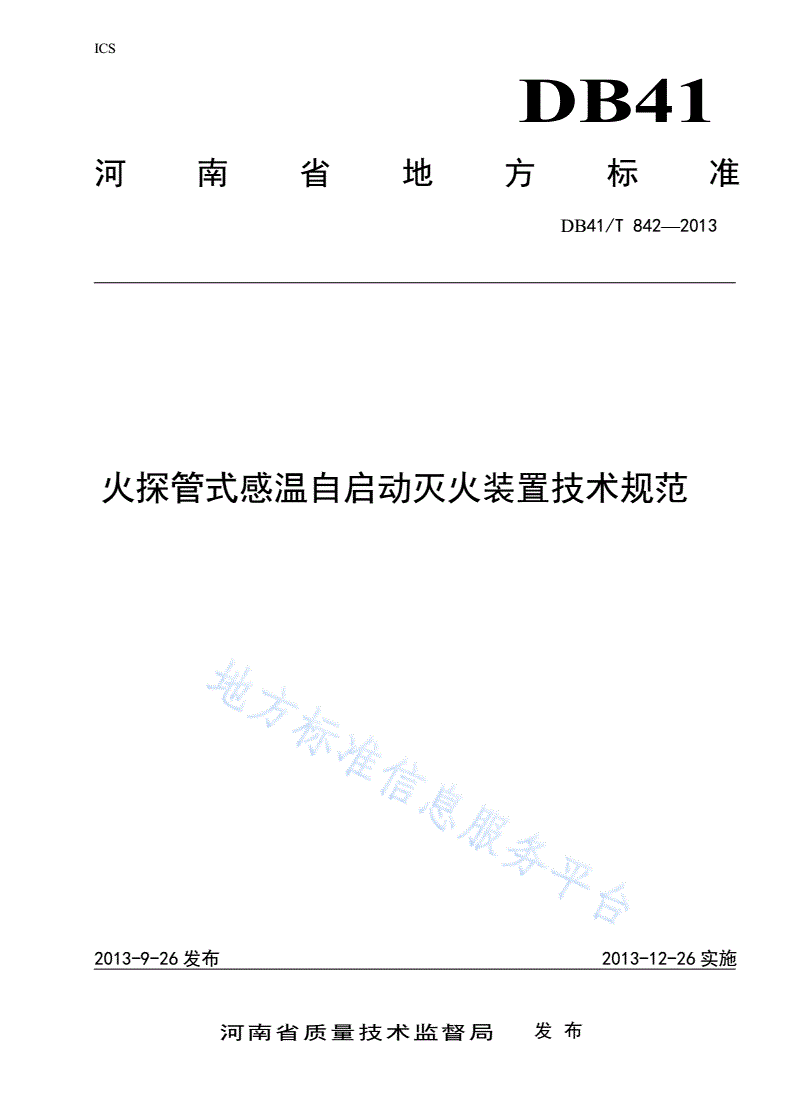

ICS

DB41

河南省地方标准

DB41/T842—2013

火探管式感温自启动灭火装置技术规范

2013-9-26发布2013-12-26实施

河南省质量技术监督局发布

DB41/T842—2013

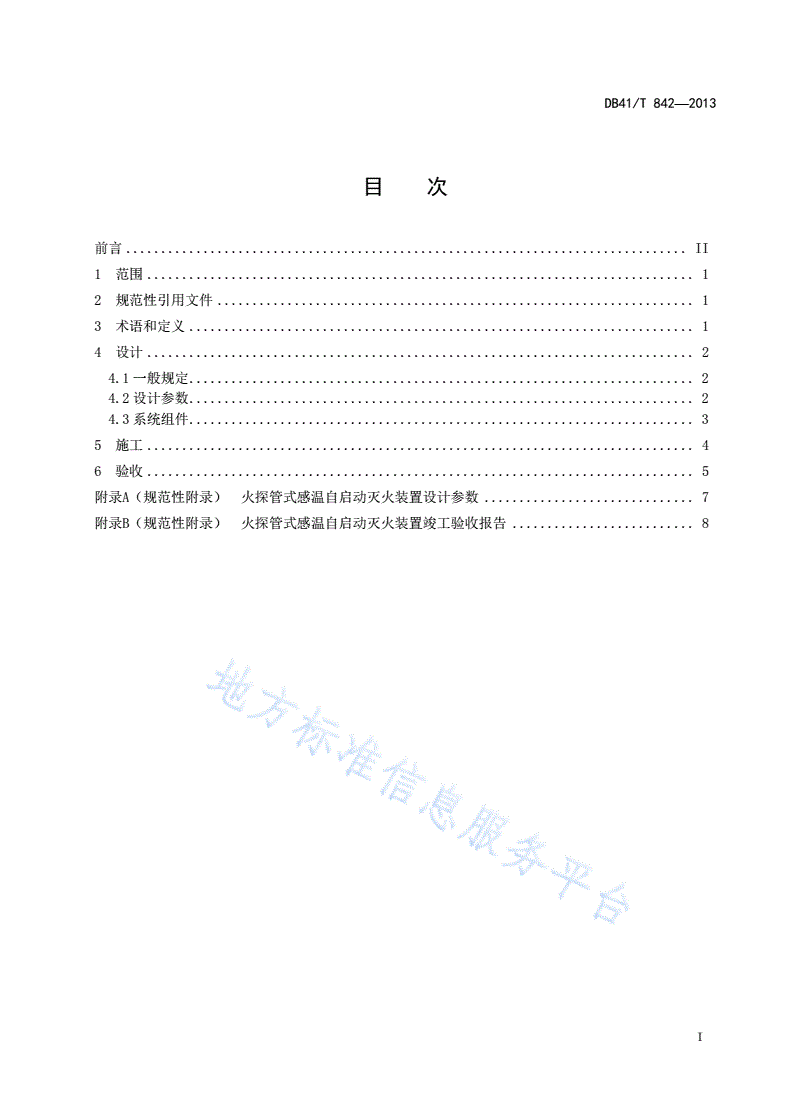

目次

前言................................................................................II

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4设计..............................................................................2

4.1一般规定........................................................................2

4.2设计参数........................................................................2

4.3系统组件........................................................................3

5施工..............................................................................4

6验收..............................................................................5

附录A（规范性附录）火探管式感温自启动灭火装置设计参数..............................7

附录B（规范性附录）火探管式感温自启动灭火装置竣工验收报告..........................8

I

DB41/T842—2013

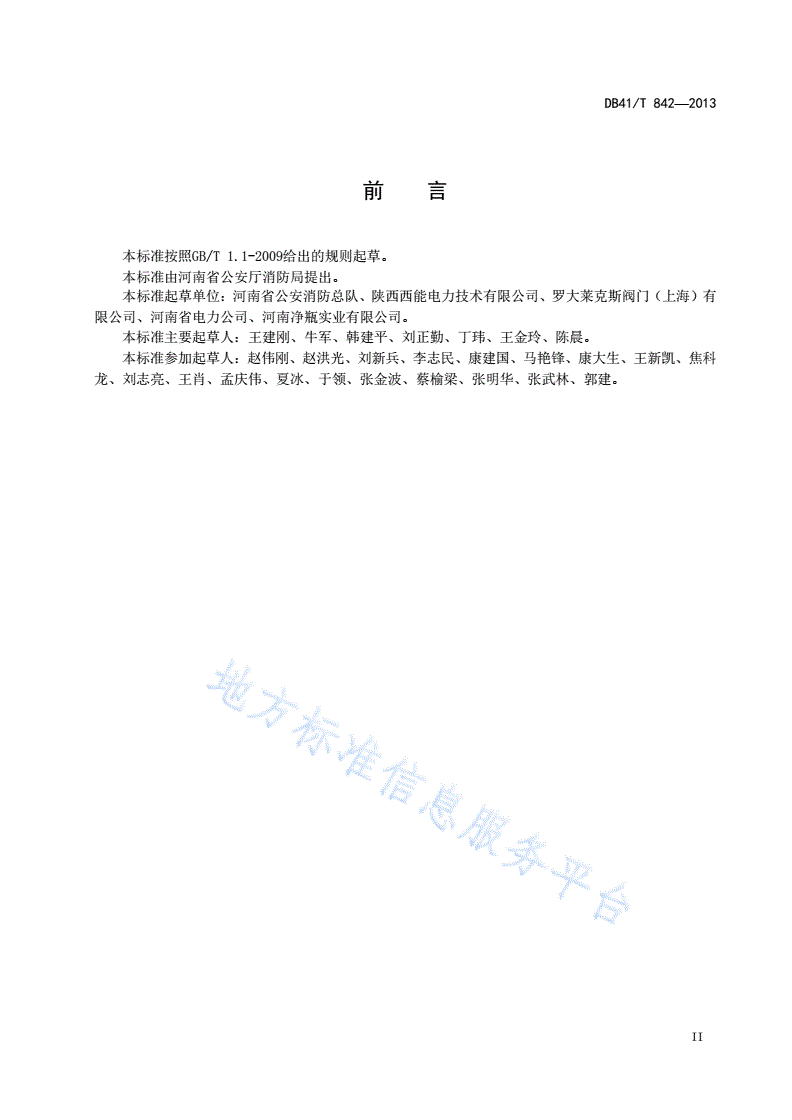

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由河南省公安厅消防局提出。

本标准起草单位：河南省公安消防总队、陕西西能电力技术有限公司、罗大莱克斯阀门（上海）有

限公司、河南省电力公司、河南净瓶实业有限公司。

本标准主要起草人：王建刚、牛军、韩建平、刘正勤、丁玮、王金玲、陈晨。

本标准参加起草人：赵伟刚、赵洪光、刘新兵、李志民、康建国、马艳锋、康大生、王新凯、焦科

龙、刘志亮、王肖、孟庆伟、夏冰、于领、张金波、蔡榆梁、张明华、张武林、郭建。

II

DB41/T842—2013

火探管式感温自启动灭火装置技术规范

1范围

本标准规定了火探管式感温自启动灭火装置的术语和定义、设计、安装及验收。

本标准适用于河南省区域内新建、改建、扩建建设工程中设置的火探管式感温自启动灭火装置的设

计、安装和验收。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB18614七氟丙烷（HFC227ea）灭火剂

GB4396二氧化碳灭火剂

GB50217电力工程电缆设计规范

GB5099钢质无缝气瓶

GB50263气体灭火系统施工及验收规范

GB5100钢质焊接气瓶

GA588消防产品现场检查判定规则

3术语和定义

下列术语和定义适用于本文件。

3.1

火探管

一种在一定温度范围内自动爆破、喷射灭火剂及传递火灾信号的非金属软管。

3.2

火探管式感温自启动灭火装置

通过与固定的灭火剂储存容器相连，布置在易发生火灾部位的火探管自动探测火灾，用火探管或释

放管向防护区内喷射规定浓度的灭火剂，使灭火剂均匀地充满整个防护区实施灭火的自动探火灭火装

置。

3.3

直接式火探管式感温自启动灭火装置

火探管通过容器阀连接到灭火剂储存容器上，遇火时火探管在受热温度最高处自动爆破，通过火探

管的爆破孔喷射灭火剂实施灭火的装置。

由储存灭火剂的容器、开启容器的容器阀以及自动探火及输送、喷射灭火剂的火探管等三大部分组

成的自动探火灭火装置。

3.4

间接式火探管式感温自启动灭火装置

1

DB41/T842—2013

火探管通过容器阀连接到灭火剂储存容器上，遇火时火探管在受热温度最高处自动爆破，利用火探

管中的压力下降，打开容器阀，灭火剂通过释放管从喷嘴喷射实施灭火的装置。

由储存灭火剂的容器、开启容器的容器阀、自动探火的火探管、输送灭火剂的释放管及喷嘴等五大

部分组成的自动探火灭火装置。

3.5

释放管

用于间接式火探管式感温自启动灭火装置中与喷嘴相连用来输送灭火剂的金属管。

4设计

4.1一般规定

4.1.1下列区域应设置火探管式感温自启动灭火装置：

a)火探管式感温自启动灭火装置适用于设置在工业民用建筑空间相对封闭的电器设备；

b)无人值守的狭小独立空间宜设置火探管式感温自启动灭火装置；

c)火灾危险源主要以配电柜、控制系统为主的场所，当采用难燃或不燃装修材料、阻燃的电线电

缆且采取符合GB50217规定的防火封堵措施，对封闭的配电柜、控制柜采用火探管式感温自启动灭火

装置后可不再设置其它固定式灭火系统。

4.1.2火探管式感温自启动灭火装置的型式和灭火剂类型应与保护对象火灾特点相适应。

4.1.3二氧化碳火探管式感温自启动灭火装置可用于扑救下列火灾：

a)灭火前可切断气源的气体火灾；

a)甲、乙、丙类液体火灾或石蜡、沥青等可熔化的固体火灾；

b)固体表面火灾及棉毛、织物、纸张等部分固体深位火灾；

c)电气火灾。

4.1.4七氟丙烷火探管式感温自启动灭火装置可用于扑救下列火灾：

a)灭火前可切断气源的气体火灾；

b)甲、乙、丙类液体火灾；

c)固体的表面火灾；

d)电气火灾。

4.1.5二氧化碳和七氟丙烷火探管式气体系统不得用于扑救下列火灾：

a)硝化纤维、硝酸钠等氧化剂或含氧化剂的化
