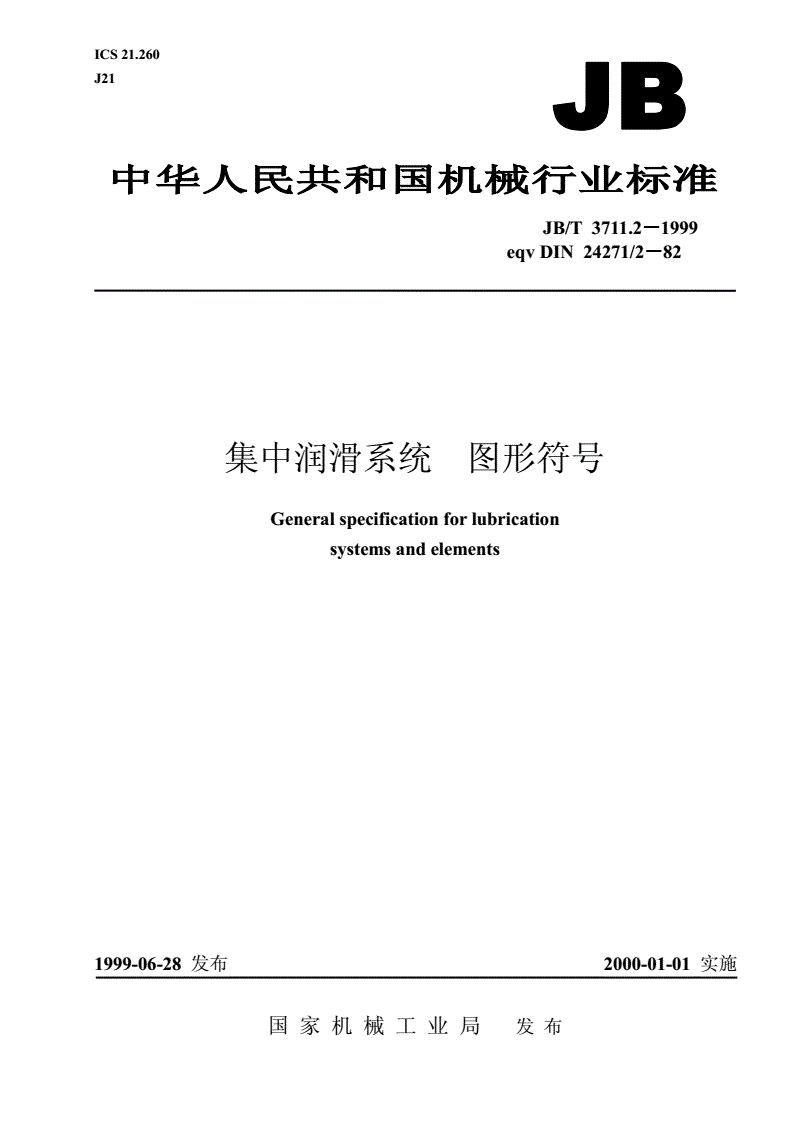

JB/T 3711.2-1999 集中润滑系统 图形符号

ICS21.260

J21

JB/T3711.2999－－－1

eqvDIN24271/22－－－8

集中润滑系统图形符号

Generalspecificationforlubrication

systemsandelements

1999-06-28发布2000-01-01实施

国家机械工业局发布

JB/T3711.2－－－－1999

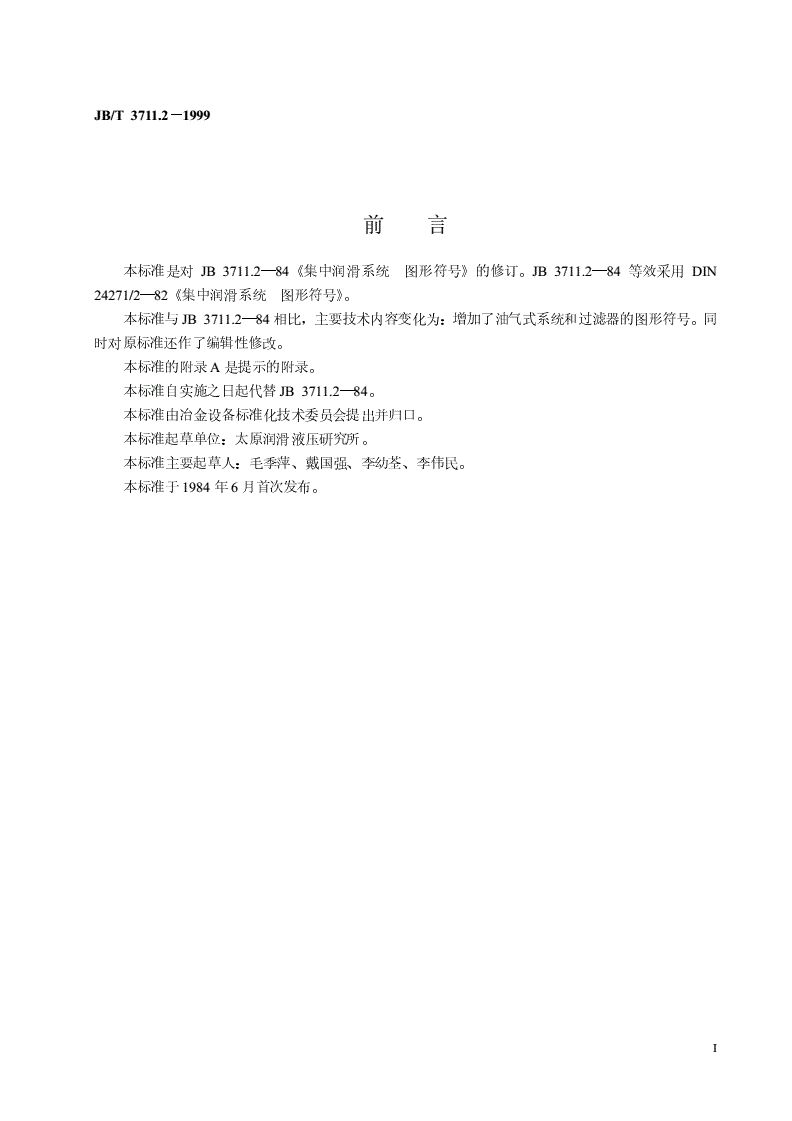

前言

本标准是对JB3711.2—84《集中润滑系统图形符号》的修订。JB3711.2—84等效采用DIN

24271/2—82《集中润滑系统图形符号》。

本标准与JB3711.2—84相比，主要技术内容变化为：增加了油气式系统和过滤器的图形符号。同

时对原标准还作了编辑性修改。

本标准的附录A是提示的附录。

本标准自实施之日起代替JB3711.2—84。

本标准由冶金设备标准化技术委员会提出并归口。

本标准起草单位：太原润滑液压研究所。

本标准主要起草人：毛季萍、戴国强、李幼荃、李伟民。

本标准于1984年6月首次发布。

I

中华人民共和国机械行业标准

JB/T3711.2－－－－1999

eqvDIN24271/2－－－－82

集中润滑系统图形符号

代替—

GeneralspecificationforlubricationJB3711.284

systemsandelements

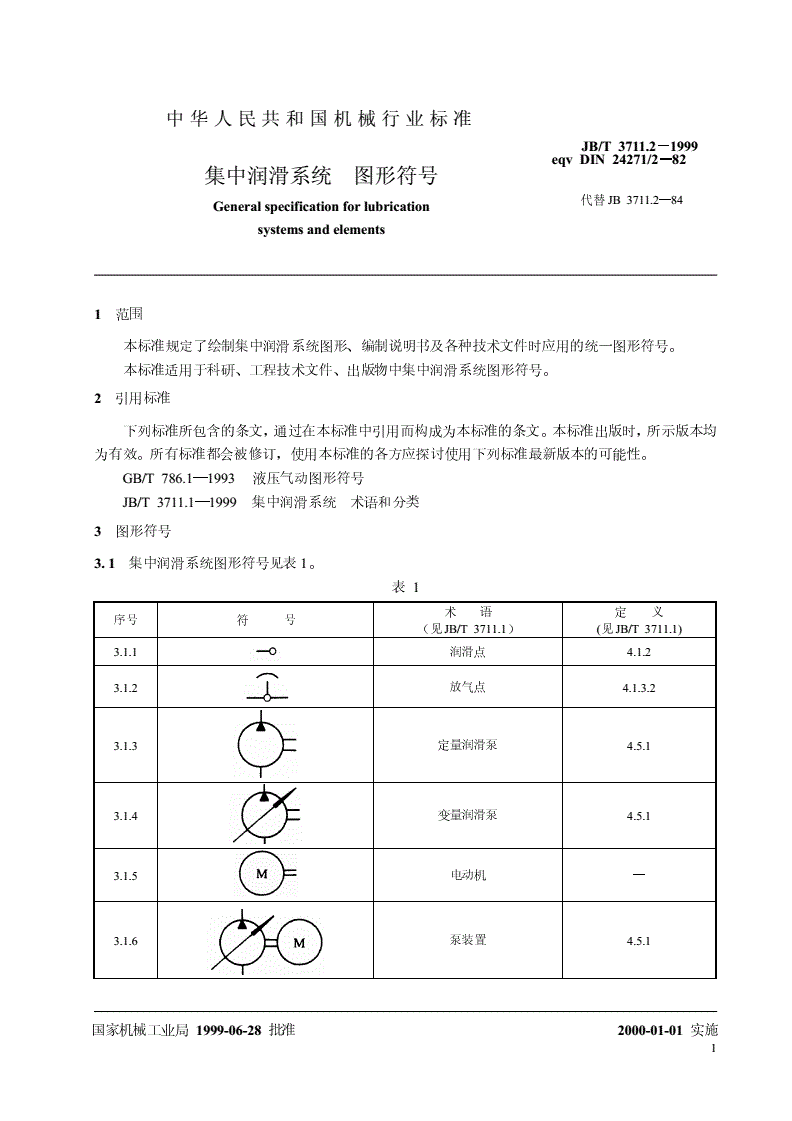

1范围

本标准规定了绘制集中润滑系统图形、编制说明书及各种技术文件时应用的统一图形符号。

本标准适用于科研、工程技术文件、出版物中集中润滑系统图形符号。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T786.1—1993液压气动图形符号

JB/T3711.1—1999集中润滑系统术语和分类

3图形符号

3.1集中润滑系统图形符号见表1。

表1

术语定义

序号符号

（见JB/T3711.1）(见JB/T3711.1)

润滑点

3.1.14.1.2

3.1.2放气点4.1.3.2

3.1.3定量润滑泵4.5.1

3.1.4变量润滑泵4.5.1

3.1.5电动机—

3.1.6泵装置4.5.1

国家机械工业局1999-06-28批准2000-01-01实施

1

JB/T3711.2－－－－1999

表1(续)

术语定义

序号符号

（见JB/T3711.1）(见JB/T3711.1)

定量多点泵

3.1.74.5.2

（以5个出油口为例）

变量多点泵

3.1.84.5.2

(以5个出油口为例)

搅拌器

3.1.9—

（润滑脂用）

随动活塞

3.1.10—

（润滑脂用）

3.1.11过滤器—减压阀—油雾器—

3.1.12油雾器—

油箱

3.1.134.5.3

节流分配器

3.1.144.7.2

（以个出油口为例）

3

可调节流分配器

3.1.154.7.2

（以个出油口为例）

3
