GB/T 25666-2010 硬质合金直柄麻花钻

ICS25.100.30

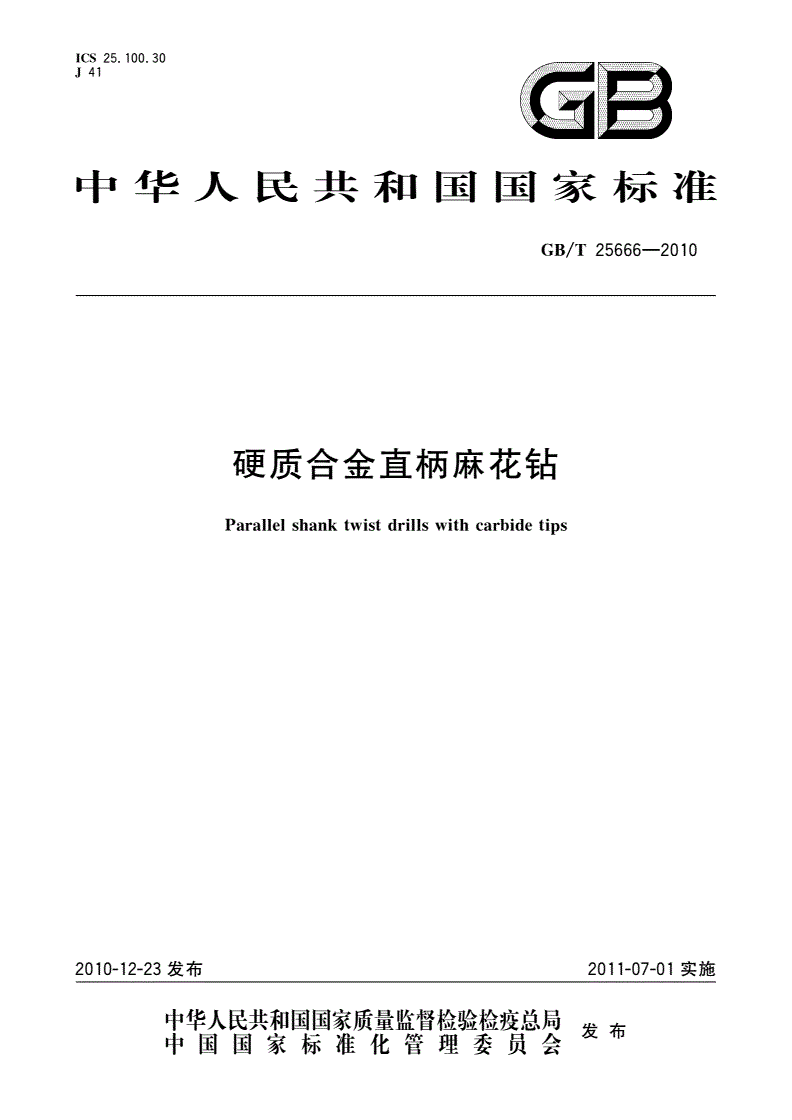

中华人民共和国国家标准

GB/T25666—2010

硬质合金直柄麻花钻

Parallelshanktwistdrillswithcarbidetips

2010-12-23发布2011-07-01实施

发布

GB/T25666—2010

-LX.—1—

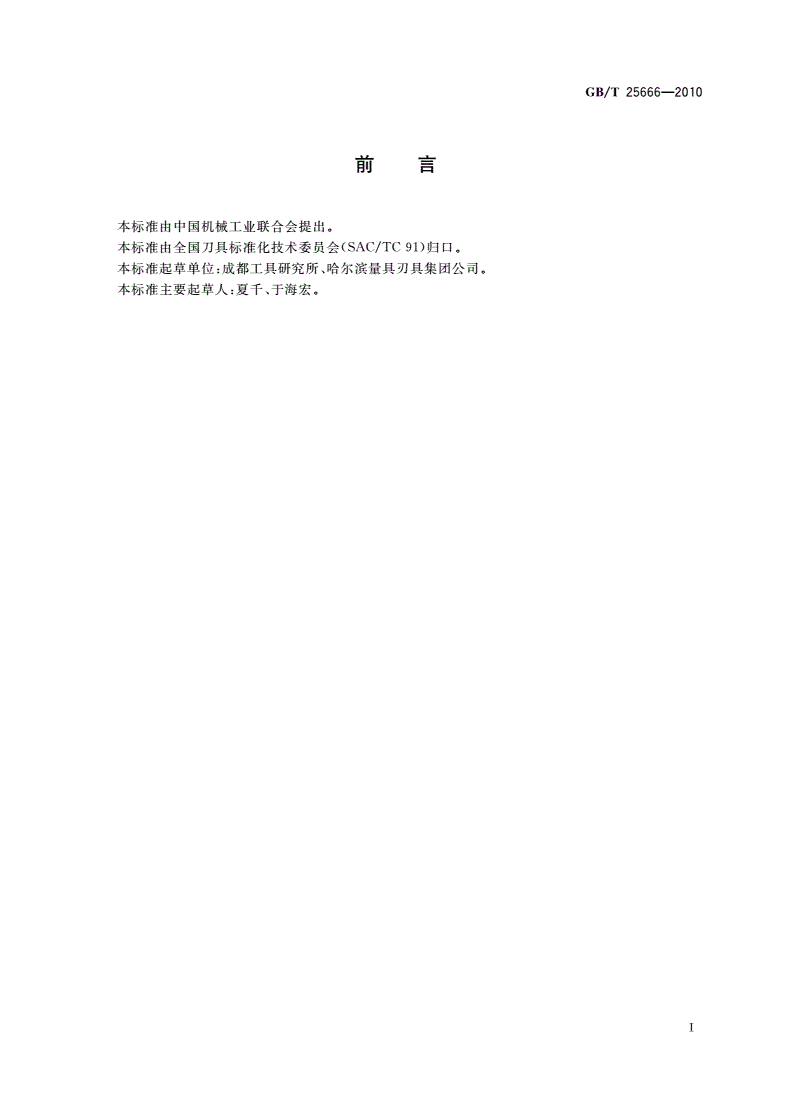

刖目

本标准由中国机械T业联合会提出。

本标准由全国刀具标准化技术委员会(SAC/TC91)归口。

本标准起草单位:成都工具研究所、哈尔滨量具刃具集团公司。

本标准主要起草人:夏千、于海宏。

GB/T25666—2010

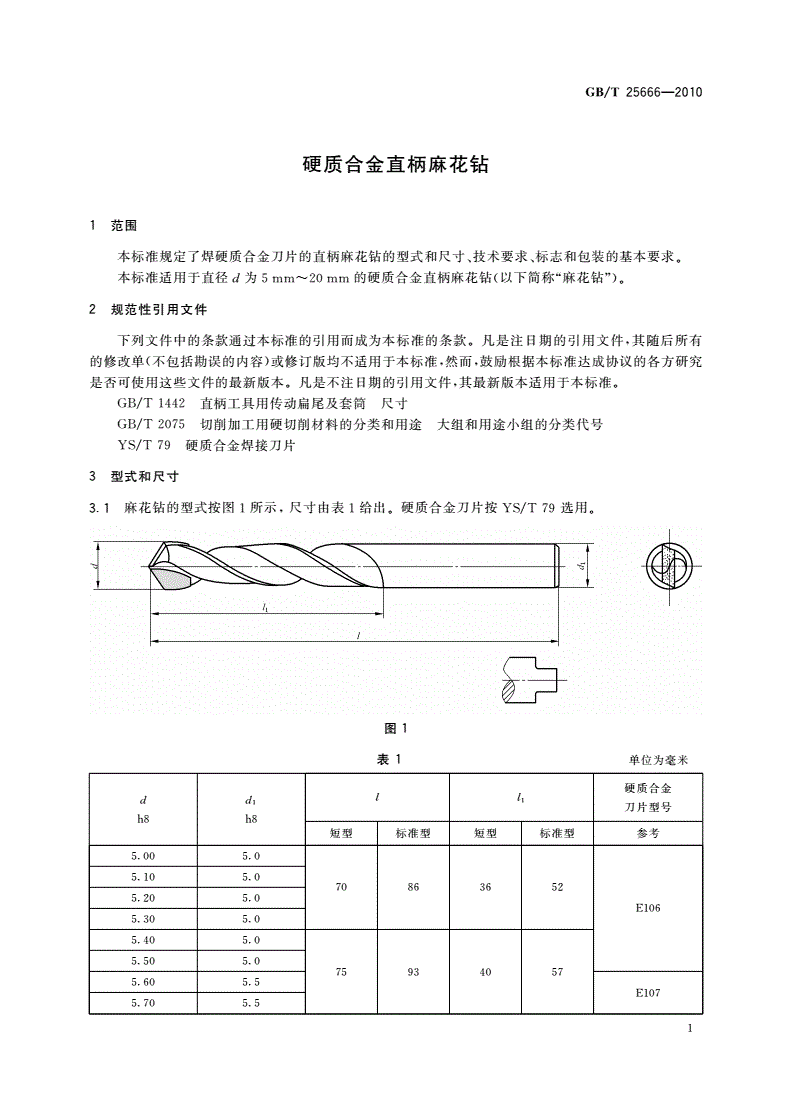

硬质合金直柄麻花钻

1范围

本标准规定了焊硬质合金刀片的直柄麻花钻的型式和尺寸、技术要求、标志和包装的基本要求。

本标准适用于直径〃为5mm〜20mm的硬质合金直柄麻花钻（以下简称“麻花钻”）。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T1442直柄丁具用传动扁尾及套筒尺寸

GB/T2075切削加T-用硬切削材料的分类和用途大组和用途小组的分类代号

YS/T79硬质合金焊接刀片

3型式和尺寸

3.1麻花钻的型式按图1所示，尺寸由表1给出。硬质合金刀片按YS/T79选用°

图1

表1单位为毫米

硬质合金

ddxI/1

刀片型号

h8h8

短型标准型短型标准型参考

5.005.0

5.105.0

70863652

5.205.0

E106

5.305.0

5.405.0

5.505.0

75934057

5.605.5

E107

5.705.5

1

GB/T25666—2010

表1（续）单位为毫米

硬质合金

ddy1Z1

刀片型号

h8h8

短型标准型短型标准型参考

5.805.5

5.905.575934057

6.005.5

6.106.0

E107

6・206.0

6・306.0

6・406・0801014263

6・506.0

6・606.5

6・706.5

6・806.5

6.906.5

7.006.5

E108

7.107.0

851094569

7.207.0

7.307.0

7.407.0

7.507.0

7.607.5

7.707.5

7.807.5

7.907.5

8.007.5

951175275E109

8.108.0

8.208.0

8.308.0

8.408.0

8.508.0

8.608.5

8.708.5

8.808.5

1001255581E110

8.908.5

9.008.5

9.109.0
