GB/T 25677-2010 印刷机械 卷筒纸平版印刷机

ICS37.100.10k_■

J8?

中华人民共和国国彖标准

GB/T25677—2010

印刷机械卷筒纸平版印刷机

Printingmachinery—Weboffset

2010-12-23发布2011-07-01实施

GB/T25677—2010

■ir■■i

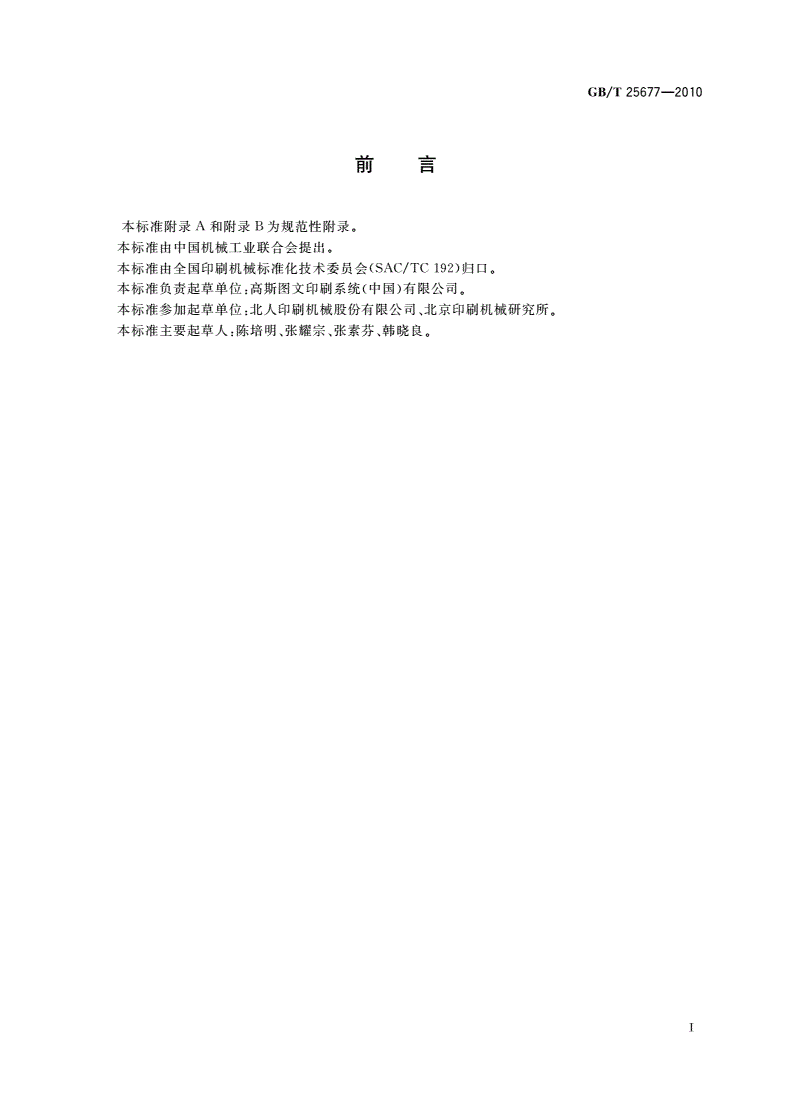

刖吕

本标准附录A和附录B为规范性附录。

本标准由中国机械工业联合会提出。

本标准由全国印刷机械标准化技术委员会(SAC/TC192)归口。

本标准负责起草单位:高斯图文印刷系统(中国)有限公司。

本标准参加起草单位:北人印刷机械股份有限公司、北京印刷机械研究所。

本标准主要起草人：陈培明、张耀宗、张素芬、韩晓良。

T

GB/T25677—2010

印刷机械卷筒纸平版印刷机

1范围

本标准规定了卷筒纸平版印刷机（不包括卷筒纸商业平版印刷机）的术语和定义、基本参数、要求、

试验方法、检验规则及标志、包装、运输与贮存。

本标准适用于单色和多色（以单面印刷色数计算）卷筒纸平版印刷机。

本标准不适用于卷筒纸平版商业印刷机。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。

GB/T191包装储运图示标志（GB/T191—2008,ISO780：1997,MOD）

GB5226.1—2008机械电气安全机械电气设备第1部分:通用技术条件（IEC60204-1：2005,

IDT）

GB/T6388运输包装收发货标志

GB/T9969丁业产品使用说明书总则

GB/T13306标牌

GB/T14436T业产品保证文件总则

JB/T6530印刷机产品型号编制方法

3术语和定义

下列术语和定义适于本标准。

3.1

套印准确度registeraccuracy

任何两个色版的图像套印最大误差。

3.2

压印均匀性impressionuniformity

印刷机印刷时，纸张在最大印刷幅面内所受印刷压力的一致程度。

3.3

压印稳定性impressionstability

印刷机连续印刷时，不同纸张同部位所受印刷压力的一致程度。

3.4

折页准确度foldingaccuracy

折痕与折标线的符合程度。

3.5

折页精密度foldingprecision

同批次不同样张折痕彼此相符合的程度。

1

GB/T25677—2010

3.6

最高印刷速度maxprintingspeed

印刷机在本标准规定的试验条件下，以单纸路方式、单位时间内所达到的最多对开印刷张数。单位

为张/h。

4基本参数

4.1卷筒纸平版印刷机由供纸、印刷、折页三个主要部分组成。

4.2基本参数按表1规定。

4.3产品型号及名称应符合JB/T6530的规定。

5要求

5.1一般要求

卷筒纸平版印刷机应符合本标准的规定，并按经规定程序批准的图样和技术文件制造。

5.2印刷质量

5.2.1套印准确度：

）印书机套印准确度在0.20mm内，合格率不应低于98%；

b）印报机套印准确度在0.25mm内，合格率不应低于98%。

5.2.2压印均匀性与压印稳定性：

）印书机压印均匀性不应高于20%,压印稳定性不应大于0.06；

b）印报机压印均匀性不应高于25%,压印稳定性不应大于0.080

表1基本参数

卷筒纸幅面单幅双幅

裁切纸帐规格

508、533、546、550、560、578、598、620、625、630

mm

印书机$30000（16开、32开双联25000）—

最高印刷速度抿/

大滚筒＞65000

小时印报机>120000

小滚筒>35000

印书机32开双联16开（8开）

折页开本

印报机
