DB21/T 2578-2016 高速公路隧道LED照明设计规范

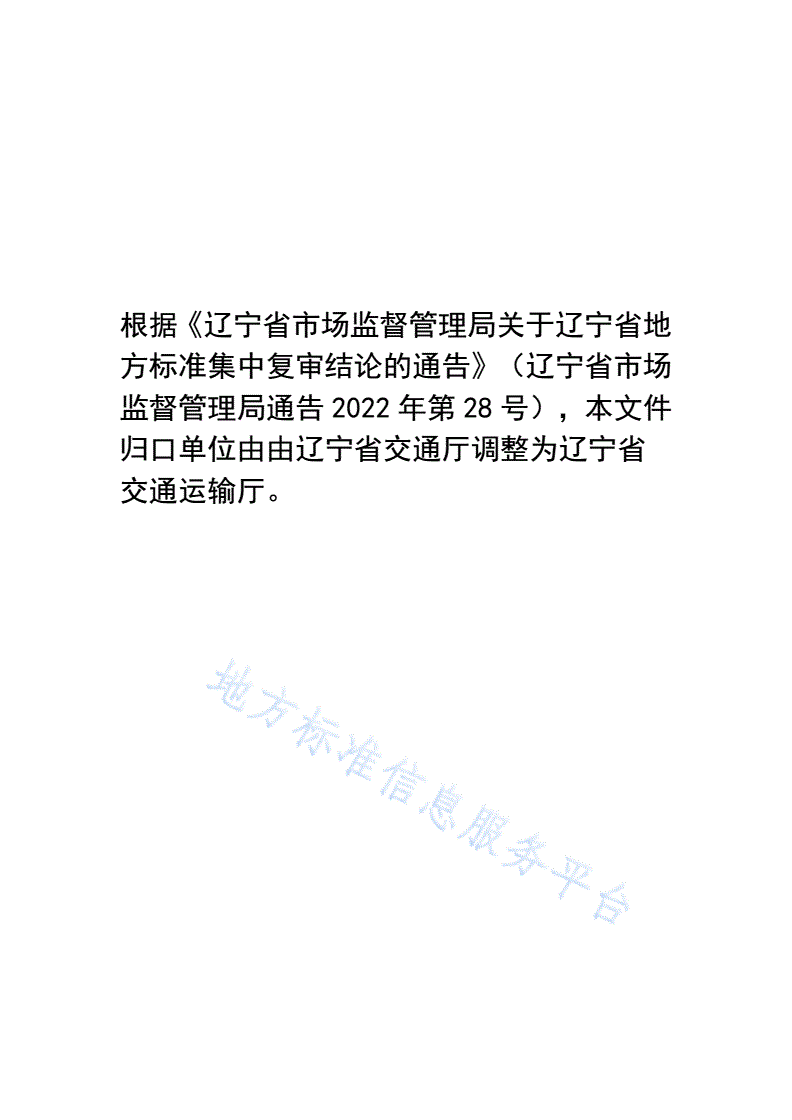

根据《辽宁省市场监督管理局关于辽宁省地

方标准集中复审结论的通告》（辽宁省市场

监督管理局通告2022年第28号），本文件

归口单位由由辽宁省交通厅调整为辽宁省

交通运输厅。

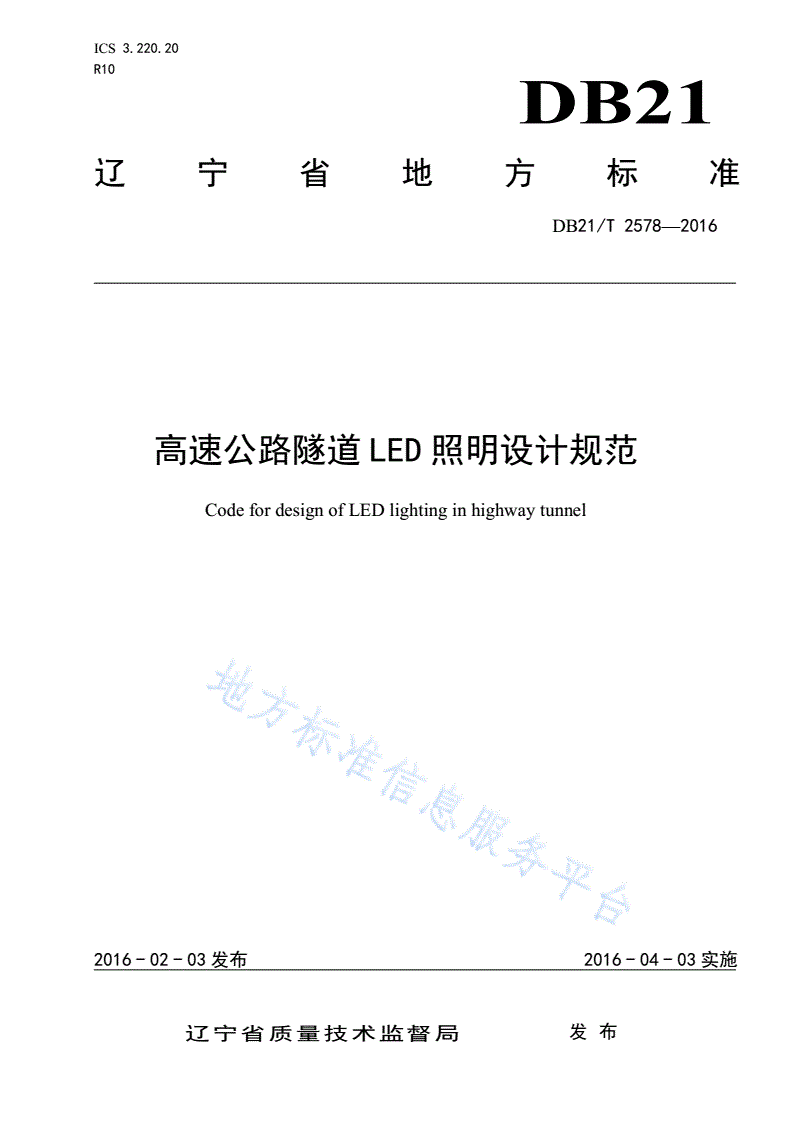

ICS3.220.20

R10

DB21

辽宁省地方标准

DB21/T2578—2016

高速公路隧道LED照明设计规范

CodefordesignofLEDlightinginhighwaytunnel

2016-02-03发布2016-04-03实施

辽宁省质量技术监督局发布

DB21/T2578—2016

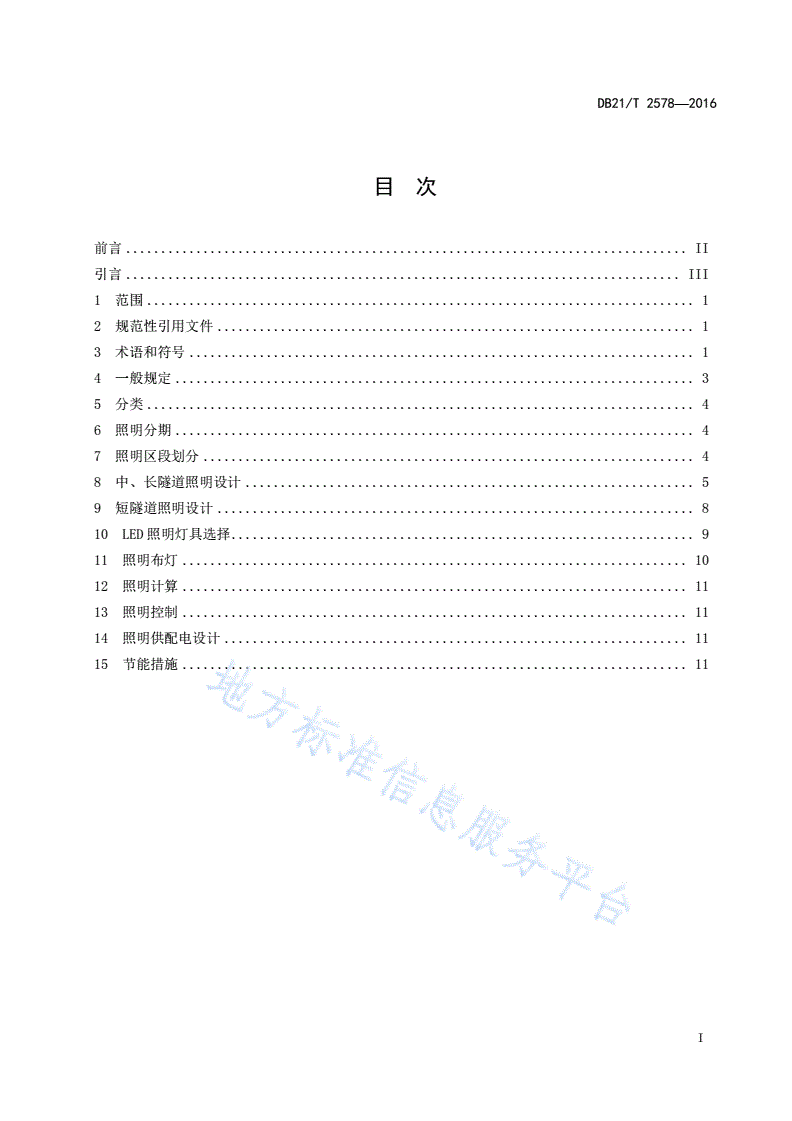

目次

前言................................................................................II

引言...............................................................................III

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和符号........................................................................1

4一般规定..........................................................................3

5分类..............................................................................4

6照明分期..........................................................................4

7照明区段划分......................................................................4

8中、长隧道照明设计................................................................5

9短隧道照明设计....................................................................8

10LED照明灯具选择..................................................................9

11照明布灯........................................................................10

12照明计算........................................................................11

13照明控制........................................................................11

14照明供配电设计..................................................................11

15节能措施........................................................................11

I

DB21/T2578—2016

前言

本标准按照GB/T1.1-2009《标准化工作导则第1部分：标准的结构和编写》给出的规则编写。

本标准由辽宁省高速公路管理局提出。

本标准由辽宁省交通厅归口。

本标准主要起草单位：辽宁省高速公路管理局、辽宁省交通规划设计院、辽宁省高等级公路建设局、

沈阳新一代信息技术有限公司。

本标准主要起草人：

刘云峰韩直万澄宇王辉张雪松刘亮陈晓利

肇毓周兵范春生冯卫东马英明李远哲王晓明

赵强王小军曲喆郭兴隆王立志彭超季方

刘相华于嘉汛曹继伟谢耀华于百刚蒋勇燕薛宇

周广振石庆生周巍宋宪辉

II

DB21/T2578—2016

引言

为了更好地推进高速公路隧道LED照明工程应用，指导辽宁省高速公路隧道LED照明设计，编制组在

总结研究成果及现有应用的基础上，参考国内外有关资料，编制了本标准。

本标准的管理权和解释权归辽宁省交通厅，日常解释及管理工作由辽宁省高速公路管理局负责。

各单位在使用过程中，若发现问题或提出意见、建议，请及时与主编单位联系（地址：辽宁省沈阳

市和平区十三纬路19甲，邮编：110002；电话：024-82364933，传真：024-82364920；邮箱：

124378559@163.com），以便修订时参考。

III

DB21/T2578—2016

高速公路隧道LED照明设计规范

1范围

本标准规定了高速公路隧道LED照明系统设计的范围、规范性引用文件、术语和符号、一般规定、

分类、照明分期、照明区段划分、中、长隧道照明设计、短隧道照明设计、LED照明灯具选择、照明布

灯、照明计算、照明控制、照明供配电设计、节能措施。

本标准适用于辽宁省新建、改扩建高速公路隧道LED照明系统的设计，其他公路隧道可参考执行。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

JTG/TD70/2-01公路隧道照明设计细则

JTGD70/2公路隧道设计规范第二册交通工程与附属设施

JTJB01公路工程技术标准

3术语和符号

下列术语和符号适用于本文件。

3.1术语

3.1.1

设计交通量designvolume

设计年份高峰小时混合交通量。

3.1.2

工况效能lampeffectiveluminousefficacy

在规定的工况条件下，LED灯具照射到隧道所需照明区域的光通量与灯具功率（含电源功率）之比。

3.1.3

养护系数maintenancefactor

照明装置使用一定时期后，受光通量衰减、灯具受污染等影响，该装置提供路面的平均亮度与在相

同条件下初装时在同一路面上所得到的平均亮度之比。

3.1.4

利用系数utilizationfactor

在相同的使用条件下，灯具发出的、投射到路面上的总光通量与灯具内所有光源发出的总光通量之

比。

1

DB21/T2578—2016

3.1.5

洞外亮度thresholdluminance

距洞口一个停车视距处、离地面1.5m高，正对洞口方向20°视场范围内环境的平均亮度。

3.1.6

设计亮度designluminance

规定表面上的最低平均亮度需求值。

3.1.7

计算亮度computedluminance

设计亮度除以维护系数得出的亮度值。

3.1.8

应急照明emergencylighting

因正常照明的电源失效而启用的照明，供人员疏散、保障安全的照明。

3.1.9

色温colourtemperature

当某一种光源（热辐射光源）的色品与某一温度下的完全辐射体（黑体）的色品完全相同时，完全

辐射体（黑体）的温度，简称色温。

3.1.10

光学长隧道opticallylongtunnel

距洞口一个停车视距处，在道路中心线、离地面1.5m高位置不能完全看到出口的曲线隧道。

3.2符号

N——交通量；

L——隧道长度；

L20(S)——洞外亮度；

k——入口段亮度折减系数；

Tc——色温；

TH1——入口段1

TH2——入口段2

Lth1——入口段1亮度；

Lth2——入口段2亮度；

TR1——过渡段1；

TR2——过渡段2；

TR3——过渡段3；

Ltr1——过渡段1亮度；

Ltr2——过渡段2亮度；

Ltr3——过渡段3亮度；

Lin——中间段亮度；

2

DB21/T2578—2016

Dth1——入口段TH1分段长度；

Dth2——入口段TH2分段长度；

Dtr1——过渡段TR1分段长度；

Dtr2——过渡段TR2分段长度；

Dtr3——过渡段TR3分段长度；

EX1——出口段1；

EX2——出口段2；

LEX1——出口段1亮度；

LEX
