DB32/T 3623-2019 水闸监控系统检测规范

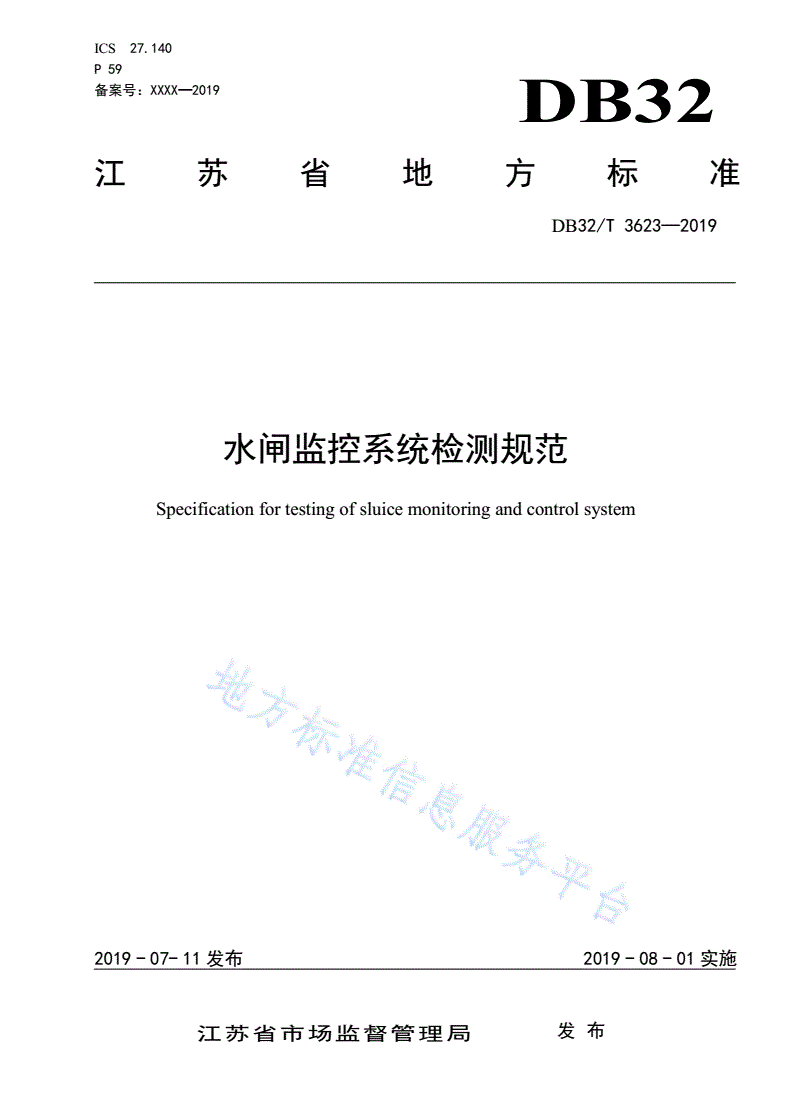

ICS27.140

P59

备案号：XXXX—2019DB32

江苏省地方标准

DB32/T3623—2019

水闸监控系统检测规范

Specificationfortestingofsluicemonitoringandcontrolsystem

2019-07-11发布2019-08-01实施

江苏省市场监督管理局发布

DB32/T3623—2019

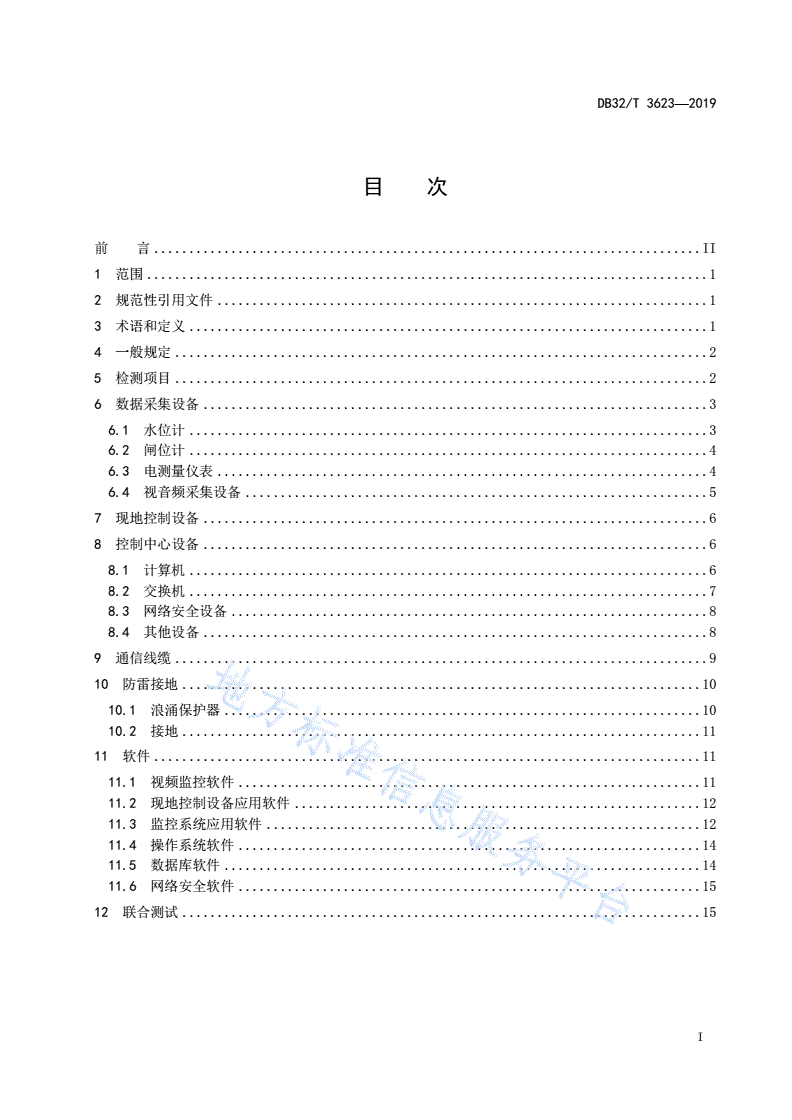

目次

前言..............................................................................II

1范围................................................................................1

2规范性引用文件......................................................................1

3术语和定义..........................................................................1

4一般规定............................................................................2

5检测项目............................................................................2

6数据采集设备........................................................................3

6.1水位计..........................................................................3

6.2闸位计..........................................................................4

6.3电测量仪表......................................................................4

6.4视音频采集设备..................................................................5

7现地控制设备........................................................................6

8控制中心设备........................................................................6

8.1计算机..........................................................................6

8.2交换机..........................................................................7

8.3网络安全设备....................................................................8

8.4其他设备........................................................................8

9通信线缆............................................................................9

10防雷接地..........................................................................10

10.1浪涌保护器....................................................................10

10.2接地..........................................................................11

11软件..............................................................................11

11.1视频监控软件..................................................................11

11.2现地控制设备应用软件..........................................................12

11.3监控系统应用软件..............................................................12

11.4操作系统软件..................................................................14

11.5数据库软件....................................................................14

11.6网络安全软件..................................................................15

12联合测试..........................................................................15

I

DB32/T3623—2019

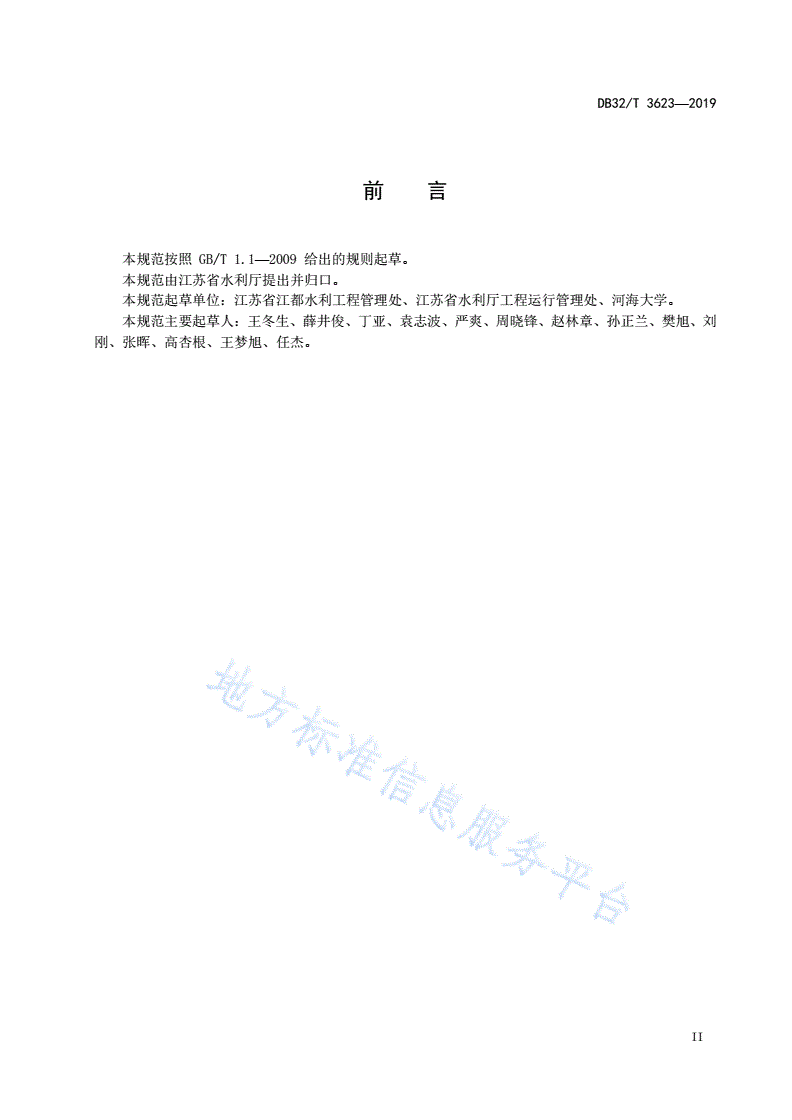

前言

本规范按照GB/T1.1—2009给出的规则起草。

本规范由江苏省水利厅提出并归口。

本规范起草单位：江苏省江都水利工程管理处、江苏省水利厅工程运行管理处、河海大学。

本规范主要起草人：王冬生、薛井俊、丁亚、袁志波、严爽、周晓锋、赵林章、孙正兰、樊旭、刘

刚、张晖、高杏根、王梦旭、任杰。

II

DB32/T3623—2019

水闸监控系统检测规范

1范围

本标准规定了水闸监控系统中数据采集设备、现地控制设备、控制中心设备、通信线缆、防雷接地、

软件的检测项目、技术要求、检测方法等。

本标准适用于大中型水闸监控系统运行管理期间的检测，小型水闸可参照执行。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T9813计算机通用规范

GB/T13606土工试验仪器岩土工程仪器振弦式传感器通用技术条件

GB/T20204水利水文自动化系统设备检验测试通用技术规范

GB/T20281信息安全技术防火墙安全技术要求和测试评价方法

GB/T21671基于以太网技术的局域网（LAN）系统验收测试方法

GB/T27993水位测量仪器通用技术条件

GB/T30950闸位计

GB/T50169电气装置安装工程接地装置施工及验收规范

GB/T50312综合布线系统工程验收规范

GA/T1127安全防范视频监控摄像机通用技术要求

YD/T1542信号网络浪涌保护器(SPD)技术要求和测试方法

DB32/T2197江苏省水文自动测报系统数据传输规约

3术语和定义

下列术语和定义适用于本文件。

3.1

数据采集设备dataacquisitionequipment

将各种变化着的物理量（例如水位、闸位等)转换为模拟信号或数字信号，并进行预处理的设备。

3.2

现地控制设备localcontrolequipment

在闸门控制现场，能够采集、处理及传输数据，并对闸门进行控制的设备。

3.3

1

DB32/T3623—2019

控制中心设备controlcenterequipment

在闸门远程监视或控制的场所，能够实现数据采集、设备控制、信息共享等功能的设备。

3.4

主控项目dominantproject

影响系统安全运行及主要功能的检测项目。

3.5

一般项目generalproject

除主控项目外，影响系统功能的检测项目。

4一般规定

4.1检测流程

现状调查分析→编制检测大纲→现场检测→编写检测报告。

4.2检测类型和检测周期

预防性检测，宜每年一次；鉴定性检测，宜每3至5年一次。

4.3检测大纲

应结合工程具体情况，编制检测大纲，其主要内容宜包括工程概况、检测依据、检测项目、检测数

量、检测计划和组织措施等。

4.4检测报告

应根据现场检测的情况，编写检测报告，其内容宜包括工程概况、检测依据、检测项目、检测数量、

检测时间、检测结论和评价建议。

4.5检测结论

检测设备内主控项目全部满足检测设备技术要求的，该设备可评价为合格。

4.6检测单位和检测人员

检测单位和检测人员的检测活动应符合下列要求：

a)检测单位和检测人员应客观、公正、规范地开展检测工作，对检测结果负责；

b)检测单位所出具的检测数据应真实可靠，严禁伪造或随意舍弃、涂改检测数据；对可疑数据，

应检查分析原因，并作出书面记录；当检测有不合格结果时，应建立检测不合格项台账登记备

查；检测原始记录、分析计算等成果资料应完整齐全，按档案管理规定保存。

5检测项目

检测项目宜包括下列内容：

a)数据采集设备检测宜包括水位计、闸位计、电测量仪表及视音频采集设备的检测；

2

DB32/T3623—2019

b)现地控制设备检测宜包括控制设备、触摸屏的检测；

c)控制中心设备检测宜包括计算机、交换机、网络安全设备及其他设备的检测；

d)通信线缆检测宜包括光纤衰减、电缆绝缘及线缆终端的检测；

e)防雷接地检测宜包括浪涌保护器、接地的检测；

f)软件检测宜包括视频监控软件、现地控制设备应用软件、监控系统应用软件、操作系统软件、

数据库软件及网络安全软件的检测；

g)联合测试宜包括数据采集、数据处理、操作控制、通信、软件界面及视音频的检测。

6数据采集设备

6.1水位计

6.1.1检测项目和技术要求

水位计的检测项目和技术要求见表1。

表1水位计的检测项目和技术要求

序号检测项目技术要求

浮子式、压力式、声波式、

≤1cm

1分辨力雷达式、激光式

振弦式≤满量程的0.2%

浮子式、雷达式、激光式≤2cm

2误差压力式、声波式≤3cm

主

振弦式≤满量程的2.5%

控

3量程应符合设计要求

项

显示准确、清晰

目4显示功能

5输出功能输出信号正常

6报警功能报警及时、准确

1）输出信号类型设置正确；

7参数设置2）波特率、地址、校验方式等参数设置正确；

3）变比、限值等参数设置正确

1外观质量表面无裂痕、凹痕

1）安装位置高于最高水位500mm；

浮子式2）浮子与井壁间隙≥25mm；

3）钢丝绳长度满足最低水位测量要求

一安装位压力式、振弦式低于最低设计水位500mm

2

般置1）安装位置高于最高设计水位500mm；

项2）探头与墙壁距离≥250mm；

声波式、雷达式、激光式

目3）满足最高、最低设计水位测量要求；

4）竖直安装

3安装质量安装牢固、端正，防护得当

1）接线可靠；

4电缆连接质量

2）标识清晰

3

DB32/T3623—2019

6.1.2检测方法

水位计的检测可采用下列方法进行：

a)显示功能、外观质量、安装质量、电缆连接质量可采用目测、手检等方式检测；

b)输出功能、报警功能、参数设置可采用专用测试软件或监控系统应用软件检测；

c)安装位置可采用刻度尺、水平仪检测；

d)其他检测项目应执行GB/T27993和GB/T13606的规定。

6.2闸位计

6.2.1检测项目和技术要求

闸位计的检测项目和技术要求见表2。

表2闸位计的检测项目和技术要求

序号检测项目技术要求

1分辨力≤1cm

2误差≤2cm

3量程应符合设计要求

主

4显示功能显示准确、清晰

控

5输出功能输出信号正常

项

6报警功能报警及时、准确

目

1）输出信号类型设置正确；

7参数设置2）波特率、地址、校验方式等参数设置正确；

3）变比、限值等参数设置正确

1外观质量表面无裂痕、凹痕

1）配套的收线器钢丝绳伸缩自然；

一

2安装位置2）配套的齿轮和传动部件啮合良好；

般

3）满足闸门全行程测量要求

项

3安装质量安装牢固、端正，防护得当

目

1）接线可靠；

4电缆连接质量

2）标识清晰

6.2.2检测方法

闸位计的检测可采用下列方法进行：

a)显示功能、外观质量、安装质量、电缆连接质量可采用目测、手检等方式检测；

b)输出功能、报警功能、参数设置可采用专用测试软件或监控系统应用软件检测；

c)安装位置可采用高度仪、水平仪检测；

d)其他检测项目应执行GB/T30950的规定。

6.3电测量仪表

6.3.1检测项目和技术要求

电测量仪表的检测项目和技术要求见表3。

4

DB32/T3623—2019

表3电测量仪表的检测项目和技术要求

序号检测项目技术要求

指针式≤全量程的1.5%

1误差
