DB23/T 3302-2022 切割作业噪声测量试验方法

ICS25.160.30

CCSJ33

23

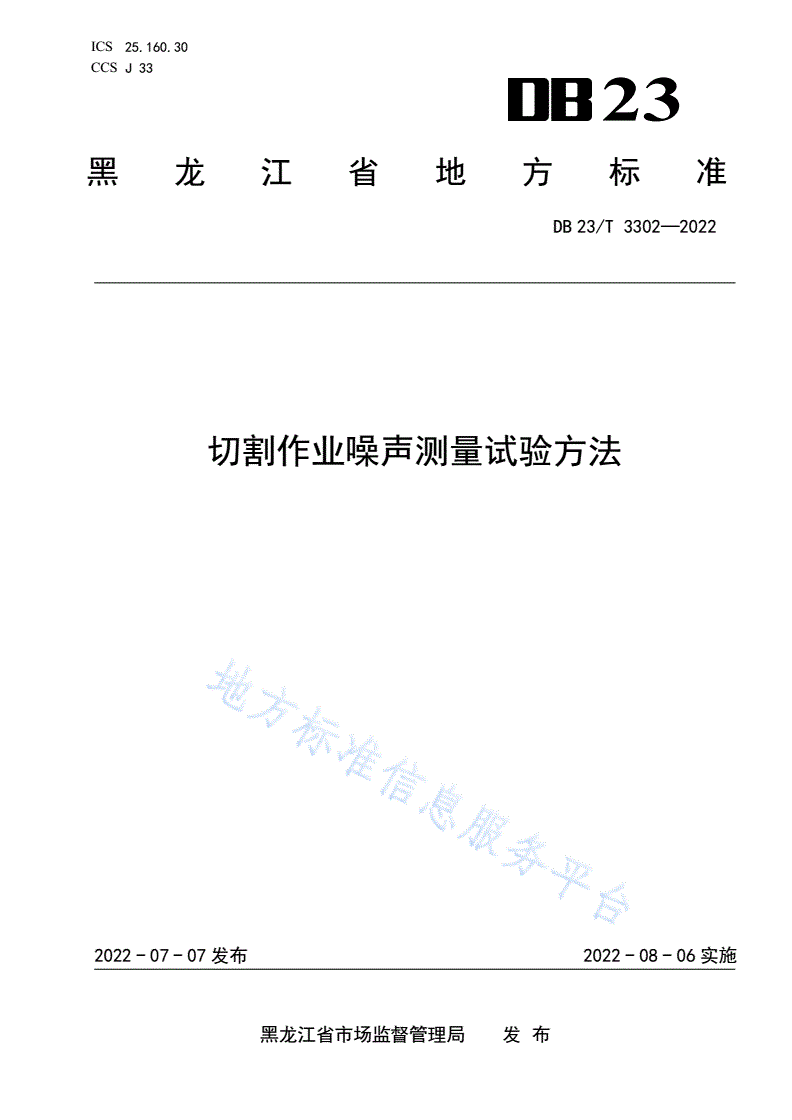

黑龙江省地方标准

DB23/T3302—2022

切割作业噪声测量试验方法

2022-07-07发布2022-08-06实施

黑龙江省市场监督管理局发布

DB23/T3302—2022

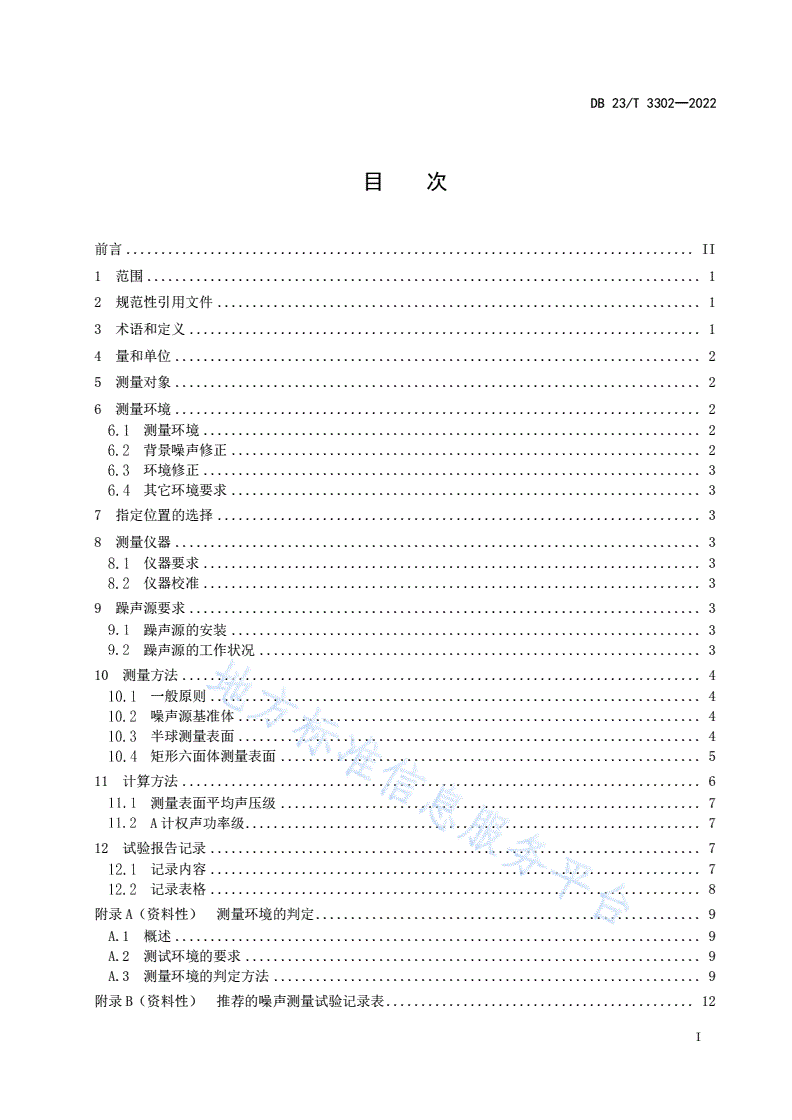

目次

前言.................................................................................II

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语和定义.........................................................................1

4量和单位...........................................................................2

5测量对象...........................................................................2

6测量环境...........................................................................2

测量环境.......................................................................2

背景噪声修正...................................................................2

环境修正.......................................................................3

其它环境要求...................................................................3

7指定位置的选择.....................................................................3

8测量仪器...........................................................................3

仪器要求.......................................................................3

仪器校准.......................................................................3

9躁声源要求.........................................................................3

躁声源的安装...................................................................3

躁声源的工作状况...............................................................3

10测量方法..........................................................................4

一般原则......................................................................4

噪声源基准体..................................................................4

半球测量表面..................................................................4

矩形六面体测量表面............................................................5

11计算方法..........................................................................6

测量表面平均声压级............................................................7

A计权声功率级.................................................................7

12试验报告记录......................................................................7

记录内容......................................................................7

记录表格......................................................................8

附录A（资料性）测量环境的判定.......................................................9

A.1概述...........................................................................9

A.2测试环境的要求.................................................................9

A.3测量环境的判定方法.............................................................9

附录B（资料性）推荐的噪声测量试验记录表............................................12

I

DB23/T3302—2022

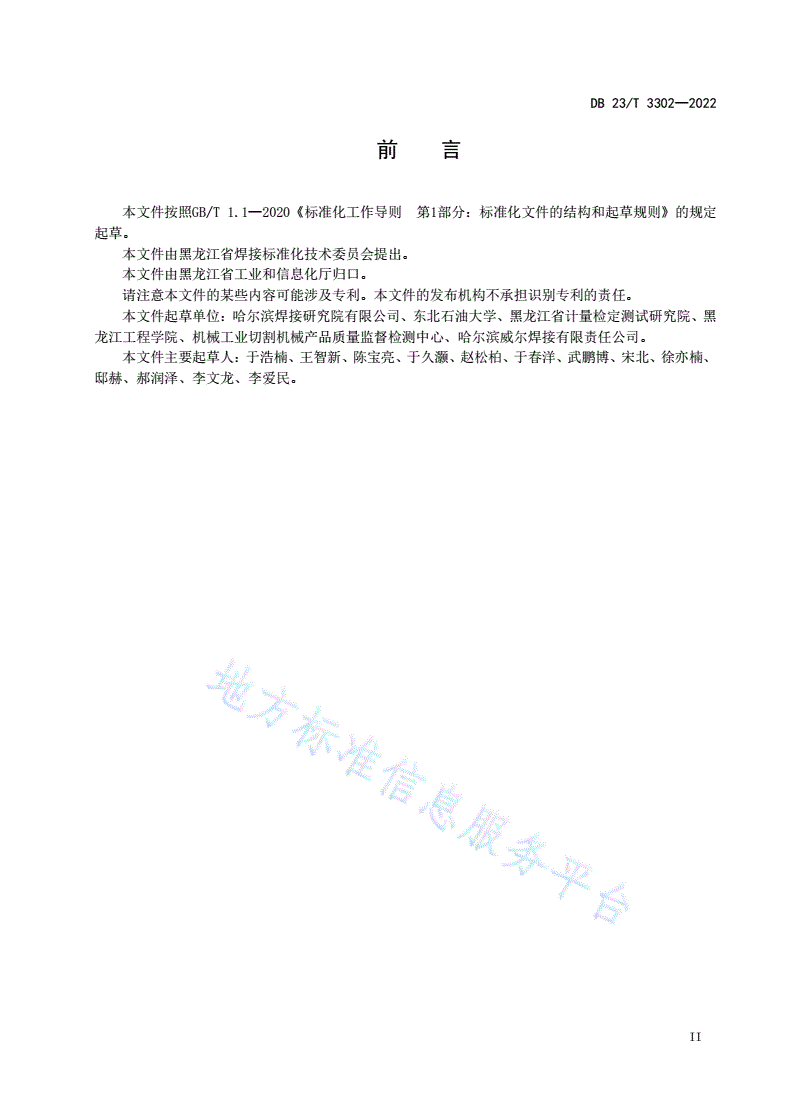

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

本文件由黑龙江省焊接标准化技术委员会提出。

本文件由黑龙江省工业和信息化厅归口。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件起草单位：哈尔滨焊接研究院有限公司、东北石油大学、黑龙江省计量检定测试研究院、黑

龙江工程学院、机械工业切割机械产品质量监督检测中心、哈尔滨威尔焊接有限责任公司。

本文件主要起草人：于浩楠、王智新、陈宝亮、于久灏、赵松柏、于春洋、武鹏博、宋北、徐亦楠、

邸赫、郝润泽、李文龙、李爱民。

II

DB23/T3302—2022

切割作业噪声测量试验方法

1范围

本文件规定了在指定位置测量切割作业噪声源的平均声压级和A计权声功率级的试验方法。

本文件适用于材料切割作业时（如火焰切割、等离子切割、激光切割、水射流切割等）辐射的宽带、

窄带、离散频率等稳态噪声和非稳态噪声，以及重复率不小于5次/s的猝发声。

本文件也可适用于火焰加热、火焰气刨、碳弧气刨、等离子气刨等类似工艺的噪声测量。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T3102.7声学的量和单位

GB/T3222.1声学环境噪声的描述、测量与评价第1部分：基本参量与评价方法

GB/T3222.2声学环境噪声的描述、测量与评价第2部分：环境噪声级测定

GB/T3375焊接术语

GB/T3785.1电声学声级计第1部分：规范

GB/T3947声学名词术语

JJG176声校准器

JJG188声级计

JJG277标准声源

3术语和定义

GB/T3375和GB/T3947界定的以及下列术语和定义适用于本文件。

操作者位置operator'sposition

切割设备操作者执行切割作业和辅助人员等必须在场者的位置。

指定位置specifiedposition

切割作业过程中的操作者位置和噪声辐射范围内规定的各测量点。

操作周期operationcycle

完成一个规定的切割工序、生产周期、工件生产等过程的时间段。

躁声源的辐射emissionofnoisesource

意义明确的噪声源发射到空气中的噪声。噪声源辐射的总能量用声功率级表示。

房间吸声量Roomsoundabsorption

1

DB23/T3302—2022

房间内各表面和物体的总吸声量加上房间内媒质中的损耗，单位为m2。

4量和单位

本文件中使用的量和单位应符合GB/T3102.7的规定。

5测量对象

本文件的测量对象是材料切割及类似工艺作业时的噪声源。根据工艺、设备结构不同,可划分为以

下类型：

a)手持工具、半自动切割机械：占地面积≤3m2，如：手工火焰炬、手工等离子炬、半自动切割小

车等小型切割设备；

b)数控设备：3m2＜占地面积≤10m2，如：数控火焰切割机、数控等离子切割机、数控激光切割机、

数控水射流切割机等中大型数控设备；

c)专用设备：占地面积>10m2，如：型钢切割生产线、大型圆管切割机、大型机器人切割工作站、

超大厚度火焰切割设备等大型专用设备。

对于占地面积>10m2的噪声源宜选取其主要噪声源进行测量。

6测量环境

测量环境

测量应在硬地厂房（车间）或较为平坦的户外场地进行。理想的测量环境应除反射面（地面）外无

其它反射表面，即躁声源直接向反射面上的自由场中辐射。测量环境场地应符合如下要求：

a)地面上方为自由场的试验室；

b)具有坚硬、平坦表面且足够大的户外场所；

c)露天厂房、足够高的工业厂房、满足测量环境要求的普通厂房、车间。

测量环境应符合公式（1）的要求：

𝐴

≥1·················································································(1)

𝑆

式中：

𝐴——房间吸声量，m2；

𝑆——测量表面面积，m2。

测量环境的判定应按本文件附录A规定的方法进行。

注：在户外场地时，一般情况下𝐴≥6𝑆，可默认满足测量场地要求。特殊情况如手持设备作业的测量场地不能满足

上述要求时，应在试验报告中注明。

背景噪声修正

测量应选择在安静的环境中进行，要求在整个测量过程中指定位置的背景噪声（A声压级）均应比

被测躁声源声压级低10dB（A）以上。

如被测躁声源声压级与背景噪声之差≤10dB（A）时，应对测量值进行修正，背景噪声修正值K1见表

1。

2

DB23/T3302—2022

表1背景噪声修正值

单位为分贝

被测躁声源与背景噪声差值≤345678910＞10

背景噪声修正值测量无效221110.50.5无需修正

环境修正

在户外或大房间测量时，应对测量值进行环境反射影响的修正。环境修正值K2按附录A求得。

其它环境要求

6.4.1环境温度应在10℃~30℃范围内。

6.4.2测量风速应低于6m/s。当风速超过1m/s时，应使用传声器防风罩。

6.4.3其他环境条件应符合测量仪
