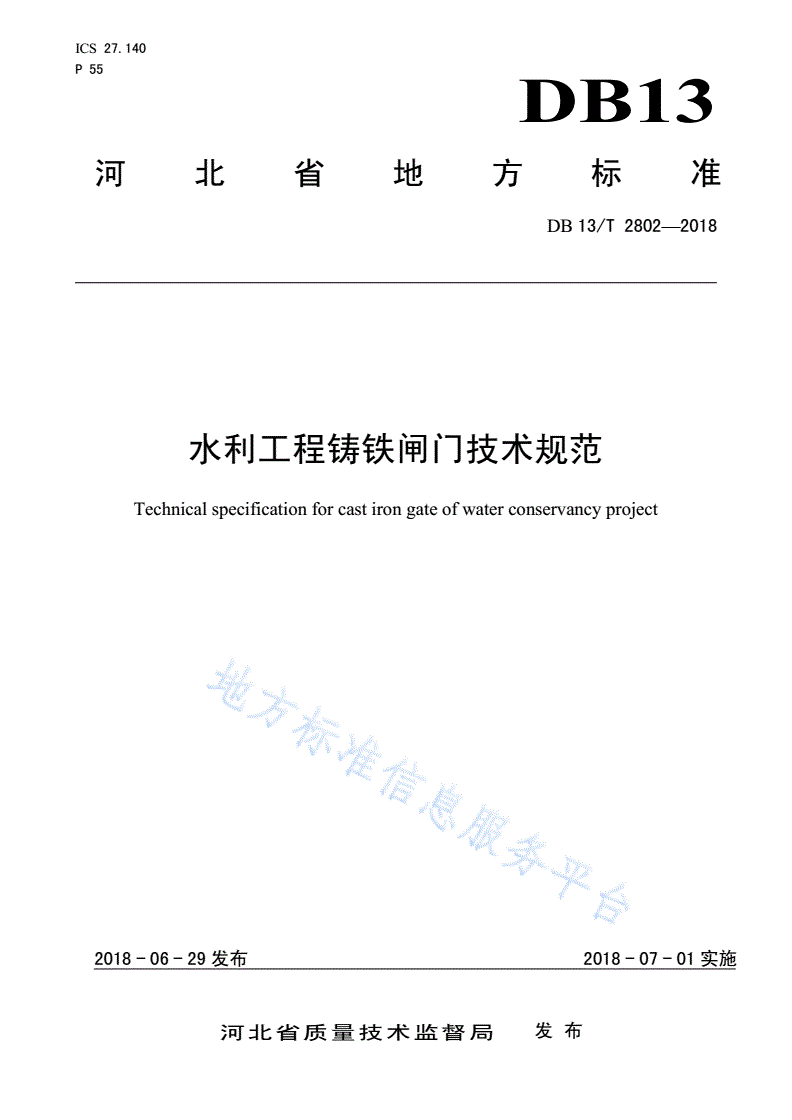

DB13/T 2802-2018 水利工程铸铁闸门技术规范

ICS27.140

P55

DB13

河北省地方标准

DB13/T2802—2018

水利工程铸铁闸门技术规范

Technicalspecificationforcastirongateofwaterconservancyproject

2018-06-29发布2018-07-01实施

河北省质量技术监督局发布

DB13/T2802—2018

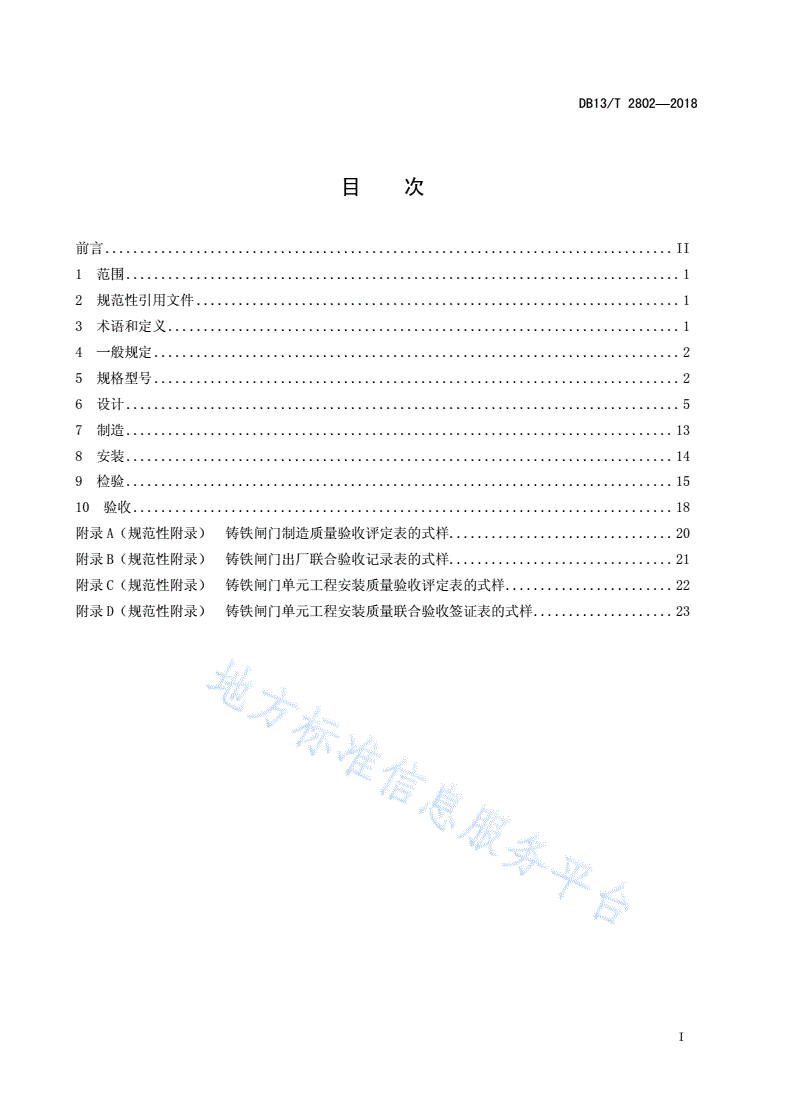

目次

前言.................................................................................II

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语和定义.........................................................................1

4一般规定...........................................................................2

5规格型号...........................................................................2

6设计...............................................................................5

7制造..............................................................................13

8安装..............................................................................14

9检验..............................................................................15

10验收.............................................................................18

附录A（规范性附录）铸铁闸门制造质量验收评定表的式样................................20

附录B（规范性附录）铸铁闸门出厂联合验收记录表的式样................................21

附录C（规范性附录）铸铁闸门单元工程安装质量验收评定表的式样........................22

附录D（规范性附录）铸铁闸门单元工程安装质量联合验收签证表的式样....................23

I

DB13/T2802—2018

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由河北省水利厅提出并归口。

本标准起草单位：沧州市水利工程质量监督站、黄骅市五一机械有限公司、沧州水利勘测设计院、

沧州水利工程处、沧州昊海水利工程质量检测有限公司。

本标准主要起草人：修海臣、王彩玲、刘兴旺、郑英国、段连强、倪世江、孙月娟、刘生伟、冯

宝才、李桂波、李自信、李寿海、薛宝东、张传海、关衡。

II

DB13/T2802—2018

水利工程铸铁闸门技术规范

1范围

本标准规定了水利工程铸铁闸门设计、制造、安装和验收的技术要求。

本标准适用于河北省行政区域内水利工程铸铁闸门的质量管理。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T700碳素结构钢

GB/T1176铸造铜及铜合金

GB/T1184形状和位置公差未注公差值

GB/T1220不锈钢棒

GB/T1348球墨铸铁件

GB/T6414铸件尺寸公差、几何公差与机械加工余量

GB/T8923.1涂覆涂料前钢材表面处理表面清洁度的目视评定

GB/T9439灰铸铁件

GB/T13306标牌

SL105水工金属结构防腐蚀规范

SL223水利水电建设工程验收规范

SL582水工金属结构制造安装质量检验通则

3术语和定义

下列术语和定义适用于本文件。

3.1

铸铁闸门castingirongate

设置在水工建筑物的过流孔口，材质为铸铁的闸门。

3.2

门板faceplate

面板和梁格组成的板肋结构。

3.3

门框和导轨gateframeandgateguide

门板的槽形导向体。

1

DB13/T2802—2018

3.4

止水密封条watertightseal

镶嵌在门板和门框相应位置，用于阻止渗漏的条状密封体。

3.5

墙式（附壁式）安装wall-attachedinstallation

门框直接与闸孔孔口处埋件连接的安装方式。

3.6

墙管式（法兰式）安装flangedpipeinstallation

门框与管口采用法兰连接的安装方式。

3.7

明杆式结构risingstemstructure

起重螺杆与门板同步升降的启闭系统。

3.8

暗杆式结构non-risingstemstructure

位于门板上的吊块螺母沿螺杆轴向运动的启闭系统。

4一般规定

4.1闸门的选型和规格应符合本标准的要求。

4.2闸门制造所用主要材料应符合相应的国家标准或行业标准的规定，并有质量合格证明书。

4.3对没有质量合格证书的其它材料，应提供力学和化学成分实验报告，并符合设计要求。

4.4闸门应经验收合格后投入使用。

4.5闸门设计、制造、安装及验收除应符合本标准的规定外，尚应符合相关现行标准的规定。

5规格型号

5.1闸门形式

闸门形式分为矩形闸门和圆形闸门。明杆、墙式矩形闸门如图1，暗杆、墙管式圆形闸门如图2。

2

DB13/T2802—2018

说明：

1——门框和导轨；2——楔紧装置；3——起重螺杆；4——门板；5——止水密封条；6——吊耳；

7——条状钢板埋件；8——二期混凝土。

图1明杆、墙式矩形闸门

3

DB13/T2802—2018

说明：

1——门框和导轨；2——楔紧装置；3——起重螺杆；4——门板；5——止水密封条；6——吊块螺母匣；

7——二期混凝土。

图2暗杆、墙管式圆形闸门

5.2闸门规格

5.2.1矩形

矩形闸门推荐规格见表1。

表1矩形闸门推荐规格单位为m

规格规格规格规格

孔口宽孔口高孔口宽孔口高孔口宽孔口高孔口宽孔口高

0.20.20.30.30.40.40.50.5

0.50.60.60.60.60.70.60.8

0.61.20.70.70.80.70.80.8

0.81.00.81.20.90.91.00.8

1.01.01.01.21.01.51.20.8

1.21.21.41.21.41.41.51.0

1.51.21.51.51.51.81.52.0

1.61.61.81.82.01.52.01.8

2.02.02.02.52.51.52.52.0

2.52.53.01.53.02.03.02.5

3.02.83.03.03.03.54.02.5

4.04.05.03.05.04.05.05.0

5.06.0

5.2.2圆形(直径D，mm)

300,400,500,600,800,1000,1200,1400,1500,2000,2500,3000。

5.3产品标记

4

DB13/T2802—2018

5.3.1产品标记方式如图3。

12345

说明：

1——SPGZ（平面拱形铸铁闸门,无S为单向止水，有S为双向止水）；2——螺杆形式：无（明杆），A（暗杆）；

3——闸门形式：无（矩形），Y（圆形）；4——孔口尺寸：（宽³高，或边长，或直径）；

5——设计水头：（单位：m）。

图3产品标记方式

5.3.2标记示例。

PGZ-1.0³1.5-4：孔口宽1.0m，高1.5m，设计水头4.0m，平面拱形铸铁闸门；

PGZAY-1.5-6：孔口直径1.5m，设计水头6.0m，暗杆圆形平面拱形铸铁闸门；

SPGZ-1.0³1.5-6/4：孔口宽1.0m，高1.5m，正向设计水头6.0m，反向设计水头4.0m，双向止水平

面拱形铸铁闸门。

6设计

6.1一般规定

6.1.1渠系涵闸、排灌泵站等建筑物的小型闸门，孔口尺寸较小的水库涵洞闸门，宜采用铸铁闸门。

6.1.2铸铁闸门宜采用平面拱形结构闸门，拱面为迎水面；对于孔口尺寸小于1.5m³1.5m的小型闸

门也可采用平面平板结构闸门，筋格面为迎水面。

6.1.3工作水头、孔口尺寸均较小的铸铁闸门，门板、门框和导轨材料宜采用HT200、HT250等灰铸

铁。工作水头、孔口尺寸均较大的铸铁闸门，门框和导轨材料宜采用QT400、QT450等球墨铸铁，门板

采用Q235或Q345组焊，也可采用球墨铸铁，如采用组焊门板止水面应增设耐腐蚀材料。

6.1.4海水、污水环境下的铸铁闸门，门板、门框和导轨材料宜采用STNi2Cr、STNi2CrCuRE耐锈蚀

铸铁。

6.2荷载

6.2.1闸门设计荷载应按最大工作水头计算，如有双向挡水要求，应分别考虑正、反向最大工作水头。

有检修工况时，应考虑检修水位。

6.2.2闸门经常在较高水位动水操作或经常局部开启时，设计荷载应考虑动力系数，动力系数一般取

1.1〜1.2。

6.3材料及容许应力

6.3.1闸门所使用的主要材料应符合表2的规定。

5

DB13/T2802—2018

表2闸门主要材料与标准

部件名称材料材料标准

HT200,HT250,QT400,QT450,Q235,GB/T9439

门板、门框和导轨，楔块，吊耳Q345,STNi2Cr,STNi2CrCuREGB/T1348

1Cr13,ZCuSn5Pb5Zn5,GB/T1176

止水密封条，吊块螺母工程塑料合金GB/T1220

螺栓，螺钉，螺母1Cr13或Q235GB/T1220

条状钢板埋件，地脚螺栓Q235GB/T700

6.3.2铸件材料性能应符合表3规定。

表3铸件材料性能

铸件类别弹性模量E,MPa剪切模量G，MPa线胀系数α，K-1

灰铸铁1.35³1050.4³1051.0³10-5

球墨铸铁1.45³1050.7³1051.2³10-5

6.3.3容许应力

6.3.3.1铸件容许应力应符合表4规定。

表4铸件容许应力单位为MPa

铸件牌号

应力种类符号

HT200HT250QT400QT450

轴心抗压和弯曲抗压110140210250

抗拉w303595115

抗剪20307085

局部承压cd120140140170

局部紧接承压40507590

cj

6.3.3.2止水密封条容许应力，应符合表5规定。

6

DB13/T2802—2018

表5止水密封条容许应力单位为MPa

止水密封条材料符号轴心抗压和弯曲抗压

ZCuSn5Pb5Zn5a40

工程塑料合金a40

6.3.3.3钢材的容许应力应根据表6分组，符合表7规定，连接材料的容许应力符合表8规定。

表6钢材的尺寸分组

钢材尺寸（mm）

组别Q235Q345

钢材厚度（直径）型钢和异型钢的厚度钢材厚度（直径）

第1组≤16≤15≤16

第2组＞16～40＞15～20＞16～25

第3组＞40～60＞20＞25～36

第4组＞60～100—＞36～50

第5组＞100～150—＞50～100方、圆钢

第6组＞150——

注：1.型钢包括角钢、工字钢和槽钢；

2.工字钢和槽钢的厚度系指腹板厚度。（表注应置于表中）。

表7钢材的容许应力单位为MPa

钢材抗拉、抗压和抗弯抗剪局部承压局部紧接承压

钢种钢号组别cdcj

第1组16095240120

碳

第2组15090230115

素

第3组14585220110

结Q235

第4组13580210105

构

第5组13075200100

钢

第6组1257019095

第1组230135350175

低

合第2组220130330165

金

结Q345第3
