GB/T 25896.1-2010 设备用图形符号 起重机 第1部分：通用符号

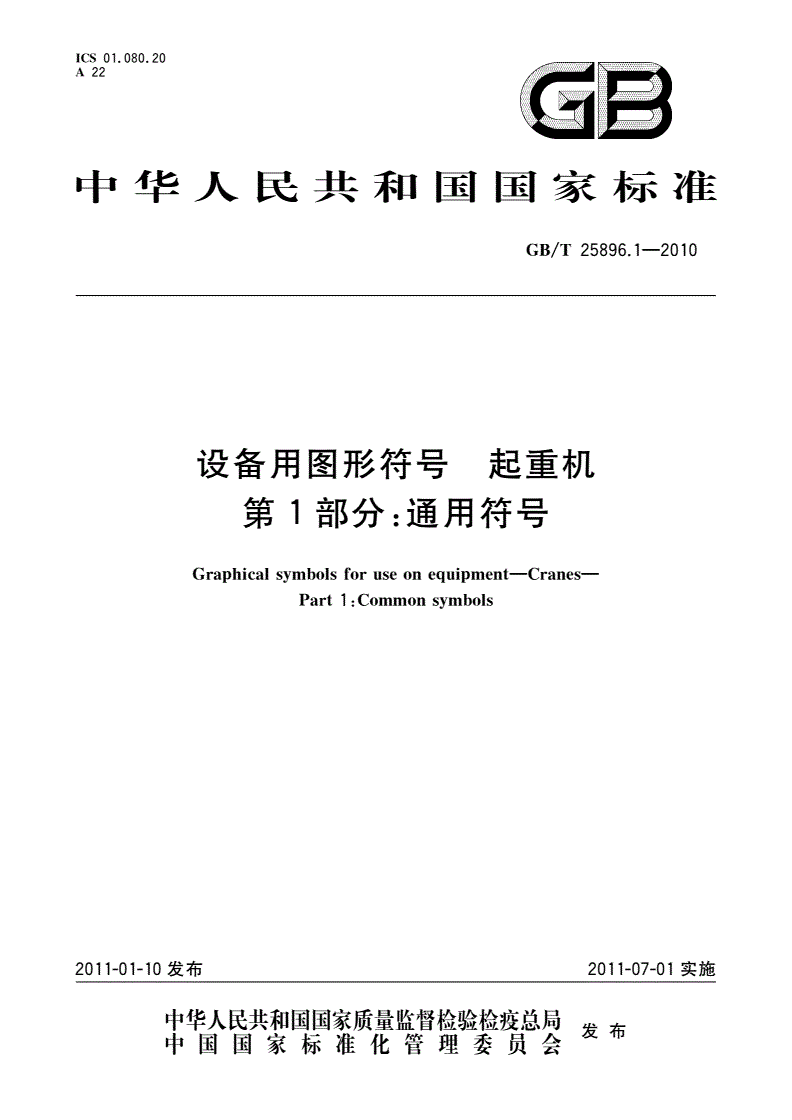

ICS01.080.20

A22OB

中华人民共和国国家标准

GB/T25896.1—2010

设备用图形符号起重机

第1部分：通用符号

Graphicalsymbolsforuseonequipment—Cranes—

Part1:Commonsymbols

2011-01-10发布2011-07-01实施

发布

GB/T25896.1—2010

■ir■—*—

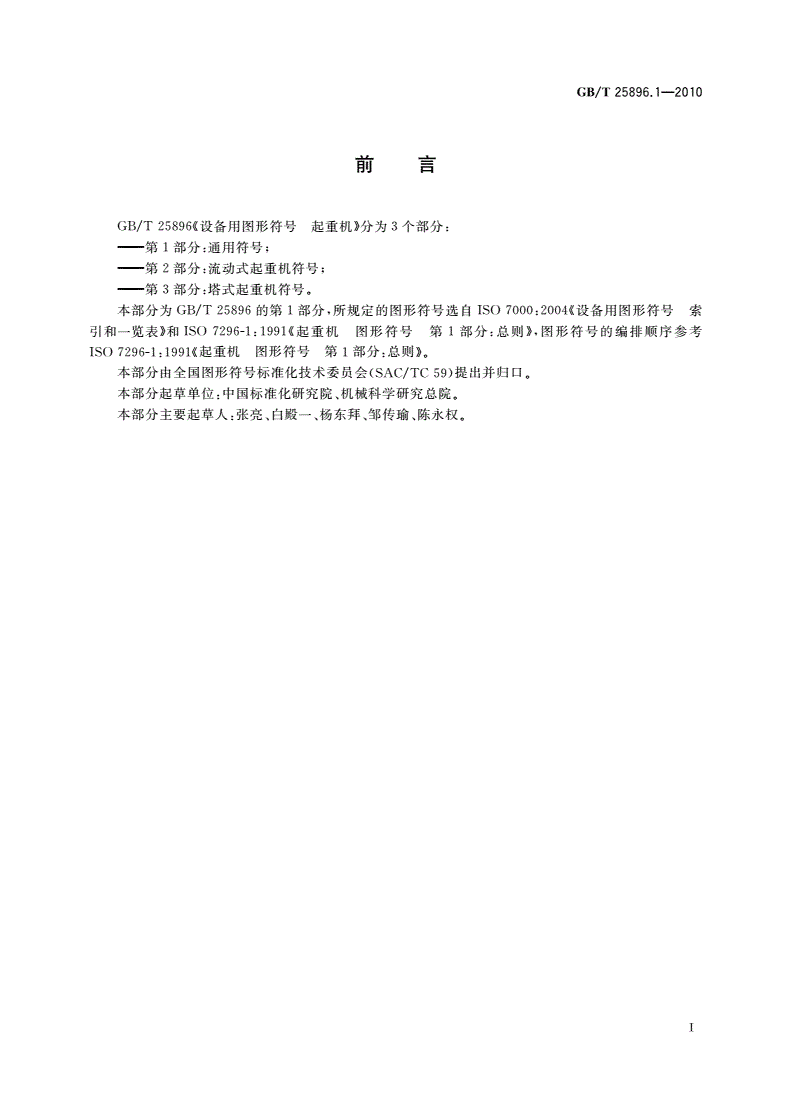

刖

GB/T25896《设备用图形符号起重机》分为3个部分：

第1部分:通用符号；

——第2部分:流动式起重机符号；

——第3部分:塔式起重机符号。

本部分为GB/T25896的第1部分，所规定的图形符号选自ISO7000：2004《设备用图形符号索

引和一览表》和ISO7296-1：1991«起重机图形符号第1部分：总则》，图形符号的编排顺序参考

ISO7296-1：1991«起重机图形符号第1部分：总则》。

本部分由全国图形符号标准化技术委员会(SAC/TC59)提出并归口。

本部分起草单位：中国标准化研究院、机械科学研究总院。

本部分主要起草人:张亮、白殿一、杨东拜、邹传瑜、陈永权。

T

GB/T25896.1—2010

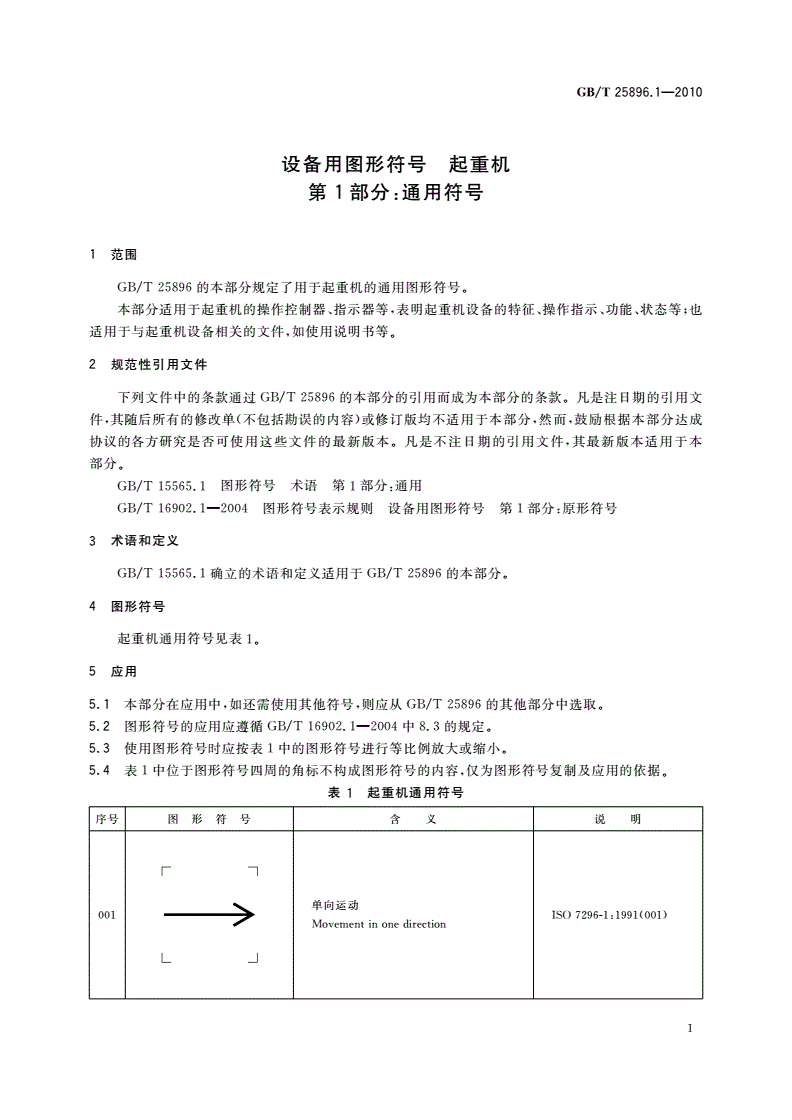

设备用图形符号起重机

第1部分：通用符号

1范围

GB/T25896的本部分规定了用于起重机的通用图形符号。

本部分适用于起重机的操作控制器、指示器等，表明起重机设备的特征、操作指示、功能、状态等;也

适用于与起重机设备相关的文件，如使用说明书等。

2规范性引用文件

下列文件中的条款通过GB/T25896的本部分的引用而成为本部分的条款。凡是注日期的引用文

件,其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成

协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本

部分。

GB/T15565.1图形符号术语第1部分:通用

GB/T16902.1-2004图形符号表示规则设备用图形符号第1部分:原形符号

3术语和定义

GB/T15565.1确立的术语和定义适用于GB/T25896的本部分。

4图形符号

起重机通用符号见表1。

5应用

5.1本部分在应用中，如还需使用其他符号,则应从GB/T25896的其他部分中选取。

5.2图形符号的应用应遵循GB/T16902.1—2004中&3的规定。

5.3使用图形符号时应按表1中的图形符号进行等比例放大或缩小。

5.4表1中位于图形符号四周的角标不构成图形符号的内容,仅为图形符号复制及应用的依据。

表1起重机通用符号

序号图形符号含义说明

厂~1

单向运动

001—>MovementinonedirectionISC)7296-1:1991(001)

LJ

1

GB/T25896.1—2010

表1（续）

序号图形符号含义说明

厂~1

J控制杆双向运动

002ControlleverworkingmovementintwoISC)7000:2004(1680)

directions

LJ

厂~1

顺时针连续旋转

003/■:AISO7000:2004(0004)

Directionofcontinuousrotation9clockwise

Lj

厂

逆时针连续旋转

004、Directionofcontinuousrotation,counter-ISO7000:2004(0004)

clockwise

Lj

厂~1

双向旋转

005/AISO7000:2004(0005)

Rotationintwodirections

Lj

厂~|

V

乳4往返限位旋转

006*)ISO7000:2004(0938)

)Limitedpartofarotationandreturn

LJ

厂一~1

右转

007ISO7000:2004(0927)

Turnright

LJ

厂,1

左转

008ISC)7000.2004(0927)

Turnleft

LJ

2

GB/T25896.1—2010

表1（续）

序号图形符号含义说明

厂

左-右双向运动

009ISC)7000:2004(1681)

TMovementintwodirections:left-right

LJ

厂1

通（电源）

010ISO7296-1:1991(010)

LLOn（power）

厂一1

O

断（电源）

011ISC)7296-1:1991(011)

Off（power）

厂

(通/断(按-按)

012ISC)7296-l：1991(012)

0On/off(push-push)

©

通/断（按钮开关）

013ISO7296-1:1991(013)

On/off（pushbutton）

L鼻J

厂

/负载装置，提升

014ISC)7000-2004(1682)

Load-liftingattachment,lift

LJ

厂

负载装置，下降

015ISC)7000：2004(1683)

、乙Load-liftingattachment,lower

LJ

3

GB/T25896.1—2010

表1（续）

序号图形符号含义说明

厂一1

臂架上仰；向内变幅

016ISC)7000:2004(1684)

XDerrickin；luffin

LJ

厂一1

臂架下降；向外变幅

017ISO7000:2004(1685)

Derrickout；luffout

LJ

厂「

伸缩臂(悬臂)伸出

018ISC)7000:2004(1686)

Telescopicjib(boom)extended

LJ

厂一1

伸缩臂(悬臂)缩回

019ISC)7000：2004(1687)

Telescopicjib(boom)retracted

LJ

蠻爪式起重机移动：前进-后退

020ISO7000:2004(16)

¥Crabtraversing;forward-reverse

LJ

厂________~1

起重机前行

021ISC)7000-2004(1689)

0Cranetravellingforward

起重机后退

022ISC)7000.2004(1690)
