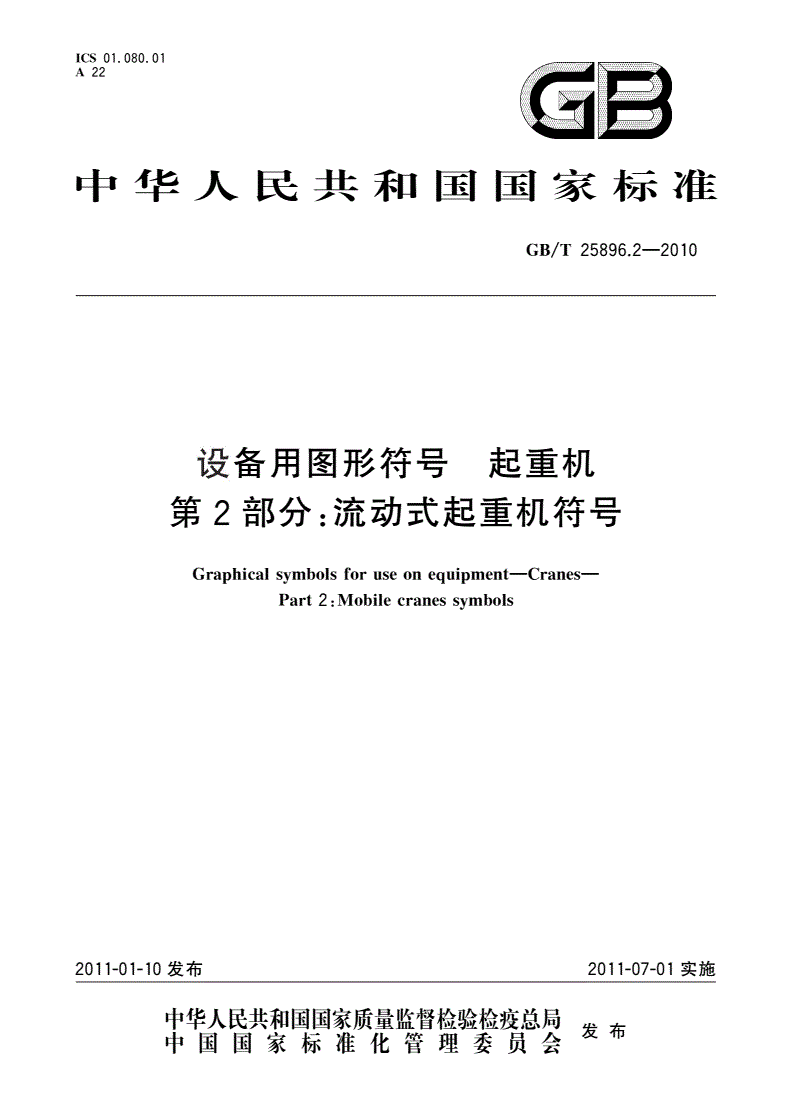

GB/T 25896.2-2010 设备用图形符号 起重机 第2部分：流动式起重机符号

ICS01.080.01

A22

中华人民共和国国彖标准

GB/T25896.2—2010

设备用图形符号起重机

第2部分:流动式起重机符号

Graphicalsymbolsforuseonequipment—Cranes—

Part2:Mobilecranessymbols

2011-01-10发布2011-07-01实

GB/T25896.2—2010

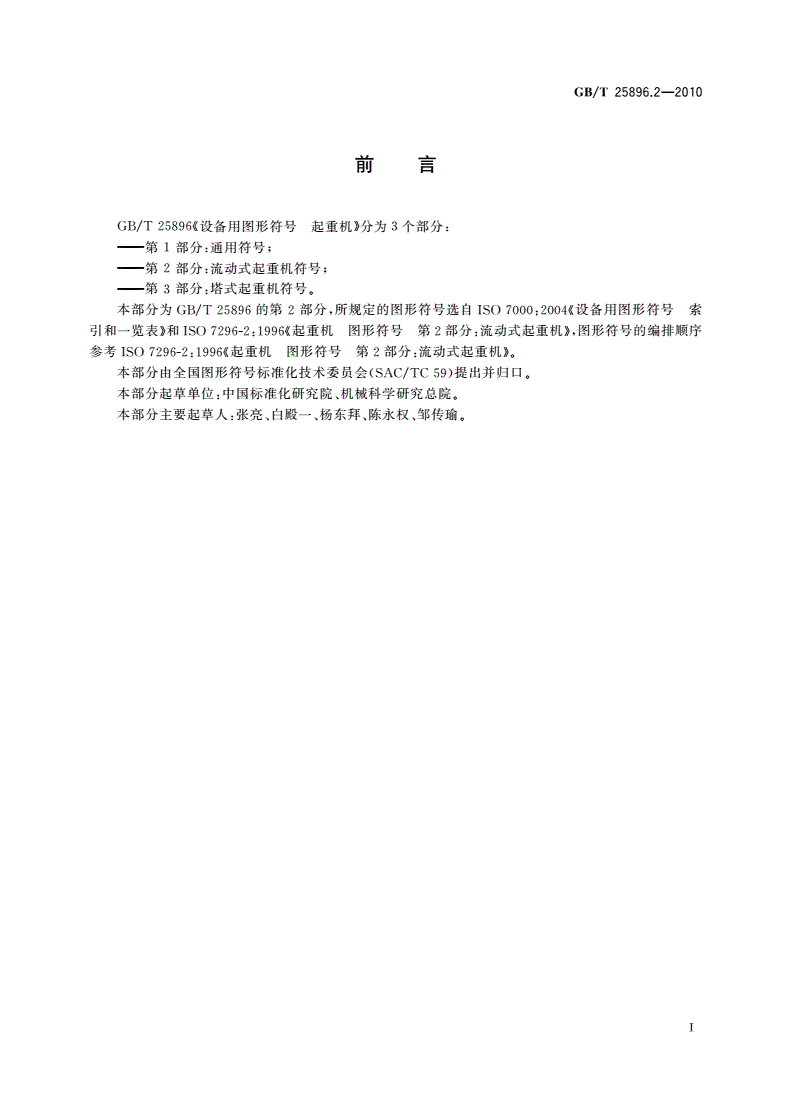

前言

GB/T25896《设备用图形符号起重机》分为3个部分：

——第1部分:通用符号；

——第2部分:流动式起重机符号；

——第3部分:塔式起重机符号。

本部分为GB/T25896的第2部分，所规定的图形符号选自ISO7000：2004«设备用图形符号索

引和一览表》和ISO7296-2：1996«起重机图形符号第2部分：流动式起重机》，图形符号的编排顺序

参考ISO7296-2：1996«起重机图形符号第2部分：流动式起重机九

本部分由全国图形符号标准化技术委员会(SAC/TC59)提出并归口。

本部分起草单位：中国标准化研究院、机械科学研究总院。

本部分主要起草人:张亮、白殿一、杨东拜、陈永权、邹传瑜。

T

GB/T25896.2—2010

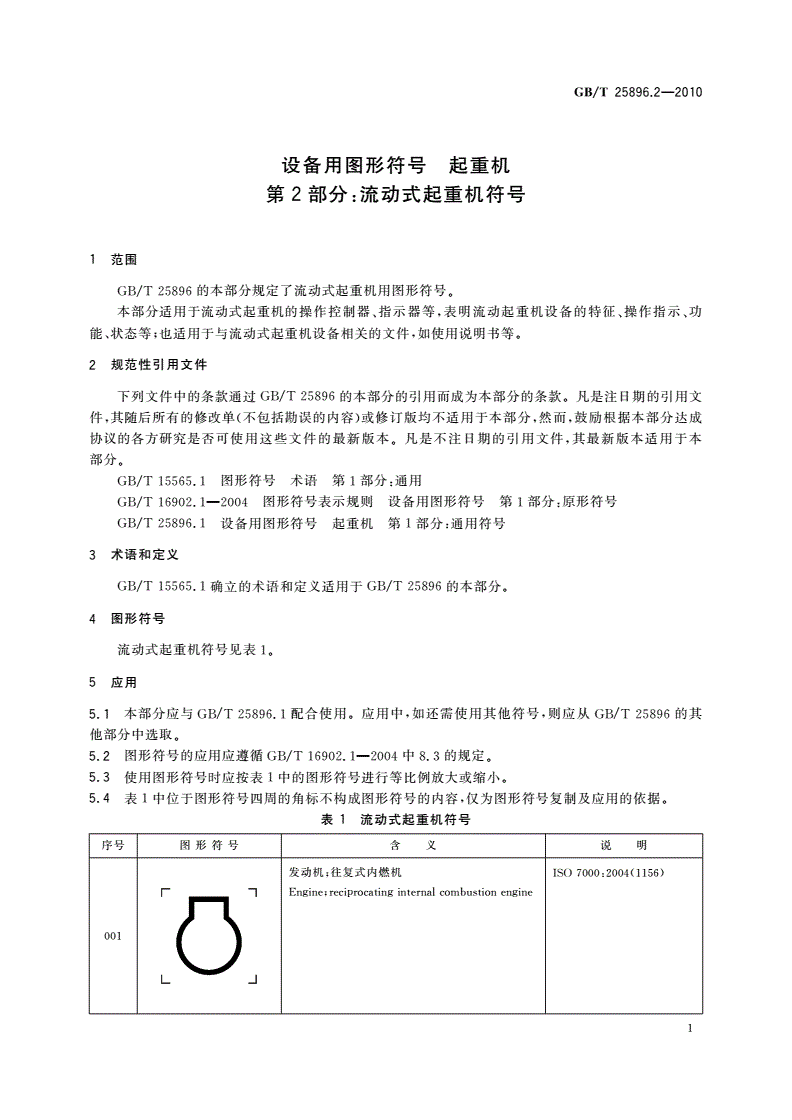

设备用图形符号起重机

第2部分:流动式起重机符号

1范围

GB/T25896的本部分规定了流动式起重机用图形符号。

本部分适用于流动式起重机的操作控制器、指示器等，表明流动起重机设备的特征、操作指示、功

能、状态等;也适用于与流动式起重机设备相关的文件，如使用说明书等。

2规范性引用文件

下列文件中的条款通过GB/T25896的本部分的引用而成为本部分的条款。凡是注日期的引用文

件,其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成

协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本

部分。

GB/T15565.1图形符号术语第1部分:通用

GB/T16902.1-2004图形符号表示规则设备用图形符号第1部分:原形符号

GB/T25896.1设备用图形符号起重机第1部分:通用符号

3术语和定义

GB/T15565.1确立的术语和定义适用于GB/T25896的本部分。

4图形符号

流动式起重机符号见表1。

5应用

5.1本部分应与GB/T25896.1配合使用。应用中，如还需使用其他符号，则应从GB/T25896的其

他部分中选取。

5.2图形符号的应用应遵循GB/T16902.1—2004中&3的规定。

5.3使用图形符号时应按表1中的图形符号进行等比例放大或缩小。

5.4表1中位于图形符号四周的角标不构成图形符号的内容,仅为图形符号复制及应用的依据。

表1流动式起重机符号

序号图形符号含义说明

发动机；往复式内燃机ISO7000:2004(1156)

Engine；reciprocatinginternalcombustionengine

0010

1

GB/T25896.2—2010

表1（续）

序号图形符号含义说明

传动装置ISO7000:2004(1166)

r1

Transmission

002O

液压系统ISO7000:2004(1409)

Hydraulicsystem

003

制动系统ISO7000:2004(1399)

r1

Brakesystem

004(O)

油；液体ISO7000:2004(1056)

r1

Oil;fluid

005d

水;液体ISO7000:2004(0536)

rn

Water;fluid

006

进气ISO7000:2004(1604)

r1

Intakeair

007n

2

GB/T25896.2—2010

表1（续）

序号图形符号含义说明

排气ISO7000:2004(1605)

厂n

Exhausgas

008

J

压力ISO7000:2004(1701)

r1

Pressure

009

水准，标高ISO7000：2004(0159)

r1

Level

010

J

滤清器ISO7000:2004(1369)

r1

Filter

011y

1-j

L—般故障;失效ISO7000：2004(1603)

1n

Malfunction,general;failure

1I

012

•

温度ISO7000:2004(0034)

r-i

Temperature

013

J

3

GB/T25896.2—2010

表1（续）

序号图形符号含义说明

启动ISO7000:2004(1365)

L

11

Start/crank

014

J

正号；正极ISO7296-2:1996(7.1)

厂"1

Plus;positivepolarity

015

L

负号；负极ISO7296-2：1996(7.2)

L

11

Minus；negativepolarity

016

L」

点火器ISO7000:2004(0620)

厂

Lighter

017

1_J

蓄电池充电指示ISO7000:2004(0247)

L

11

Baerychargingcondition

018E3

J

钟；定时开关;计时器ISO7296-2:1996(7.5)

r

Clock;timeswitch;timer

019

4

GB/T25896.2—2010

表1（续）

序号图形符号含义说明

计时表；工作用时ISO7000:2004(1366)

Hourmeter；elapsedoperatinghours

020

座椅安全带，单纯膝部安全带ISO7000:2004(1702)

Seatl疋I9lapbelonly

021A

容量，空ISO7000：2004(1563)

Volume,empty

022O

容量，半满ISO7000:2004(1564)

Volumehalffull

023

容量，满ISO7000:2004(1565)

厂

Volume?full

024

控制杆操作方向，双向ISO7000:2004(1436)

r1

个Controlleveroperatingdirection9dualdirection

025O

*

i_」

5

GB/T25896.2—2010

表1（续）

序号图形符号含义说明

lr控制杆操作方向，多向ISO7000:2004(1703)

Controlleveroperatingdirection,multipledirec-

tions

026

顺时针旋转ISO7000:2004(0258)

r1

Clockwiserotation

027O

」

lr逆时针旋转ISO7000：2004(0937)

1

Anticlockwiserotation

028o

提升点ISO7000:2004(1368)

Liftingpoin

029

L°」

§

提升点；中央支撑ISO7000:2004(0542)

rn

Liftingpoint;centralsuppor

030▲

阅读操作手册ISO7000:2004(0790)

r1

Readoperator^manual

031o

l_」

6

GB/T25896.2—2010

表1（续）

序号图形符号含义说明

锁定ISO7000:2004(1656)

ln

Lock

032©

Lr发动机润滑油ISO7000:2004(1372)

Enginelubricatingoil

033©

lr发动机润滑油，压力ISO7000：2004(1374)

厂丨

Enginelubricatingoilpressure

034

i_」

Lr发动机润滑油，油位ISO7000:2004(1373)

11

Enginelubricatingoillevel

035

L_l

lr发动机润滑油，滤清器ISO7000:2004(1376)

Enginelubricatingoilfilter

036®

LhL

lr发动机润滑油，温度ISO7000:2004(1375)

Enginelubricatingoiltemperature

037

l_J

7

GB/T25896.2—2010

表1（续）

序号图形符号含义说明

发动机冷却液ISO7000:2004(1377)

厂—.1Enginecoolan

0

038

发动机冷却液，压力ISO7000:2004(1379)

r1

Enginecoolan,pressure

039

i_」

发动机冷却液，液位ISO7000：2004(1378)

r1

Enginecoolant,level

卜c

040)

J

发动机冷却液，过滤器ISO7000:2004(1562)

1

0Enginecoolant,filter

041

J1

发动机冷却液，温度ISO7000:2004(1380)

Enginecoolant,temperature

042Q\

发动机入口；燃烧空气ISO7000:2004(1381)

Engineintake;combustionair

043

8

GB/T25896.2—2010

表1（续）

序号图形符号含义说明

发动机入口压力；燃烧空气压力ISO7000:2004(1382)

r1

Engineintakepressure；combustionairpressure

044

发动机进气滤清盎；发动机燃烧空气过滤器ISO7000:2004(1170)

1

Engineintakeairfiller;enginecombustionairfil­

ter

045

1

L

发动机入口温度；燃烧空气温度ISO7000：2004(1383)

n

Engineintaketemperature；combustionairtem­

perature

046a

发动机排气ISO7000:2004(1384)

Engineexhausgas

►

047

j

发动机排气压力ISO7000:2004(1385)

rn

Engineexhausgaspressure

048

发动机排气温度ISO7000:2004(1386)

r-i

Engineexhausgastemperature

049ei

j

9

GB/T25896.2—2010

表1（续）

序号图形符号含义说明

发动机启动ISO7000:2004(1387)

厂—.1Enginestar

050

发动机停止ISO7000:2004(1388)

厂linEnginestop

051^TOPl

发动机失效；发动机故障ISO7000：2004(1371)

©Enginefailure；enginemalfunction

052

发动机转速(每分钟转数)ISO7000:2004(1389)

Enginerotationalspeed(revolutionsperminute)

053

n/min

阻气门；冷启动辅助装置ISO7000:2004(0243)

rn

Choke;coldstartingaid

1N

054

J

发动机启动辅助装置，点火器ISO7000:2004(1370)

r1

Enginestaraid,primer

e丄

055

"T

j

10

GB/T25896.2—2010

表1（续）
