DB31/T 977-2023 户外招牌设置技术规范

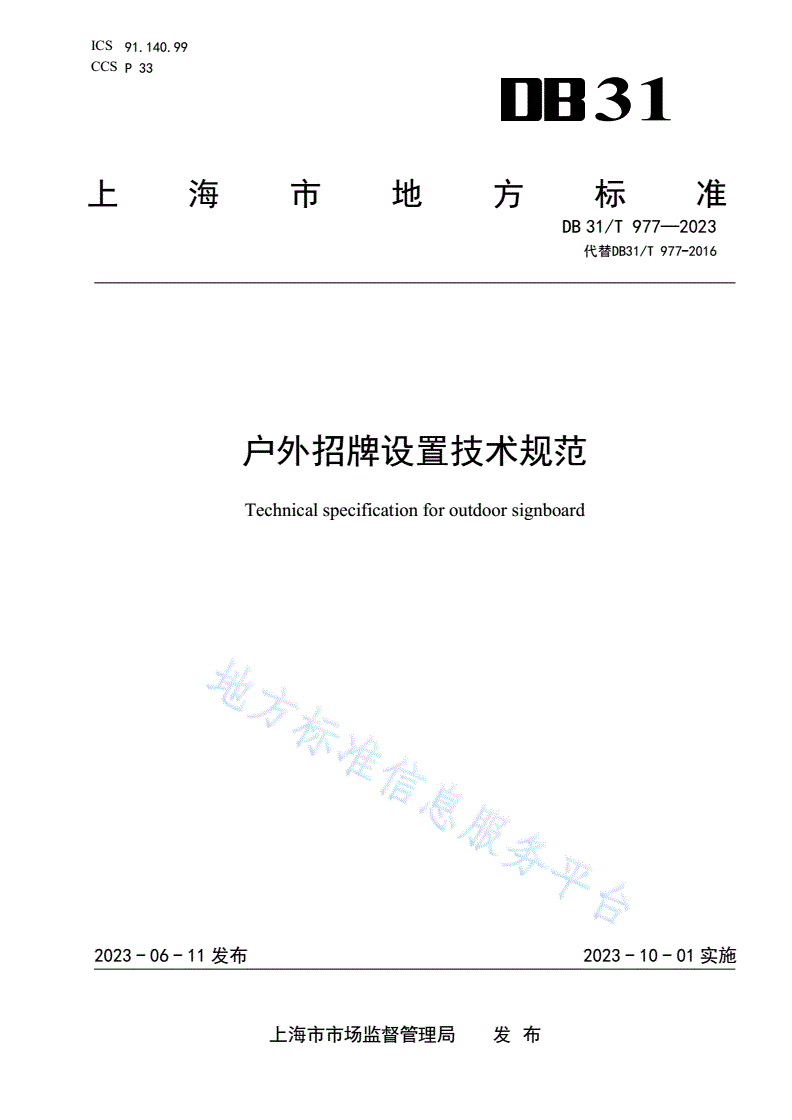

ICS91.140.99

CCSP33

31

上海市地方标准

DB31/T977—2023

代替DB31/T977-2016

户外招牌设置技术规范

Technicalspecificationforoutdoorsignboard

2023-06-11发布2023-10-01实施

上海市市场监督管理局发布

DB31/T977—2023

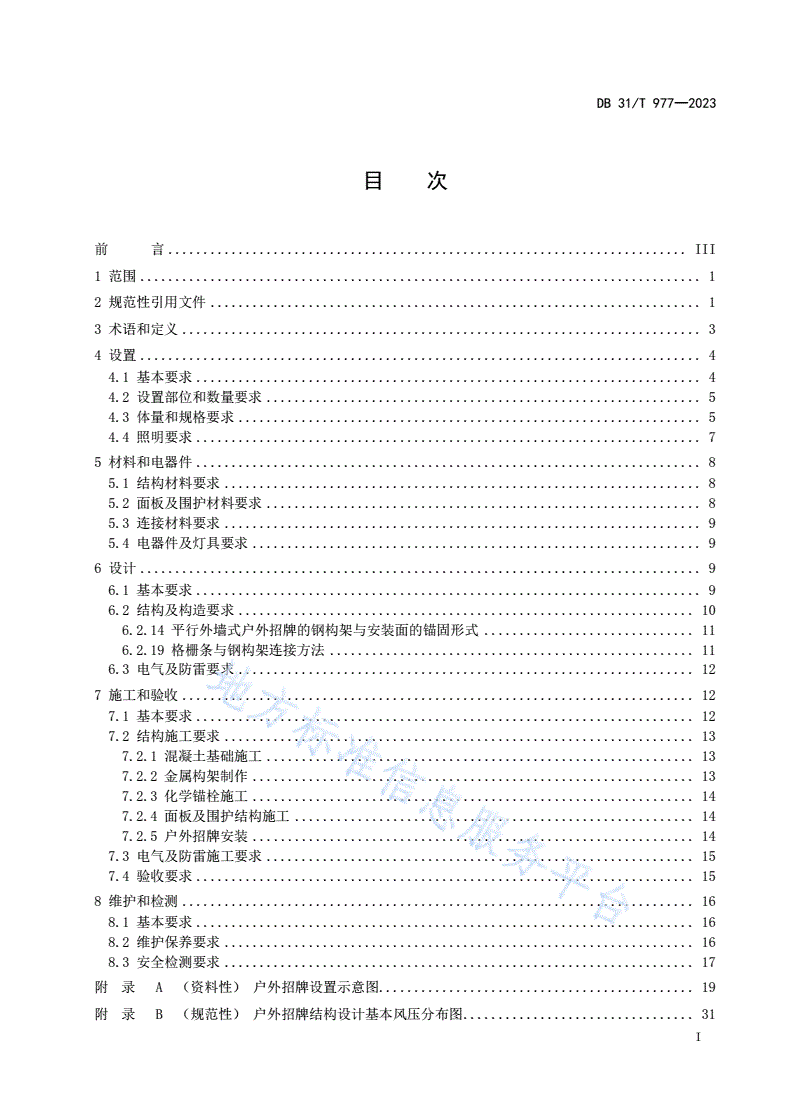

目次

前言..........................................................................III

1范围................................................................................1

2规范性引用文件......................................................................1

3术语和定义..........................................................................3

4设置................................................................................4

4.1基本要求........................................................................4

4.2设置部位和数量要求..............................................................5

4.3体量和规格要求..................................................................5

4.4照明要求........................................................................7

5材料和电器件........................................................................8

5.1结构材料要求....................................................................8

5.2面板及围护材料要求..............................................................8

5.3连接材料要求....................................................................9

5.4电器件及灯具要求................................................................9

6设计................................................................................9

6.1基本要求........................................................................9

6.2结构及构造要求.................................................................10

6.2.14平行外墙式户外招牌的钢构架与安装面的锚固形式..............................11

6.2.19格栅条与钢构架连接方法....................................................11

6.3电气及防雷要求.................................................................12

7施工和验收.........................................................................12

7.1基本要求.......................................................................12

7.2结构施工要求...................................................................13

7.2.1混凝土基础施工.............................................................13

7.2.2金属构架制作...............................................................13

7.2.3化学锚栓施工...............................................................14

7.2.4面板及围护结构施工.........................................................14

7.2.5户外招牌安装...............................................................14

7.3电气及防雷施工要求.............................................................15

7.4验收要求.......................................................................15

8维护和检测.........................................................................16

8.1基本要求.......................................................................16

8.2维护保养要求...................................................................16

8.3安全检测要求...................................................................17

附录A（资料性）户外招牌设置示意图.............................................19

附录B（规范性）户外招牌结构设计基本风压分布图.................................31

I

DB31/T977—2023

参考文献......................................................................32

II

DB31/T977—2023

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起

草。

本文件代替DB31/T977-2016《户外招牌设置技术规范》，与DB31/T977—2016相比，除结构调整

和编辑性改动外，主要技术变化如下：

a)更改了“范围”的表述内容，增加了“材料和电器件”（见第1章及第5章，2016版的第1

章）；

b)更改了附属型招牌、独立型招牌、平行外墙式招牌和垂直外墙式招牌的术语名称和定义（见

3.1.1、3.1.2、3.1.3、3.1.4，2016版的3.4、3.10、3.5、3.8）；

c)删除了建筑物名称招牌和单位名称招牌的术语与定义（见2016版的3.2及3.3）；

d)增加了字符式招牌、平板式招牌、箱体式整体结构招牌、小型侧招、大型侧招、立牌式招牌、

矮墙式招牌和金属结构术语和定义（见3.1.5-3.1.11及3.2）；

e)更改了户外招牌设置总体要求的内容（见4.1.1，2016版的4.1.1）；

f)更改了“不应影响建（构）筑物安全和使用”（见4.1.5，2016版的4.1.2）、“不应影响交

通及消防安全”（见4.1.2，2016版的4.1.3;见4.1.5，2016版的4.1.2）、“不应妨碍他

人生产经营、正常生活及对建（构）筑物合法使用”（见4.1.4，2016版的4.1.5）和“不应

损害市容市貌或者建筑物形象”（见4.1.6，见2016版的4.1.6）的要求；

g)增加了“不应影响市政公用设施使用和安全的情形”的要求（见4.1.3）；

h)更改了招牌用语规范（见4.1.7，2016版的4.1.7）和鼓励创新的内容（见4.1.8，见2016

版的4.1.8）；

i)删除了附属型招牌上沿不得超过建筑檐口的规定（见2016版的4.2.3）和一店一招的相关规

定（见2016版的4.3.1）；

j)更改了小型侧招的数量（见4.2.6，2016版的4.3.2）和独立式招牌的数量的规定（见4.2.7，

2016版的4.3.3）；

k)更改了建筑外立面附属户外招牌的字符最大尺寸的规定（见表1、表2，2016版的表1、表2）；

l)删除了附属型招牌设置的部分规定（见2016版的5.1.4、5.1.5、5.1.7、5.1.11和5.1.12）；

m)更改了小型侧招（见4.3.4，2016版的5.1.8）和大型侧招（见4.3.5，2016版的5.1.9）设

置尺度的规定；

n)更改了设于窗框内的招牌的相关规定（见4.3.6，2016版的5.1.10）；

o)更改了立牌式招牌最大尺寸的相关规定（见表3，2016版的表3）；

p)增加了矮墙式招牌最大尺寸的规定（见表4）；

q)更改了户外招牌照明的光源形式、光照强度、显示方式的相关规定（见4.4.1，2016版的4.5.1）；

r)增加了环境亮度的区域划分、户外招牌平均亮度的最大允许值、住宅居室窗户外表面的垂直

照度最大允许值、电子显示装置类招牌（字符式除外）与住宅居室窗户的距离的最小允许值

等规定（见4.4.2表5、4.4.3表6、4.4.4表7、4.4.5表8）；

s)更改了户外招牌材料章节编排结构及内容，并按结构材料要求、面板及围护材料要求、连接

材料要求、电器件及灯具等进行了分项规定，并调整相关条款内容（见第5章，2016版的6.2）；

t)更改了户外招牌防雷设计相关内容（见6.3.8,2016版的6.4.11）

u)增加了电气照明和防雷施工要求相关规定（见7.3）；

v)增加了电气、照明及防雷装置验收资料（见7.4.4）；

III

DB31/T977—2023

w)更改了安全检测评定依据（见8.3.6,2016版的8.3.5）；

x)更改了户外招牌检测分项评定要求和综合评定要求的相关规定（见8.3.10、8.3.11,2016版

的8.3.7、8.3.8）。

请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别专利的责任。

本文件由上海市绿化和市容管理局提出并组织实施。

本文件由上海市市容环卫标准化技术委员会归口。

本文件起草单位：上海同济城市规划设计研究院有限公司、上海建设结构安全检测有限公司、上海

市绿化和市容管理局、上海环境卫生工程设计院有限公司、同济大学、国家电光源质量监督检验中心（上

海）、上海市市容景观事务中心、中认尚动（上海）检测技术有限公司、上海建科有限公司、上海建设

机械检测中心有限公司、上海标识协会、上海市广告协会。

本文件主要起草人：陈飞，陈兆林，陈寅胜，冯蒂，沈之容，潘增权，沈上立，庄晓波，刘娟，陈

倚萍，王辉，乐嘉骅，金路，杜梅，孙松洋，傅强，陈燕琳，万云峰，郑双杰，林之亮，何彬峰，许芳，

孟繁强，田晓艺，程敏，杨远礼，徐勤，孙启程，王韬，汪国昕。

本文件及其所代替文件的历次版本发布情况为：

——2016年首次发布为DB31/T977-2016；

——本次为第一次修订。

IV

DB31/T977—2023

户外招牌设置技术规范

1范围

本文件规定了户外招牌的设置、材料和电器件、设计、施工和验收、维护和检测要求。

本文件适用于上海市户外招牌的建设和管理。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB175通用硅酸盐水泥

GB/T700碳素结构钢

GB/T1231钢结构用高强度大六角头、大六角螺母、垫圈技术条件

GB1499.1钢筋混凝土用钢第1部分：热轧光圆钢筋

GB1499.2钢筋混凝土用钢第2部分：热轧带肋钢筋

GB/T1591低合金高强度结构钢

GB/T2408塑料燃烧性能的测定水平法和垂直法

GB/T2518连续热镀锌和锌合金镀层钢板及钢带

GB/T3098（所有部分）紧固件机械性能

GB/T3280不锈钢冷轧钢板和钢带

GB/T3632钢结构用扭剪型高强度螺栓连接副

GB/T3880（所有部分）一般工业用铝及铝合金板、带材

GB/T4208—2017外壳防护等级（IP代码）

GB/T5117非合金钢及细晶粒钢焊条

GB/T5118热强钢焊条

GB/T6892一般工业用铝及铝合金挤压型材

GB/T7134浇铸型工业有机玻璃板材

GB/T8110气体保护电弧焊用碳钢、低合金钢焊丝

GB8624—2012建筑材料及制品燃烧性能分级

GB/T8923.1涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分：未涂覆过的钢材表面和

全面清除原有涂层后的钢材表面的锈蚀等级和处理等级

GB/T10045非合金钢及细晶粒钢药芯焊丝

GB/T10682双端荧光灯性能要求

GB/T12755建筑用压型钢板

GB/T13912金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法

GB/T14957熔化焊用钢丝

GB16776建筑用硅酮结构密封胶

GB/T17748建筑幕墙用铝塑复合板

GB18774双端荧光灯安全要求

1

DB31/T977—2023

GB/T19155高处作业吊篮

GB19261霓虹灯管的一般要求和安全要求

GB19652放电灯（荧光灯除外）安全要求

GB19653霓虹灯安装规范

GB/T20145灯和灯系统的光生物安全性

GB/T21431建筑物防雷装置检测技术规范

GB/T22789.1硬质聚氯乙烯板材分类、尺寸和性能第1部分：厚度1mm以上板材

GB/T24333金属卤化物灯（钠铊铟系列）性能要求

GB/T24498建筑门窗、幕墙用密封胶条

GB24819普通照明用LED模块安全要求

GB/T24823普通照明用LED模块性能要求

GB/T24908普通照明用非定向自镇流LED灯性能要求

GB/T35626室外照明干扰光限制规范

GB/T36101LED显示屏干扰光评价要求

GB/T38439—2019室外照明干扰光测量规范

GB50007建筑地基基础设计规范

GB50009建筑结构荷载规范

GB50010混凝土结构设计规范

GB50011建筑抗震设计规范

GB50016建筑设计防火规范

GB50017钢结构设计标准

GB50034建筑照明设计标准

GB50054低压配电设计规范

GB50057建筑物防雷设计规范

GB/T50107混凝土强度检验评定标准

GB50169电气装置安装工程接地装置施工及验收规范

GB50202建筑地基基础工程施工质量验收标准

GB50205钢结构工程施工质量验收标准

GB50210建筑装饰装修工程质量验收标准

GB50217电力工程电缆设计标准

GB50343建筑物电子信息系统防雷技术规范

GB50429铝合金结构设计规范

GB50576铝合金结构工程施工质量验收规范

GB50601建筑物防雷工程施工与质量验收规范

GB50617建筑电气照明装置施工与验收规范

GB50661钢结构焊接规范

GB50828—2012防腐木材工程应用技术规范

GB55013—2021市容环卫工程项目规范

CJJ/T149城市户外广告和招牌设施技术标准

JB/T5945工程机械装配通用技术条件

JGJ52普通混凝土用砂、石质量及检验方法标准

JGJ55普通混凝土配合比设计规程

JGJ80建筑施工高处作业安全技术规范

2

DB31/T977—2023

JGJ128建筑施工门式钢管脚手架安全技术标准

JGJ130建筑施工扣件式钢管脚手架安全技术规范

JGJ145混凝土结构后锚固技术规程

JGJ/T163城市夜景照明设计规范

JGJ/T216铝合金结构工程施工规程

JG/T347聚碳酸酯(PC)实心板

YB/T5363装饰用焊接不锈钢管

DB31/T389防雷装置安全检测技术规范

DB31/T1289户外广告和招牌设施安全检测要求

3术语和定义

下列术语和定义适用于本文件。

3.1

户外招牌outdoorsignboard

在自有或者租赁的办公、生产经营场所建（构）筑物外立面及用地范围内设置的，用于表明其名称、

字号、标识等内容或者建筑物名称的户外设施。

3.1.1

附属式招牌affiliatedsignboard

依附于建（构）筑物外立面设置的户外招牌。

3.1.2

独立式招牌free-standingsignboard

直接设置在地面上，具有独立支承结构的户外招牌。

3.1.3

平行式招牌parallel-wallsignboard

平行设置于建（构）筑物外立面的附属式招牌。

3.1.4

垂直式招牌vertical-wallsignboard

垂直设置于建（构）筑物外立面的附属式招牌。

3.1.5

字符式招牌charactersignboard

不设底板，直接将名称、字号或标志图案等内容设置于场地上或建（构）筑物外立面上的户外招牌

示例：见图A.1。

3.1.6

平板式招牌platesignboard

将名称、字号或标志图案等内容，以镌刻、印制、粘贴等方式制作在金属、木材、高分子板材或其

他材料制成的牌匾或者底板上的户外招牌。

示例：见图A.2。

3.1.7

箱体式整体结构招牌box-typesignboard

采用箱型结构且该设施与单位名称、标识等形成功能不可分割的整体的户外招牌。

示例：见图A.3。

3.1.8

3

DB31/T977—2023

小型侧招smallsidesignboard

面积不大于0.5㎡的垂直外墙式招牌。

示例：见图A.4a。

3.1.9

大型侧招bigsidesignboard

面积大于0.5㎡的垂直外墙式招牌。

示例：见图A.4b。

3.1.10

立牌式招牌standingbrandtypesignboard

长边垂直于地面，且底边宽度小于1.5m的独立式招牌。

示例：见图A.5a。

3.1.11

矮墙式招牌lowwalltypesignboard

长边平行于地面，且高度小于2.5m的独立式招牌。

示例：见图A.5b。

3.2

金属结构metalstructure

由金属板材、线材或管材构件通过焊接或者螺栓等连接而成的,具有几何稳定的空间受力体系。

示例：见图A.6、图A.7、图A.8。

注：金属结构主要分为空间桁架结构、空间刚架结构和悬臂结构。金属结构包括钢结构、铝合金结构等。

4设置

4.1基本要求

4.1.1户外招牌的设置应符合公共安全、城市容貌和历史风貌、文物、优秀历史建筑保护、管理等方

面要求，自身及所依附建（构）筑物应结构安全和使用正常，与所处周边环境或所依附的建（构）筑物

相协调，定期进行维护、保养及安全检查，应安全、洁净、完好和美观。

4.1.2户外招牌的设置，不应影响车辆、行人安全，不应妨碍安全疏散、灭火救援、建筑防排烟。

4.1.3户外招牌的设置，不应占用市政公用设施或各类架空管线，不应影响市政公用设施正常使用。

4.1.4户外招牌的设置，不应妨碍他人生产经营或者居民正常生活，不应影响他人对建（构）筑物合

法使用。

4.1.5户外招牌的设置，不应影响建（构）筑物的安全和使用，且不应出现以下情况：

a)利用违法建（构）筑物、违法外立面或附加设施以及危房等设置；

b)设置后危及建（构）筑物及其外立面或附加设施安全；

c)在建（构）筑物屋顶或围墙顶部设置；

d)超出建筑女儿墙部位设置；

e)利用建筑幕墙玻璃、采光窗玻璃、橱窗玻璃设置；

f)在墙体保温材料燃烧性能低于B1级的建筑外墙上设置；

g)在砖木结构的建筑物外立面上设置箱体式整体结构招牌；

h)使用室内装饰材料，或者离地2.5m以上高度（部位）使用玻璃、大理石、石膏板等自重大、

易破碎材料。

4.1.6户外招牌的设置，不应损害市容市貌或者建筑物形象，且不应出现以下情况：

4

DB31/T977—2023

a)文物保护单位和优秀历史建筑上设置电子显示装置类招牌（字符式招牌除外）；在优秀历史

建筑、文物保护单位以及有保护价值的历史建筑上设置时，遮挡立面上的主要线脚，立柱、

拱圈、门头山花等重要构件，以及雕花等特色装饰物；

示例：见图A.9。

b)在有凹凸或曲折变化的建筑上设置时，改变建筑形态特征；

示例：见图A.10。

c)在有柱廊、骑楼或底层以上有出挑结构的建筑上设置，出挑部分离地高度大于3m时，在廊道

外侧设置；

示例：见图A.11。

d)在坡屋顶建筑上设置时，破坏山墙轮廓线；

示例：见图A.12。

e)超出建筑6层或者18m以上部位，或者在建筑出入口雨蓬上设置时，采用非字符式招牌；

示例：见图A.13。

f)使用动态视频（包括连续滚动显示的）或者音频方式。

4.1.7户外招牌用语应以规范汉字为基本用字,同时使用外国文字的应符合译写规范，并与中文含义相

符。版面构图应以规范汉字为主、外国文字为辅，不应单独使用外国文字（法律、法规、规章和标准规

范有规定的除外）。

4.1.8户外招牌宜应用新技术、新工艺、新材料，应符合安全、节能与生态环保要求。

4.2设置部位和数量要求

4.2.1户外招牌应设置在办公、生产经营场所的建（构）筑物用地范围内。

4.2.2建筑底层的办公、生产经营场所，户外招牌宜设置在出入口上方门楣处。户外招牌数量不应超

出出入口数量。

4.2.3在街道拐角的，或有连续隔断的底层沿街店面，且属于同一经营主体的，其招牌可以分别设置，

设置部位、类型、规格、高度等宜整体协调。

示例：见图A.14。

4.2.4办公、生产经营场所在建筑3层或10m(含10m)以下，只能在自身沿街外立面的范围内设置一块

户外招牌。超出建筑3层或10m以上但不超出6层或18m(含18m)，应
