GB/T 17304-1998 CAD通用技术规范

ICS35.240.50

[,67

t-5I

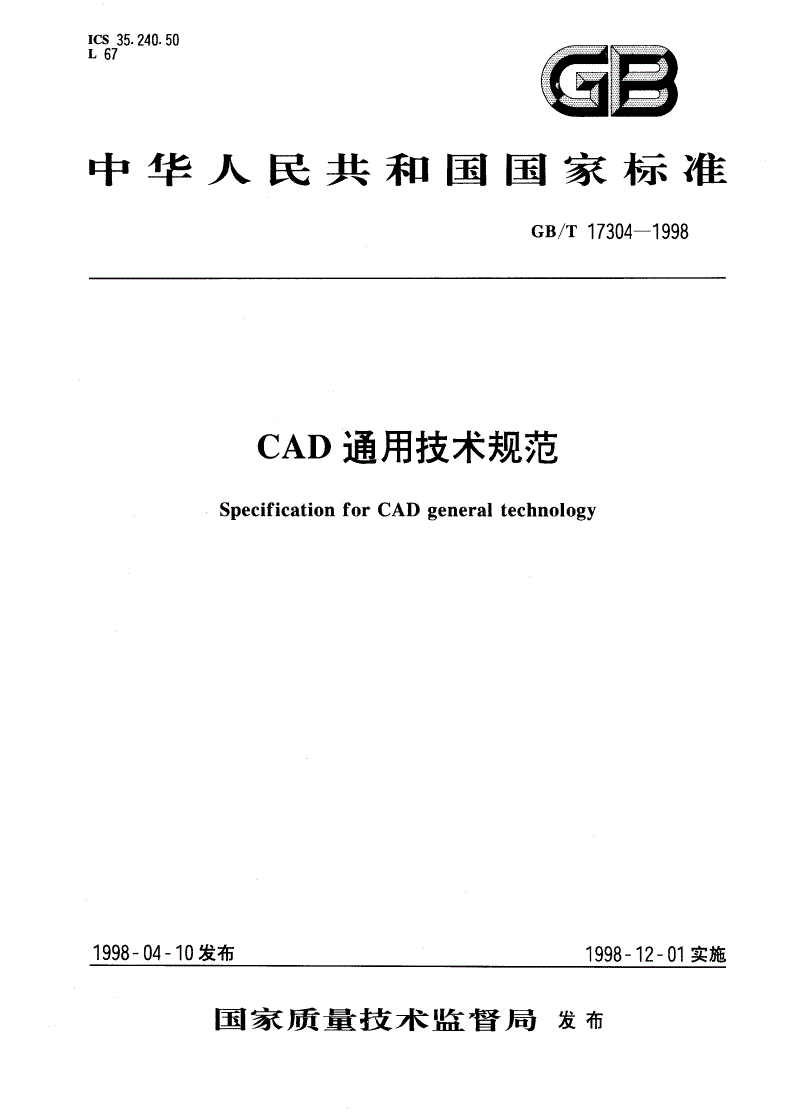

中华人民共和国国家标准

GB/T17304-1998

CAD通用技术规范

SpecificationforCADgeneraltechnology

1998一04一10发布1998一12一01实施

国家质量技术监督局发布

GB/T17304-1998

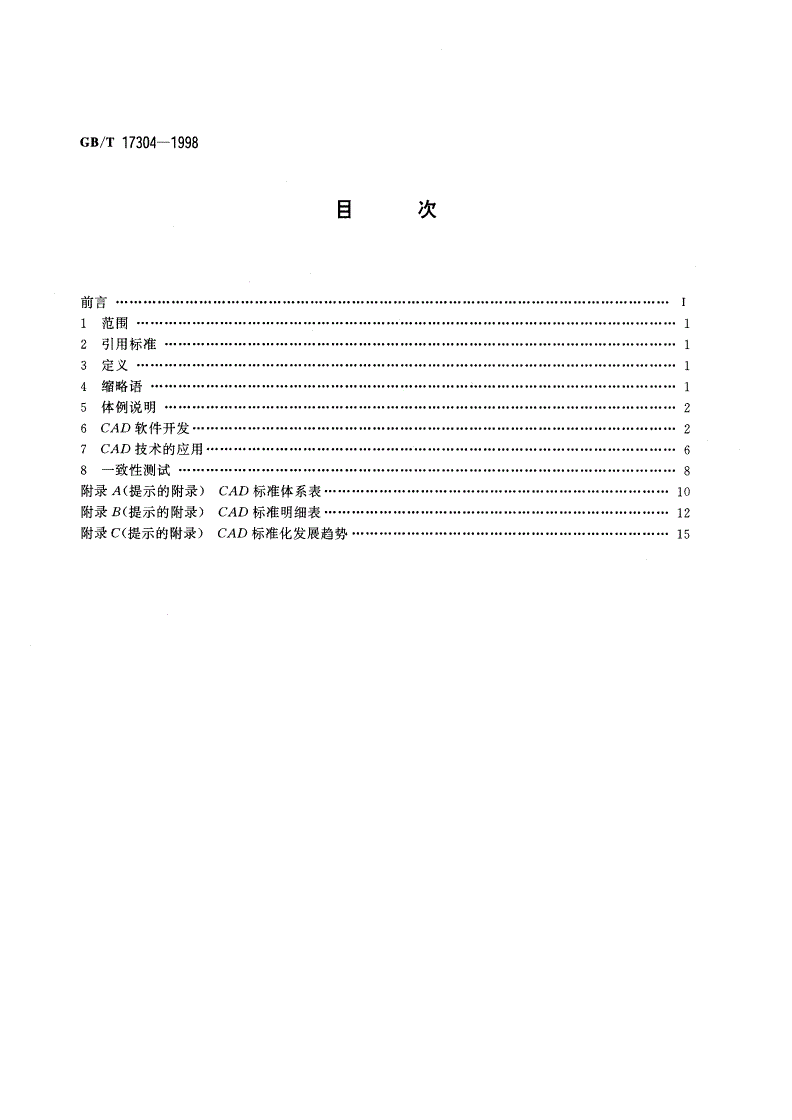

目次

前言·······“···········.，·····························“························································……t

1范围·····················································。·”···········································“··……1

2引用标准”····”······································”·”····················································……1

3定义······“··“·························································”···································……1

4缩略语······”···········.，····················”·····”·········”···········································……1

5体例说明···························”····················“················“·“··“·························……2

6CAD软件开发·······“·.，·····························”·······························.，····················，二2

7CAD技术的应用··············”···”·”·”····························，···································……6

8一致性测试.·。8

附录A(提示的附录)CAD标准体系表”·“···“·············”··················……’二二‘二‘’..·‘”‘”..”’10

附录B(提示的附录)CAD标准明细表“·一”二‘12

附录C(提示的附录)CAD标准化发展趋势·····”·”·”··················……’二二‘’..二‘’二”””’’‘’.‘’“15

GB/T17304-1998

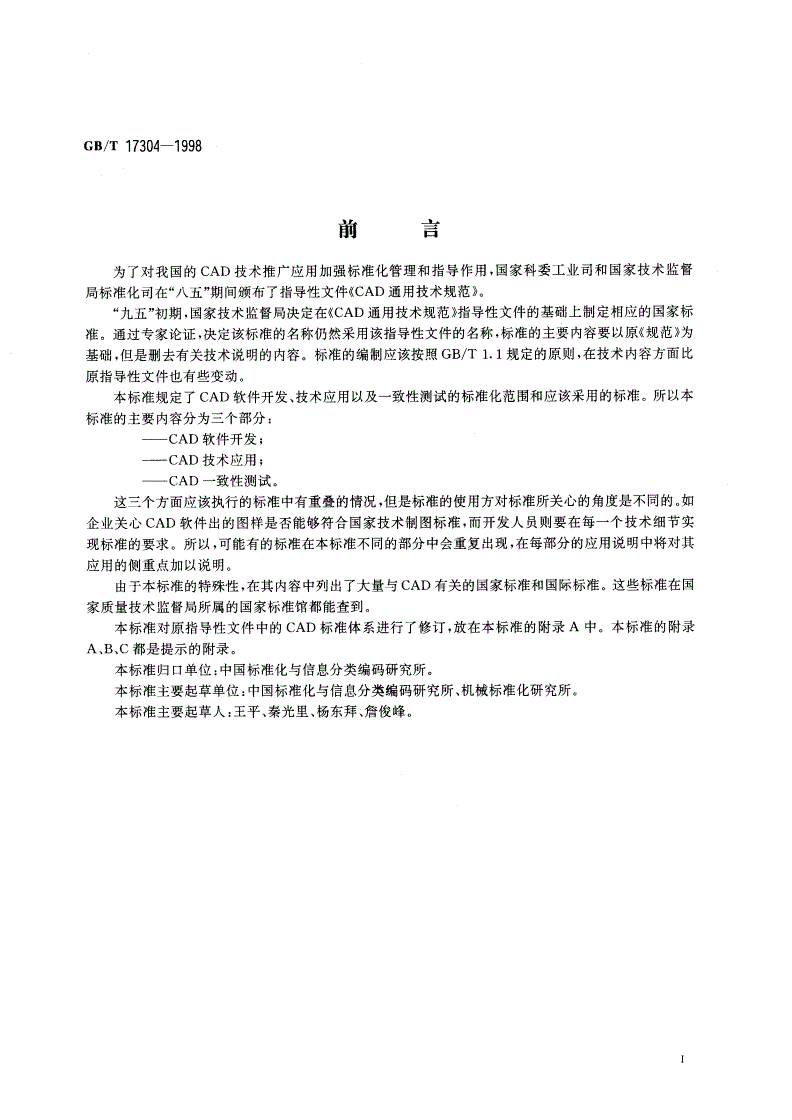

前言

为了对我国的CAD技术推广应用加强标准化管理和指导作用，国家科委工业司和国家技术监督

局标准化司在“八五”期间颁布了指导性文件((CAD通用技术规范》。

“九五”初期，国家技术监督局决定在《CAD通用技术规范》指导性文件的基础上制定相应的国家标

准。通过专家论证，决定该标准的名称仍然采用该指导性文件的名称，标准的主要内容要以原规《范》为

基础，但是删去有关技术说明的内容。标准的编制应该按照GB/T1.1规定的原则，在技术内容方面比

原指导性文件也有些变动。

本标准规定了CAD软件开发、技术应用以及一致性测试的标准化范围和应该采用的标准。所以本

标准的主要内容分为三个部分:

-CAD软件开发;

-CAD技术应用;

-CAD一致性测试。

这三个方面应该执行的标准中有重叠的情况，但是标准的使用方对标准所关心的角度是不同的。如

企业关心CAD软件出的图样是否能够符合国家技术制图标准，而开发人员则要在每一个技术细节实

现标准的要求。所以，可能有的标准在本标准不同的部分中会重复出现，在每部分的应用说明中将对其

应用的侧重点加以说明。

由于本标准的特殊性，在其内容中列出了大量与CAD有关的国家标准和国际标准。这些标准在国

家质量技术监督局所属的国家标准馆都能查到。

本标准对原指导性文件中的CAD标准体系进行了修订，放在本标准的附录A中。本标准的附录

A,B,C都是提示的附录。

本标准归口单位:中国标准化与信息分类编码研究所。

本标准主要起草单位:中国标准化与信息分类编码研究所、机械标准化研究所。

本标准主要起草人:王平、秦光里、杨东拜、詹俊峰。

中华人民共和国国家标准

CAD通用技术规范GB/T17304-1998

SpecificationforCADgeneraltechnology

范围

本标准规定了CAD通用技术的标准化内容及其实现技术应该采用的标准。

本标准适用于三个方面:CAD软件开发、企业产品设计的CAD技术应用、以及CAD一致性测试。

注:对于CAD技术中的不同领域，本标准给出具体的标准。如果在同一领域中有多个可选用标准存在.本标准则给

出首选或推荐标准。

2弓1用标准

下列标准包含的条文，通过在本标准中引用而构成本标准的条文。本标准出版时，所示版本均为有

效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T13016-91标准体系表编制原则和要求

GB/T15751-1995技术产品文件计算机辅助设计与制图词汇(eqvISO/TR10623;1992)

定义

本标准采用GB/T15751中的定义及下列定义。

3.1GB/T15751中的定义

3.1.1计算机辅助设计computeraideddesign

3.1.2计算机辅助制图computeraideddrawing(drafting)

3.1.3计算机辅助Sfi!computeraidedengineering

3.2本标准的定义

3.2.1一致性测试conformancetesting

按照标准所规定的具体特性对待测产品的测试，以便确定该产品作为一致性实现的一致程度。

3.2.2零件库partlibrary

能够生成所标识的零件信息的数据集以及与之相关的管理程序。

3.2.3产品数据的表达与交换productdatarepresentationandexchange

在产品数据技术中关于产品信息的形式化描述和数据交换。

一注:“产品数据的表达与交换”是国际标准ISO10303的正式名称。我国相对应标准号是GB/T16656。本标准有一

个使用广泛但是是非正式的名称:产品模型数据交换标准StandardfortheExchangeofProductmodeldata

(STEP).

缩略语

本标准采用以下缩略语:

CAD计算机辅助设计;

CAE计算机辅助工程;

国家质且技术监普局1998一04一10批准1998一12一0191

GB/T17304-1998

PUB零件库;

STEP产品模型数据交换标准。

5体例说明

本标准包含三部分内容，即CAD软件开发、CAD技术应用和CAD一致性测试。为了便于说明、理

解、引用和采用本标准，对上述各个部分中的标准采用了统一的叙述方式，由以下儿方面组成:

a)目的

说明该标准的标准化对象和目标。

b)范围

详细说明该标准的适用对象和使用范围。

c)采用标准

该标准需要采用的有关标准名称列表。

d)应用说明

对采用该标准时有关规定的说明和补充解释。

CAD软件开发

本章规定了CAD软件开发的技术标准。

在CAD软件开发项目立项时，开发者同时就应该确定该项目需要符合的标准，包括所开发的软件

本身应该符合的技术标准，以及在软件开发时为确保软件质量而应该符合的标准。

6.，计算机图形系统标准

6.1.1目的

计算机图形系统的开发标准化，为应用程序提供标准的图形支撑环境。

6.1.2范围

适用于图形数据的管理、存储和输入输出，包括计算机图形系统参考模型、图形系统、图形系统语启

联编、图形元文件格式和图形接口。

6.1.3采用的标准

6.1.3.，参考模型

ISO/IEC11072:1992信息技术计算机图形计算机图形参考模型

往:ISO/IEC11072对复杂的图形系统从整体方面进行约束，使得其中各个部分能够协调一致.

6.1.3.2图形系统

ISO7942:1994信息技术计算机图形和图像处理图形核心系统(GKS)

注:GB9544-881信息处理系统计算机图形图形核心系统(GKS)的功能描述》采用的是国际标准较早的版

本:ISO7942:1985,

ISO8805:1988信息处理系统计算机图形三维图形核心系统(GKS-3D)的功能描述

ISO/IEC9592:1989信息处理系统计算机图形程序员层次交互式图形系统(PHIGS)

注:图形系统又称为应用编程接口(API)，它提供应用程序和图形输入、输出设备间的功能接口.

ISO7942规定二维图形系统,ISO8805和ISO/IEC9592规定三维图形系统.

6.1.3.3语言联编

ISO8651:1988信息处理系统计算机图形图形核心系统(GKS)语言联编

ISO/IEC8806:1991信息技术计算机图形图形核心系统(GKS)语言联编

ISO/IEC9593:199。信息处理系统计算机图形程序员层次交互式图形系统WHIGS)语言联

编

注:语言联编标准是针对不同图形系统和不同语言环境(FORTRAN,Pascal,C,Ada)为系统开发提供图形系统标

GB/T17304-1998

准功能调用的能力。

6.1.3.4图形元文件

ISO8632:1992信息技术计算机图形图画描述信息的存储和转换的图形元文件。

注:本标准定义了图形数据物理文件的标准格式，用于元文件的生成和解释的标准化。图形系统通过元文件的生成

/解释器对图形元文件进行读写。

6.1.3.5图形接口

ISO/IEC9636:1991信息技术计算机图形与图形设备对话的接口技术((CGI)功能规范。

注:本标准用于图形终端和其他绘图机等设备接口的标准化。CGI的应用可以使图形设备的驱动程序最小

6.1.4应用说明

计算机图形系统开发所涉及的标准均为推荐标准。

6.2CAD技术制图标准

6.2.1目的

CAD环境下的技术制图标准化。

6.2.2范围

适用于CAD软件的绘图工具开发，包括机械、建筑、电气等不同专业在CAD环境下工程制图中的

图样画法、尺寸注法、图形符号、精度的表示等，以及相关的简化画法和简化注法等。

6.2.3采用的标准

GB/T14665-93机械制图用计算机信息交换制图规则

注:我国标准化部门正在组织制定建筑、电气方面的CAD制图标准，详见附录C.

6.2.4应用说明

CAD系统的开发应确保系统提供的制图功能符合相关专业的技术制图标准和图形符号标准，而且

还应该符合我国针对计算机环境下的工程制图制定发布的CAD技术制图标准。当原来的手工制图标

准的内容与这里所列出的CAD技术制图标准的内容不一致时，应该以CAD技术制图标准为准。

6.3产品数据技术标准

6.3.1目的

CAD系统的产品数据技术标准化，以解决CAD数据(产品数据)的合理存储和交换。

6.3.2范围

适用于CAD数据的应用协议(交换接口)、零件库和电子CAD设计自动化描述等。

6.3.3采用的标准

6.3.3.1CAD数据的表达与交换标准

ANSI/USPRO/IPO100:1996初始图形交换规范

GB/T16656工业自动化系统与集成产品数据的表达与交换系列标准

注:这里未列GB/T14213-93初《始图形交换规范》.因为该标准是采用IGES较早的版本:NBSIR86-3359，即

IGES3.0制定的。GB/T16656是采用国际标准ISO10303(即STEP标准)制定的。ISO10303是系列标准，我

国对应标准GB/T16656也是系列标准.

6.3.3.2零件库标准

GB/T10091.1-1995事物特性表定义和原理;

GB/T15049CAD标准件图形文件系列标准。

注:GB/T10091.1是等效采用德国标准DIN4000/Tell制定的;GB/T15049系列标准是等效采用DIN4001系列

标准制定的。GB/T10091.1是GB/T15049的基础.

6.3-3.3电子CAD设计自动化描述语言标准

IEEEStd1076:1993超高速集成电路硬件描述语言(VHDL语言);

ANSI/EIA618:1994电子设计交换格式(EDIF)，版本300,

6.3.4应用说明

GB/T17304-1998

CAD数据交换接口开发有两个标准可以采用:ANSI/USPRO/IPO100;1996.即IGES标准和

GB/T16656(即ISO10303,STEP标准)。当开发者需要选择这两个标准之一作为CAD数据交换接口

开发标准时，则推荐采用GB/T16656。由于国家标准的制定和修订需要时间，接口开发者应该注意

ANSI标准的新版本和ISO10303中未制定为我国国家标准的部分(见附录C),

零件库标准中GB/T15049引用了GB/T10091，两者属同一体系。这两个标准是零件库开发应采

用的标准。GB/T15049系列标准还不完全。对于开发者来说，如果需要开发所缺少部分的标准件文件，

则应该完全符合GB/T10091和GB/T15049的原则。

电子行业的设计自动化系统开发中，超高速集成电路硬件描述语言采用IEEEStd1076(VHDL)标

准，集成电路的设计与制造的接口采用ANSI/EIA618(EDIF)标准。

6.4CAD文件管理和光盘存档标准

6.4.1目的

CAD文件管理和光盘存档系统开发标准化。

6.4.2范围

适用于CAD设计过程的文件管理软件以及CAD电子文件存档管理用的光盘存储软件开发。

6.4.3采用的标准

注我国标准化部门正在组织制定CAD文件管理系列标准、CAD电子文件光盘存储、归档与档案管理要求标准，

见附录C.

6.4.4应用说明

CAD文件管理系统或产品数据管理系统应符合我国CAD文件管理系列标准。CAD电子文件存档

的光盘存储系统应该符合标准我国CAD电子文件光盘存储、归档及档案管理要求标准。

6.5其他标准

6.5.1术语标准

6.5.1.1目的

CAD软件开发中术语的标准化。

6.5.1.2范围

适用于CAD软件系统界面开发、软件的文档编制，包括计算机图形术语、CAD技术制图术语、产品

数据技术术语、CAD文件管理和光盘存档术语、CAD一致性测试术语。

6.5.1.3采用的标准

GB5271.13-88数据处理词汇13部分计算机图形

GB/T15751-1995技术产品文件计算机辅助设计与制图词汇

6.5.1.4应用说明

CAD系统的开发和标准化应该符合相应的术语标准。在本条所列的标准中不能覆盖CAD技术的

所有术语，其他术语应该参照CAD技术的具体标准中的术语定义。

6.5.2CAD系统汉字标准

6.5.2.1目的

CAD汉字系统开发标准化。

6.5-2.2范围

适用于CAD系统汉字，范围包括汉字编码字符集、CAD汉字技术中不同字体的字模集和数据集。

6.5.2.3采用的标准

GB1988-89信息处理信息交换用七位编码字符集

GB2312-80信息交换用汉字编码字符集基本集

GB2311-90信息处理七位和八位编码字符集代码扩充技术

GB7589-87信M,空柿用N学编AL卓侨集黄二辅助集

GB/T17304-1998

GB7590-87信息交换用汉字编码字符集第四辅助集

GB13000.1-93信息技术通用多八位编码字符集(UCS)第一部分:体系结构与基本多文种平

面

GB/T13844-93图形信息交换用矢量汉字单线宋体字模集及数据集

GB/T13845-93图形信息交换用矢量汉字宋体字体字模集及数据集

GB/T13846-93图形信息交换用矢量汉字仿宋体字模集及数据集

GB/T13847-93图形信息交换用矢量汉字楷体字体字模集及数据集

GB/T13848-93图形信息交换用矢量汉字黑体字体字模集及数据集

GB/T13362.1-92机械制图用计算机信息交换常用长仿宋字体、代(符)号基本集

GB/T13362.2-92机械制图用计算机信息交换常用长仿宋字体、代(符)号16X16点阵字
