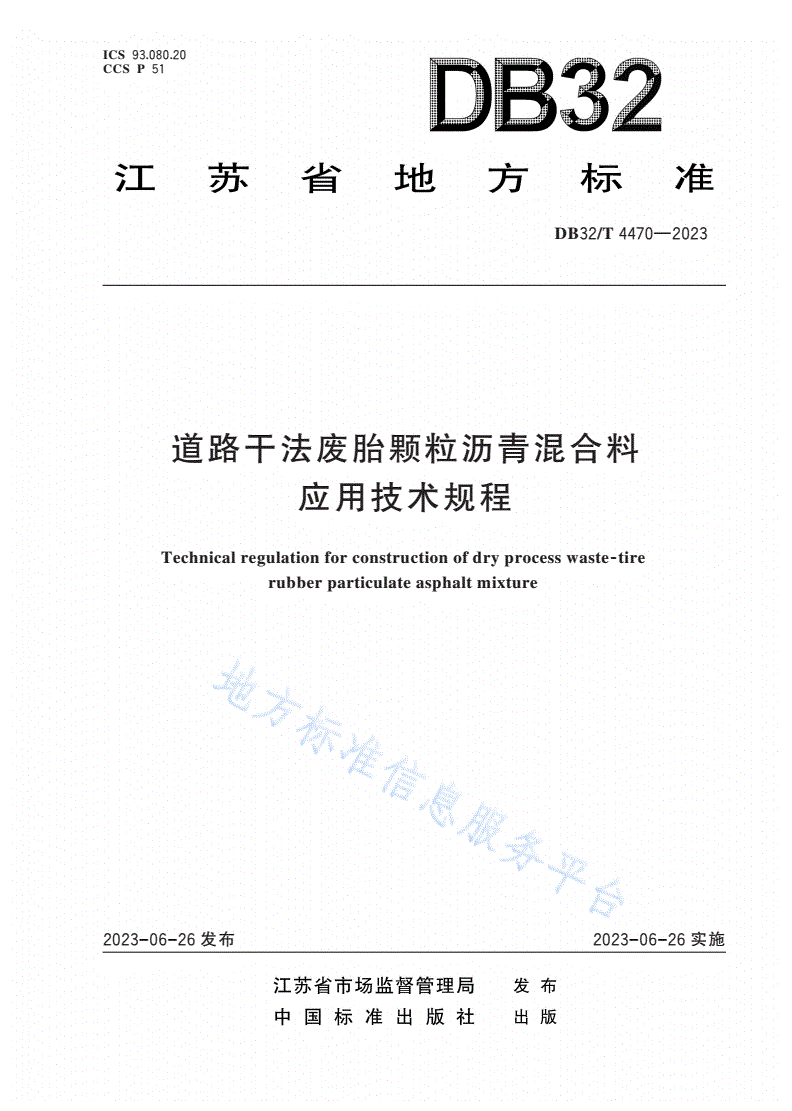

DB32/T 4470-2023 道路干法废胎颗粒沥青混合料应用技术规程

ICS93.080.20

CCSP51

DB32/T4470—2023

道路干法废胎颗粒沥青混合料

应用技术规程

Technicalregulationforconstructionofdryprocesswaste⁃tire

rubberparticulateasphaltmixture

2023-06-26发布2023-06-26实施

DB32/T4470—2023

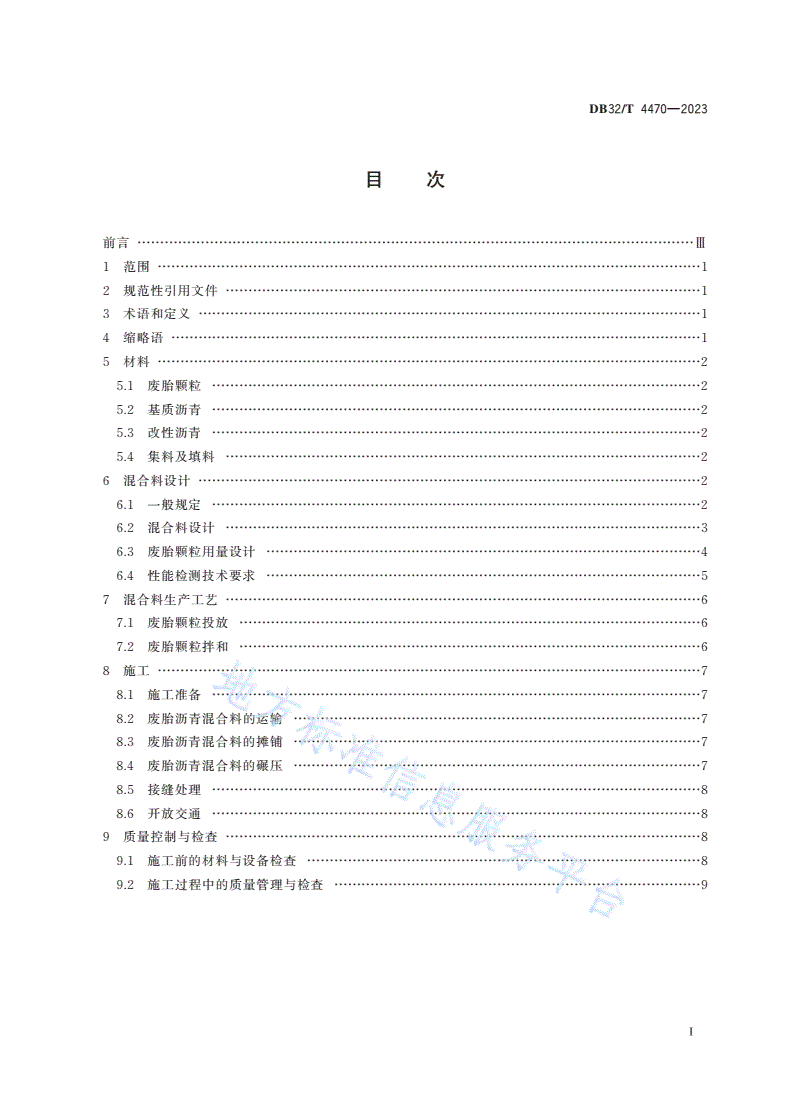

目次

前言……………………………Ⅲ

1范围…………………………1

2规范性引用文件……………1

3术语和定义…………………1

4缩略语………………………1

5材料…………………………2

5.1废胎颗粒………………2

5.2基质沥青………………2

5.3改性沥青………………2

5.4集料及填料……………2

6混合料设计…………………2

6.1一般规定………………2

6.2混合料设计……………3

6.3废胎颗粒用量设计……………………4

6.4性能检测技术要求……………………5

7混合料生产工艺……………6

7.1废胎颗粒投放…………………………6

7.2废胎颗粒拌和…………………………6

8施工…………………………7

8.1施工准备………………7

8.2废胎沥青混合料的运输………………7

8.3废胎沥青混合料的摊铺………………7

8.4废胎沥青混合料的碾压………………7

8.5接缝处理………………8

8.6开放交通………………8

9质量控制与检查……………8

9.1施工前的材料与设备检查……………8

9.2施工过程中的质量管理与检查………………………9

Ⅰ

DB32/T4470—2023

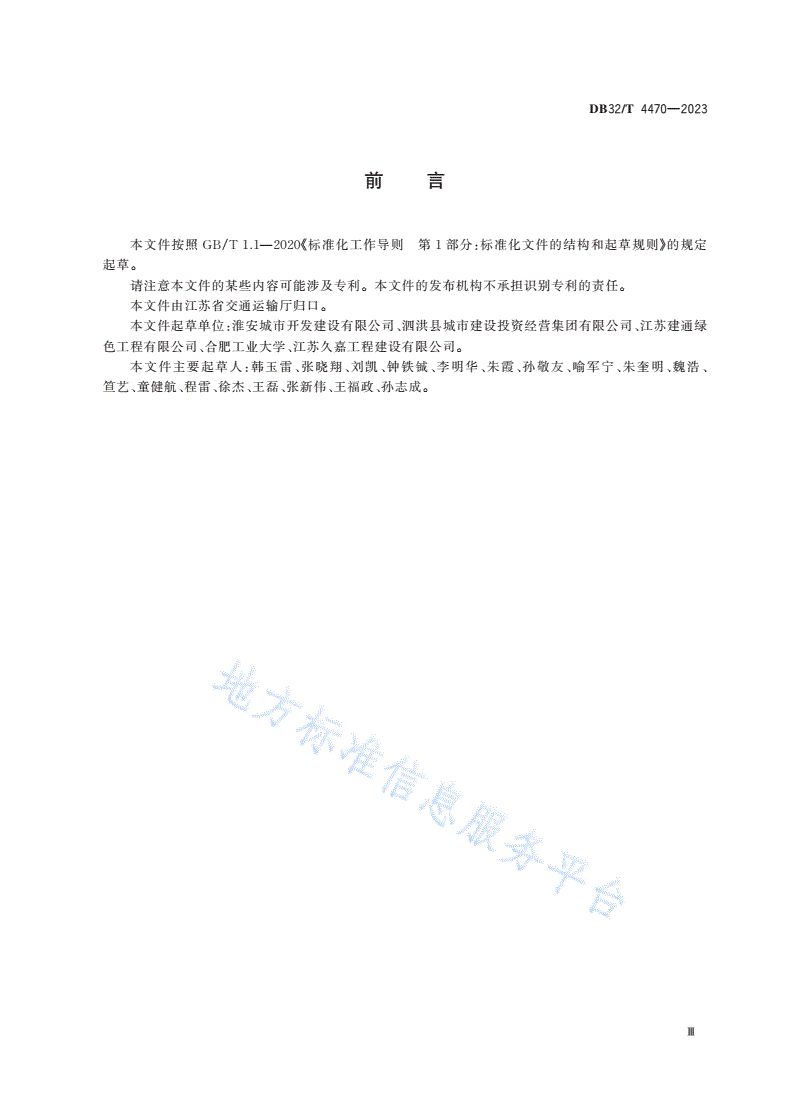

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由江苏省交通运输厅归口。

本文件起草单位：淮安城市开发建设有限公司、泗洪县城市建设投资经营集团有限公司、江苏建通绿

色工程有限公司、合肥工业大学、江苏久嘉工程建设有限公司。

本文件主要起草人：韩玉雷、张晓翔、刘凯、钟铁铖、李明华、朱霞、孙敬友、喻军宁、朱奎明、魏浩、

笪艺、童健航、程雷、徐杰、王磊、张新伟、王福政、孙志成。

Ⅲ

DB32/T4470—2023

道路干法废胎颗粒沥青混合料

应用技术规程

1范围

本文件规定了废胎颗粒沥青混合料的材料、混合料设计、生产工艺、施工和质量控制与检查。

本文件适用于各等级道路采用干法废胎颗粒沥青混合料的沥青路面工程，包括各级城镇道路。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文

件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T533硫化橡胶或热塑性橡胶密度的测定

GB/T3516橡胶溶剂抽出物的测定

GB/T4498.1橡胶灰分的测定第1部分：马弗炉法

GB/T14837.1橡胶和橡胶制品热重分析法测定硫化胶和未硫化胶的成分第1部分：丁二烯

橡胶、乙烯⁃丙烯二元和三元共聚物、异丁烯⁃异戊二烯橡胶、异戊二烯橡胶、苯乙烯⁃丁二烯橡胶

GB/T19208硫化橡胶粉

JTGE20公路工程沥青及沥青混合料试验规程

JTGF40公路沥青路面施工技术规范

3术语和定义

下列术语和定义适用于本文件。

3.1

废胎颗粒waste⁃tirerubberparticle

废胎经粉碎加工和筛分得到粒径范围在0.6mm~1.18mm或1.18mm~2.36mm的橡胶颗粒。

3.2

干法废胎颗粒沥青混合料dryprocesswaste-tirerubberparticulateasphaltmixture

由废胎颗粒、沥青和矿料不经过与基质沥青混溶环节，直接投入拌和锅拌和而成的混合物。

4缩略语

下列缩略语适用于本文件。

AC：AsphaltConcreteMixture，密级配沥青混凝土混合料

OGFC：OpenGradedFrictionCourse，大孔隙开级配排水式沥青磨耗层

SMA：StoneMatrixAsphalt，沥青玛蹄脂碎石混合料

SBSStyrene⁃Butadiene⁃StyreneBlockCopolymer⁃⁃VCA

：，苯乙烯丁二烯苯乙烯嵌段共聚物DRC：

VoidsinCourseAggregate，粗捣实状态下沥青混合料的粗集料骨架间隙率

1

DB32/T4470—2023

VCAVoidsinCourseAggregateofAsphaltMix

MIX：压实沥青混合料的粗集料骨架间隙率

VFA：VoidsFilledwithAsphalt，压实沥青混合料的沥青饱和度

VMA：VoidsinMineralAggregate，压实沥青混合料的矿料间隙率

VV：VolumeofAirVoids，压实沥青混合料的空隙率

5材料

5.1废胎颗粒

5.1.1废胎颗粒粒径应为1.18mm~2.36mm或0.6mm~1.18mm。废胎颗粒的来源宜为车辆斜交胎胎

面或车辆子午胎胎面。

5.1.2废胎颗粒应储存在干燥、通风处，避免紫外线照射，不应与有机溶剂一同存放。

5.1.3废胎颗粒的技术要求应符合表1的规定。

表1废胎颗粒的技术要求

项目技术要求试验方法

含水率/%≤1GB/T19208

密度/（103kg/m3)≤1GB/T533

铁含量（质量分数）/%≤0.03GB/T19208

灰分（质量分数）/%≤10GB/T4498.1

丙酮抽出物（质量分数）/%≤21GB/T3516

炭黑含量（质量分数）/%≥28GB/T14837.1

橡胶烃含量（质量分数）/%≥42GB/T14837.1

5.2基质沥青

宜选用符合JTGF40相关规定的70号或90号A级道路石油沥青。

5.3改性沥青

宜选用符合JTGF40相关规定的改性沥青，宜选择SBS改性沥青。

5.4集料及填料

粗集料、细集料及填料的技术要求应符合JTGF40的相关规定。

6混合料设计

6.1一般规定

6.1.1使用干法工艺的废胎颗粒沥青混合料配合比设计，应遵循关于沥青混合料的目标配合比设计、生

产配合比设计、生产配合比验证、混合料的试生产试铺设4个阶段的相关规范。

6.1.2SMA、OGFC型干法废胎颗粒沥青混合料宜选用改性沥青。

2

DB32/T4470—2023

6.2混合料设计

6.2.1混合料配合比设计宜采用JTGE20中的马歇尔试验方法进行设计，其技术要求应符合表2、表3

和表4规定。当采用其他设计方法时，应按本文件中的马歇尔试验方法进行检验。

表2AC型废胎颗粒沥青混合料马歇尔试验技术要求

重及以上交通中等交通

项目单位轻交通量

夏炎热区（1⁃3、1⁃4）夏炎热区（1⁃3、1⁃4）

击实次数（双面）次7550

稳定度kN≥8≥8≥5

肯塔堡损失%<20

流值mm1.5~41.5~42~4.5

深约90mm以内%4~63~53~4

空隙率VV

深约90mm以下%3~63~63~4
