GB/T 4164-2008 金属粉末中可被氢还原氧含量的测定

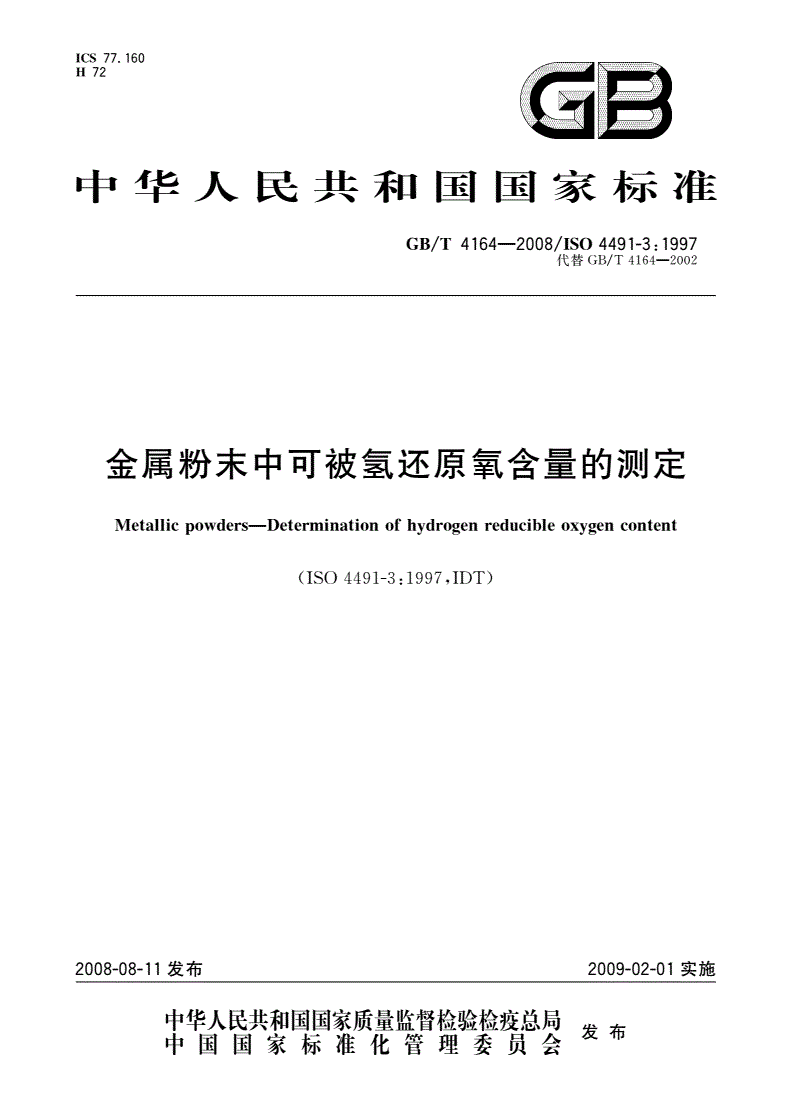

犐犆犛７７．１６０

犎７２

中华人民共和国国家标准

／—／：

犌犅犜４１６４２００８犐犛犗４４９１３１９９７

代替／—２００２

ＧＢＴ４１６４

金属粉末中可被氢还原氧含量的测定

—

犕犲狋犪犾犾犻犮狅狑犱犲狉狊犇犲狋犲狉犿犻狀犪狋犻狅狀狅犳犺犱狉狅犲狀狉犲犱狌犮犻犫犾犲狅狓犲狀犮狅狀狋犲狀狋

狆狔犵狔犵

国家标准ㅤ可打印ㅤ无水印ㅤ高清原版ㅤ去除空白页

（：，）

ＩＳＯ４４９１３１９９７ＩＤＴ

２００８０８１１发布２００９０２０１实施

中华人民共和国国家质量监督检验检疫总局

发布

中国国家标准化管理委员会

／—／：

犌犅犜４１６４２００８犐犛犗４４９１３１９９７

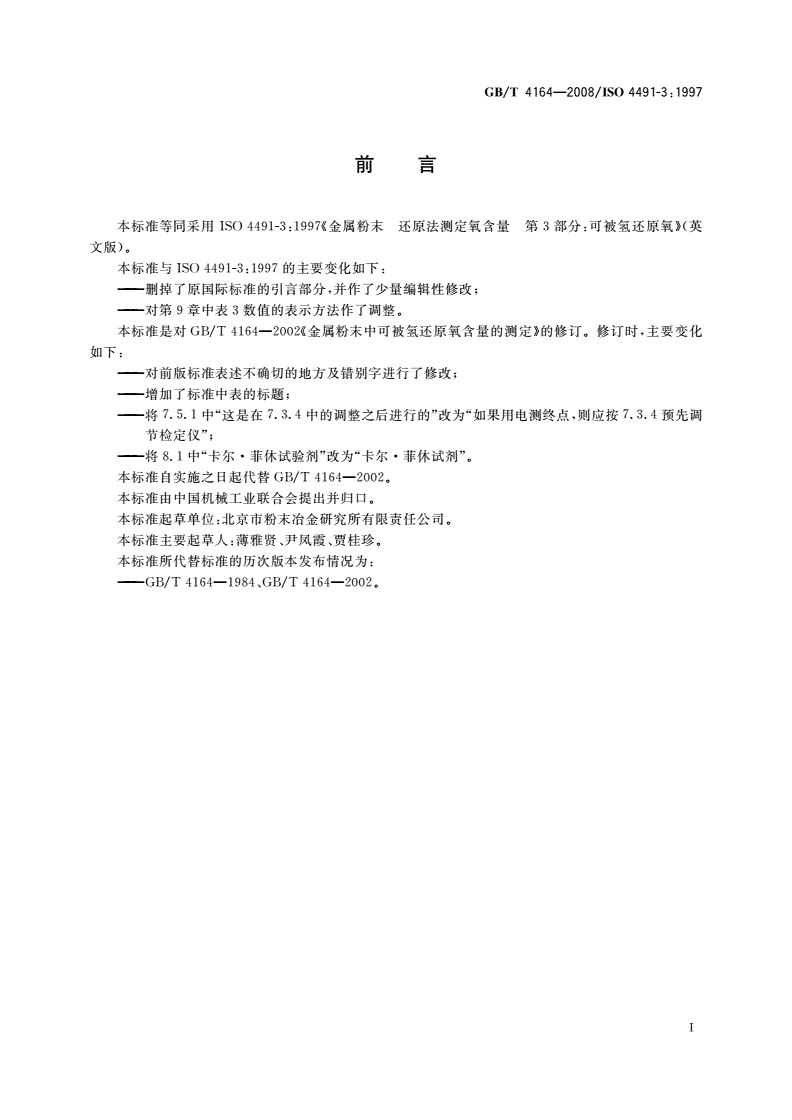

前言

本标准等同采用：《金属粉末还原法测定氧含量第部分：可被氢还原氧》（英

ＩＳＯ４４９１３１９９７３

文版）。

本标准与ＩＳＯ４４９１３１９９７：的主要变化如下：

———删掉了原国际标准的引言部分，并作了少量编辑性修改；

———对第章中表数值的表示方法作了调整。

９３

本标准是对／—《金属粉末中可被氢还原氧含量的测定》的修订。修订时，主要变化

ＧＢＴ４１６４２００２

如下：

———对前版标准表述不确切的地方及错别字进行了修改；

———增加了标准中表的标题；

———将７．５．１中“这是在７．３．４中的调整之后进行的”改为“如果用电测终点，则应按７．３．４预先调

节检定仪”；

———将８．１中“卡尔·菲休试验剂”改为“卡尔·菲休试剂”。

本标准自实施之日起代替／—。

ＧＢＴ４１６４２００２

国家标准ㅤ可打印ㅤ无水印ㅤ高清原版ㅤ去除空白页

Ⅰ

／—／：

犌犅犜４１６４２００８犐犛犗４４９１３１９９７

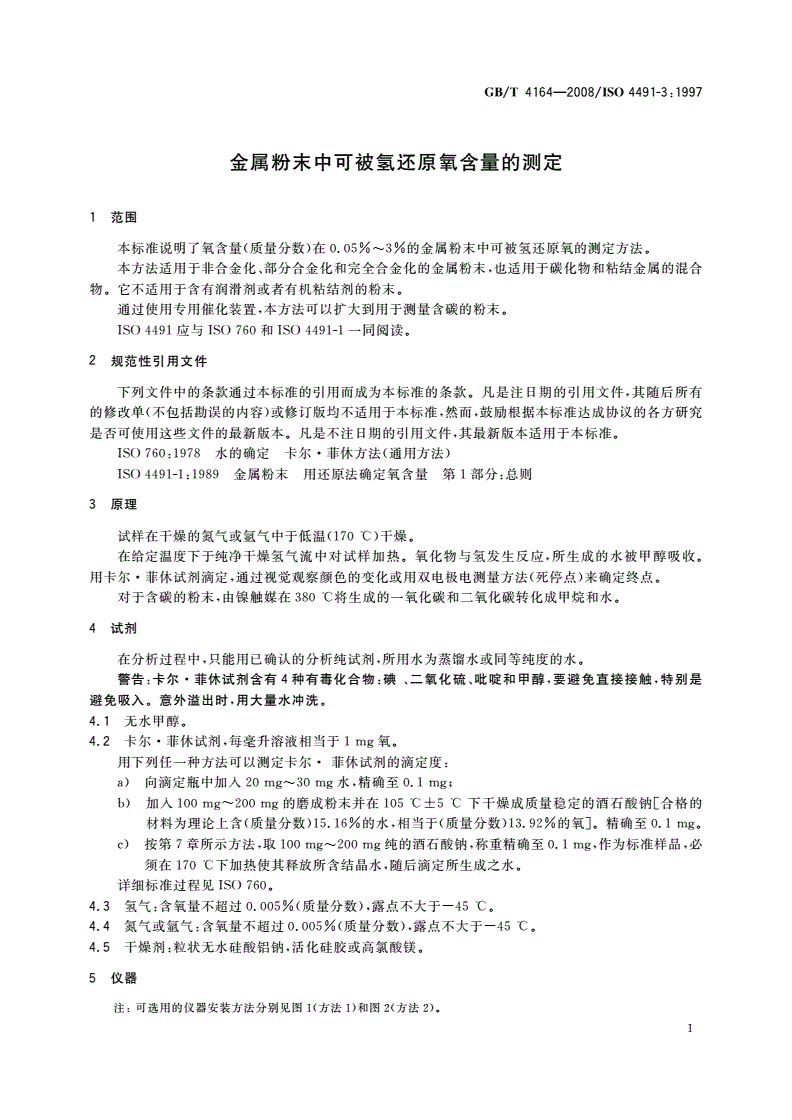

金属粉末中可被氢还原氧含量的测定

１范围

本标准说明了氧含量（质量分数）在０．０５％３％的金属粉末中可被氢还原氧的测定方法。

～

本方法适用于非合金化、部分合金化和完全合金化的金属粉末，也适用于碳化物和粘结金属的混合

物。它不适用于含有润滑剂或者有机粘结剂的粉末。

通过使用专用催化装置，本方法可以扩大到用于测量含碳的粉末。

ＩＳＯ４４９１应与ＩＳＯ７６０和ＩＳＯ４４９１１一同阅读。

２规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

ＩＳＯ７６０１９７８：水的确定卡尔·菲休方法（通用方法）

ＩＳＯ４４９１１１９８９：金属粉末用还原法确定氧含量第部分：总则１

３原理

试样在干燥的氮气或氩气中于低温（）干燥。

１７０℃

在给定温度下于纯净干燥氢气流中对试样加热。氧化物与氢发生反应，所生成的水被甲醇吸收。

国家标准ㅤ可打印ㅤ无水印ㅤ高清原版ㅤ去除空白页

用卡尔·菲休试剂滴定，通过视觉观察颜色的变化或用双电极电测量方法（死停点）来确定终点。

对于含碳的粉末，由镍触媒在３８０℃将生成的一氧化碳和二氧化碳转化成甲烷和水。

４试剂

在分析过程中，只能用已确认的分析纯试剂，所用水为蒸馏水或同等纯度的水。

警告：卡尔·菲休试剂含有种有毒化合物：碘、二氧化硫、吡啶和甲醇，要避免直接接触，特别是

４

避免吸入。意外溢出时，用大量水冲洗。

４．１无水甲醇。

４．２卡尔·菲休试剂，每毫升溶液相当于１ｍ氧。

ｇ

用下列任一种方法可以测定卡尔·菲休试剂的滴定度：

ａ）向滴定瓶中加入２０ｍ３０ｍ水，精确至０．１ｍ；

ｇ～ｇｇ

ｂ）加入１００ｍ２００ｍ的磨成粉末并在１０５℃±５℃下干燥成质量稳定的酒石酸钠［合格的

ｇ～ｇ

材料为理论上含（质量分数）１５．１６％的水，相当于（质量分数）１３．９２％的氧］。精确至０．１ｍｇ。

）按第章所示方法，取纯的酒石酸钠，称重精确至，作为标准样品，必

ｃ７１００ｍ２００ｍ０．１ｍ

ｇ～ｇｇ

须在１７０℃下加热使其释放所含结晶水，随后滴定所生成之水。

详细标准过程见ＩＳＯ７６０。

４．３氢气：含氧量不超过０．００５％（质量分数），露点不大于－４５℃。

４．４氮气或氩气：含氧量不超过０．００５％（质量分数），露点不大于－４５℃。

４．５干燥剂：粒状无水硅酸铝钠，活化硅胶或高氯酸镁。

５仪器

注：可选用的仪器安装方法分别见图（方法）和图（方法）。１１２２

１

／—／：

犌犅犜４１６４２００８犐犛犗４４９１３１９９７

氢气源（），装有压力调节阀、流量控制阀及流量计。

５．１Ａ

５．２净化器（），用于净化氢气，包括一个触媒脱氧器和一个干燥器。Ｂ

氮气或氩气源（），装有压力调节阀、流量控制阀及流量计。

５．３
