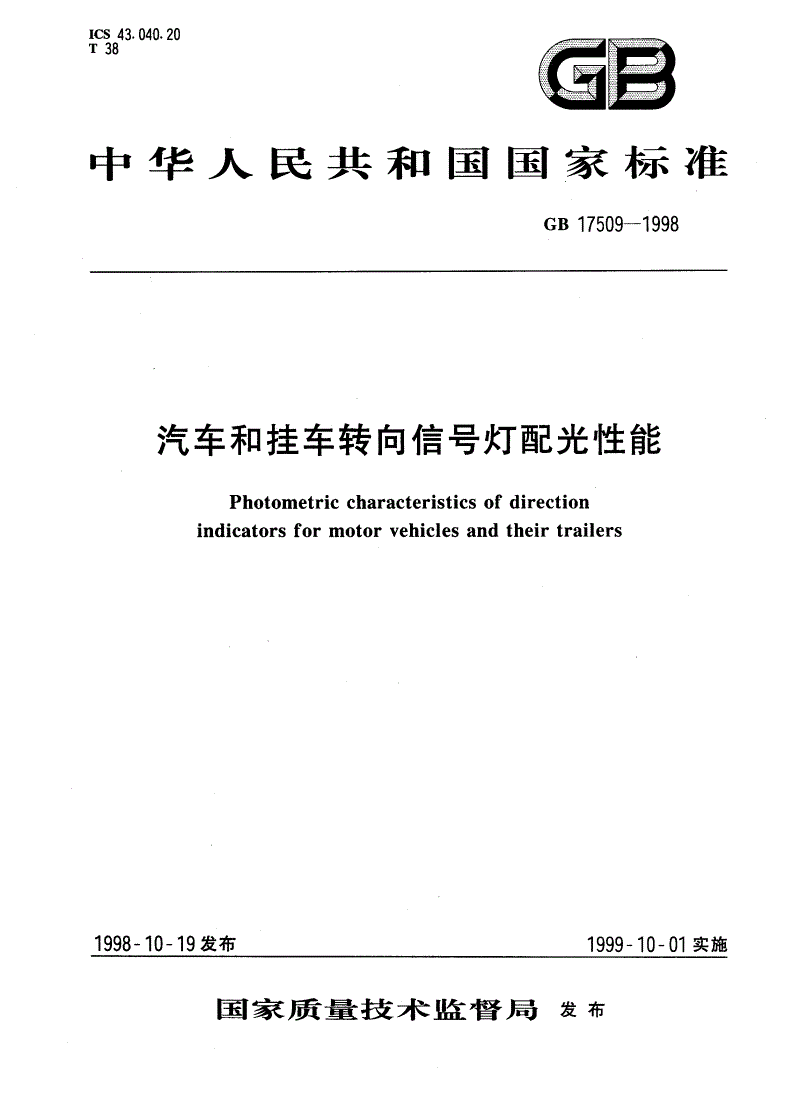

GB 17509-1998 汽车和挂车转向信号灯配光性能
GB 17509-1998 Photometric characteristics of direction indicators for motor vehicles and their trailers
基本信息
发布历史
-
1998年10月
-
2008年12月
研制信息
- 起草单位:
- 上海汽车灯具研究所
- 起草人:
- 陈蔼明
- 出版信息:
- 页数:8页 | 字数:13 千字 | 开本: 大16开
内容描述
GB17509-1998

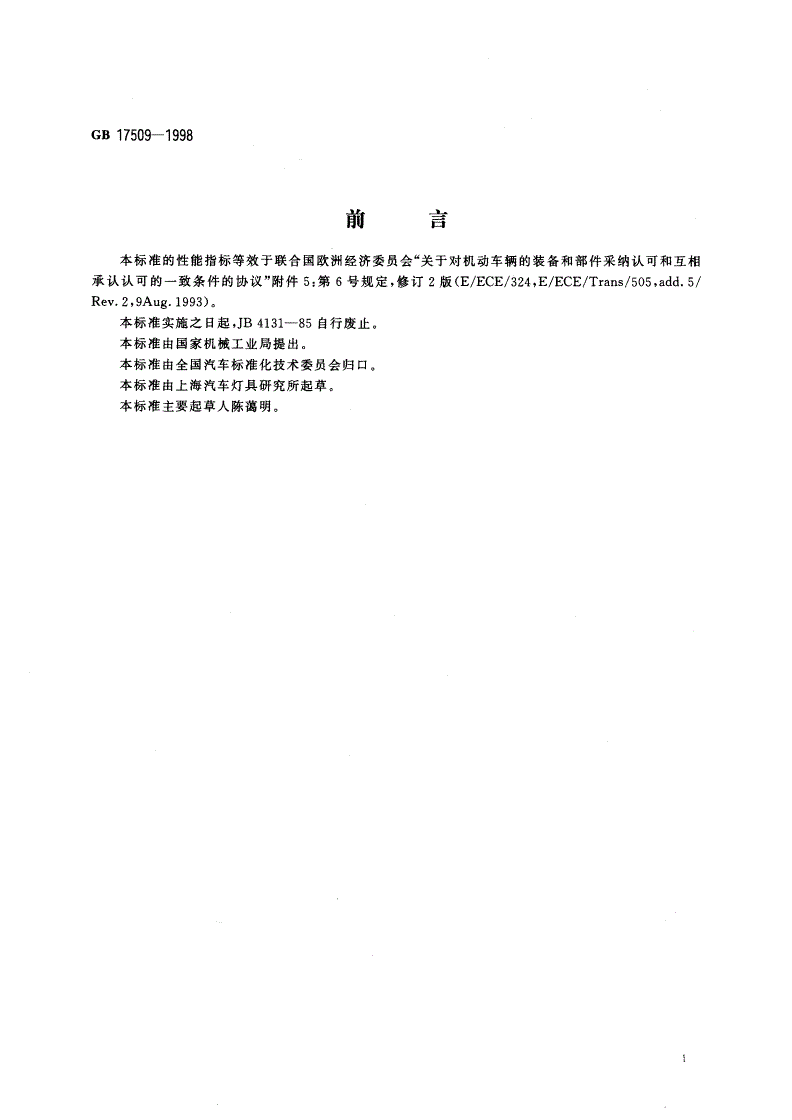

前言
本标准的性能指标等效于联合国欧洲经济委员会“关于对机动车辆的装备和部件采纳认可和互相
承认认可的一致条件的协议”附件5:第6号规定,修订2版(E/ECE/324,E/ECE/Trans/505,add.5/
Rev.2,9Aug.1993),
本标准实施之日起,JB4131-85自行废止。
本标准由国家机械工业局提出。
本标准由全国汽车标准化技术委员会归口。
本标准由上海汽车灯具研究所起草。
本标准主要起草人陈蔼明。

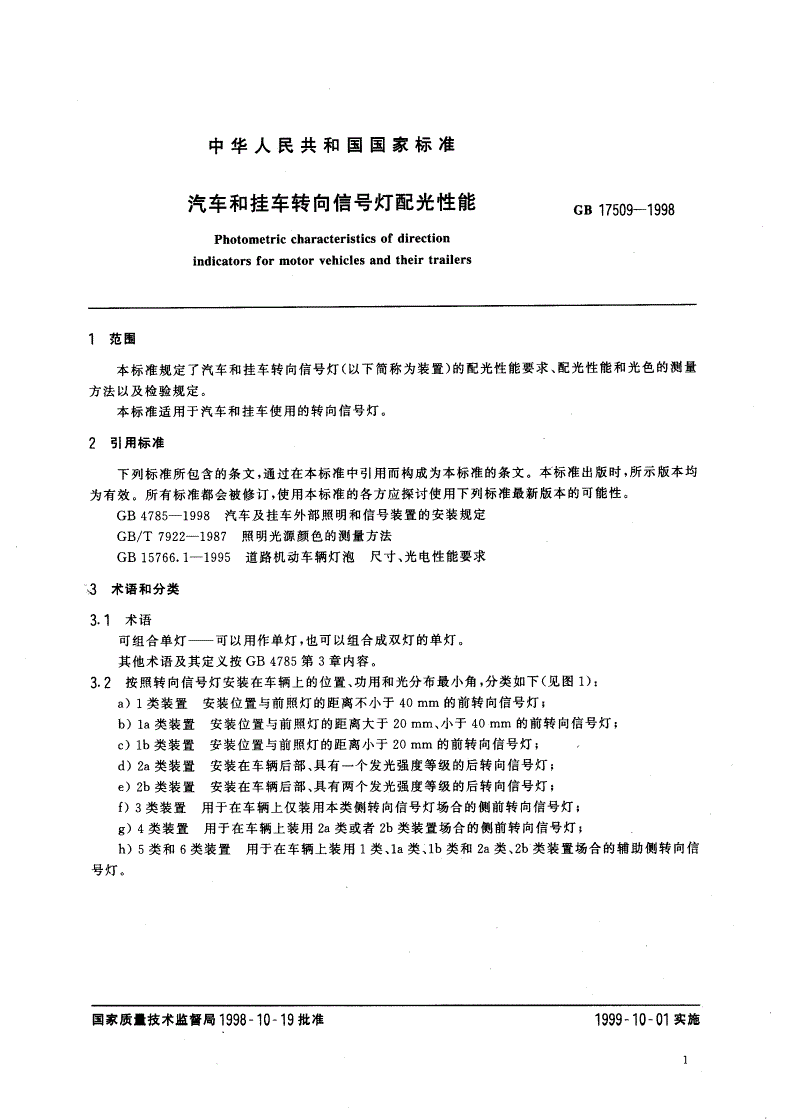

中华人民共和国国家标准
汽车和挂车转向信号灯配光性能GB17509-1998
Photometriccharacteristicsofdirection
indicatorsformotorvehiclesandtheirtrailers
1范围
本标准规定了汽车和挂车转向信号灯(以下简称为装置)的配光性能要求、配光性能和光色的测量
方法以及检验规定。
本标准适用于汽车和挂车使用的转向信号灯。
2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均
为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB4785-1998汽车及挂车外部照明和信号装置的安装规定
GB/T7922-1987照明光源颜色的测量方法
GB15766.1-1995道路机动车辆灯泡尺寸、光电性能要求
3术语和分类
3.1术语
可组合单灯—可以用作单灯,也可以组合成双灯的单灯。
其他术语及其定义按GB4785第3章内容。
3.2按照转向信号灯安装在车辆上的位置、功用和光分布最小角,分类如下(见图1):
a)1类装置安装位置与前照灯的距离不小于40mm的前转向信号灯;
b)la类装置安装位置与前照灯的距离大于20mm、小于40mm的前转向信号灯;
c)16类装置安装位置与前照灯的距离小于20mm的前转向信号灯;
d)2a类装置安装在车辆后部、具有一个发光强度等级的后转向信号灯;
e)2b类装置安装在车辆后部、具有两个发光强度等级的后转向信号灯;
f)3类装置用于在车辆上仅装用本类侧转向信号灯场合的侧前转向信号灯,
g)4类装置用于在车辆上装用2a类或者2b类装置场合的侧前转向信号灯;
h)5类和6类装置用于在车辆上装用1类、lat},lb类和2a类、2b类装置场合的辅助侧转向信
号灯
国家质f技术监居局1998一10门9批准1999一10一01实施
GB17509-1998
车摘
车幼!羞准抽城
V=土15'V=士15,
a)1.la和16类b)2a和2b类
洲若准轴权
门
洲
之
闷
习
车拐车摘引
闷
闷
车肠月
刁
闷
洲
之
闷
V二士15,V一士15,5类V=士15,
c)3类d)4类6类V二十30~-50
