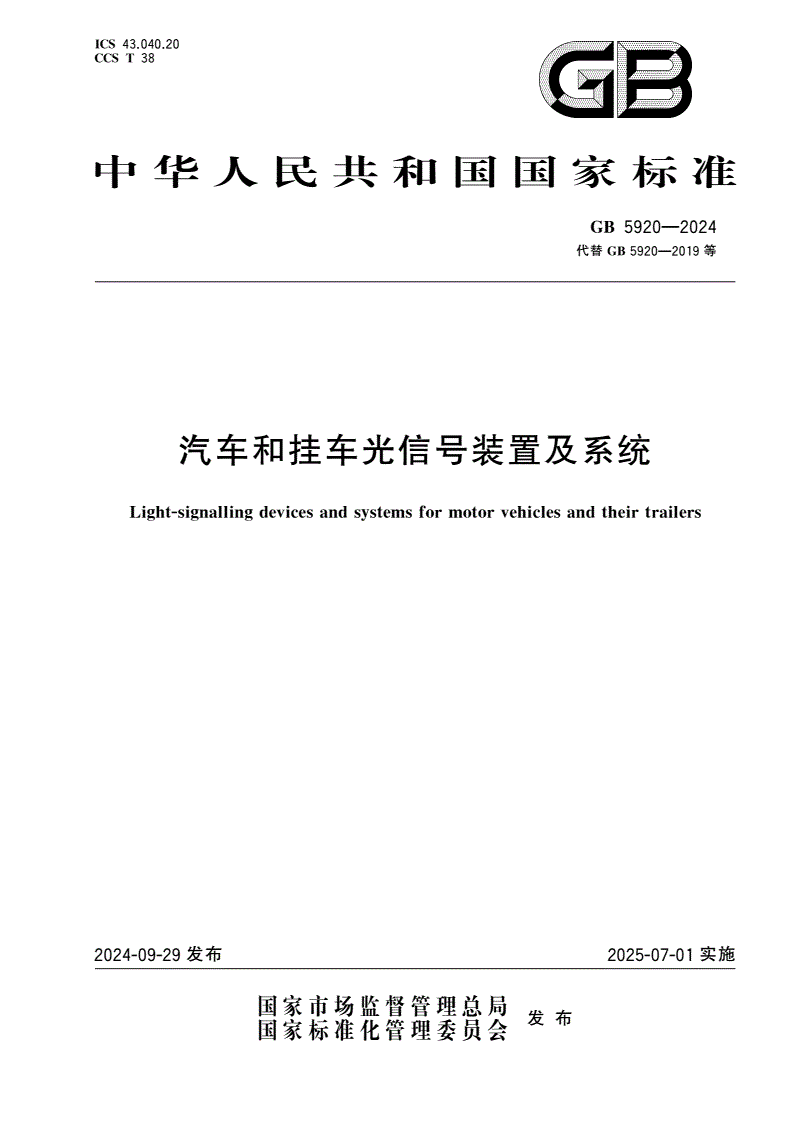

GB 5920-2024 汽车和挂车光信号装置及系统

ICS4304020

CCST.38.

中华人民共和国国家标准

GB5920—2024

代替GB5920—2019等

汽车和挂车光信号装置及系统

Light-signallingdevicesandsystemsformotorvehiclesandtheirtrailers

2024-09-29发布2025-07-01实施

国家市场监督管理总局发布

国家标准化管理委员会

GB5920—2024

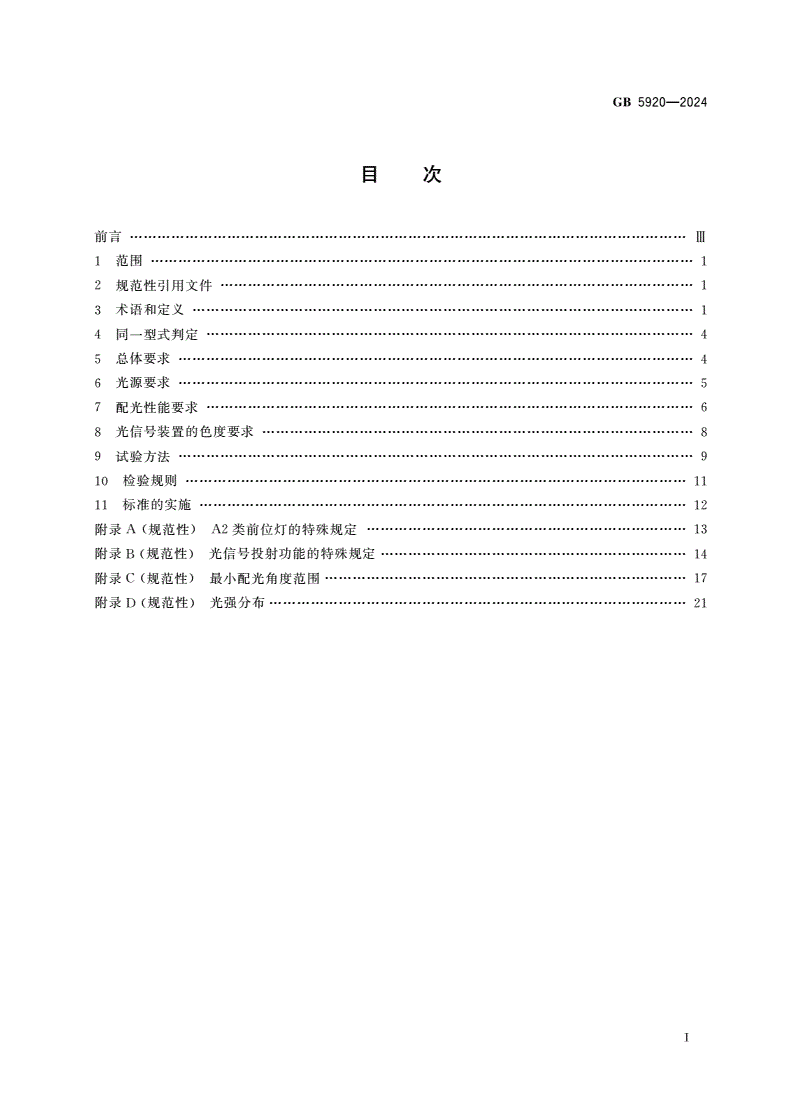

目次

前言

…………………………Ⅲ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义

3………………1

同一型式判定

4……………4

总体要求

5…………………4

光源要求

6…………………5

配光性能要求

7……………6

光信号装置的色度要求

8…………………8

试验方法

9…………………9

检验规则

10………………11

标准的实施

11……………12

附录规范性类前位灯的特殊规定

A()A2……………13

附录规范性光信号投射功能的特殊规定

B()…………14

附录规范性最小配光角度范围

C()……………………17

附录规范性光强分布

D()………………21

Ⅰ

GB5920—2024

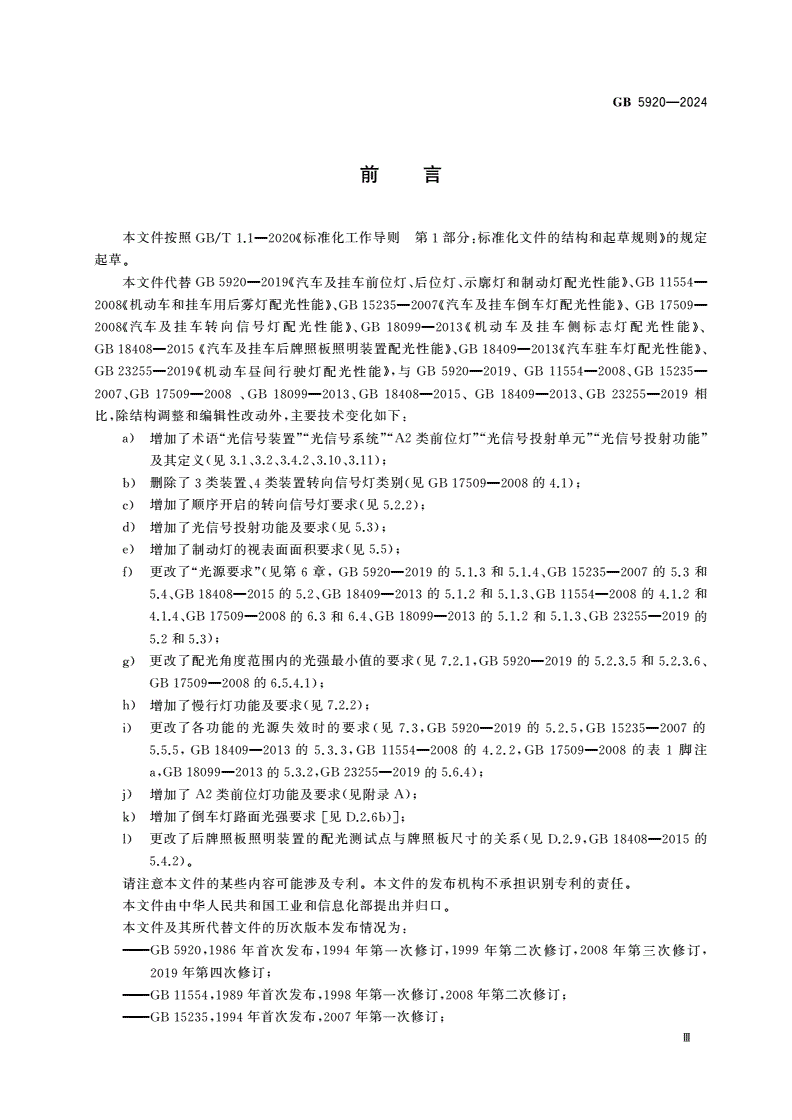

前言

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GB/T1.1—2020《1:》

起草

。

本文件代替汽车及挂车前位灯后位灯示廓灯和制动灯配光性能

GB5920—2019《、、》、GB11554—

机动车和挂车用后雾灯配光性能汽车及挂车倒车灯配光性能

2008《》、GB15235—2007《》、GB17509—

汽车及挂车转向信号灯配光性能机动车及挂车侧标志灯配光性能

2008《》、GB18099—2013《》、

汽车及挂车后牌照板照明装置配光性能汽车驻车灯配光性能

GB18408—2015《》、GB18409—2013《》、

机动车昼间行驶灯配光性能与

GB23255—2019《》,GB5920—2019、GB11554—2008、GB15235—

相

2007、GB17509—2008、GB18099—2013、GB18408—2015、GB18409—2013、GB23255—2019

比除结构调整和编辑性改动外主要技术变化如下

,,:

增加了术语光信号装置光信号系统类前位灯光信号投射单元光信号投射功能

a)“”“”“A2”“”“”

及其定义见

(3.1、3.2、3.4.2、3.10、3.11);

删除了类装置类装置转向信号灯类别见的

b)3、4(GB17509—20084.1);

增加了顺序开启的转向信号灯要求见

c)(5.2.2);

增加了光信号投射功能及要求见

d)(5.3);

增加了制动灯的视表面面积要求见

e)(5.5);

更改了光源要求见第章的和的和

f)“”(6,GB5920—20195.1.35.1.4、GB15235—20075.3

的的和的和

5.4、GB18408—20155.2、GB18409—20135.1.25.1.3、GB11554—20084.1.2

的和的和的

4.1.4、GB17509—20086.36.4、GB18099—20135.1.25.1.3、GB23255—2019

和

5.25.3);

更改了配光角度范围内的光强最小值的要求见的和

g)(7.2.1,GB5920—20195.2.3.55.2.3.6、

的

GB17509—20086.5.4.1);

增加了慢行灯功能及要求见

h)(7.2.2);

更改了各功能的光源失效时的要求见的的

i)(7.3,GB5920—20195.2.5,GB15235—2007

的的的表脚注

5.5.5,GB18409—20135.3.3,GB11554—20084.2.2,GB17509—20081

的的

a,GB18099—20135.3.2,GB23255—20195.6.4);

增加了类前位灯功能及要求见附录

j)A2(A);

增加了倒车灯路面光强要求见

k)[D.2.6b)];

更改了后牌照板照明装置的配光测试点与牌照板尺寸的关系见的

l)(D.2.9,GB18408—2015

5.4.2)。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

。。

本文件由中华人民共和国工业和信息化部提出并归口

。

本文件及其所代替文件的历次版本发布情况为

:

年首次发布年第一次修订年第二次修订年第三次修订

———GB5920,1986,1994,1999,2008,

年第四次修订

2019;

年首次发布年第一次修订年第二次修订

———GB11554,1989,1998,2008;

年首次发布年第一次修订

———GB15235,1994,2007;

Ⅲ

GB5920—2024

年首次发布年第一次修订

———GB17509,1998,2008;

年首次发布年第一次修订

———GB18099,2000,2013;

年首次发布年第一次修订

———GB18408,2001,2015;

年首次发布年第一次修订

———GB18409,2001,2013;

年首次发布年第一次修订

———GB23255,2009,2019。

Ⅳ

GB5920—2024

汽车和挂车光信号装置及系统

1范围

本文件规定了汽车及挂车光信号装置及系统的同一型式判定总体要求光源要求配光性能要求

、、、、

色度要求试验方法和检验规则等

、。

本文件适用于类类类汽车使用的前位灯后位灯转向信号灯制动灯倒车灯示廓灯

M、N、O、、、、、、

驻车灯昼间行驶灯后牌照板照明装置后雾灯慢行灯侧标志灯光信号投射单元等光信号装置及系

、、、、、、

统的设计制造和验收

、。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

。,

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

,;,()

本文件

。

汽车及挂车外部照明和光信号装置的安装规定

GB4785

联合国关于批准用于已获认证的机动车及其挂车灯具中的灯丝灯泡的统一规定

UNR37

(Uniformprovisionsconcerningtheapprovaloffilamentlampsforuseinapprovedlampunitsofpow-

联合国

er-drivenvehiclesandoftheirtrailers),(UN)

联合国关于批准用于机动车及其挂车已获认证的灯具的光源的统一规定

UNR128LED

[Uniformprovisionsconcerningtheapprovaloflightemittingdiode(LED)lightsourcesforuseinap-

联合国

provedlampunitsonpower-drivenvehiclesandtheirtrailers],(UN)

联合国关于光源类别通用规范的决议

R.E.5(ConsolidatedResolutiononthecommon

联合国

specificationoflightsourcecategories),(UN)

3术语和定义

界定的以及下列术语和定义适用于本文件

GB4785。

31

.

光信号装置light-signallingdevice

用于向其他道路使用者发出光信号表明车辆存在或运动状态的改变实现一项或多项功能的单元

,,

或单元组

。

注本文件中简称装置包含前位灯后位灯转向信号灯制动灯倒车灯示廓灯驻车灯昼间行驶灯后牌照

:“”,、、、、、、、、

板照明装置后雾灯慢行灯侧标志灯光信号投射单元中的一项或多项

、、、、。

32

.

光信号系统light-signallingsystem

用于向其他道路使用者发出光信号表明车辆存在或运动状态的改变由同侧或两侧的多个装置及

,,

控制器等组成的系统

。

注本文件中简称系统

:“”。

1

GB5920—2024

33

.

制动灯stoplamp

向车辆后方其他道路使用者表明车辆正在制动的灯具

。

来源有修改

[:GB4785—2019,3.9.10,]

331

..

S1类categoryS1

发射稳定光强且成对安装的制动灯

。

332

..

S2类categoryS2

发射可变光强且成对安装的制动灯

。

333

..

S3类categoryS3

发射稳定光强的高位制动灯

。

334

..

S4类categoryS4

发射可变光强的高位制动灯

。

34

.

前位灯frontpositionlamp

从车辆前方观察表明车辆存在和宽度的灯具

,。

来源

[:GB4785—2019,3.9.12]

341

..

A1类categoryA1

安装在车辆前部发射稳定光强的前位灯

,。

342

..

A2类categoryA2

安装在车辆前部发射可变光强的前位灯

,

35

.

后位灯rearpositionlamp

从车辆后方观察表明车辆存在和宽度的灯具

,。

来源

[:GB4785—2019,3.9.13]

351

..

R1类categoryR1

安装在车辆后部发射稳定光强的后位灯

,。

352

..

R2类categoryR2

安装在车辆后部发射可变光强的后位灯

,。

36

.

示廓灯end-outlinemarkerlamp

安装位置尽可能靠近车辆外缘和车顶位置用来表明车宽的灯具

,。

来源

[:GB4785—2019,3.9.21]

361

..

RM1类categoryRM1

安装在车辆后部发射稳定光强的示廓灯

,。

2

GB5920—2024

362

..

RM2类categoryRM2

安装在车辆后部发射可变光强的示廓灯

,。

37

.

后雾灯rearfoglamp

在雾天或类似低能见度的情况下从车辆后方观察使得车辆更为易见的灯具

,,。

来源

[:GB4785—2019,3.9.18]

371

..

F1类categoryF1

安装在车辆后部发射稳定光强的后雾灯

,。

372

..

F2类categoryF2

安装在车辆后部发射可变光强的后雾灯

,。

38

.

侧标志灯sidemarkerlamp

从车辆侧面观察时表明车辆存在的灯具

,。

来源

[:GB4785—2019,3.9.22]

381

..

SM1类categorySM1

适用于各类车辆的侧标志灯

。

382

..

SM2类categorySM2

适用于类车辆的侧标志灯

M1。

39

.

转向信号灯direction-indicatorlamp

用于向其他道路使用者表明车辆将向右或向左转向的灯具

。

来源有修改

[:GB4785—2019,3.9.9,]

391

..

前转向信号灯frontdirection-indicatorlamp

安装在车辆前部的转向信号灯

。

392

..

后转向信号灯reardirection-indicatorlamp

安装在车辆后部的转向信号灯

。

393

..

侧转向信号灯sidedirection-indicatorlamp

安装在车辆侧面的转向信号灯

。

310

.

光信号投射单元light-signallingprojectionunit

提供光信号投射功能的装置可独立于其他照明或光信号装置或与其他照明或光信号装置组合或

,,

混合

。

注光信号投射单元包含光学机械和或电子等组件

:、/。

3

GB5920—2024

311

.

光信号投射功能light-signallingprojectionfunction

与光信号功能同时工作通过在路面上投射符号来加强该信号的功能

,。

4同一型式判定

在以下主要特征上没有差异的装置视为同一型式

,:

制造商

———;

使用的可更换光源或不可更换光源的数量类型发光原理光源模块结构

———、、、;

主要光学元件例如反光镜配光镜光导管可变光强控制器等的数量和结构

———(:、、、)。

5总体要求

51前位灯后位灯

.、

511前位灯后位灯与其他功能构成混合灯时两者同时点亮色度应符合中规定的相应混

..、,,GB4785

合功能的色度要求

。

512与其他功能共用光源的前后位灯可设计为与一个额外的调节光强的系统共同运作在此情

../,。

况下对于与制动灯共用光源的后位灯应是多光源并联设计或该功能配有故障监测系统

,,,。

513类前位灯的电路连接应符合附录的规定

..A2A。

52转向信号灯

.

521分类

..

5211前转向信号灯根据配光性能的不同分为类类类装置

...1、1a、1b。

5212后转向信号灯根据配光性能的不同分为类类装置

...2a、2b。

5213侧转向信号灯根据配光性能的不同分为类类装置

...5、6。

522顺序开启的要求

..

5221每个光源激活后应保持点亮状态直到点亮节拍结束顺序开启的变化过程应在点亮节拍开

...,。

始后以内结束

200ms。

5222顺序开启的变化应从透光面的内侧向外侧以均匀的速度渐进点亮

...。

5223应提供连续的光信号且透光面在垂直水平面方向无振荡沿垂直方向至多允许一次方向变

...(

化

)。

5224在垂直于基准轴线方向上顺序开启的转向信号灯透光面的两个相邻或相切部分之间的间隔

...,

不应超过

50mm。

5225透光面在垂直于基准轴线方向上投影有间隔应保证其投影在垂直方向上重叠的部分在水平

...,

方向上同步变化

。

5226若不同的透光面中有间隔间隔不应用于其他照明和光信号功能

...,。

5227视表面在基准轴线方向上的正交投影其在垂直于基准轴线的平面上的最小外接矩形长边平

...,(

行于平面的水平边与垂直边的长度数值比例不应小于

H)1.7。

53光信号投射功能

.

531光信号投射的图案应由简单几何图形和或单个字母组成可由制造商定义并在用户说明书中

../,,

4

GB5920—2024

说明图案的选择应不引起歧义

。。

532在开启期间光信号投射的图案仅应改变图案的长短大小比例投影方向或位置

..,、、。

533光信号投射功能的位置和电路连接应符合附录的规定

..B。

534转向投射功能倒车投射功能采用顺序开启时应满足以下要求

..、,:

投射后顺序投射的符号应保持投射状态不变直至点亮节拍结束

a),,;

转向投射功能顺序开启时序要与转向信号灯一致倒车投射功能顺序开启的变化过程应在点

b),

亮节拍开始后以内结束

200ms;

顺序开启的转向投射符号在路面的投影由近到远相对于车辆纵向对称平面且与车辆行驶

c)(),

方向一致以匀速渐进点亮

,;

顺序开启的倒车投射符号在路面的投影由近到远相对于车身以匀速渐进点亮

d)()。

54带有发光徽标的光信号装置及系统

.

541发光徽标应作为光信号装置及系统的一部分使用制动灯转向信号灯倒车灯不应带有发光徽

..
