DB23/T 2567-2020 重点用能单位能耗在线监测系统通用技术要求

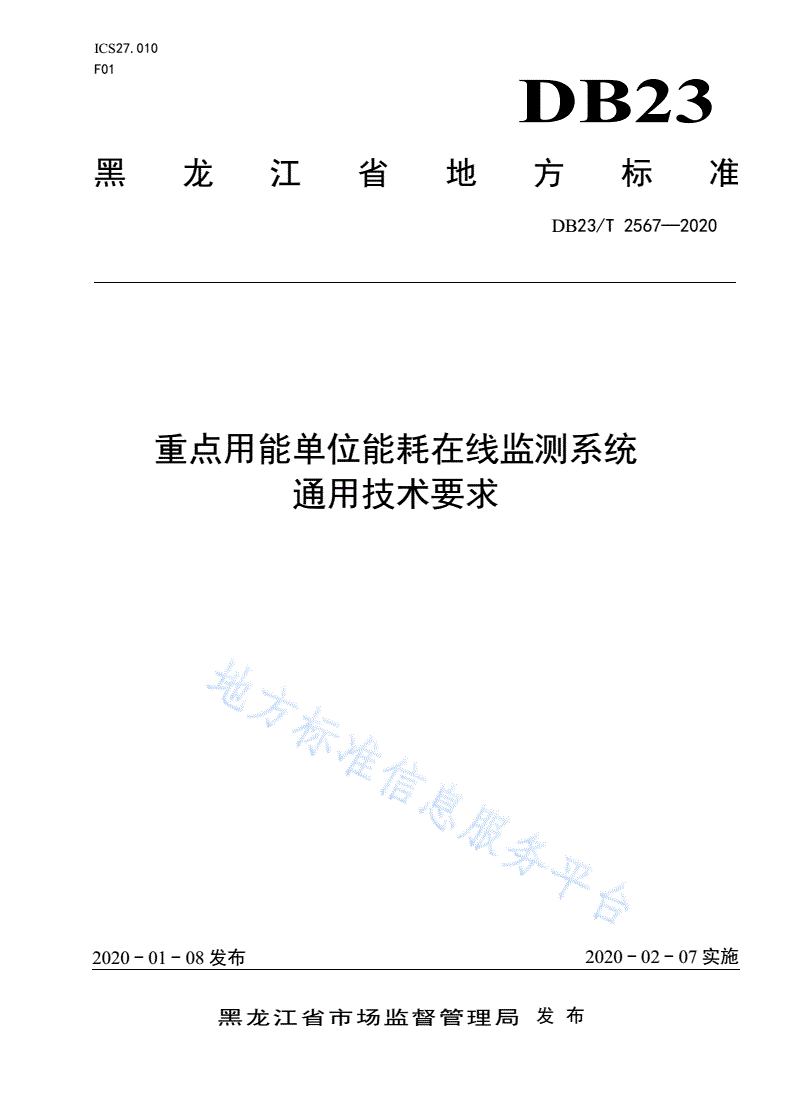

ICS27.010

F01

DB23

黑龙江省地方标准

DB23/T2567—2020

重点用能单位能耗在线监测系统

通用技术要求

2020-01-08发布2020-02-07实施

黑龙江省市场监督管理局发布

DB23/T2567—2020

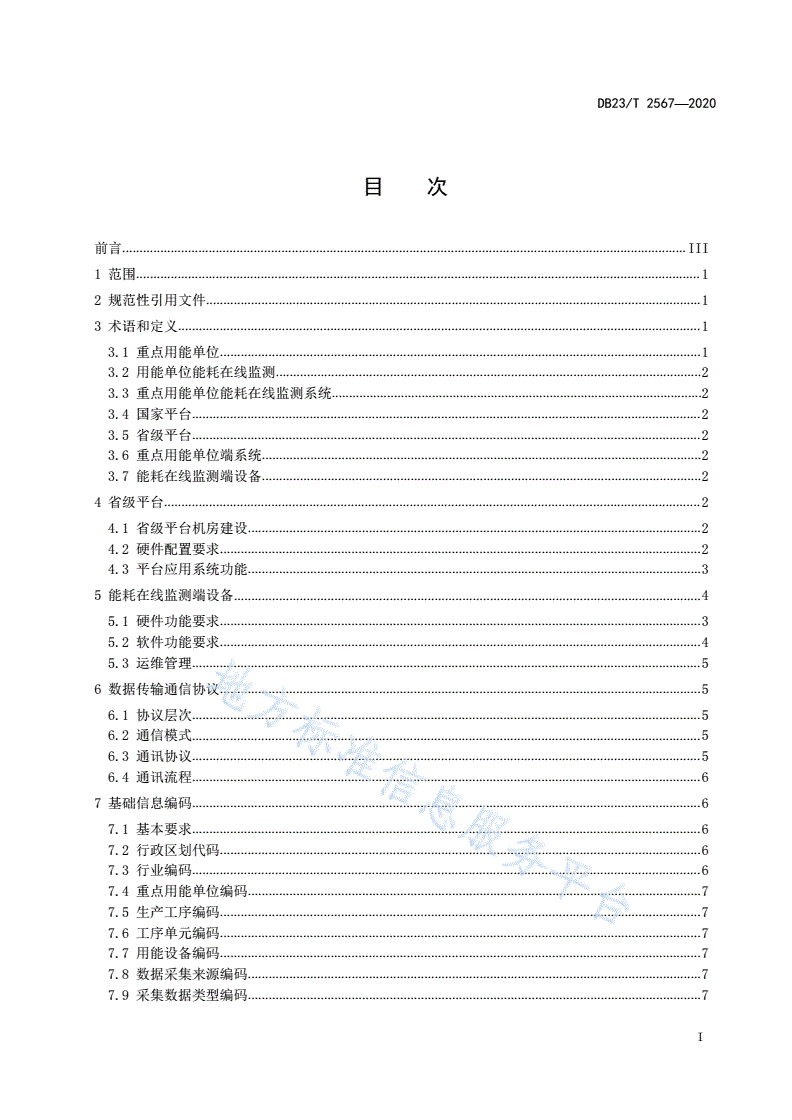

目  次

前言...................................................................................................................................................................III

1范围...................................................................................................................................................................1

2规范性引用文件...............................................................................................................................................1

3术语和定义.......................................................................................................................................................1

3.1重点用能单位...........................................................................................................................................1

3.2用能单位能耗在线监测...........................................................................................................................2

3.3重点用能单位能耗在线监测系统...........................................................................................................2

3.4国家平台...................................................................................................................................................2

3.5省级平台...................................................................................................................................................2

3.6重点用能单位端系统...............................................................................................................................2

3.7能耗在线监测端设备...............................................................................................................................2

4省级平台...........................................................................................................................................................2

4.1省级平台机房建设...................................................................................................................................2

4.2硬件配置要求...........................................................................................................................................2

4.3平台应用系统功能...................................................................................................................................3

5能耗在线监测端设备.......................................................................................................................................4

5.1硬件功能要求...........................................................................................................................................3

5.2软件功能要求...........................................................................................................................................4

5.3运维管理...................................................................................................................................................5

6数据传输通信协议...........................................................................................................................................5

6.1协议层次...................................................................................................................................................5

6.2通信模式...................................................................................................................................................5

6.3通讯协议...................................................................................................................................................5

6.4通讯流程...................................................................................................................................................6

7基础信息编码...................................................................................................................................................6

7.1基本要求...................................................................................................................................................6

7.2行政区划代码...........................................................................................................................................6

7.3行业编码...................................................................................................................................................6

7.4重点用能单位编码...................................................................................................................................7

7.5生产工序编码...........................................................................................................................................7

7.6工序单元编码...........................................................................................................................................7

7.7用能设备编码...........................................................................................................................................7

7.8数据采集来源编码...................................................................................................................................7

7.9采集数据类型编码...................................................................................................................................7

I

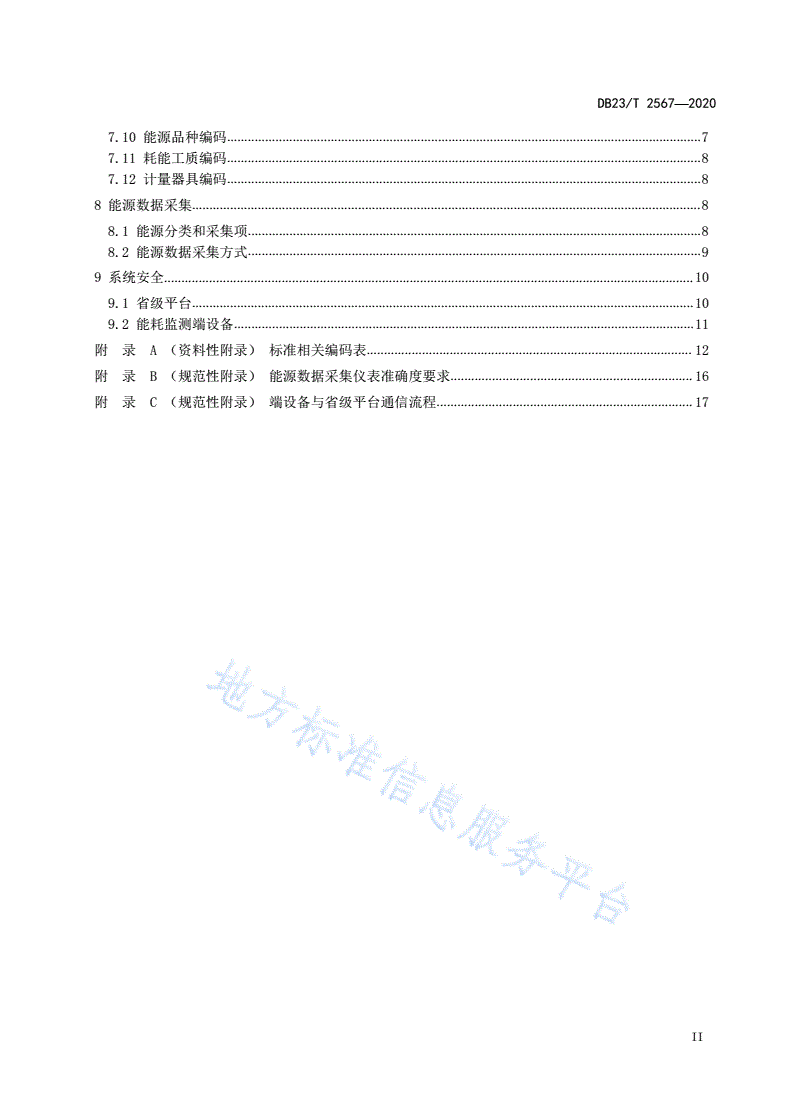

DB23/T2567—2020

7.10能源品种编码.........................................................................................................................................7

7.11耗能工质编码.........................................................................................................................................8

7.12计量器具编码.........................................................................................................................................8

8能源数据采集...................................................................................................................................................8

8.1能源分类和采集项...................................................................................................................................8

8.2能源数据采集方式...................................................................................................................................9

9系统安全.........................................................................................................................................................10

9.1省级平台.................................................................................................................................................10

9.2能耗监测端设备.....................................................................................................................................11

附录A（资料性附录）标准相关编码表..............................................................................................12

附录B（规范性附录）能源数据采集仪表准确度要求......................................................................16

附录C（规范性附录）端设备与省级平台通信流程..........................................................................17

II

DB23/T2567—2020

前  言

本标准按照GB/T1.1-2009《标准化导则第1部分：标准的结构和编写》起草。

本标准由黑龙江省计量检定测试研究院提出。

本标准由黑龙江省市场监督管理局归口。

本标准主要起草单位：黑龙江省计量检定测试研究院国家城市能源计量中心（黑龙江）

本标准主要起草人：张永臣张蕊徐民周彤丁海铭刘丽丽李蕾侯雨含赵蕾魏万利白骁芦国恩

III

DB23/T2567—2020

重点用能单位能耗在线监测系统通用技术要求

1范围

本标准规定了黑龙江省重点用能单位能耗在线监测系统建设的要求，包括省级平台建设、能耗在线

监测端设备、数据传输通信协议、基础信息编码、能源数据采集、系统安全等要求。

本标准适用于指导黑龙江省各级节能主管部门、重点用能单位等相关机构开展重点用能单位能耗在

线监测系统的建设。

2规范性引用文件

下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本标准。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。

GB/T2260中华人民共和国行政区域划代码

GB/T2589综合能耗计算通则

GB/T4754国民经济行业分类

GB17167用能单位能源计量器具配备和管理通则

GB17625.1电磁兼容限值谐波电流发射限值(设备每相输入电流≤16A)

GB/T17626.2电磁兼容试验和测量技术静电放电抗扰度试验

GB/T17626.3电磁兼容试验和测量技术射频电磁场辐射抗扰度试验

GB/T17626.4电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验

GB/T17626.5电磁兼容试验和测量技术浪涌（冲击）抗扰度试验

GB/T19582.1基于Modbus协议的工业自动化网络规范

GB/T29873能源计量数据公共平台数据传输协议

GB32100法人和其他组织统一社会信用代码编码规则

GB50174数据中心设计规范

CJ/T188户用计量仪表数据传输技术条件

DL/T645多功能电能表通信协议

JJF1051计量器具命名与分类编码

3术语和定义

3.1

重点用能单位

指年综合能源消费总量一万吨标准煤以上（含一万吨）的用能单位或国务院有关部门、省、自治区、

直辖市人民政府管理节能工作部门指定的年综合能源消费总量五千吨标准煤以上（含五千吨）、不满一

万吨标准煤的用能单位。

1

DB23/T2567—2020

3.2

用能单位能耗在线监测

通过计算机网络和控制系统对用能单位的能耗数据进行采集、处理、计算与分析，支持用能单位实

施能源动态监控与管理。

3.3

重点用能单位能耗在线监测系统

重点用能单位能耗在线监测系统包括国家、省两级平台（数据中心）以及重点用能单位端系统，并

可按规定的通讯协议进行数据传输。

3.4

国家平台

国家平台指设立在国家相关机构，接收、存储、汇总、分析全国重点用能单位能源相关数据的国家

数据中心，也称“国家数据中心”。

3.5

省级平台

省级平台是部署在省（区、市）相关部门，接收、存储、汇总、分析本地区内重点用能单位能耗在

线监测数据，为本地相关政府部门、用能单位提供应用服务，也称“省级数据中心”。

3.6

重点用能单位端系统

重点用能单位端系统又称重点用能单位接入端系统，是对企业能源转换、输配、利用和回收实施动

态监测和管理的信息系统，一般由能耗在线监测端设备、计量器具、工业控制系统、生产监控管理系统、

管理信息系统、通信网络及相应的管理软件组成，通过能耗在线监测端设备实现数据采集、分析、汇总、

上传等功能。

3.7

能耗在线监测端设备

指放置在重点用能单位，用于采集、分析、汇总用能单位能耗数据并将数据上传到系统平台的设备

总称。

4省级平台

4.1省级平台机房建设

省级机房建设应满足等保二级要求，参照GB50174标准建设。机房电气、环境、空调、消防、安防

等配套设施参照标准中B级机房要求建设。机房关键设备，如电源、空调系统等采用N+1冗余要求配置。

4.2硬件配置要求

2

DB23/T2567—2020

4.2.1服务器配置

服务器系统必须符合标准化、开放式系统互联的原则，易于开发维护，同时拥有较强的网络通信和

数据库管理功能以及较强的扩充功能，至少满足以下要求：

a)服务器支持SMP对称多处理方式和Cluster方式；

b)虚拟化宿主机每台服务器内存应不低于128G，CPU不低于2颗，每颗CPU不少于6核。

4.2.2存储配置

磁盘阵列配置容量应满足监测数据需求，并根据数据存储发展趋势预留扩展空间。磁盘最大可扩展

数量≥110块。支持磁盘类型应包括SAS、NL_SAS及SSD（固态硬盘）等类型。需配置相应数量的路径冗余

软件，并支持I/O通道故障切换和链路负载均衡（Windows/Linux）。

4.3平台应用系统功能

4.3.1功能框架

省级平台应用系统可参照图1开发建设。

重点用能单位能耗在线监测系统

政府子系统用能单位子系统公众子系统

能能节计能能标新政标节

计

能

耗效能量耗效量准闻策准技

器术

监分管管监分规动法规

具产

管

测析理理测析范态规范品

理

图1省级平台应用系统功能模块

4.3.2主要功能模块

能耗监测模块应具备对重点用能单位的能耗数据的在线采集、监测和统计分析功能。

能效分析模块应具备利用采集的能耗数据从能源品类、行业、地区等角度进行统计分析功能。

计量管理模块应提供用能单位能源计量器具配备情况汇总查询功能，具备对用能单位安装的计

量器具的基本信息进行查询的功能。基本信息包括计量器具的生产厂家、规格型号、准确度等级、检定

校准情况等。

计量器具管理模块具备为重点用能单位录入其安装的计量器具的基本信息情况与设备运行信

息的功能。

5能耗在线监测端设备

3

DB23/T2567—2020

5.1硬件功能要求

5.1.1硬件配置

硬件应不低于以下配置：

a)CPU:单主板CPU，宜采用低功耗处理器，双核1.4GH
