GB/T 30954-2014 水文自动测报系统 通用设备

ICS07.060

N93OB

中华人民共和国国彖标准

GB/T30954—2014

水文自动测报系统通用设备

Automaticsystemforhydrologicaldatameasuring

andforecasting—Generalequipment

2014-07-08发布2015-01-10实施

GB/T30954—2014

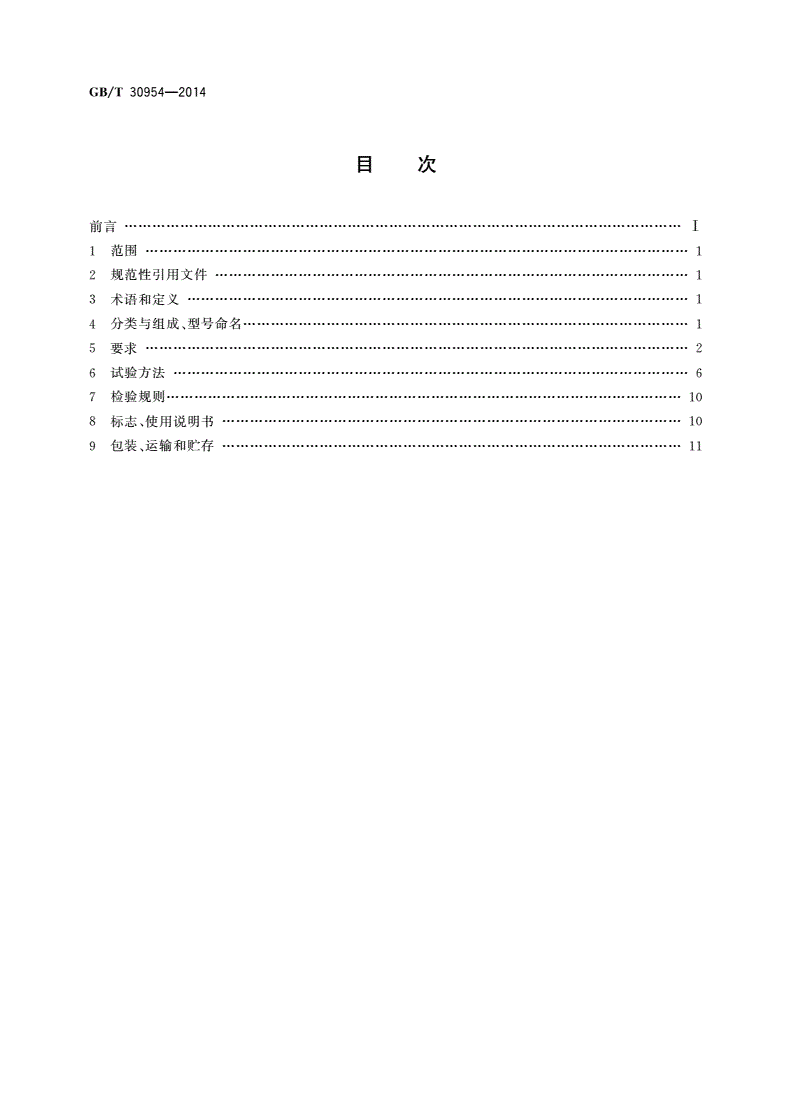

目次

刖BI

1范1

2规范性引用文件1

3术语和定义1

4分类与组成、型号命名1

5要求2

6试验方法6

7检验规则10

8标志、使用说明书10

9包装、运输和贮存11

GB/T30954—2014

■ir■■i

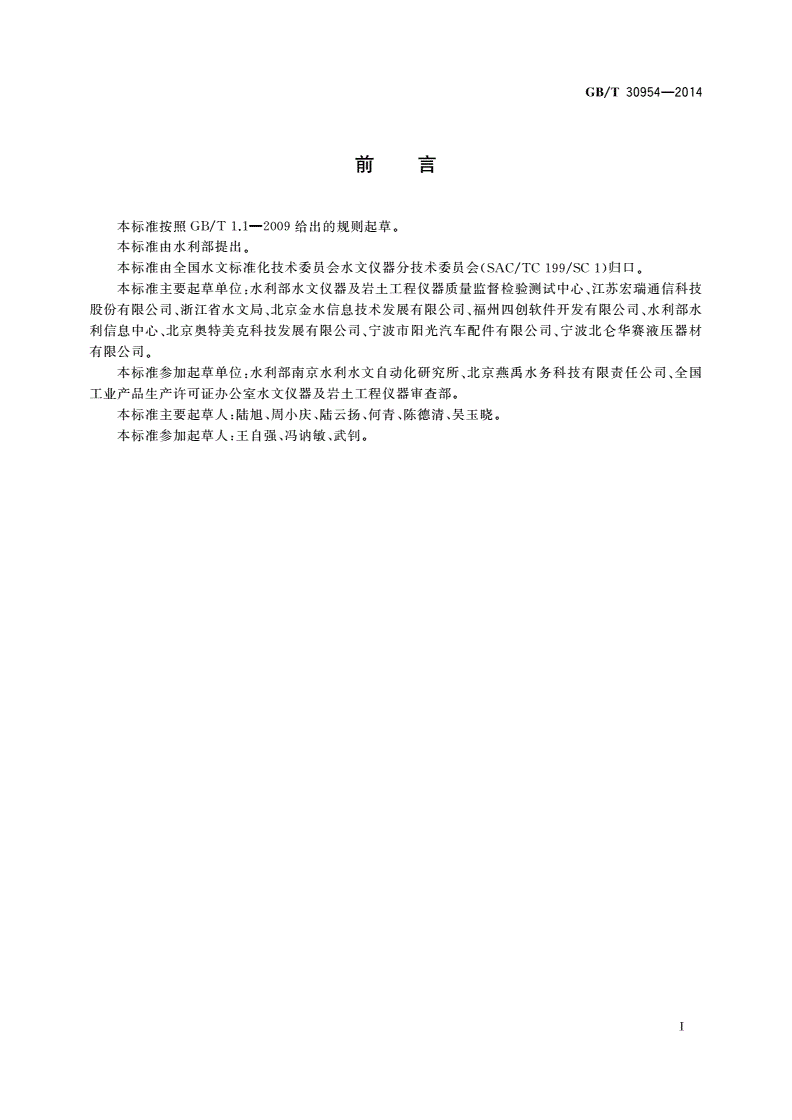

刖吕

本标准按照GB/T1.1—2009给出的规则起草。

本标准由水利部提出。

本标准由全国水文标准化技术委员会水文仪器分技术委员会(SAC/TC199/SC1)归口。

本标准主要起草单位:水利部水文仪器及岩土工程仪器质量监督检验测试中心、江苏宏瑞通信科技

股份有限公司、浙江省水文局、北京金水信息技术发展有限公司、福州四创软件开发有限公司、水利部水

利信息中心、北京奥特美克科技发展有限公司、宁波市阳光汽车配件有限公司、宁波北仑华赛液压器材

有限公司.

本标准参加起草单位:水利部南京水利水文自动化研究所、北京燕禹水务科技有限责任公司、全国

T业产品生产许可证办公室水文仪器及岩土工程仪器审查部。

本标准主要起草人：陆旭、周小庆、陆云扬、何青、陈德清、吴玉晓。

本标准参加起草人:王自强、冯讷敏、武钊。

T

GB/T30954—2014

水文自动测报系统通用设备

1范

本标准规定了水文自动测报系统通用设备的产品分类与组成、型号命名及要求、试验方法、检验规

则以及包装、标志、运输、贮存。

本标准适用于各种水文自动测报系统通用设备（以下简称水文遥测设备）的研发、设计、生产、测试、

使用及相关产品标准编制等。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T9359—2001水文仪器基本环境试验条件及方法

GB/T9969丁业产品使用说明书总则

GB/T17626.5—2008电磁兼容试验和测量技术浪涌（冲击）抗扰度试验

GB/T17626.8—2006电磁兼容试验和测量技术工频磁场抗扰度试验

GB/T18185—2000水文仪器可靠性技术要求

GB/T18522.4水文仪器通则第4部分:结构基本要求

GB/T18522.6水文仪器通则第6部分:检验规则及标志、包装、运输、贮存、使用说明书

GB/T19677—2005水文仪器术语及符号

GB/T19704—2005水文仪器显示与记录

GB/T19705—2005水文仪器信号与接口

SL/T102—1995水文自动测报系统设备基本技术条件

SL108—2006水文仪器及水利水文自动化系统型号命名方法

3术语和定义

GB/T19677—2005确立的术语和定义适用于本文件。

4分类与组成、型号命名

4.1分类

水文遥测设备通常可分为以下几大类产品：

a）水文遥测传感器：主要包括各种遥测雨量计、遥测水位计、遥测闸位计、遥测蒸发器等产品；

b）遥测数据采集设备：主要包括各种遥测终端机（简称RTU,包括遥测数传仪、水文数据采集仪、

信号自动采集器等同类产品）；

c）遥测数据中继设备：主要包括各种中继机及部分具有数据中继功能的终端设备等产品；

1

GB/T30954—2014

d）遥测数据接收/处理设备：主要包括各种水文遥测数据终端处理器、前置通信控制机、计算机等

产品。

注1：有关水文遥测传感器等产品的相关技术要求，见有关具体产品标准之相应规定。

注2：本标准所规定的技术内容，重点围绕有关遥测数据采集、中继及接收/处理等遥测通用设备来展开。

4.2型号命名

水文遥测设备的产品型号命名应符合SL108—2006的规定。

5要求

5.1—般要求

5.1.1水文遥测设备的产品设计、研制、生产应符合相关产品标准的规定。

5.1.2水文遥测设备的产品所采用的采集、电源、通讯及其他模块等外购器件，应符合其各自产品标准

或技术条件的规定。

5.2现场试用

水文遥测设备的新产品（至少3台）正式生产前须经过一个汛期或6个月的现场试运行考核试验。

试验前应明确各相关仪器、设备等考核指标、环境条件及考核时限等。

5.3工作环境

5.3.1水文遥测设备一般应能在以下环境条件下正常工作：

a）温度：一10°C~45°C；

b）相对湿度：不人于95%（40°C时）；

c）大气压：86kPa〜106kPa。

5.3.2在特殊环境条件下正常工作，应满足以下规定：

a）温度：-20°C〜55°C或一30°C〜60°C；

b）相对湿度：不大于98%（40°C时）；

c）大气压：60kPa〜106kPa。

5.4基本结构

5.4.1水文遥测设备的密封机箱结构，应能防潮、防盐雾、防尘及防虫等，必要时，推荐采用TP54等级

以上的防护标准。

5.4.2应满足便于安装、维护、操作、调试等内外结构要求。

5.4.3机箱插头、插座的安装部位应采取密封措施，必要时应具有一定防护结构。

5.4.4信号或电源接口应符合GB/T19705—2005.SL/T102—1995等有关规定。

5.5基本性能

5.5.1信源输入形式

水文遥测数据的信源输入形式主要包括：

a）数字量；

b）开关量；

c）脉冲量；

2

GB/T30954—2014

d）模拟量；

e）频率量等。

5.5.2数据通讯方式

水文遥测数据的数据通讯方式主要包括：

a）有线数据通讯，包括公共通信、专线通信等；

b）无线数据通讯，包括短波、超短波、微波、卫星.GPRS或短信息等。

5.5.3信源数据接口

具有一定数量
