DB34/T 4146-2022 装配式生态护岸技术规范

ICS91.080.40

CCSP25

34

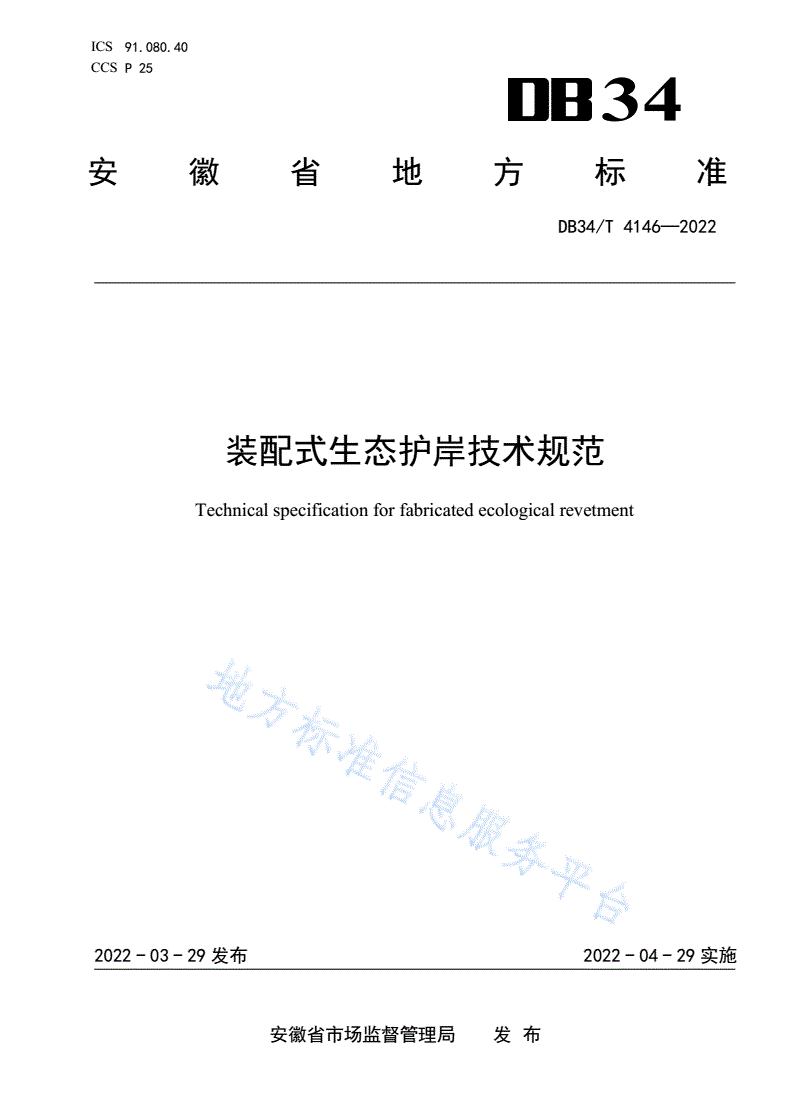

安徽省地方标准

DB34/T4146—2022

装配式生态护岸技术规范

Technicalspecificationforfabricatedecologicalrevetment

2022-03-29发布2022-04-29实施

安徽省市场监督管理局发布

DB34/T4146—2022

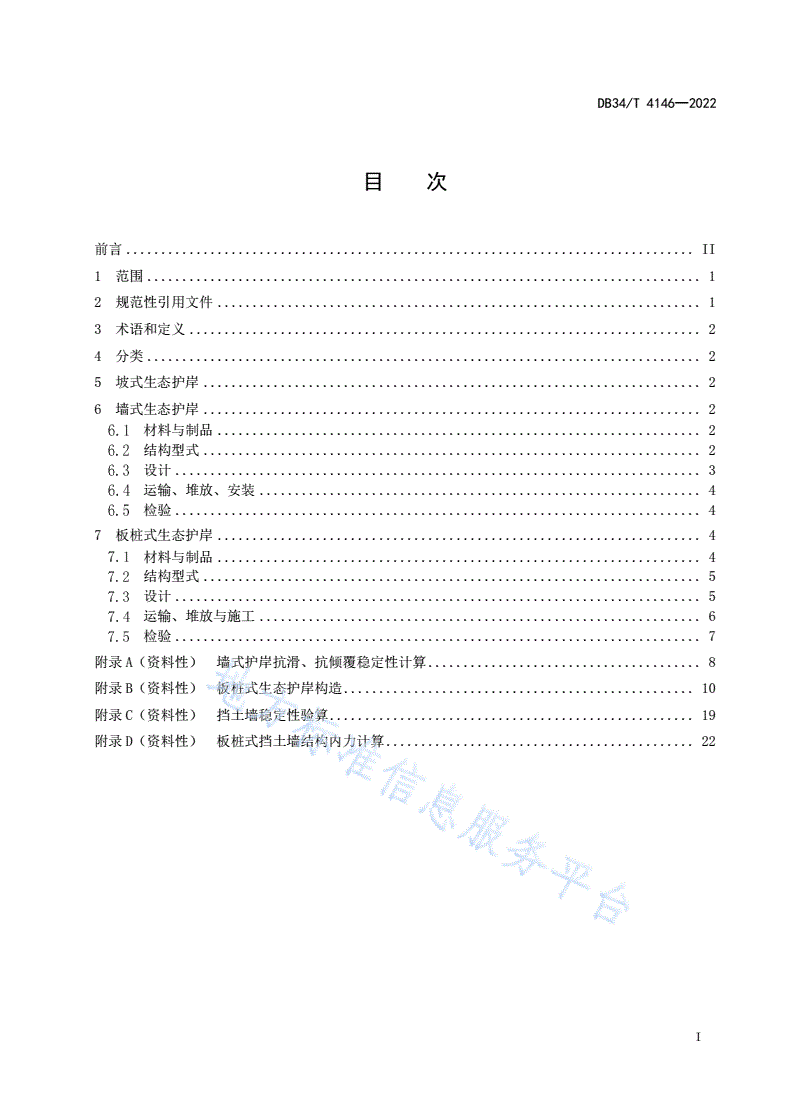

目次

前言.................................................................................II

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语和定义.........................................................................2

4分类...............................................................................2

5坡式生态护岸.......................................................................2

6墙式生态护岸.......................................................................2

材料与制品.....................................................................2

结构型式.......................................................................2

设计...........................................................................3

运输、堆放、安装...............................................................4

检验...........................................................................4

7板桩式生态护岸.....................................................................4

材料与制品.....................................................................4

结构型式.......................................................................5

设计...........................................................................5

运输、堆放与施工...............................................................6

检验...........................................................................7

附录A（资料性）墙式护岸抗滑、抗倾覆稳定性计算.......................................8

附录B（资料性）板桩式生态护岸构造..................................................10

附录C（资料性）挡土墙稳定性验算....................................................19

附录D（资料性）板桩式挡土墙结构内力计算............................................22

I

DB34/T4146—2022

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由安徽省水利厅提出并归口。

本文件起草单位：建华建材科技（安徽）有限公司、安徽省水利水电勘测设计研究总院有限公司、

中水淮河规划设计研究有限公司、淮安市水利勘测设计研究院有限公司、合肥市市政设计研究总院有限

公司、上海市政工程设计研究总院集团第六设计院有限公司、海南省水利水电勘测设计研究院有限公司、

安徽禹安建设工程有限公司。

本文件主要起草人：张国龙、郭建雷、吴松宝、叶帅、张志彪、匡成华、尹殿胜、杜林、何婧、杨

娟、吴晓荣、汪晴娜、郑直、郭强、茆荣珍、吴昌新、洪伟、吴岳俊、马骥腾、李阳泰、曾辉、闫彭彭、

金畅、顾浩然、郎传业、席宏伟、夏磊、朱睿松、刘增辉、赵鹏、闫超波、李杰、魏应福、孙斌、查嘉、

张军。

II

DB34/T4146—2022

装配式生态护岸技术规范

1范围

本文件界定了装配式生态护岸的分类，并规定了坡式、墙式、板桩式生态护岸的材料与制品、设计、

施工、检验的要求。

本文件适用于水利工程装配式生态护岸的设计、施工、检验。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T700碳素结构钢

GB/T701低碳钢热轧圆盘条

GB/T1499.2钢筋混凝土用钢第2部分：热轧带肋钢筋

GB/T5223.3预应力混凝土用钢棒

GB/T5224预应力混凝土用钢绞线

GB/T13476先张法预应力混凝土管桩

GB/T20934钢拉杆

GB50010混凝土结构设计规范

GB50017钢结构设计标准

GB50286堤防工程设计规范

GB55008混凝土结构通用规范

CJJ82园林绿化工程施工及验收规范

JC/T540混凝土制品用冷拔低碳钢丝

JC/T947先张法预应力混凝土管桩用端板

JC/T2239预应力离心混凝土空心方桩用端板

JGJ52普通混凝土用砂、石质量及检验方法标准

SL191水工混凝土结构设计规范

SL/T225水利水电工程土工合成材料应用技术规范

SL379水工挡土墙设计规范

SL631水利水电工程单元工程施工质量验收评定标准土石方工程

SL632水利水电工程单元工程施工质量验收评定标准混凝土工程

SL633水利水电工程单元工程施工质量验收评定标准地基处理与基础工程

SL634水利水电工程单元工程施工质量验收评定标准堤防工程

SL654水利水电工程合理使用年限及耐久性设计规范

SL677水工混凝土施工规范

SL/T744水工建筑物荷载设计规范

DB34/T2233预制混凝土砌块护坡工程技术规程

1

DB34/T4146—2022

3术语和定义

下列术语和定义适用于本文件。

护岸revetment

为了防御波浪、水流对岸坡的侵袭和淘刷，维持岸线稳定，在河湖岸坡上采取人工加固的工程措施。

装配式生态护岸fabricatedecologicalrevetment

采用装配式混凝土制品与适宜的植物组合并具有一定的景观功能和生态效益的护岸。

4分类

装配式生态护岸结构型式分为坡式生态护岸、墙式生态护岸、板桩式生态护岸。

5坡式生态护岸

坡式生态护岸应符合DB34/T2233的规定。

6墙式生态护岸

材料与制品

6.1.1预制混凝土制品原材料及生态护岸使用的土工织物、填充料等应分别符合JGJ52、SL/T225、

SL677的规定。

6.1.2墙式护岸制品形式分为箱型和鱼巢型。

6.1.3护岸制品的连接螺栓应符合GB50017的规定。

结构型式

墙式护岸可采用直立式、阶梯式、陡坡式，结构型式见图1。

（a）直立式（b）陡坡式（c）阶梯式

2

DB34/T4146—2022

标引序号说明：

1——护岸制品；

2——水上区回填料；

3——水下区回填料；

4——土工织物；

5——碎石排水层；

6——底板。

图1墙式护岸示意图

设计

6.3.1设计准备

设计前应收集工程所在区域的水文、气象、地形、地质和周边环境资料及生态需求。

6.3.2护岸型式

应通过对护岸类型、连接方式、适用条件等进行综合分析确定。

6.3.3结构与构造

如下：

a)结构与构造应根据工程地质条件、护岸型式、受力特点等，通过设计计算确定。

b)当上下层护岸制品间采用混凝土抗剪块连接时，混凝土抗剪块强度等级不应低于护岸制品混

凝土强度等级。

c)护岸基础宜采用现浇素混凝土或钢筋混凝土结构，墙式护岸基础底板前趾上方宜设置抗剪齿

墙见图2，基础尺寸及埋置深度应符合SL379的规定。

标引序号说明：

1—护岸制品；

2—素混凝土填充；

3—抗剪齿墙；

4—底板。

图2墙式护岸底板抗剪齿墙示意图

d)墙内回填料应根据透水性、生态及结构稳定等要求分部位确定；墙后回填应符合SL379的规

定。

e)排水及反滤要求应符合SL379的规定。

f)护岸与岸坡之间及墙式护岸制品箱体内宜铺设无纺土工布。

6.3.4设计计算

3

DB34/T4146—2022

如下：

a)稳定计算包括但不限于整体抗滑、抗倾、沉降、渗流稳定和护岸结构各层间的局部稳定。整体

抗滑、抗倾、沉降、渗流稳定应符合GB50286、SL379的规定，护岸结构各层间的局部稳定

参照附录A分析计算。

b)结构计算应包括整体结构强度计算及连接件强度计算。

运输、堆放、安装

6.4.1运输

运输应符合下列要求：

——应按设计吊点位置进行吊装，宜为三点吊或四点吊；

——吊运时应使各点同时受力，吊绳与护岸制品水平面所成的夹角不应小于45°；

——构件装卸应轻起轻放，不得抛掷、碰撞、滚落；

—
