GB/T 18241.1-2014 橡胶衬里 第1部分：设备防腐衬里

ICS83.140.99

G47

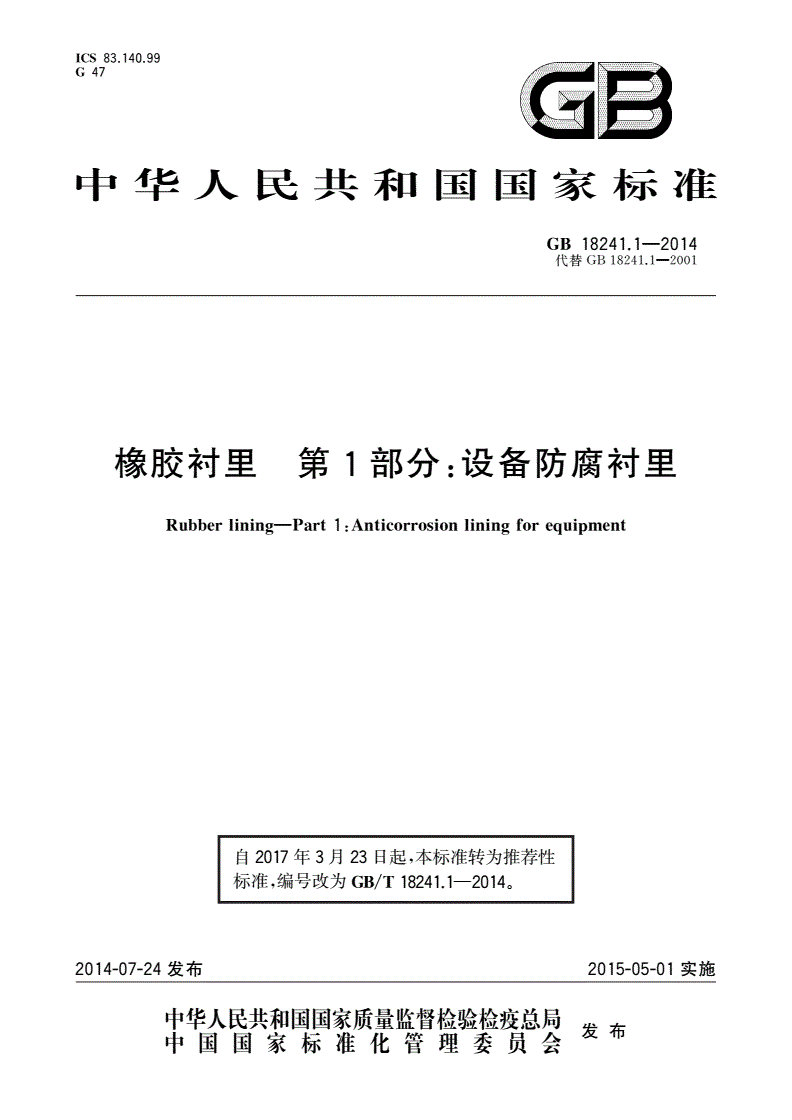

中华人民共和国国家标准

GB18241.1—2014

代替GB18241.1—2001

橡胶衬里第1部分：设备防腐衬里

Rubberlining—Part1:Anticorrosionliningforequipment

自2017年3月23日起，本标准转为推荐性

标准，编号改为GBA18241.1-2014o

2014-07-24发布2015-05-01实施

幡鄴啣勢卷发布

根据中华人民共和国国家标准公告（2017年第7

号）和强制性标准整合精简结论，本标准自2017GB18241.1—2014

年3月23日起，转为推荐性标准，不再强制执行。

■1■■1

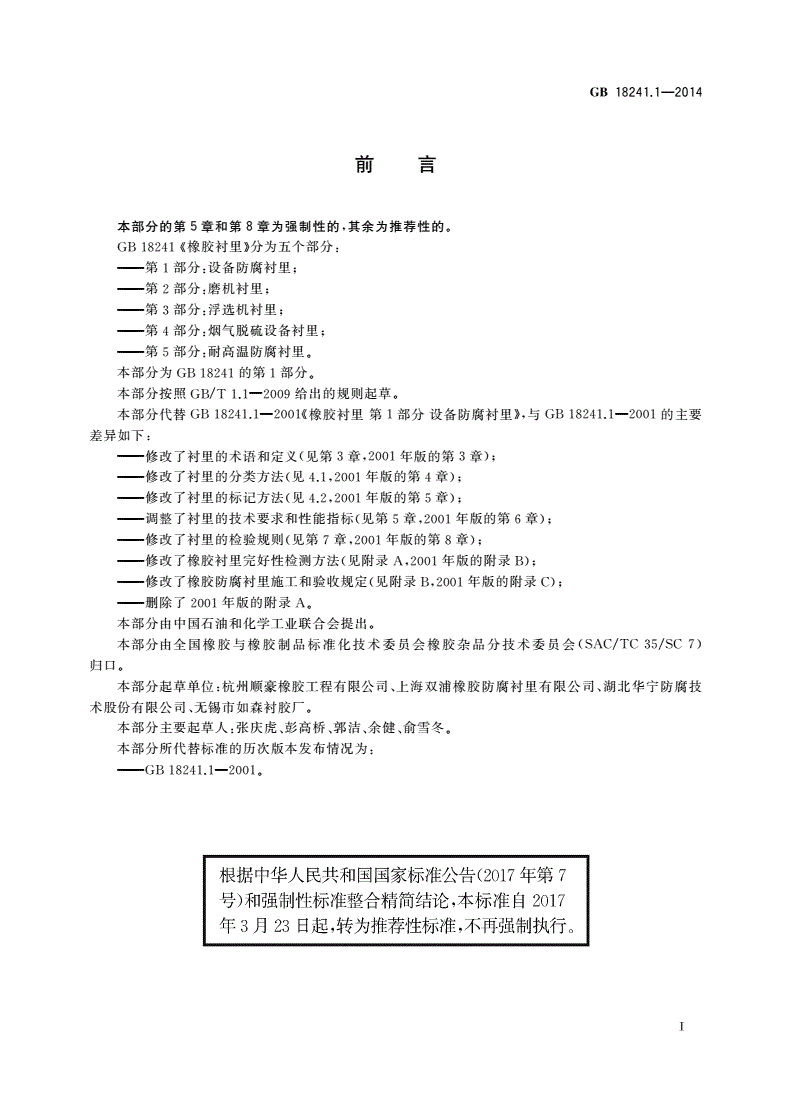

刖吕

本部分的第5章和第8章为强制性的.其余为推荐性的。

GB18241《橡胶衬里》分为五个部分：

——第1部分:设备防腐衬里；

——第2部分:磨机衬里；

——第3部分:浮选机衬里；

——第4部分:烟气脱硫设备衬里；

——第5部分:耐高温防腐衬里’

本部分为GB18241的第1部分。

本部分按照GB/T1.1—2009给出的规则起草。

本部分代替GB18241.1—200K橡胶衬里第1部分设备防腐衬里》，与GB18241.1—2001的主要

差异如下：

——修改了衬里的术语和定义（见第3章,2001年版的第3章）；

——修改了衬里的分类方法（见4.1,2001年版的第4章）；

——修改了衬里的标记方法（见4.2,2001年版的第5章）；

——调整了衬里的技术要求和性能指标（见第5章,2001年版的第6章）；

——修改了衬里的检验规则（见第7章,2001年版的第8章）；

——修改了橡胶衬里完好性检测方法（见附录A,2001年版的附录B）；

——修改了橡胶防腐衬里施工和验收规定（见附录B,2001年版的附录C）；

——删除了2001年版的附录A。

本部分由中国石油和化学丁业联合会提出。

本部分由全国橡胶与橡胶制品标准化技术委员会橡胶杂品分技术委员会（SAC/TC35/SC7）

归口。

本部分起草单位:杭州顺豪橡胶工程有限公司、上海双浦橡胶防腐衬里有限公司、湖北华宁防腐技

术股份有限公司、无锡市如森衬胶厂。

本部分主要起草人:张庆虎、彭高桥、郭洁、余健、俞雪冬。

本部分所代替标准的历次版本发布情况为：

GB18241.1—2001o

I

GB18241.1—2014

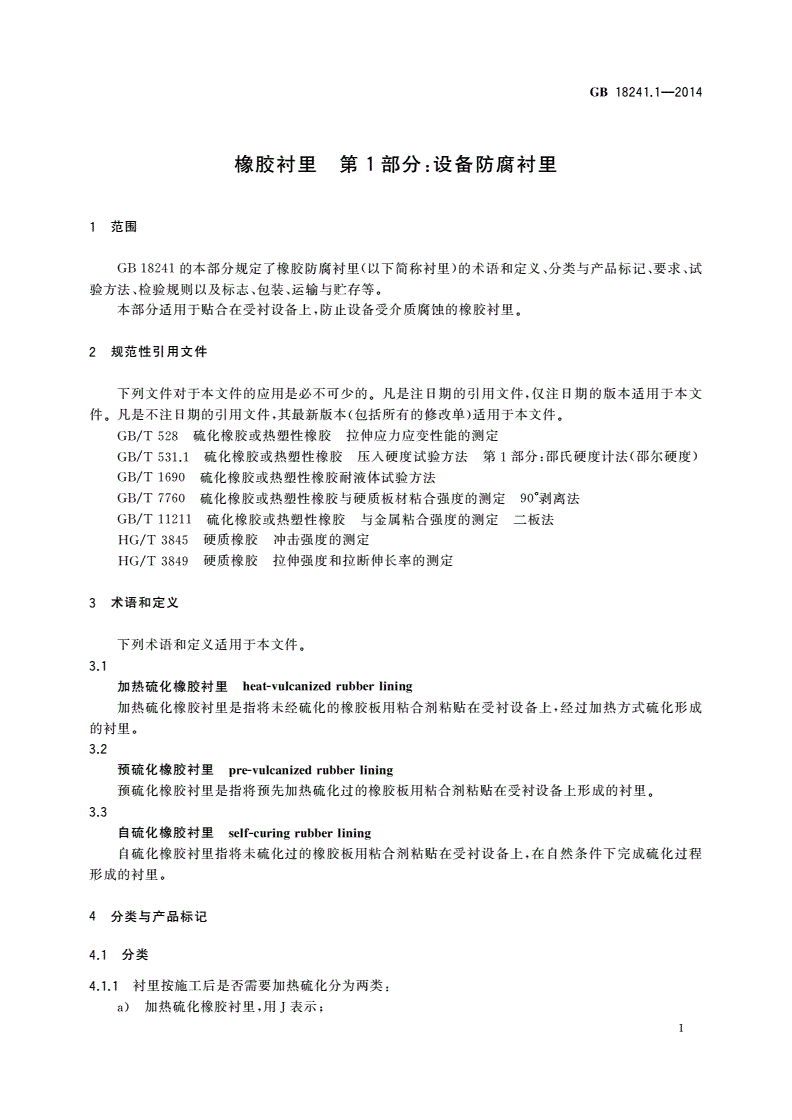

橡胶衬里第1部分：设备防腐衬里

1范围

GB18241的本部分规定了橡胶防腐衬里（以下简称衬里）的术语和定义、分类与产品标记、要求、试

验方法、检验规则以及标志、包装、运输与贮存等。

本部分适用于贴合在受衬设备上，防止设备受介质腐蚀的橡胶衬里。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版（包括所有的修改单）适用于本文件。

GB/T528硫化橡胶或热塑性橡胶拉伸应力应变性能的测定

GB/T531.1硫化橡胶或热塑性橡胶压入硬度试验方法第1部分:邵氏硬度计法（邵尔硬度）

GB/T1690硫化橡胶或热塑性橡胶耐液体试验方法

GB/T7760硫化橡胶或热塑性橡胶与硬质板材粘合强度的测定90°剥离法

GB/T11211硫化橡胶或热塑性橡胶与金属粘合强度的测定二板法

HG/T3845硬质橡胶冲击强度的测定

HG/T3849硬质橡胶拉伸强度和拉断伸长率的测定

3术语和定义

下列术语和定义适用于本文件。

3.1

加热硫化橡胶衬里heat-vulcanizedrubberlining

加热硫化橡胶衬里是指将未经硫化的橡胶板用粘合剂粘贴在受衬设备上，经过加热方式硫化形成

的衬里。

3.2

预硫化橡胶衬里pre-vulcanizedrubberlining

预硫化橡胶衬里是指将预先加热硫化过的橡胶板用粘合剂粘贴在受衬设备上形成的衬里。

3.3

自硫化橡胶衬里self-curingrubberlining

自硫化橡胶衬里指将未硫化过的橡胶板用粘合剂粘贴在受衬设备上，在自然条件下完成硫化过程

形成的衬里。

4分类与产品标记

4.1分类

4.1.1衬里按施工后是否需要加热硫化分为两类:

a）加热硫化橡胶衬里，用J表示；

1
