GB/T 26644-2011 无损检测 声发射检测 总则
GB/T 26644-2011 Non-destructive testing—Acoustic emission testing—General principle
基本信息
本标准为有关具体产品、设备、材料声发射检测标准或书面作业指导书的制定提供指南。除有特殊规定外,本标准的内容为最低要求。
发布历史
-
2011年06月
研制信息
- 起草单位:
- 中国特种设备检测研究院、爱德森(厦门)电子有限公司、广州声华科技有限公司、北京科海恒生科技有限公司、北京航空航天大学、上海泰司检测科技有限公司、上海材料研究所
- 起草人:
- 沈功田、吴占稳、林俊明、夏舞艳、刘时风、段庆儒、李丽菲、金宇飞
- 出版信息:
- 页数:11页 | 字数:19 千字 | 开本: 大16开
内容描述
ICS19.100
J04
a吕

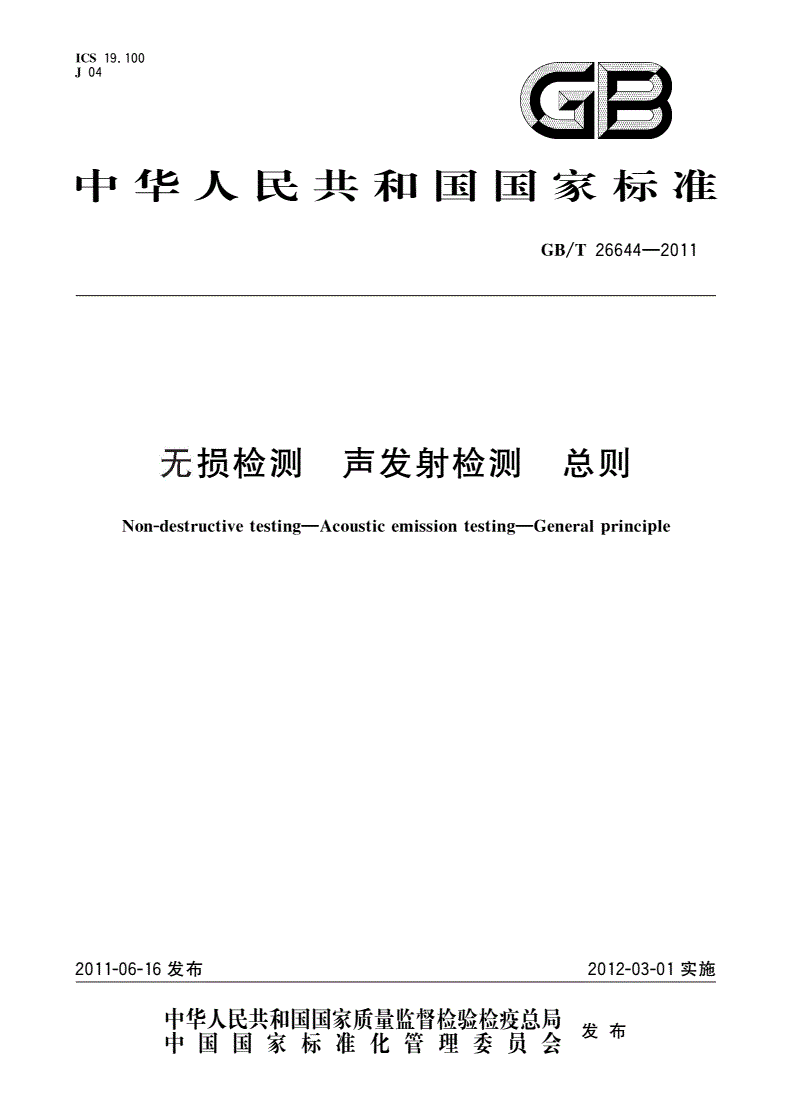

中华人民共和国国家标准
26644—2011
GB/T
无损检测声发射检测总则
Non-destructiveemissionprinciple
testing--General
testing--Acoustic
宰瞀鹳紫瓣訾糌瞥霎发布中国国家标准化管理委员会“…
GB/T26644—2011

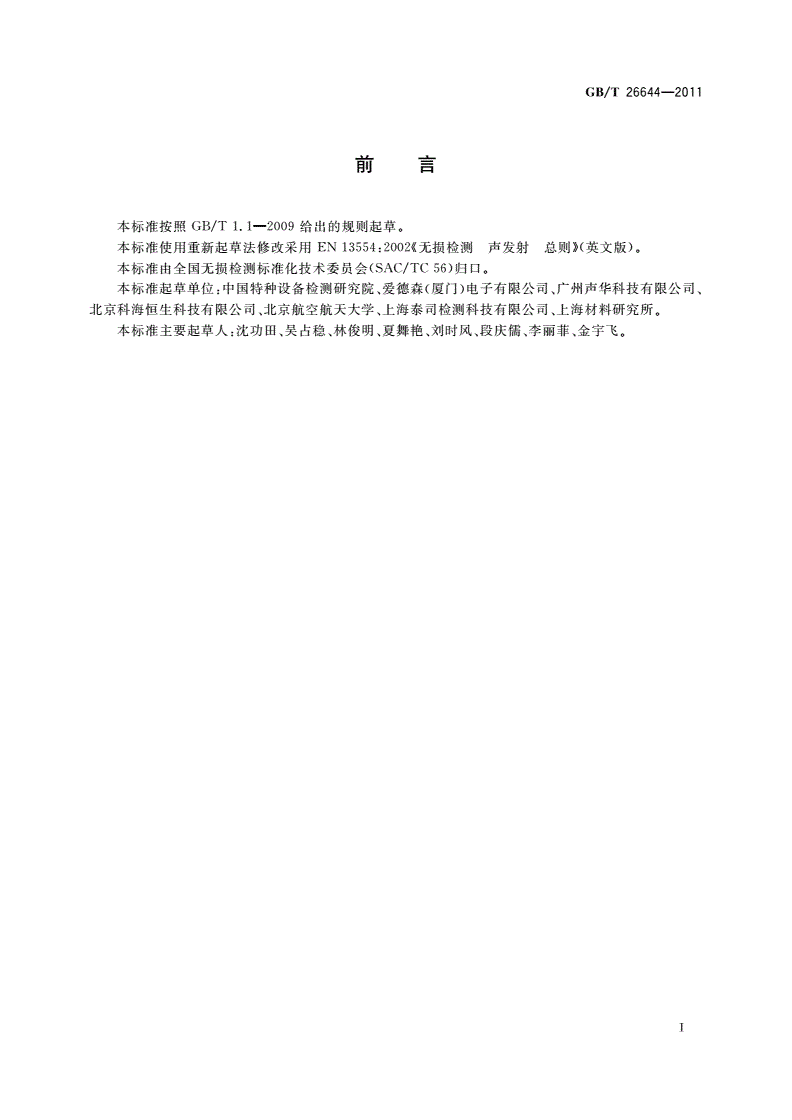

前言
本标准按照GB/T1.1—2009给出的规则起草。
本标准使用重新起草法修改采用EN13554:2002{无损检测声发射总则》(英文版)。
本标准由全国无损检测标准化技术委员会(SAC/TC56)归口。
本标准起草单位:中国特种设备检测研究院、爱德森(厦门)电子有限公司、广州声华科技有限公司、
北京科海恒生科技有限公司、北京航空航天大学、上海泰司检测科技有限公司、上海材料研究所。
本标准主要起草人:沈功田、吴占稳、林俊明、夏舞艳、刘时风、段庆儒、李丽菲、金字飞。
26644—2011
GB/T

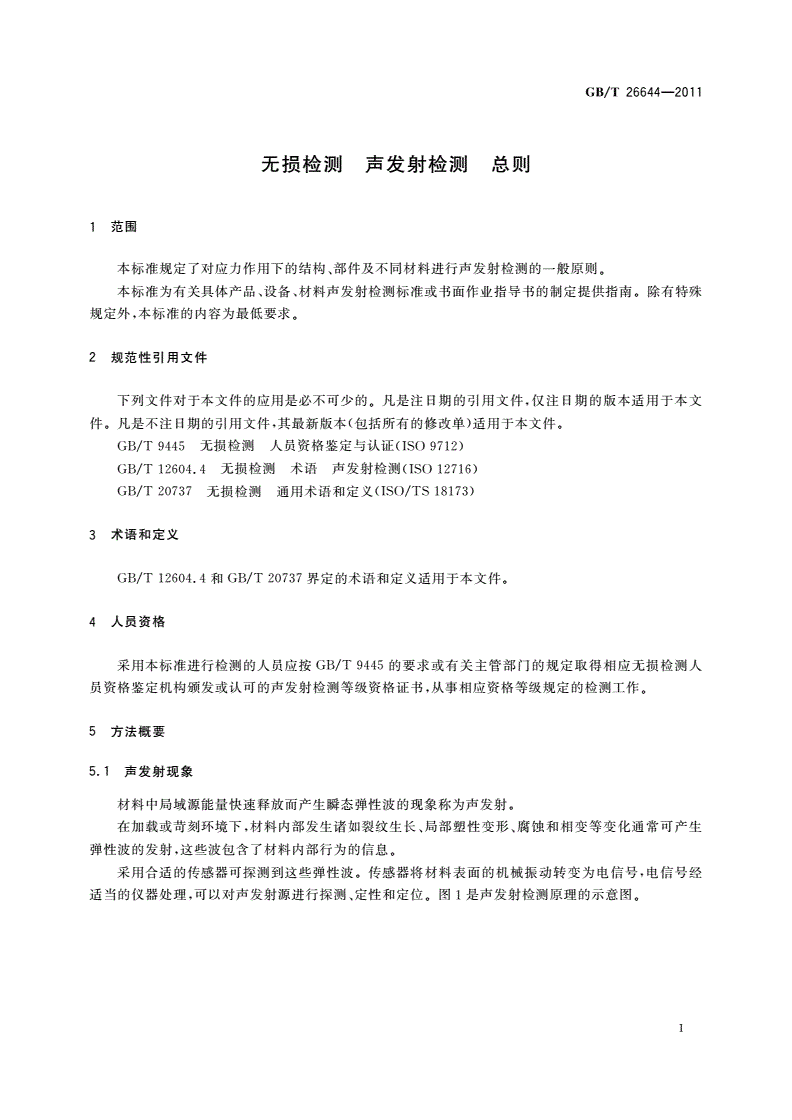

无损检测声发射检测总则
1范围
本标准规定了对应力作用下的结构、部件及不同材料进行声发射检测的一般原则。
本标准为有关具体产品、设备、材料声发射检测标准或书面作业指导书的制定提供指南。除有特殊
规定外,本标准的内容为最低要求。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文
件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T9712)
9445无损检测人员资格鉴定与认证(ISO
12716)
GB/T12604.4无损检测术语声发射检测(IsO
18173)
GB/T20737无损检测通用术语和定义(ISO/TS
3术语和定义
GB/T12604.4和GB/T
20737界定的术语和定义适用于本文件。
4人员资格
采用本标准进行检测的人员应按GB/T9445的要求或有关主管部门的规定取得相应无损检测人
员资格鉴定机构颁发或认可的声发射检测等级资格证书,从事相应资格等级规定的检测工作。
5方法概要
5.1声发射现象
材料中局域源能量快速释放而产生瞬态弹性波的现象称为声发射。
在加载或苛刻环境下,材料内部发生诸如裂纹生长、局部塑性变形、腐蚀和相变等变化通常可产生
弹性波的发射,这些波包含了材料内部行为的信息。
采用合适的传感器可探测到这些弹性波。传感器将材料表面的机械振动转变为电信号,电信号经
适当的仪器处理,可以对声发射源进行探测、定性和定位。图1是声发射检测原理的示意图。
1
GB/T26644--201
说明:
1——不连续生长;
2——表面波#
3——前置放大器;
4——声发射传感器;
5——输出信号;
6——组成材料的截面视图
7——波形包络;
8——加载载荷。
圈1声发射检测原理示意圈
5.2特点
声发射检测的特点及优点:
——一种监测材料对载荷动态响应的被动探测方法;
——可用于对各种不同材料,如钢铁、有色金属、非金属、复合材料等的检测与监测;
——声发射源检测距离依赖于材料特性和声发射传感器特性,最远可检测到数十米甚至更远距离
的声发射源;
——可对被检件进行100%监测;
——对材料结构内缺陷的扩展和变化比已存在的静态缺陷更敏感;
——可对应力作用下不连续的生长进行动态实时监测}
——可在设备运行状态下进行结构监测;
——可预防结构的破坏性失效和控制加载的影响;
——通过远距离安装的传感器可确定结构中扩展不连续的位置。
只要结构或部件的材料受到足够的应力作用,声发射方法就可以应用。
与其他大多数无损检测方法相比,声发射是由导致结构退化的不同源机制使材料自身释放能量,其
他无损检测方法是在静态条件下检测已存在的几何不连续。
声发射是在一定激励下,指出材料逐步退化过程的存在及其位置的方法。
5.3局限性
声发射检测的局限性:
2
26644--2011
