GB/T 30977-2014 电梯对重和平衡重用空心导轨

ICS91.140.90

Q78

中华人民共和国国彖标准

GB/T30977—2014

电梯对重和平衡重用空心导轨

Hollowtypeguiderailsforcounterweightandbalancingweightoflifts

2014-07-24发布2014-12-01实施

GB/T30977—2014

■ir■■i

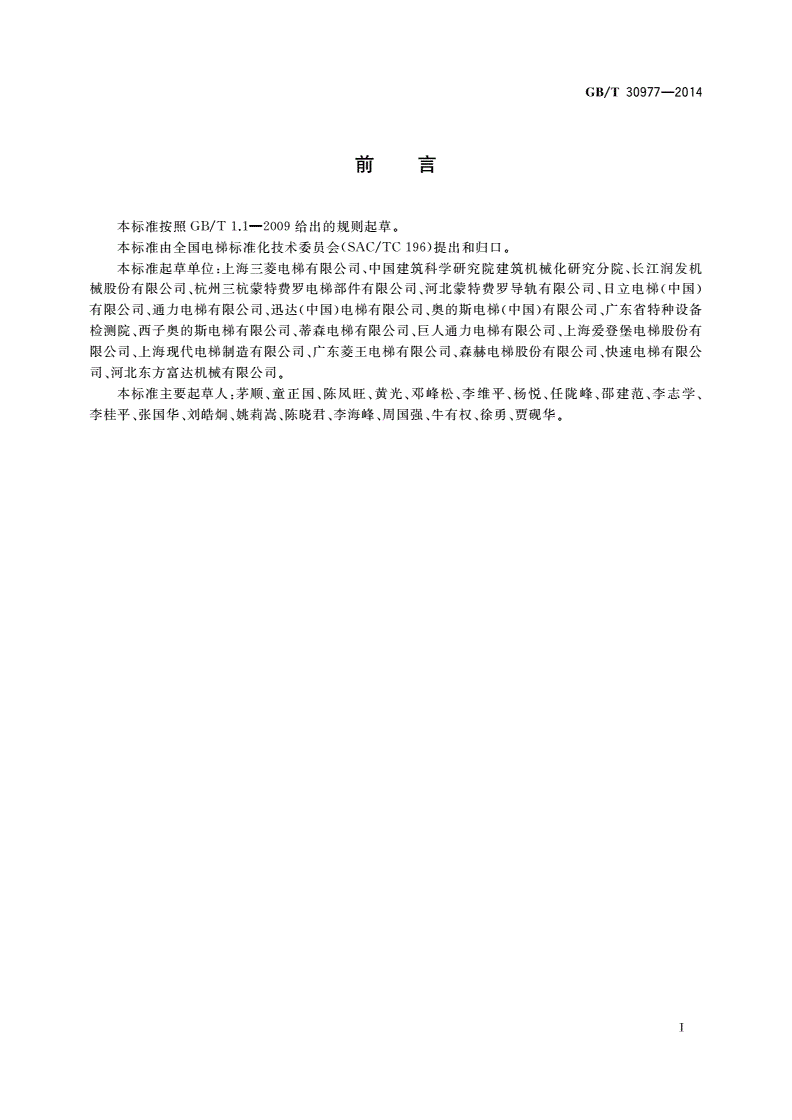

刖吕

本标准按照GB/T1.1—2009给出的规则起草。

本标准由全国电梯标准化技术委员会（SAC/TC196）提出和归口。

本标准起草单位：上海三菱电梯有限公司、中国建筑科学研究院建筑机械化研究分院、长江润发机

械股份有限公司、杭州三杭蒙特费罗电梯部件有限公司、河北蒙特费罗导轨有限公司、日立电梯（中国）

有限公司、通力电梯有限公司、迅达（中国）电梯有限公司、奥的斯电梯（中国）有限公司、广东省特种设备

检测院、西子奥的斯电梯有限公司、蒂森电梯有限公司、巨人通力电梯有限公司、上海爱登堡电梯股份有

限公司、上海现代电梯制造有限公司、广东菱王电梯有限公司、森赫电梯股份有限公司、快速申.梯有限公

司、河北东方富达机械有限公司。

本标准主要起草人:茅顺、童正国、陈凤旺、黄光、邓峰松、李维平、杨悦、任陇峰、邵建范、李志学、

李桂平、张国华、刘皓炯、姚莉嵩、陈晓君、李海峰、周国强、牛有权、徐勇、贾砚华。

T

GB/T30977—2014

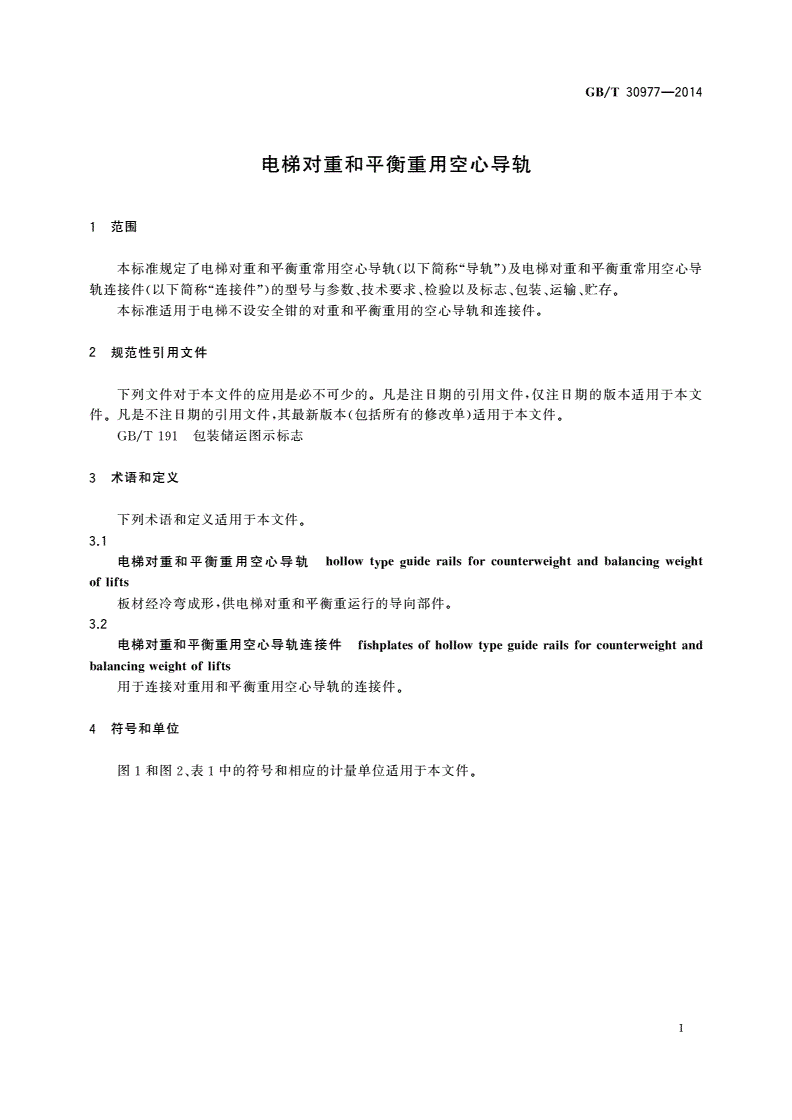

电梯对重和平衡重用空心导轨

1范围

本标准规定了电梯对重和平衡重常用空心导轨（以下简称“导轨”）及电梯对重和平衡重常用空心导

轨连接件（以下简称“连接件”）的型号与参数、技术要求、检验以及标志、包装、运输、贮存。

本标准适用于电梯不设安全钳的对重和平衡重用的空心导轨和连接件。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T191包装储运图示标志

3术语和定义

下列术语和定义适用于本文件。

3.1

电梯对重和平衡重用空心导轨hollowtypeguiderailsforcounterweightandbalancingweight

oflifts

板材经冷弯成形，供电梯对重和平衡重运行的导向部件。

3.2

电梯对重和平衡重用空心导轨连接件fishplatesofhollowtypeguiderailsforcounterweightand

balancingweightoflifts

用于连接对重用和平衡重用空心导轨的连接件。

4符号和单位

图1和图2、表1中的符号和相应的计量单位适用于本文件。

1

GB/T30977—2014

图1导轨横截面与连接孔位尺寸

a）空心连接件截面示例b）实心连接件截面示例C）连接件孔位尺寸

图2空心与实心连接件横截面与连接件孔位尺寸

2

GB/T30977—2014

表1本标准使用的符号和相应的计量单位

符号名称单位

导轨底面宽度mm

b2连接件底面宽度mm

”3连接横向孔距mm

C导轨顶平面的宽度mm

d孔的直径mm

e导轨底面到导轨重心距离cm

f导轨壁厚mm

hi导轨高度mm

h2导轨底部折边高度mm

h：；连接件高度mm

4

JXX导轨横截面对X-X轴的惯性矩c
