GB/T 26682-2011 地面数字电视标准测试接收机技术要求和测量方法
GB/T 26682-2011 Technical requirements and methods of measurement for standard testing receiver of digital terrestrial television
基本信息
本标准适用于符合GB 20600-2006的地面数字电视标准测试接收机。
发布历史
-
2011年06月
研制信息
- 起草单位:
- 中国电子技术标准化研究所、深圳赛西信息技术有限公司(电子信息产品标准化国家工程实验室)、上海交通大学、清华大学、国家数字音视频及多媒体产品质量监督检验中心、四川川嘉电子有限公司、江苏绿扬电子仪器集团有限公司、日本芝测株式会社、罗德与施瓦茨中国有限公司、安捷伦科技有限公司、北京凌讯华业科技有限公司
- 起草人:
- 陈仁伟、胡鹏、戴杨、潘长勇、李丽、焦阳、田健柏、钱宇、房海东
- 出版信息:
- 页数:14页 | 字数:23 千字 | 开本: 大16开
内容描述

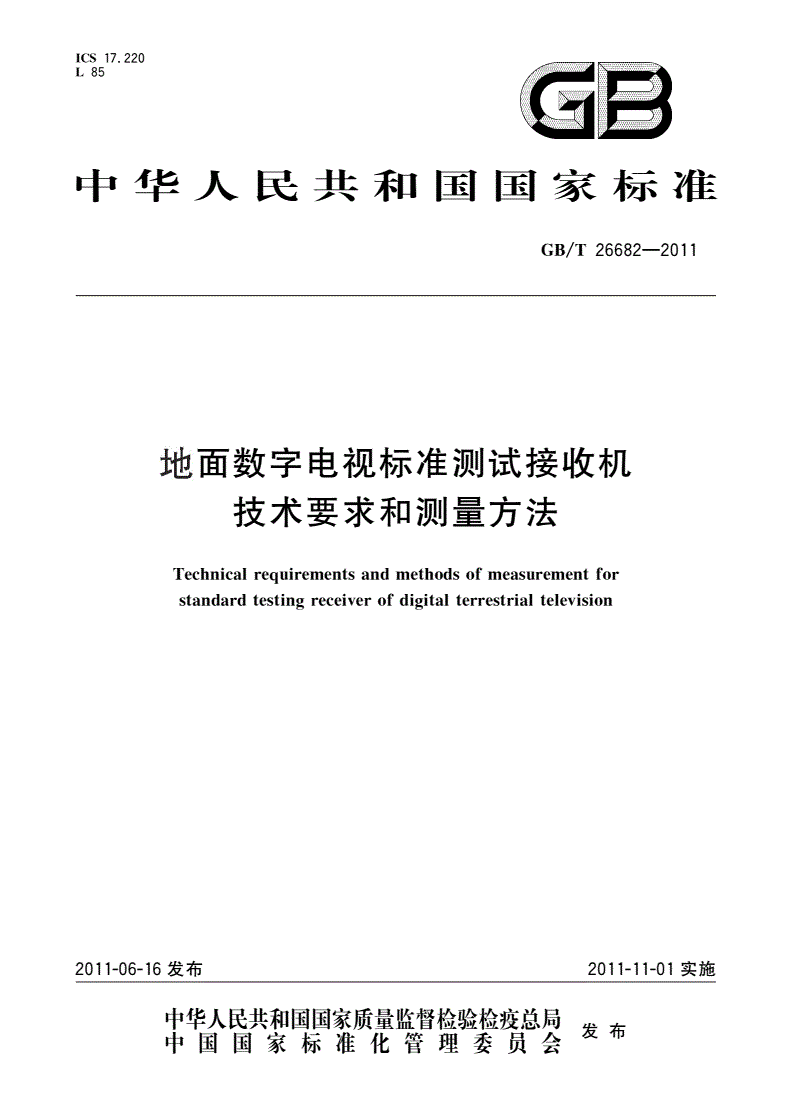

ICS17.220
L85
中华人民共和国国家标准
/—
GBT266822011
地面数字电视标准测试接收机
技术要求和测量方法
国家标准ㅤ可打印ㅤ可复制ㅤ无水印ㅤ高清原版ㅤ去除空白页
Technicalreuirementsandmethodsofmeasurementfor
q
standardtestinreceiverofdiitalterrestrialtelevision
gg
2011-06-16发布2011-11-01实施
中华人民共和国国家质量监督检验检疫总局
发布
中国国家标准化管理委员会
/—
GBT266822011

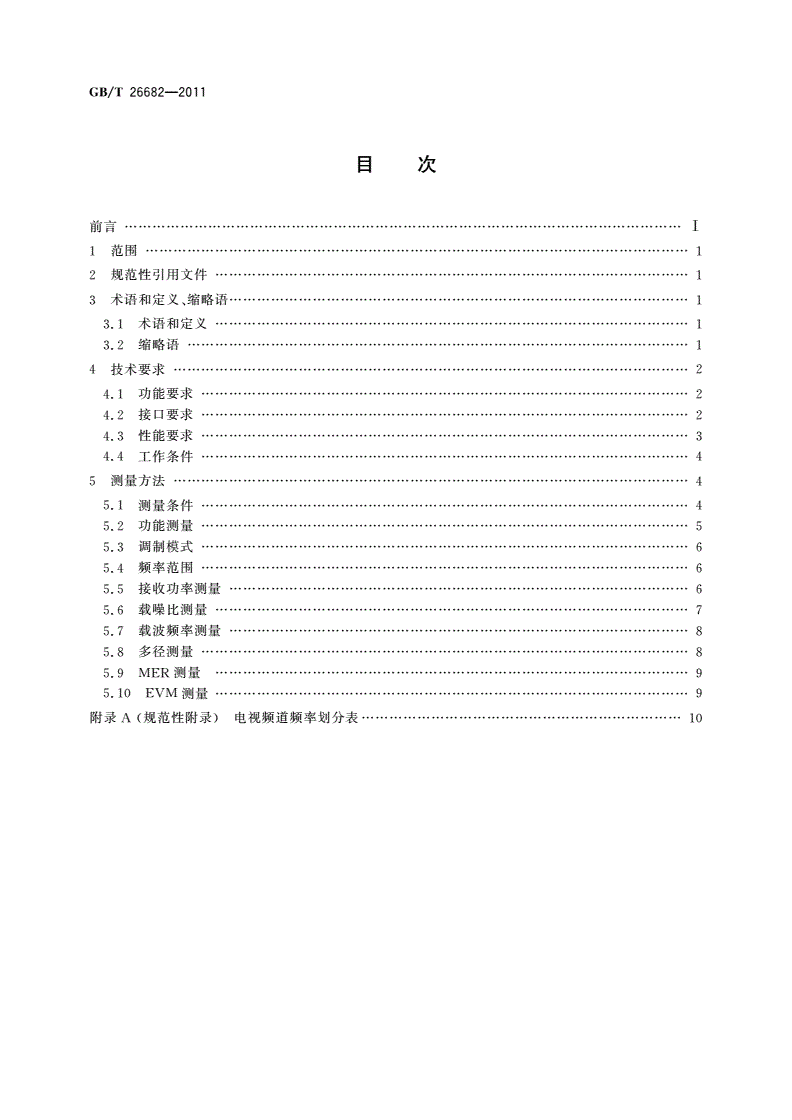

目次
前言…………………………Ⅰ
1范围………………………1
2规范性引用文件…………………………1
、
3术语和定义缩略语………………………1
3.1术语和定义…………………………1
3.2缩略语………………1
4技术要求…………………2
4.1功能要求……………2
4.2接口要求……………2
4.3性能要求……………3
4.4工作条件……………4
5测量方法…………………4
5.1测量条件……………4
5.2功能测量……………5
5.3调制模式……………6
国家标准ㅤ可打印ㅤ可复制ㅤ无水印ㅤ高清原版ㅤ去除空白页
5.4频率范围……………6
5.5接收功率测量………………………6
5.6载噪比测量…………………………7
5.7载波频率测量………………………8
5.8多径测量……………8
5.9MER测量…………………………9
5.10EVM测量…………………………9
()
附录规范性附录电视频道频率划分表……………
A10
/—
GBT266822011

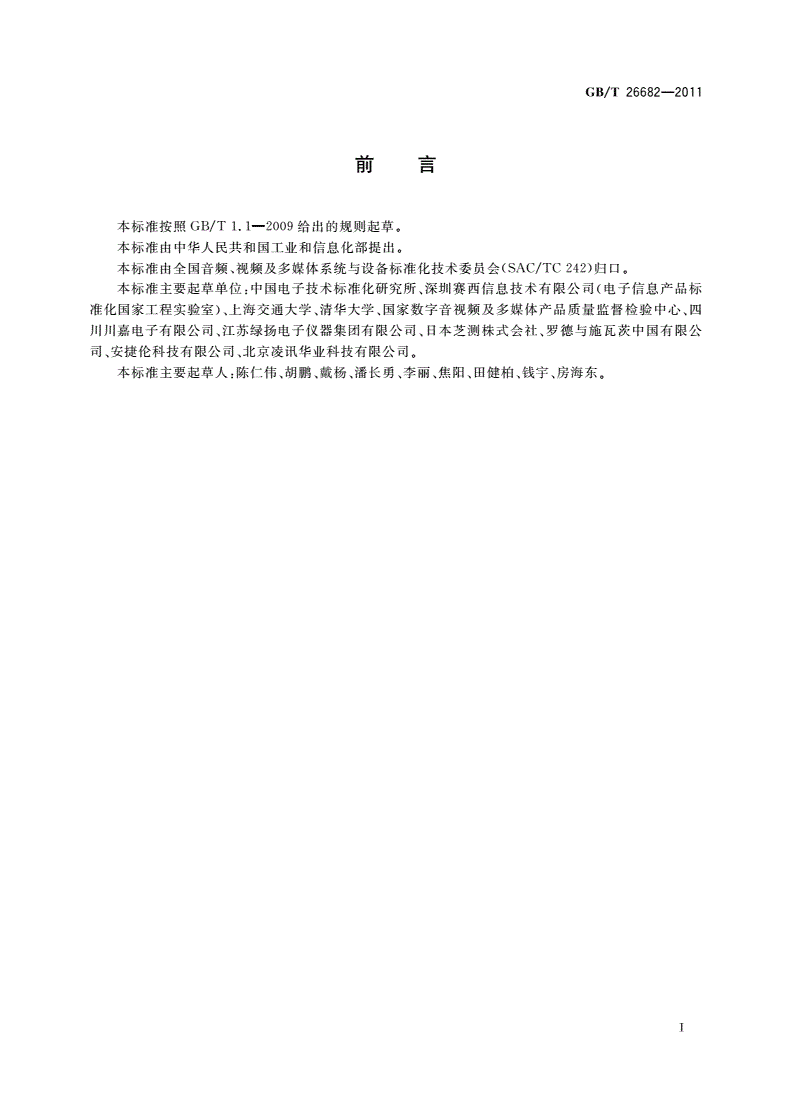

前言
本标准按照/—给出的规则起草。
GBT1.12009
国家标准ㅤ可打印ㅤ可复制ㅤ无水印ㅤ高清原版ㅤ去除空白页
Ⅰ
/—
GBT266822011
地面数字电视标准测试接收机
技术要求和测量方法
1范围
—()
本标准规定了符合GB206002006的地面数字电视标准测试接收机以下简称测试接收机的技
术要求和测量方法。
本标准适用于符合—的地面数字电视标准测试接收机。
GB206002006
2规范性引用文件
。,
下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文
。,()。
件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件
/—射频连接器第部分:型射频同轴连接器分规范(:
GBT11313.2200729.52IEC61169-2
,)
2001IDT
/—:()、、
射频连接器第部分外导体内径为特性阻抗为50Ω
GBT11313.42007416mm0.63in
螺纹连接的射频同轴连接器(型)(:,)
7-16IEC60169-41975NEQ
—
、
GB206002006数字电视地面广播传输系统帧结构信道编码和调制
/—国家标准ㅤ可打印ㅤ可复制ㅤ无水印ㅤ高清原版ㅤ去除空白页
GBT266812011地面数字电视标准测试发射机基本性能要求和测量方法
/—数字电视接收设备术语
SJT113242006
、
3术语和定义缩略语
3.1术语和定义
/—界定的以及下列术语和定义适用于本文件。
SJT113242006
3.1.1
地面数字电视测试接收机testinreceiverofdiitalterrestrialtelevision
gg
可对地面数字电视信号正确解调并对接收信号质量进行定量测量的仪器设备。
3.2缩略语
———振幅概率分布();
APDAmlitudeProbabilitDistribution
py
———异步串行接口();
ASIAsnchronousSerialInterface
y
———纠错码();
BCHBCHBoseChaudhuriHocuenhemcode
--qg
———误码率();
BERBitErrorRatio
———互补累积分布函数(ementarCumulativeDistributionFunction);
CCDFComly
p
———矢量误差幅度();
EVMErrorVectorManitude
g
———低密度奇偶校验码();
LDPCLowDensitParitCheck
yy
MER———调制误差率();
ModulationErrorRatio
RF———射频();
RadioFreuenc
qy
———同步并行接口();
SPISnchronousParallelInterface
y
1
/—
GBT266822011
———传送流()。
TSTransortStream
p
4技术要求
4.1功能要求
测试接收机的功能要求见表1。
表1
基本要求
序号功能项目
简化标准扩展
对符合—的信号解调必备
1GB206002006RF
2接收功率测量必备
3载噪比测量必备
4载波频率测量必备
5多径测量必备
6传送流码率测量必备
7输出解调所得TS流可选必备
8MER测量可选必备
国家标准ㅤ可打印ㅤ可复制ㅤ无水印ㅤ高清原版ㅤ去除空白页
9EVM测量可选必备
10星座图可选必备
11BCH误包率测量可选必备
12LDPC误包率测量可选必备
13传送流BER测量可选必备
14传送流解复用可选必备
15视频解码可选必备
16音频解码可选必备
17CCDF测量可选必备
18APD测量可选必备
19幅频响应测量可选必备
20群时延测量可选必备
21带肩测量可选必备
4.2接口要求
测试接收机接口要求见表2。
2
/—
GBT266822011
表2
说明
序号接口类型接口参数备注
简化标准扩展
,/
N型接头插孔50Ω75Ω
1射频输入必备
符合/—规定必选其一
GBT11313.22007
,,
定制服务
