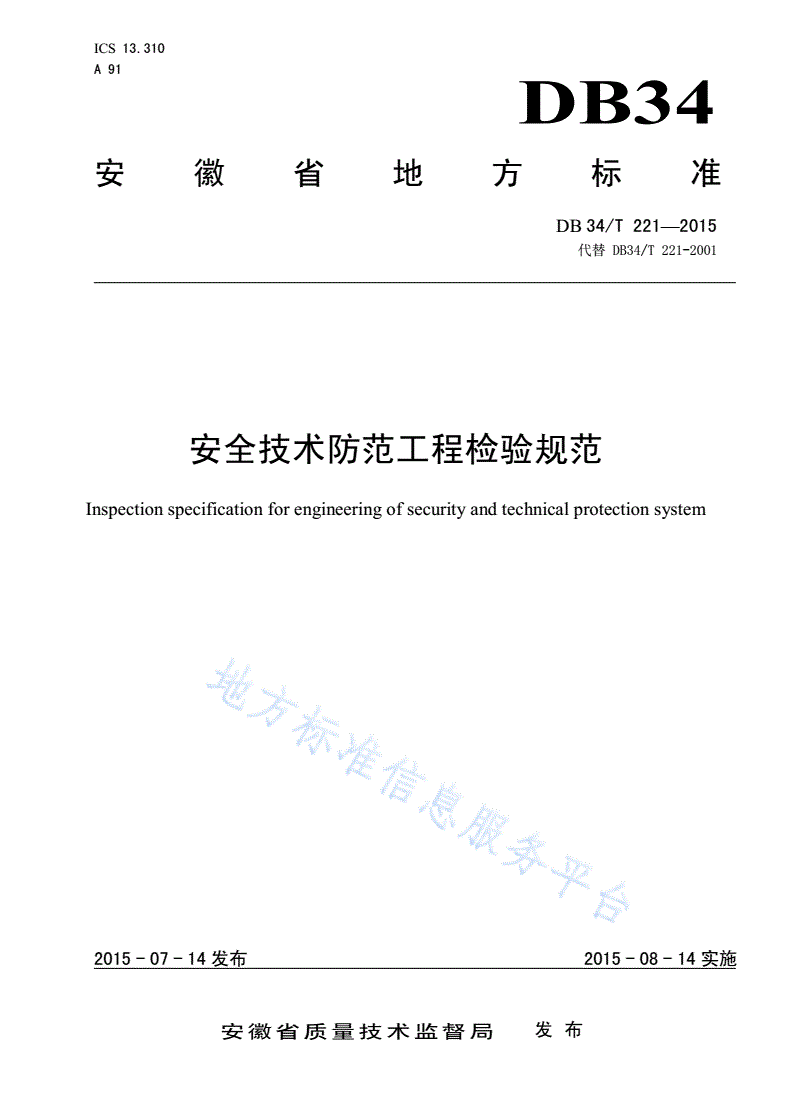

DB34/T 221-2015 安全技术防范工程检验规范

ICS13.310

A91

DB34

安徽省地方标准

DB34/T221—2015

代替DB34/T221-2001

安全技术防范工程检验规范

Inspectionspecificationforengineeringofsecurityandtechnicalprotectionsystem

文稿版次选择

2015-07-14发布2015-08-14实施

安徽省质量技术监督局发布

DB34/T221—2015

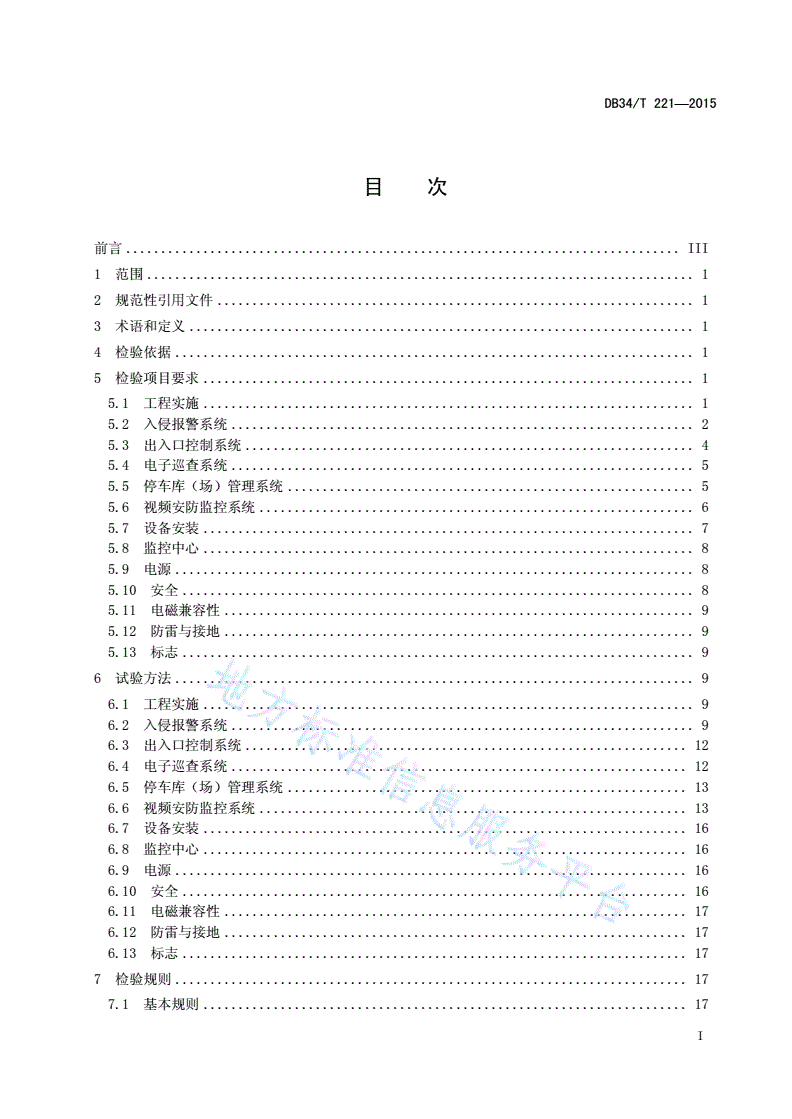

目次

前言...............................................................................III

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4检验依据..........................................................................1

5检验项目要求......................................................................1

5.1工程实施......................................................................1

5.2入侵报警系统..................................................................2

5.3出入口控制系统................................................................4

5.4电子巡查系统..................................................................5

5.5停车库（场）管理系统..........................................................5

5.6视频安防监控系统..............................................................6

5.7设备安装......................................................................7

5.8监控中心......................................................................8

5.9电源..........................................................................8

5.10安全.........................................................................8

5.11电磁兼容性...................................................................9

5.12防雷与接地...................................................................9

5.13标志.........................................................................9

6试验方法..........................................................................9

6.1工程实施......................................................................9

6.2入侵报警系统..................................................................9

6.3出入口控制系统...............................................................12

6.4电子巡查系统.................................................................12

6.5停车库（场）管理系统.........................................................13

6.6视频安防监控系统.............................................................13

6.7设备安装.....................................................................16

6.8监控中心.....................................................................16

6.9电源.........................................................................16

6.10安全........................................................................16

6.11电磁兼容性..................................................................17

6.12防雷与接地..................................................................17

6.13标志........................................................................17

7检验规则.........................................................................17

7.1基本规则.....................................................................17

I

DB34/T221—2015

7.2抽样..........................................................................17

7.3判定规则......................................................................18

II

DB34/T221—2015

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准与DB34/T221-2001相比主要有以下差异：

——对原有的章节顺序进行了调整，并对各章节涉及的主要技术内容进行了补充、完善和必要的修

改。

——增加了工程实施的要求与试验方法（4.1）；

——增加了电子巡查系统的要求与试验方法（4.4）；

——增加了停车库（场）管理系统的要求与试验方法（4.5）；

——增加了防雷与接地的要求与试验方法（4.12）；

——增加了标志的要求与试验方法（4.13）。

本标准由安徽省公安厅提出并归口。

本标准主要起草单位：安徽省公安厅科技信息化处、安徽省电子产品监督检验所。

本标准参与起草单位：安徽三联交通技术应用股份有限公司、安徽南瑞继远电网技术有限公司。

本标准主要起草人：江燕、张敬锋、李磊、吴永东、安福全、汤志钢、李唯哲、杨可军、王磊、张

新武、魏江东、张雷。

III

DB34/T221—2015

安全技术防范工程检验规范

1范围

本标准规定了安全技术防范工程检验规范的术语和定义、检验依据、检验项目要求、试验方法和检

验规则。

本标准适于安全技术防范工程的检验。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T8170数值修约规则与极限数值的表示和判定

GB16796-2009安全防范报警设备安全要求和试验方法

GB/T17626.2-2006电磁兼容试验和测量技术静电放电抗扰度试验

GB/T17626.3-2006电磁兼容试验和测量技术射频电磁场辐射抗扰度试验

GB/T17626.4-2008电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验

GB/T17626.5-2008电磁兼容试验和测量技术浪涌(冲击)抗扰度试验

GB/T17626.11-2008电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验

GB/T28181-2011安全防范视频监控联网系统信息传输、交换、控制技术要求

GB50198-2011民用闭路监视电视系统工程技术规范

GB50348-2004安全防范工程技术规范

GA/T72楼寓对讲电控安全门通用技术条件

GA/T394出入口控制系统技术要求

GA/T751视频图像文字标注规范

GA/T1127-2013安全防范视频监控摄像机通用技术要求

3术语和定义

GB50348-2004中界定的术语和定义适用于本文件。

4检验依据

检验依据为相应的国家标准、行业标准、地方标准以及建设方和承建方签订的合同和经双方批准的

设计文件，安全防范工程选用设备器材的技术文件（产品标准、技术条件、使用说明书及设备清单）作

为补充的检验依据。

5检验项目要求

1

DB34/T221—2015

5.1工程实施

5.1.1按管线敷设图和有关施工规范进行管线敷设施工。

5.1.2按施工图的技术要求进行器材、设备安装。

5.1.3按系统功能要求进行系统调试。

5.2入侵报警系统

5.2.1入侵报警功能

在设防状态下，当入侵探测器探测到入侵信号，系统立即发出声、光报警并指示入侵发生的部位，

报警信息应能保持到手动复位。

5.2.2入侵探测器灵敏度及探测范围

各类入侵探测器的探测灵敏度应符合国家标准及设计要求的规定；安装位置应合理，应能有效覆盖

设计要求中被防护区域，在设防状态下，当探测到有入侵发生，应能发出报警信息。

5.2.3紧急报警功能

5.2.3.1入侵报警系统在任何状态下触动紧急报警装置，在防盗报警控制设备上应显示出报警发生区

域或地址，并发出声、光报警信号。报警信号应能保持到手动复位，报警信息应无丢失。

5.2.3.2紧急报警装置应有防误触发措施，被触发后应自锁。当同时触发多路紧急报警装置时，应在

防盗报警控制设备上依次显示出报警发生区域或地址，系统应发出声、光报警信号。报警信号应能保持

到手动复位，报警信息应无丢失。

5.2.4多路同时报警功能

在设防状态下，当多路探测器同时报警时，在防盗报警控制设备上应依次显示出报警发生区域或地

址，并发出声、光报警信号。报警信号应能保持到手动复位，报警信息应无丢失。

5.2.5报警后的恢复功能

报警发生后，入侵报警系统应能手动复位。在设防状态下，探测器的入侵探测与报警功能应正常；

在撤防状态下，对探测器的报警信息应不发出报警。

5.2.6入侵探测器防拆报警功能

在任何状态下，当入侵探测器机壳被打开，在防盗报警控制设备上应显示出探测器地址，并发出声、

光报警信号，报警状态应能保持到手动复位。

5.2.7防盗报警控制器防拆报警功能

在任何状态下，防盗报警控制器机盖被打开，防盗报警控制设备应发出声、光报警，报警状态应能

保持到手动复位。

5.2.8信号线防破坏报警功能

在有线传输系统中，当系统处在布防状态下报警信号传输线被开路、短路及并接其他负载时，防盗

报警控制器应发出声、光报警信号，应显示报警信息，报警状态应能保持到手动复位。

5.2.9电源线防破坏功能

2

DB34/T221—2015

在有线传输系统中，电源线被切断，防盗报警控制设备应发出声、光报警信息，应显示故障信息，

报警状态应能保持到手动复位。

5.2.10防盗报警控制器主备电源故障报警功能

当防盗报警控制器主电源发生故障时，备用电源应自动工作，同时应显示主电源故障信息；当备用

电源发生故障或欠压时，应显示备用电源故障或欠压信息，该信息应能保持到手动复位。

5.2.11公共网络传输防破坏功能

在利用公共网络(包括公共电话网络、公共数据网络和无线网络等)传输报警信号的系统中，当网络

传输发生故障或信息连续阻塞超过30s时，监控中心或手机客户端应发出声、光报警信息，该信息应

能保持到手动复位。

5.2.12显示信息

系统应具有显示和记录开机、关机、报警、故障、被破坏、设防、撤防、更改等信息的功能。
